关电源出现问题后该怎么样去维修，具体的流程和方法是什么？本文以实战经验讲述开关电源具体的维修方法。

一、开关电源维修具体方法

1、开关电源维修的时候，我们首先需要利用万用表检测一下各功率器件是否存在击穿短路，例如电源整流桥堆、开关管、高频大功率整流管、抑制浪涌电流的大功率电阻是否烧断等，然后需要再检测各输出电压端口电阻是否异常，如上述器件有损坏的情况我们则需要进行更换新的器件。

2、我们在完成上述检测之后，接通电源后如还不能正常工作，接着我们就要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。

3、对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494

CT端为锯齿波，FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。

4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。在修一台GE

DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。

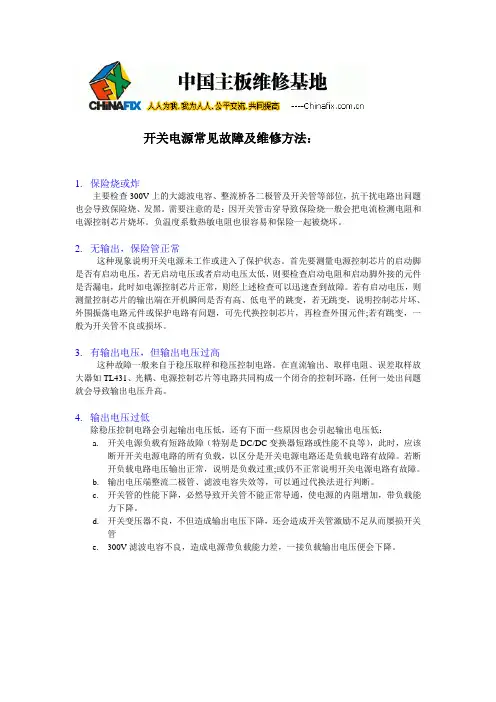

开关电源常见故障及维修方法：

1. 保险烧或炸

主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。

2. 无输出，保险管正常

这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。

3. 有输出电压，但输出电压过高

这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。

4. 输出电压过低

除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低：

a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。

b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。

c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。

d. 开关变压器不良，不但造成输出电压下降，还会造成开关管激励不足从而屡损开关管

e. 300V滤波电容不良，造成电源带负载能力差，一接负载输出电压便会下降。

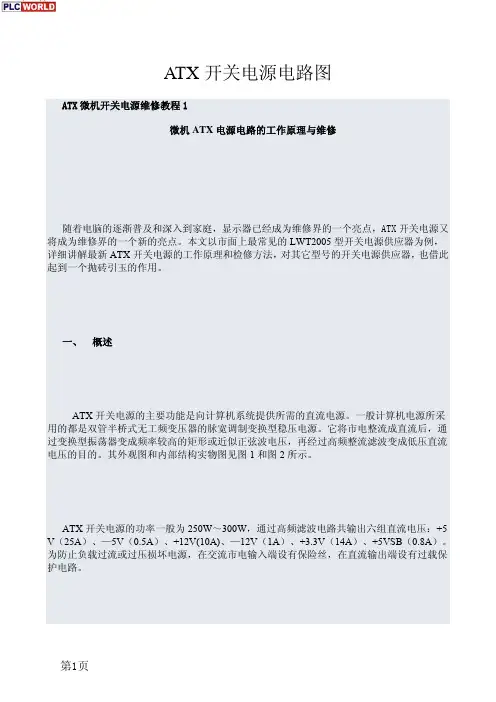

ATX 开关电源电路图

ATX微机开关电源维修教程1

微机ATX 电源电路的工作原理与维修

随着电脑的逐渐普及和深入到家庭，显示器已经成为维修界的一个亮点，ATX开关电源又

将成为维修界的一个新的亮点。本文以市面上最常见的LWT2005 型开关电源供应器为例，

详细讲解最新ATX 开关电源的工作原理和检修方法，对其它型号的开关电源供应器，也借此

起到一个抛砖引玉的作用。

一、概述

ATX 开关电源的主要功能是向计算机系统提供所需的直流电源。一般计算机电源所采

用的都是双管半桥式无工频变压器的脉宽调制变换型稳压电源。它将市电整流成直流后，通

过变换型振荡器变成频率较高的矩形或近似正弦波电压，再经过高频整流滤波变成低压直流

电压的目的。其外观图和内部结构实物图见图1 和图2 所示。

ATX 开关电源的功率一般为250W～300W，通过高频滤波电路共输出六组直流电压：+5

V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V（14A）、+5VSB（0.8A）。

为防止负载过流或过压损坏电源，在交流市电输入端设有保险丝，在直流输出端设有过载保

护电路。

第1页

第2页二、工作原理

ATX 开关电源，电路按其组成功能分为：输入整流滤波电路、高压反峰吸收电路、辅助

电源电路、脉宽调制控制电路、PS 信号和PG 信号产生电路、主电源电路及多路直流稳压输

出电路、自动稳压稳流与保护控制电路。参照实物绘出整机电路图，如图3 所示。

1、输入整流滤波电路

只要有交流电AC220V 输入，ATX 开关电源无论是否开启，其辅助电源就会一直工作，

直接为开关电源控制电路提供工作电压。如图4 所示，交流电AC220V 经过保险管FUSE、

电源互感滤波器L0，经BD1—BD4 整流、C5 和C6 滤波，输出300V 左右直流脉动电压。C

1 为尖峰吸收电容，防止交流电突变瞬间对电路造成不良影响。TH1 为负温度系数热敏电阻，

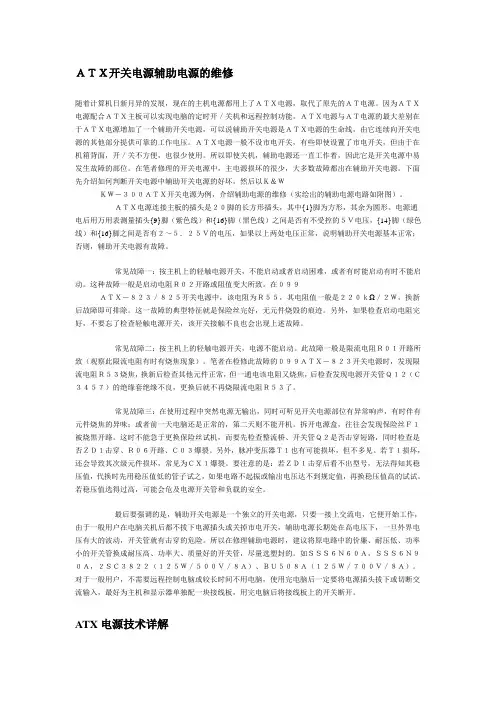

ＡＴＸ开关电源辅助电源的维修

随着计算机日新月异的发展，现在的主机电源都用上了ＡＴＸ电源，取代了原先的ＡＴ电源。因为ＡＴＸ电源配合ＡＴＸ主板可以实现电脑的定时开／关机和远程控制功能。ＡＴＸ电源与ＡＴ电源的最大差别在于ＡＴＸ电源增加了一个辅助开关电源，可以说辅助开关电源是ＡＴＸ电源的生命线，由它连续向开关电源的其他部分提供可靠的工作电压。ＡＴＸ电源一般不设市电开关，有些即使设置了市电开关，但由于在机箱背面，开／关不方便，也很少使用。所以即使关机，辅助电源还一直工作着，因此它是开关电源中易发生故障的部位。在笔者修理的开关电源中，主电源损坏的很少，大多数故障都出在辅助开关电源。下面先介绍如何判断开关电源中辅助开关电源的好坏，然后以Ｋ＆Ｗ

ＫＷ－３００ＡＴＸ开关电源为例，介绍辅助电源的维修（实绘出的辅助电源电路如附图）。

ＡＴＸ电源连接主板的插头是２０脚的长方形插头，其中{1}脚为方形，其余为圆形。电源通电后用万用表测量插头{9}脚（紫色线）和{16}脚（黑色线）之间是否有不受控的５Ｖ电压，{14}脚（绿色线）和{16}脚之间是否有２～５．２５Ｖ的电压，如果以上两处电压正常，说明辅助开关电源基本正常；否则，辅助开关电源有故障。

常见故障一：按主机上的轻触电源开关，不能启动或者启动困难，或者有时能启动有时不能启动。这种故障一般是启动电阻Ｒ０２开路或阻值变大所致。在０９９

ＡＴＸ－８２３／８２５开关电源中，该电阻为Ｒ５５，其电阻值一般是２２０ｋΩ／２Ｗ，换新后故障即可排除。这一故障的典型特征就是保险丝完好，无元件烧毁的痕迹。另外，如果检查启动电阻完好，不要忘了检查轻触电源开关，该开关接触不良也会出现上述故障。

常见故障二：按主机上的轻触电源开关，电源不能启动。此故障一般是限流电阻Ｒ０１开路所致（观察此限流电阻有时有烧焦现象）。笔者在检修此故障的０９９ＡＴＸ－８２３开关电源时，发现限流电阻Ｒ５３烧焦，换新后检查其他元件正常，但一通电该电阻又烧焦，后检查发现电源开关管Ｑ１２（Ｃ３４５７）的绝缘套绝缘不良，更换后就不再烧限流电阻Ｒ５３了。
