深沟球轴承尺寸标准

深沟球轴承（Deep Groove Ball Bearing）是一种常见的滚动轴承，它主要用于承受径向负荷和轴向负荷。深沟球轴承具有结构简单、制造成本低、使用方便等特点，因此在机械设备中得到了广泛的应用。在选择深沟球轴承时，尺寸标准是非常重要的，因为合适的尺寸能够确保轴承在设备中的正常运转。本文将介绍深沟球轴承的尺寸标准，帮助读者更好地了解和选择深沟球轴承。

深沟球轴承的尺寸标准主要包括内径、外径、宽度和基本动静载荷等参数。内径是指轴承内圈的直径，外径是指轴承外圈的直径，宽度是指轴承的厚度。这些尺寸标准通常以毫米为单位，例如，6004型深沟球轴承的尺寸标准为内径20mm，外径42mm，宽度12mm。基本动静载荷是指轴承在标准条件下能够承受的最大动静负荷，它是衡量轴承承载能力的重要参数。

在实际应用中，选择合适的深沟球轴承尺寸标准需要考虑多个因素。首先，需要根据设备的工作条件和负荷情况来确定轴承的基本动静载荷，以确保轴承能够承受设备的工作负荷。其次，需要考虑轴承的转速和运转精度，选择合适的内径和外径尺寸，以确保轴承在高速旋转和高精度工作时能够稳定运转。此外，还需要考虑轴承的安装和拆卸方便性，选择合适的宽度尺寸，以确保轴承能够方便地安装和维护。

对于深沟球轴承的尺寸标准，国际上有一些标准化组织制定了相应的标准，例如国际标准化组织（ISO）和国际电工委员会（IEC）等。这些标准化组织制定的标准能够确保深沟球轴承的尺寸标准能够在全球范围内得到统一和认可，为轴承的选择和应用提供了便利。

总之，深沟球轴承的尺寸标准是确保轴承能够正常运转的重要因素，选择合适的尺寸标准能够提高设备的工作效率和可靠性。在选择深沟球轴承时，需要综合考虑设备的工作条件、负荷情况、转速和运转精度等因素，选择符合标准化组织制定的标准的轴承，以确保设备的正常运转和长期稳定工作。 希望本文能够帮助读者更好地了解和选择深沟球轴承的尺寸标准，为设备的选择和应用提供参考和指导。

合集下载

深沟球轴承尺寸表

深沟球轴承尺寸表

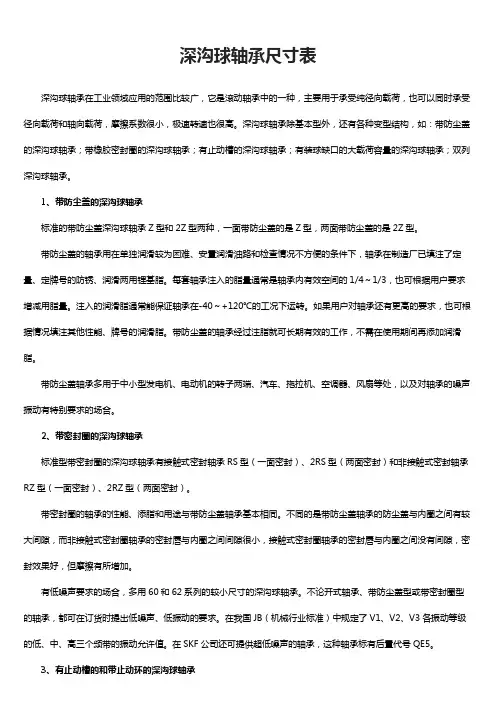

深沟球轴承尺寸表

深沟球轴承在工业领域应用的范围比较广，它是滚动轴承中的一种，主要用于承受纯径向载荷，也可以同时承受

径向载荷和轴向载荷，摩擦系数很小，极速转速也很高。深沟球轴承除基本型外，还有各种变型结构，如：带防尘盖

的深沟球轴承；带橡胶密封圈的深沟球轴承；有止动槽的深沟球轴承；有装球缺口的大载荷容量的深沟球轴承；双列

深沟球轴承。

1、带防尘盖的深沟球轴承

标准的带防尘盖深沟球轴承Z型和2Z型两种，一面带防尘盖的是Z型，两面带防尘盖的是2Z型。

带防尘盖的轴承用在单独润滑较为困难、安置润滑油路和检查情况不方便的条件下，轴承在制造厂已填注了定

量、定牌号的防锈、润滑两用锂基脂。每套轴承注入的脂量通常是轴承内有效空间的1/4～1/3，也可根据用户要求

增减用脂量。注入的润滑脂通常能保证轴承在-40～+120℃的工况下运转。如果用户对轴承还有更高的要求，也可根

据情况填注其他性能、牌号的润滑脂。带防尘盖的轴承经过注脂就可长期有效的工作，不需在使用期间再添加润滑

脂。

带防尘盖轴承多用于中小型发电机、电动机的转子两端、汽车、拖拉机、空调器、风扇等处，以及对轴承的噪声

振动有特别要求的场合。

2、带密封圈的深沟球轴承

标准型带密封圈的深沟球轴承有接触式密封轴承RS型（一面密封）、2RS型（两面密封）和非接触式密封轴承

RZ型（一面密封）、2RZ型（两面密封）。

带密封圈的轴承的性能、添脂和用途与带防尘盖轴承基本相同。不同的是带防尘盖轴承的防尘盖与内圈之间有较

大间隙，而非接触式密封圈轴承的密封唇与内圈之间间隙很小，接触式密封圈轴承的密封唇与内圈之间没有间隙，密

封效果好，但摩擦有所增加。

有低噪声要求的场合，多用60和62系列的较小尺寸的深沟球轴承。不论开式轴承、带防尘盖型或带密封圈型

的轴承，都可在订货时提出低噪声、低振动的要求。在我国JB（机械行业标准）中规定了V1、V2、V3各振动等级

的低、中、高三个频带的振动允许值。在SKF公司还可提供超低噪声的轴承，这种轴承标有后置代号QE5。

深沟球轴承安装尺寸表

深沟球轴承安装尺寸表

da

daDaraminmaxmaxmaxZRO2SI3N4POM684CE92.50.14.8/8.20.10.00050.00030.0001P684694CE1140.155.2/9.80.150.00130.00070.0003P694604CE1340.25.6/10.40.20.00170.00090.0004P604624CE1650.25.6/11.40.20.00230.00130.0006P624634CE1650.36/140.30.00400.00220.0010P634685CE1130.156.2/9.80.150.00090.00050.0002P685695CE1340.26.6/11.40.20.00190.00100.0005P695605CE1450.26.6/12.40.20.00270.00150.0007P605625CE1650.37/140.30.00380.00210.0010P625635CE1960.37/170.30.00660.00360.0016P635686CE133.50.157.2/11.80.150.00150.00080.0004P686696CE1550.27.6/13.40.20.00300.00160.0007P696606CE1760.38/150.30.00460.00250.0011P606626CE1970.38/170.30.00630.00340.0016P626636CE2290.38/200.30.01080.00580.0027P636687CE143.50.158.2/12.80.150.00170.00090.0004P687697CE1750.39/150.30.00400.00220.0010P697607CE1960.39/170.30.00590.00320.0015P607深沟球轴承尺寸表 size of angular contact ball bearing

深沟球轴承基本尺寸

深沟球轴承基本尺寸

dadaDara

minmaxmaxmaxZRO2SI3N4POM

684CE92.50.14.8/8.20.10.00050.00030.0001P684

694CE1140.155.2/9.80.150.00130.00070.0003P694

604CE1340.25.6/10.40.20.00170.00090.0004P604

624CE1650.25.6/11.40.20.00230.00130.0006P624

634CE1650.36/140.30.00400.00220.0010P634

685CE1130.156.2/9.80.150.00090.00050.0002P685

695CE1340.26.6/11.40.20.00190.00100.0005P695

605CE1450.26.6/12.40.20.00270.00150.0007P605

625CE1650.37/140.30.00380.00210.0010P625

635CE1960.37/170.30.00660.00360.0016P635

686CE133.50.157.2/11.80.150.00150.00080.0004P686

696CE1550.27.6/13.40.20.00300.00160.0007P696

606CE1760.38/150.30.00460.00250.0011P606

626CE1970.38/170.30.00630.00340.0016P626

636CE2290.38/200.30.01080.00580.0027P636

687CE143.50.158.2/12.80.150.00170.00090.0004P687

697CE1750.39/150.30.00400.00220.0010P697

607CE1960.39/170.30.00590.00320.0015P607

627CE2270.39/200.30.00980.00530.0024P627

深沟球轴承公差标准

深沟球轴承公差标准

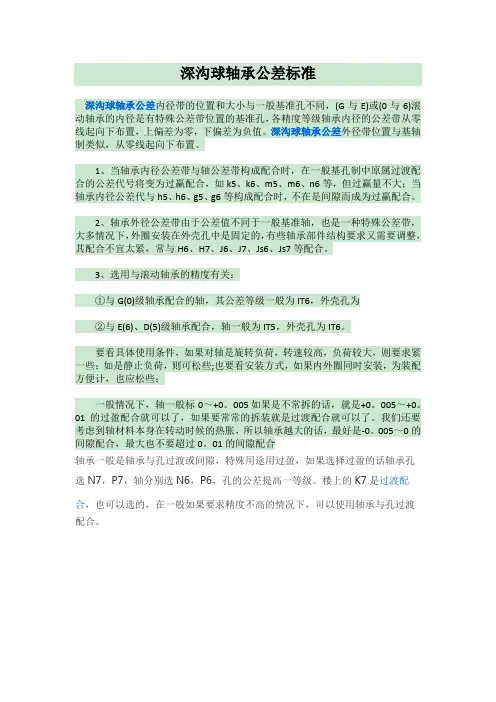

深沟球轴承公差标准

深沟球轴承公差内径带的位置和大小与一般基准孔不同，(G与E)或(0与6)滚动轴承的内径是有特殊公差带位置的基准孔，各精度等级轴承内径的公差带从零线起向下布置，上偏差为零，下偏差为负值。深沟球轴承公差外径带位置与基轴制类似，从零线起向下布置。

1、当轴承内径公差带与轴公差带构成配合时，在一般基孔制中原属过渡配合的公差代号将变为过赢配合，如k5、k6、m5、m6、n6等，但过赢量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过赢配合。

2、轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些轴承部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。

3、选用与滚动轴承的精度有关：

①与G(0)级轴承配合的轴，其公差等级一般为IT6，外壳孔为

②与E(6)、D(5)级轴承配合，轴一般为IT5，外壳孔为IT6。

要看具体使用条件，如果对轴是旋转负荷，转速较高，负荷较大，则要求紧一些；如是静止负荷，则可松些;也要看安装方式，如果内外圈同时安装，为装配方便计，也应松些；

一般情况下，轴一般标0～+0。005 如果是不常拆的话，就是+0。005～+0。01的过盈配合就可以了，如果要常常的拆装就是过渡配合就可以了。我们还要考虑到轴材料本身在转动时候的热胀，所以轴承越大的话，最好是-0。005～0的间隙配合，最大也不要超过0。01的间隙配合

轴承一般是轴承与孔过渡或间隙，特殊用途用过盈，如果选择过盈的话轴承孔选N7，P7，轴分别选N6，P6，孔的公差提高一等级。楼上的K7是过渡配合，也可以选的，在一般如果要求精度不高的情况下，可以使用轴承与孔过渡配合。
