判断电路短路方法口诀

电路中短路和断路的判断方法

1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2测L2电压。闭合开关后，两灯都不亮。则下列说法正确的是：A、若V1=0，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

解：可能你会错选A。其实答案为B。首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

再给你一个口诀

分析电路的口诀1、分析电路应有方法：先判串联和并联；电表测量然后断。一路到底必是串；若有分支是并联。2、还请注意以下几点：A表相当于导线；并时短路会出现。如果发现它并源；毁表毁源实在惨。若有电器被它并；电路发生局部短。

V表可并不可串；串时相当电路断。

如果发现它被串；电流为零应当然。

连接电路口诀1、连接电路怎么办：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。2、还有电表怎样连：A表串其中；V表并两端。线柱认真接；正(进)负(出)不能反。量程不能忘；大小仔细断。3、最后提醒你一点：无论串联或并联；电压表应最后连。

短路电流

科技名词定义

中文名称：

短路电流

英文名称：

short-circuit current

定义：

在电路中，由于短路而在电气元件上产生的不同于正常运行值的电流。

应用学科：

电力（一级学科）；电力系统（二级学科）

本内容由全国科学技术名词审定委员会审定公布

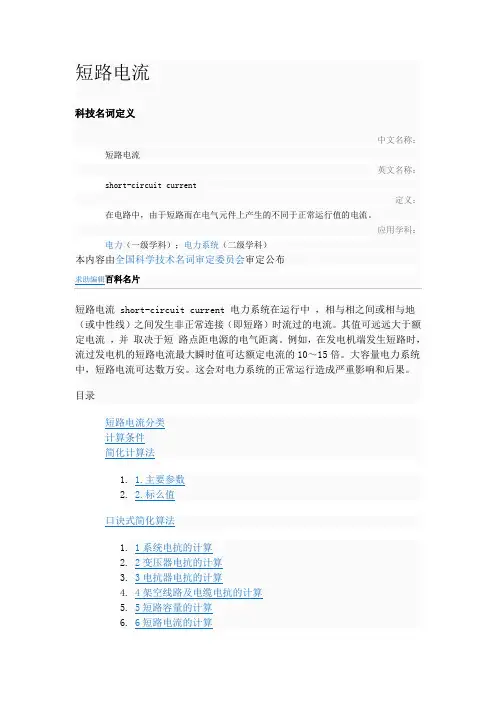

求助编辑百科名片

短路电流 short-circuit current 电力系统在运行中 ，相与相之间或相与地（或中性线）之间发生非正常连接（即短路）时流过的电流。其值可远远大于额定电流

，并 取决于短 路点距电源的电气距离。例如，在发电机端发生短路时，流过发电机的短路电流最大瞬时值可达额定电流的10～15倍。大容量电力系统中，短路电流可达数万安。这会对电力系统的正常运行造成严重影响和后果。

目录

短路电流分类

计算条件

简化计算法

1. 1.主要参数

2. 2.标么值

口诀式简化算法

1. 1系统电抗的计算

2. 2变压器电抗的计算

3. 3电抗器电抗的计算

4. 4架空线路及电缆电抗的计算

5. 5短路容量的计算

6. 6短路电流的计算 7.

7短路冲击电流的计算

短路电流的危害及防范措施

短路电流分类

三相系统中发生的短路有 4 种基本类型：三相短路，两相短路，单相对地短路和两相对地短路。其中，除三相短路时，三相回路依旧对称，因而又称对称短路外，其余三类均属不对称短路。在中性点接地的电力网络中，以一相对地的短路故障最多，约占全部故障的90％。在中性点非直接接地的电力网络中，短路故障主要是各种相间短路。

发生短路时，电力系统从正常的稳定状态过渡到短路的稳定状态，一般需3～5秒。在这一暂态过程中，短路电流的变化很复杂。它有多种分量，其计算需采用电子计算机。在短路后约半个周波（0.01秒）时将出现短路电流的最大瞬时值，称为冲击电流。它会产生很大的电动力，其大小可用来校验电工设备在发生短路

短路电流相关示意图

时机械应力的动稳定性。短路电流的分析、计算是电力系统分析的重要内容之一。它为电力系统的规划设计和运行中选择电工设备、整定继电保护、分析事故提供了有效手段。

- 1 - 初三物理电路故障判断口诀

在学习物理电路过程中，故障判断口诀能够大大提高学习效率，加快实践能力的发展。今天，我们将为初三物理电路故障判断提供一份实用口诀，帮助大家更好地掌握物理电路的相关知识。

初三物理电路故障判断口诀：

第一步：观察电路，检查是否存在电路故障。

第二步：根据测量值，在图表查询以确定电路故障点。

第三步：对故障点采取有效的维护措施。

第四步：操作测试电路，验证维护效果。

第五步：进行补偿，使系统更加可靠。

第六步：检查电路，确保系统的安全完整。

第七步：维护完毕，离开现场。

物理电路故障判断一般原则：

1.熟悉电路：对电路架构和性能要有充分的了解，以便识别及判断故障的原因及类型。

2.观察：要迅速发现故障、识别故障点，以便更准确地定位电路故障。

3.测量：要根据测量结果进行比较，从而结合理论知识找出故障点所在位置。

4.多种测量：要综合运用多种测量工具，以便加强对故障现象的认识，从而决定维护措施。

5.谨慎操作：维护过程中，一定要谨慎操作，确保安全。 - 2 - 6.系统检查：维护完毕后，要对全系统的性能进行检查，确保系统正常运行。

上述便是初三物理电路故障判断的七步口诀，也是维护电路的正确步骤，是电路拆修、发现故障的精英方法。

此外，在进行判断和维护的过程中，也要注意一些常规原则。首先，要搞清楚电路结构及其性能，以便及时发现故障并有针对性地进行应对。其次，要多样化运用测量工具，全面深入地观察故障现象，并从全局考虑维护的措施和要求。最后，维护完毕后，要综合考虑电路的安全性及可靠性，确保系统可靠地完成任务。

综上所述，就《初三物理电路故障判断口诀》题目涉及到的知识讲解情况而言，如何正确地进行物理电路故障判断，用口诀来总结如下：观察电路，根据测量值；对故障点采取措施；操作测试电路，进行补偿；检查电路，维护完毕。除此之外，还应熟悉电路架构和性能，多样化运用测量工具，谨慎操作，以及综合考虑物理电路的安全可靠性等。只有熟悉并正确掌握以上步骤，才能正确判断物理电路故障，从而保证系统的正常运行。

1 / 6 1、使用低压测电笔时的正确握法：

①、常用低压测电笔，掌握测试两握法。

②、钢笔式的测电笔，手掌触压金属夹。

③、拇指食指及中指，捏住电笔杆中部。

④、旋凿式的测电笔，食指按尾金属帽。

⑤、拇指中指无名指，捏紧塑料杆中部。

⑥、氖管小窗口背光，朝向自己便观察。

2、使用低压测电笔时的应知应会事项：

①、使用低压测电笔，应知应会有八项。

②、带圆珠笔测电笔，捏握杆着金属箍。

③、细检电笔内组装，电阻须在氖管后。

④、定期测检电阻值，必须大于一兆欧。

⑤、旋凿式的测电笔，凿杆套上绝缘管。

⑥、用前有电处预测，检验性能是否好。

⑦、测试操作要准确，谨防笔尖触双线。

⑧、绝缘垫台上验电，人体部分须接地。

⑨、明亮光线下测试，氖管辉光不清晰。

3、测电笔测判交流电路中任何两导线是同相还是异相：

①、测判两线相同异，两手各持一电笔， 2 / 6 ②、两脚与地相绝缘，两笔各触一根线，

③、两眼观看一只笔，不亮同相亮为异。

4、测电笔区别交流电和直流电：

①、电笔测判交直流，交流明亮直流暗。

②、交流氖管通身亮，直流氖管亮一边。

5、测电笔区别直流电正极和负极：

①、测判直流正负极，电笔氖管看仔细。

②、前端明亮是负极，后端明亮为正极。

6、测电笔测判直流电系统正负极接地：

①、变电所直流系统，电笔触及不发亮。

②、若亮靠近笔尖端，正极有接地故障。

③、若亮靠近手握端，接地故障在负极。

7、判断380/220V三相三线制供电线路单相接地故障：

①、星形接法三相线，电笔触及两根亮，

②、剩余一根亮度弱，该相导线软接地。

③、若是几乎不见亮，金属性接地故障。

8、判断星形连接三相电阻炉断相故障：

①、三相电炉中性点，负荷平衡不带电。

②、电笔触及氖管亮，判定故障是断相。

9、判断电灯线路中性线断路：

①、照明电路开关合，电灯不亮电笔测。

②、相线中性线均亮，电源中性线断线。 3 / 6 10、检测高压硅堆的好坏和极性：
