矿井供电系统与井下供电安全培训课件ppt

  • 格式：ppt
  • 大小：929.50 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

煤矿电工培训课件矿井供电系统及井下供电安全

煤矿电工培训课件矿井供电系统及井下供电安全
矿井供电系统及井下供电 安全
• 用电户分类 • 根据对供电可靠性的要求不同，煤矿电力 用户分为以下三类： • （1）一类用户（一级负荷）：凡因突然中 断供电会发生人身伤亡事故，或损坏重要 设备且难以修复，或给国家经济带来很大 损失者属于这一类。这一类用户有：矿井 主通风机、主要提升设备、主排水设备。 • （2）二类用户（二级负荷）：凡因突然停 电造成大量减产者，属于这一类。例如造 成企业运输停顿、经济发生较大损失者。 • （3）三类用户（三级负荷）：凡因突然停 电对生产没有直接影响者属于这一类。例
工作面配电点
• 为了便于操作工作面的动力设备，必须在 工作面附近巷道中设置控制开关和起动器。 由这些装置所组成的总体叫做工作面配电 点。工作面配电点是由采区变电所或移动 变电站供电，并通过控制开关及起动器把 电能送到工作面用电设备。
•
采区供电系统的拟定原则 采区供电系统是根据采区机械设备的配置
来拟制的，采区供电系统的拟制应符合安 全、经济、操作灵活、系统简单、保护完 善、便于维修等要求。其拟定原则如下：1. 在保证用电可靠的前提下，力求所用开关、 起动器及电缆等设备最省2.原则上一台起动 器只控制一台设备3.当采区变电所动力变压 器多于一台时，应合理分配变压器的负荷4. 变压器最好不并联运行，以减少触电的危 险性，以及当发生事故时减少停产的范围
煤矿井下供电的安全技术
触电的危险性及其预防方 法
• 井下中央变电所为井下供电的中心，它直 接由地面变电所供电，并向下列设备及地 点配电：1.采区变电所及高压电动机2.井底 车场及附近巷道的低压动力及照明3.井下电 机车需要的直流电。 • 井下中央变电所应特别注意防水、通风及 防火问题。 • 变电所硐室的主要设备有高压配电箱及低 压配电装置；低压动力及照明用的变压器。

精选煤矿供电安全管理PPT210页

精选煤矿供电安全管理PPT210页

从硐室出口防火铁门起5m内的巷道， 应砌碹或用其他不燃性材料支护。硐室内 必须设置足够数量的扑灭电气火灾的灭火 器材。
井下中央变电所和主要排水泵房的地 面标高，应分别比其出口与井底车场或大 巷连接处的底板标高高出0.5m。
（2）采掘工作面配电点的位置和空间 必须满足设备检修和巷道运输、矿车通过 及其他设备安装的要求，并用不燃性材料 支护。
采区变电所内要求通风良好，硐室围岩坚固， 无淋水，易维修。硐室的其他安全措施基本与中 央变电所相同。
三、《煤矿安全规程》对矿井供电的要求
（1）矿井应有两回路电源线路。当一回路 发生故障停止供电时，另一回路应能担负矿井全 部负荷。
（2）对井下各水平中央变（配）电所、主 排水泵房和下山开采的采区排水泵房供电的线路， 不得小于两回路。当任一回路停止供电时，其余 回路应能负担全部负荷。主要通风机、提升人员 的立井绞车、抽放瓦斯泵等主要设备房，应各有 两回路直接由变（配）电所馈出的供电线路；条 件受限制时，其中一回路可引自上述同种设备房 的配电装置。
触电对人身的危害是由许多因素决定的， 但流经人身电流的大小是起决定作用的主 要因素。
通过人身的电流5mA电流时，就有触电感觉， 交流在15~20mA以下，直流在50mA以下时，一 般对人体伤害较轻。如果长期通过人体工频交流 30~50mA就有生命危险。超过上述电流数值，则 对人的生命是绝对危险的。因此，我国规定 30mA·s为安全电流。
由于采掘工作面的电气设备随工作面 的推进而经常移动，并且它们的负荷大、 变化大、起动频繁，加之工作的自然环境 又差，为了保证安全用电和正常生产，并 适应电气设备经常移动和日常维修的需要， 一般每一个配电点都需设置一台电源进线 总开关。而且总开关必须与其他开关放置 在一起，以利于停、送电操作。

煤矿供电安全(企业内部培训)ppt课件

煤矿供电安全(企业内部培训)ppt课件

26
接地保护
保护接 防止人员触电伤亡，
地 防止放电火花引燃 保护接地系
爆炸性气体 。
统
过 电
过负荷 保护
1、设备出现连续的过 负荷时动作；
2、设备由于过负荷而 出现异常时动作；
1、过电流（过 负荷） 继电器
2、过热继电器
流 保
断相保护
电动机一相断线时动作 （电动机单相运行）
断相保护装置
护
短路保护
电气系统或设备出现短 路故障时，迅速动作。
密封圈和金属挡板。 d、外壳严重变形，有裂缝。 e、隔爆面有锈斑，有油漆。 f、密封圈不合格。 g、外壳上的机械闭锁装置失效。
二、防爆电气设备的使用要求：
（1）电气设备的选用符合《规程》的要求。
（2）普通型携带式电气测量仪表，必须在瓦斯浓度 1.0%以下的地点使用，并实时监测瓦斯浓度。
（3）井下不得带电检修、搬迁电气设备、电缆和电线： 检修前或搬迁前应制定安全措施。
(1) 产生
核能 水能
风能
海洋能
机
械热声 能能能
热能
机非械电能→发电机 →
电能
太阳能 化学能 生物能
电非气电设能备
光风其 能能他
(2) 输送 高压架空线、地下电缆、电磁波（手机无线充电）。
可编辑课件PPT
3
电能的传输与分配
水力发电厂
•
电
能
的
传 变电站
输
与
大型
分
工厂
配
输电线
小型电能用户
配电站
学校
住宅 乡村
0.5Hz ） ， 电 压 偏 移 量 不 应 超 过 额 定 电 压 的 ±5%。 4、供电经济：保证供电、用电的经济、合理 （尽量减少基本建设投资、降低系统运行费 用、节约有色金属的消耗）。

煤矿电气安全培训课件(85页)

煤矿电气安全培训课件(85页)
(4、5在现代矿井中逐渐退出使用)
6、220V：地面或井下新鲜风流大巷的照明 电压。
7、127V：井下照明、信号、手持式电气设 备及电话的最高限额电压。
8、36V：煤矿井下电气设备的控制电压。
9、直流250V、550V：井下直流架线电机车 常用的额定电压。
《煤矿安全规程》445条规定：
井下各级配电电压和各种电气设备
漏电闭锁电阻整定值可取供电系统检漏 继电器动作整定值的 2~3 倍。解锁电阻值 应不大于整定的漏电闭锁电阻值的 150 %。
❖
漏电保护装置是采用附加直流电源的工作
原理，电网对地绝缘电阻越小，附加检测电流越
大，当绝缘电阻下降到漏电保护装置的动作电阻
值时，漏电保护装置动作，切断由变压器供电的
全部设备电源。这种保护没有选择性，停电范围
风电瓦斯 电闭锁
的限度下方可向掘进 锁装置
电闭锁
工作面送电
二、过流保护
1、过流：过流是指电气设备发生短路、过载、
断线故障时，流过电气设备和供电线路的电流超 过它们的额定电流。
2、过流危害：过电流不及时得到控制，不仅
烧坏电气设备，还可能引起电气火灾及瓦斯、煤 尘爆炸事故。
3、过流保护的作用
当电气设备及电缆中电流超过规定额定电流时 （出现短路、过载时），保护装置能在规定时间 内快速切断故障处电源，防止事故扩大，避免造 成灾害。
❖ MYJVV22－8.7/10-3×120mm2,全长1200m，接 至采区变电所。
第二部分防爆基本 知识
一、煤矿常用的电气设备
1、分类：煤矿电气设备分为两大类： （1）煤矿一般型电气设备：标志KY 有防护功能，但不防爆，仅适用于煤矿地面及低 瓦斯矿井中的井底车场及总进风大巷。 （2）矿用防爆电气设备：

《煤矿电气安全》培训课件2024

《煤矿电气安全》培训课件2024

煤矿供电与安全2024.8■主要内容第一部分：矿井供电系统第二部分：防爆电气设备第三部分：矿井供电保护第四部分：电缆使用管理第五部分：触电及其防治第六部分：安全用电规定第一部分：矿井供电系统一、煤矿企业对供电基本要求电力是煤矿的主要能源，为确保安全供电和生产，煤矿对供电有四个要求: 1、供电安全：(1)包括人身安全、矿井安全、设备安全三个方面(2)依据《规程》及有关规定进行操作，确保供电安全。

井下潮湿、空间侠窄、光照不足是构成用电不安全的客观条件；同时井下存在瓦斯、煤尘爆炸危险，电气设备必须采取防爆措施。

这些都对井下安全提出了较高的要求。

2、供电可靠：，(D供电可靠是指不间断供电。

—(2)根据负荷重要程度，煤矿电力负荷分为三类，各类负荷对供电的可靠性要求不同，采取的供电方式也不同。

煤矿井下中断供电会导致通风中断、瓦斯积聚，水泵停开可能会淹井等严重问题。

所以必须保证矿井供电可靠。

四、防爆性能要求:1、防爆外壳：♦外壳有裂纹、开焊、严重变形的（注：严重变形指变形长度超过50毫米，同时凹凸深度超过5毫米）；♦使用未经国家质检部门发证的厂家所生产的防爆部件的（指受压传爆关键件）；♦防爆壳的内、外有锈皮脱落的；♦闭锁装置不全、变形损坏起不到机械闭锁作用的；♦隔爆室（腔）观察窗（孔）透明板松动、破裂或使用普通玻璃；♦隔爆设备隔爆腔之间严禁直接贯通，防爆电机接线盒内无隔爆绝缘座的；♦改变隔爆外壳原设计安装形状，造成电气间隙或爬电距离不符合规定的。

2、隔爆接合面：防爆接合面应保持光洁、完整，须有防锈措施，如电镀、涂防锈油、磷化等，达不到下列要求之一者为失爆；（1）隔爆接合面（I类）间隙、最小有效长度（宽度）或直径差必须符合表1的规定。

表］：［类隔爆接合面结构参数mm表中：接合面形式L L1W L一静止隔爆接合面最小有效长度；L1一螺栓通孔边缘至隔爆接益"面边仑表的晶/］、右*方女长^房•外壳容积V（升）VW0.1V>0.1平面、止口6.0 6.00.30—w一静止隔爆接合面及操纵杆12.58.00.400.40与杆孔隔爆接合面最大间或圆筒结构25.09.00.500.50隙或直径差；转轴与轴孔40.015.0—0.60隔爆接合面最关直径差。

第5章 矿井供电系统及井下供电安全ppt课件

第5章 矿井供电系统及井下供电安全ppt课件
（1） 各采区变（配）电所。
（2） 主排水泵房、提升机房等高压电动机。
（3） 井下中央变（配）电所通过动力变压器将 6 kV高压电降低到660 V或380 V后向井底车场及其 附近巷道的低压动力设备供电。
精选课件ppt
所需的变流设备。
2.井下中央变（配）电所的设备组成
2.矿井供电系统电压等级的要求 煤矿井下常用的电压等级及用途如表5-1所示。 《煤矿安全规程》对井下各级配电电压和各种电 气设备的额定电压等级，做出了如下要求：
精选课件ppt
7
第一节 矿井供电系统
精选课件ppt
8
第一节 矿井供电系统
（1） 高压，不超过10000 V。
（2） 低压，不超过1140 V。
2.浅井供电系统 浅井供电系统采用矿井地面变电站、采区地面 变（配）电所和采区变（配）电所三级供电方式， 如图5-2所示。浅井供电系统为采区变（配）电所供 电的方式有以下2种：
精选课件ppt
26
第一节 矿井供电系统
精选课件ppt
27
第一节 矿井供电系统
（1） 将矿井地面变电站的6 kV高压电经架空线 输送到与采区配电所位置对应的采区地面变电所， 采区地面变电所将6 kV高压电降为660 V或380 V后， 经钻孔向井下采区配电所供电。其特点是采区配电 所内没有高压电源和高压设备。
精选课件ppt
10
第一节 矿井供电系统
《煤矿安全规程》规定，严禁井下配电变压器中 性点直接接地，严禁由地面中性点直接接地的变压 器或发电机直接向井下供电。该规定的主要目的是 防止单相接地时接地点产生电弧引起瓦斯、煤尘爆 炸，同时还能减小人体触电的危险性。
精选课件ppt
11
第一节 矿井供电系统

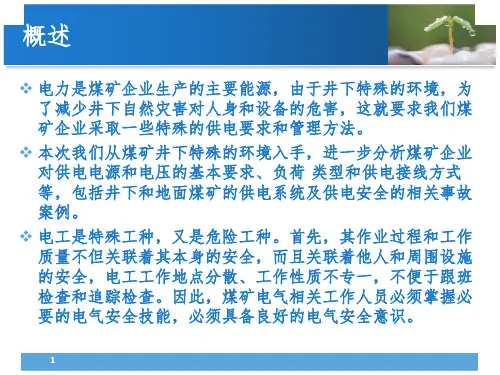

矿井供电安全课堂PPT

矿井供电安全课堂PPT
15
第三节 触电的方式
3.1 接触正常带电体 • 电源中性点接地的单相触电 这时人体处于相电压下，危险较大。
通过人体电流:
IbR0U PRP21m 9A 5 m 0 A
式中:
UP: 电源相电压 (220V)
Ro: 接地电阻 4 Rb: 人体电阻 1000
R0
16
3. 2 保护接地 电气设备外壳未装保护接地时:
Ie
C'
Ib
R'
分布电容
对地绝缘电阻
当电气设备内部绝缘损坏发生一相碰壳时：由于外壳带电 , 当人触及外壳,接地电流 Ie 将经过人体入地后, 再经其它两 相对地绝缘电阻R 及分布电容C 回到电源。当R 值较低、 C 较大时，Ib 将达到或超过危险值。
17
保护接地：将电气设备的金属外壳(正常情况下是 不带电的)接地。 用于中性点不接地的低压系统
13
第二节 电流对人体的危害
❖ 人体触电时，电流对人体会造成两种伤害：电击和电伤。 ❖ 电击是指电流通过人体，影响呼吸系统、心脏和神经系统，造
成人体内部组织的破坏乃至死亡。 ❖ 电伤是指在电弧作用下或熔断丝熔断时，对人体外部的伤害，
如烧伤、金属溅伤等。 ❖ 调查表明，绝大部分的触电事故都是由电击造成的。电击伤害
4
❖ 7．采掘工作面的电气设备移动频繁，且经常启动。生产中由 于受自然条件变化的影响，用电设备的负荷变化较大，有时会 产生短时过载。
❖ 8.由于井下地质条件发生变化及雨季期间，井下有发生突水事 故的可能，其出水量往往为正常涌水量的几倍甚至几十倍。一 旦突然出水，要求排水设备迅速开动，以保证矿井安全。此时 应有足够大的供电系统，以保证全部排水设备正常工作。
3 6 10 35

矿井供电与安全管理电钳工培训ppt课件

矿井供电与安全管理电钳工培训ppt课件

3
2、矿井供电的一般规定
2.1 矿井应有两回路电源线路。当任一回路发生故障停止 供电时，另一回路应能担负矿井全部负荷。
2.2 年产60000t以下的矿井采用单回路供电时，必须有 备用电源；备用电源的容量必须满足通风、排水、提升等 的要求。
2.3 矿井的两回路电源线路上都不得分接任何负荷。正常 情况下，矿井电源应采用分列运行方式，一回路运行时另 一回路必须带电备用，以保证供电的连续性。
2、40kW及以上的电动机，应采用真空电磁起动 器控制。
3、井下高压电动机、动力变压器的高压控制设备， 应具有短路、过负荷、接地和欠压释放保护。井 下由采区变电所、移动变电站或配电点引出的馈 电线上，应装设短路、过负荷和漏电保护装置。 低压电动机的控制设备，应具备短路、过负荷、 单相断线、漏电闭锁保护装置及远程控制装置。
2.2.2 设备及线路安装不正确。
2.2.3 线路导致的绝缘类型、安装方 式不适应环境条件。
2.2.4 接头处接触不良，严重过热， 绝缘损坏发生短路。
编辑课件
15
3、如何用电才安全
编辑课件
16
总结归纳以下几点：
3.1 做好设备的日常检修、维护、保 养工作。
3.2 电气设备、线路完好，不得有失 爆现象。
编辑课件
7
4.3 4.1条上述供电线路应来自各自 的变压器和母线段，线路上不应分接 任何负荷。 4.4 4.1条上述设备的控制回路和辅 助设备，必须有与主要设备同等可靠 的备用电源。
编辑课件
8
4.5严禁由地面中性点直接接地的变 压器或发电机直接向井下供电。
5、井下各级配电电压和各种电气设 备的额定电压等级，应符合下列要求 5.1 高压，不超过10000V。 5.2 低压，不超过1140V。

《煤矿电工学》第二章 井下供电安全技术幻灯片PPT

《煤矿电工学》第二章 井下供电安全技术幻灯片PPT

第二章 井下供电平安技术
第一节 电火灾及其预防
第二章 井下供电安全技术
第一节 电火灾及其预防
• 一、井下引起电火灾的主要原因 • 二、电火灾的预防措施 • 三、井下电火灾的扑灭
第二章 井下供电安全技术
一、井下引起电火灾的主要原因
• ①电网过流。过流时电气设备的温度很高，特别 是短路电弧温度更高，从而点灾的扑灭
• 电气设备着火以后往往都带电，因此不能用普通的泡沫灭 火器或用水来灭火。
• 首先将着火的电气设备或电缆的电源切断，再用沙子和干 粉灭火器来灭火。必要时，在确知已经断开电源后，方可 用水、泡沫灭火器等普通灭火方法来扑灭火灾。
• 对大面积的火区可以采用砌筑密闭防火墙隔绝空气实现灭 火，还可向火区灌浆、注入惰性气体加快灭火。
第二章 井下供电安全技术
二.电火灾的预防措施
〔11〕采用保护接地、添加抗静电剂可以消除静电。保护接地可 以防止电荷积累，物体上的静电可以通过接地引线引入大地， 防止出现高电位，减小物体对地的电位差。在普通的材料中 掺人抗静电剂，例如抗静电风筒、抗静电胶带、托滚等，可 以减小静电电荷量。在选择这些材料时应选择具有“煤矿矿 用产品平安标志证书〞的产品，这些产品都具有阻燃、抗静 电性能。 〔12〕采用火灾自动报警装置。目前应用在电气防火的产品 主要有防漏电报警系统、防过载报警系统、电缆温度报警系 统等类型，其特点是能准确地探测到电缆线路的异常状态， 通过处理将信息提供给维护人员，这样可以将电气火灾的隐 患消灭在萌芽状态。
第二章 井下供电安全技术
矿用防爆型
• 矿用防爆型设备除具有矿用一般型的功能外，还具有防爆 功能。
• 故用于井下有爆炸危险的场所。 • 其种类较多，但使用最多的是矿用隔爆型设备和本质平安
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、电力负荷分类
（1）一级负荷
如果中断供电，会造成人员伤亡、重大设备损坏 ，产生巨大经济损失。如主要通风机、主要排水设 备、主要提升机的供电等。均是双回路供电。
（2）二级负荷
如果中断供电，会严重减少产量，造成重大经济损失 ，应尽量保证供电安全。如压风设备、采区变电所等。
（3）三级负荷
中断供电对生产无直接影响，也不会造成特别大的经 济损失。
（2）从井下中央变电所用高压电缆将6KV电能送到采区变电 所，采区变电所用变压器将电压降到1140V、660V（或380V ），用低压电缆分别送到各个工作面附近的配电点，再分 别送给各动力设备。
2、浅井供电系统
（1）浅井供电系统是由地面变电所直接将6KV电能送到与 采区变电所位置相对应的地面变电亭，变电亭再将6KV降低 到660V（或380V）经钻孔向井下采区变电所供电。
煤矿特种作业类别：井下电钳工培训班
主讲：何英太 单位：大土河安全技术培训中心
内容提要
一、矿井供电系统，包括煤矿对供电的要求、供电电压等 级、深井与浅井供电系统、变压器的中性点运行方式；
二、采区供电系统，包括采区变电所、工作面配电点、移 动变电站；
三、井下供电安全，包括井下供电的规定及要求、用电安 全作业制度、触电的危害及预防措施、井下电气事故及 防治措施等；
煤矿井供电中断，不仅影响产量，而且会因为停 电而停止通风、停止排水，从而引起爆炸、水害等重大 事故的发生，危及生命财产安全，有时甚至毁掉整个矿 井。
（3）供电技术合理
技术合理也指保证供电质量好。即供电电 压、频率及谐波成分达到一定技术标准。电压波动 范围不超过额定值的±5%。
（4）供电经济
由于煤矿电气设备耗电量很大，输电功率大，如 果设计不合理，会造成许多电能浪费。
2、10KV电压直接向井下供电
目前，一些大型矿井甚至特大型矿井，由 安全生产的需要，已采用10KV电压直接向下井。
由于井下供电电压越高，电网对地电容电 流越大，接地电火花能量越大，人身触电伤亡的危 险性及瓦斯、煤尘爆炸的可能性也越大。因此，必 须采取以下供电安全措施及规定：
（1）采用10KV矿用电气设备，必须通过指定检验机构 的技术鉴定。
3、矿井供电安全措施
（1）《煤矿安全规程》第441条规定：矿井应有两回路电源线 路。当任一回路发生故障停止供电 时，另一回路应能担负 矿井全部负荷。年产6万t以下矿井采用单回路供电时，必须 有备用电源；备用电源的容量必须满足通风、排水、提升等 的要求。矿井的两回路电源线路上都不得分接任何负荷。 10Kv及其以下的矿井架空电源线路不得共杆架设。矿井电源 线路上严禁装设负荷定量器。
（2） 《煤矿安全规程》第442条规定：主要通风机、提 升机人员的立井绞车、抽放瓦斯泵等主要设备房，应 各有两回路直接由变（配）电所馈出的供电线路；受 条件的限制，其中的一回路可引自上述同种设备房的 配装置。上述供电 线路应来自各自的变压器和母线段 ，线路上不得分接任何负荷。
（二）矿井供电电压等级 1、煤矿井下常用的电压等级及其用途见下表1所示
（2）井底车场的低压供电，是由地面变电站引出的低压线 路经井筒入井的。
（3）由地面变电站到采区地面变电亭的供电，采用高压架 空线路（也可采用电缆线路），在架空线两端需装设避雷 装置。
图例：
1、矿井地面变电站 2、架空输电线 3、采区地面变电所 3´、采区地面高压配电所 4、采区配电所 4´、采区变电所
件，矿井供电系统分为深井供电系统和浅井供电系统 。煤层深度大于150m应采用深井供电系统；小于150m 应采用浅井供电系统。
1、深井供电系统
深井供电系统采用三级供电方式，即地面变电站、井 下中央变电所、采区变电所。
（1）从地面变电站两段不同的6KV母线上引出两条高压输 电电缆，通过井筒入井送到井下中央变电所。在井下中 央变电所通过高压配电装置将电能分配给井底车场附近 的高压用电设备。如主排水泵、变流设备，并向各采区 变电所供电。同时在井下中央变电所还设置了动力变压 器将6KV电压降到660V，向井底车场附近巷道、硐室的 低压动力设备供电。此外，还设置了照明、信号综合保 护装置，将660V电压进一步降到127V，供井底车场及附 近硐室照明、信号专用。
（2）10KV系统投入前，必须按有关规定进行验收、检 查、试验。
（3）10KV系统投入运行后，必须按有关规定进行各项 试验整定工作。
（4）必须装设10KV单相接地保护、保护接地，并按有 关规定进行各项试验。
（5）矿用监视屏蔽型橡套电缆间的连接及与设备的连 接，必须采用10KV专用的电缆终端。
（三）深井与浅井供电系统 根据矿井的井田范围、煤层深度、地质条
四、杂散电流的危害及防治措施；
五、“三专两闭锁（专用变压器、专用开关、专用线路， 风电闭锁、瓦斯电闭锁）”的构成、作用及使用范围。
一、矿井供电系统
（一）煤矿对供电的要求及分类 1、煤矿对供电的要求 （1）供电安全
煤矿井下存在水、火、瓦斯、煤尘、顶板五大 自然灾害，自然条件恶劣，生产环境复杂，容易发生触 电、爆炸等恶性事故。 （2）供电可靠
表1：煤矿井下常用的电压等级及其用途
种类 交流电
直流电
标准电压/V
36 127 380 660 1140
3300
6000
10000
用途
井下电气设备的控制回路 井下照明、信号、电话和手持式电气设备
低压动力用电电压
井下综采工作面电气设备用电电压 部分采区电气设备用电电压 高压电动机及供电电压 部分矿井向井下供电电压
Байду номын сангаас250
550
架线式电机车
井下各级配电电压和各种电气设备的额定电压 等级，应符合下列要求： （1）高压，不得超过10000V。 （2）低压，不得超过1140V。 （3）照明、信号、电话和手持式电气设备的供电额 定电压， ，不得超过127V。 （4）远距离控制线路的额定电压，不得超过36V。 （5）采区电气设备使用3300V供电时，必须制定专门 的安全措施。
图1：浅井供电系统图
1 5、工作面配电点
35KV
6、井底车场低压配 电所
7、井筒
8、钻孔
6KV 2
3´
通提
地 空风升
面 压机机
8
低机
压
4´
提通 升风 机机
