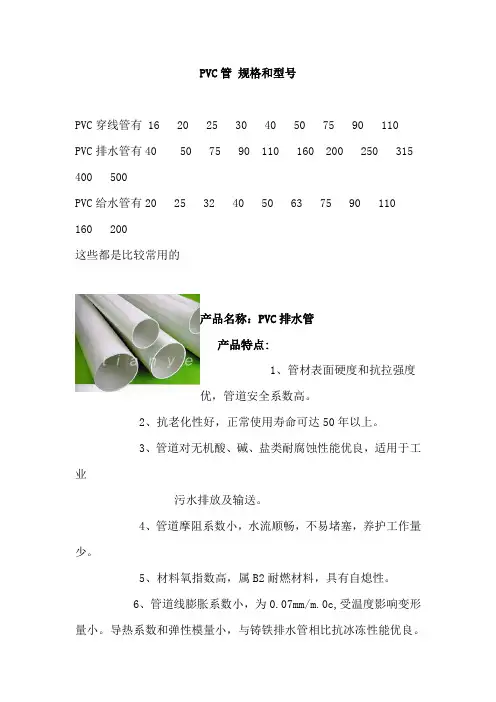

PVC管 规格和型号
PVC穿线管有 16 20 25 30 40 50 75 90 110
PVC排水管有40 50 75 90 110 160 200 250 315
400 500
PVC给水管有20 25 32 40 50 63 75 90 110
160 200
这些都是比较常用的
产品名称：PVC排水管
产品特点:
1、管材表面硬度和抗拉强度优，管道安全系数高。
2、抗老化性好，正常使用寿命可达50年以上。
3、管道对无机酸、碱、盐类耐腐蚀性能优良，适用于工业
污水排放及输送。
4、管道摩阻系数小，水流顺畅，不易堵塞，养护工作量少。
5、材料氧指数高，属B2耐燃材料，具有自熄性。
6、管道线膨胀系数小，为,受温度影响变形量小。导热系数和弹性模量小，与铸铁排水管相比抗冰冻性能优良。 7、管材、管件连接可采用粘接，施工方法简单，操作方便，安装工效高。
产品规格表:编号规格(mm)厚度(mm)
PVC排水管材规格
公称外径 极限偏差 壁厚e 长4000\
6000 基本尺寸 极限偏差
40 +
50 +
75 +
110 +
160 +
200 +
产品名称：PVC排水管件 颜色白色
立检 规格(mm)\价格
弯头 规格(mm)\价格
Ф50\ Ф50\
Ф75\ Ф75\
Ф110\ Ф110\
Ф160\28 Ф160\
Ф200\ Ф200\62
规格(mm)\价格 规格(mm)\价格 带口90°弯头 Ф50 \ 顺水三通 Ф50\
Ф75\ Φ75×50\
Ф110\ Ф75\
Ф160\ Ф110\
Ф200\ Φ110×50\
方雨水斗 规格(mm)\价格 Φ160\
Φ75 Φ160 ×110\
Φ110\ Ф200\78
Φ110×75\
伸缩节 规格(mm)
直接 规格(mm)\价格
Ф50\ Ф50\
Ф75\ Ф75\
Ф110\ Ф110\
Ф160\30 Ф160\
Ф200 Ф200\28
平四平面通 规格(mm)\价格
内圆简易地漏 规格(mm)\价格
Ф50 Φ50(SQUARE)
Ф75 Φ50(CIRCLE)
Ф110 Φ50(SQUARE)
Φ110×50 Ф75
Ф160 Ф110
Φ160×110 Ф160
带口45°弯头 规格(mm)\价格
雨落水斗 规格(mm)\价格
Ф50 Ф50
Ф75 Ф75
Ф110 Ф110
清扫口 规格(mm)\价格
H管 规格(mm)\价格
Φ50 Φ75×75
Φ75 Φ110×75
Φ110 Φ110×110
Φ160
透气帽 规格(mm)\价格
便池器连接件 规格(mm)\价格
Φ160\ Φ75
Φ75\2 Φ110
Φ110\3 Φ110×75
套白皮金属管卡（下水道PVC管卡）
规格 市场价 供应价 单位 我要订购
元/个
元/个 U-PVC管件—管卡
产品名称 规格 单位 单价
U-PVC管件—管卡 50 个
75 个
110 个
160 个
200 个
PVC管规格介绍
(一)给水用管
公称
外径
mm Q/NYG03=ISO4422 GB/ 长度
m
最小壁厚 mm 最小壁厚 mm
20
25
4 32
40
50
63
75
90
110
140
6 160
200
250
315 355
400
*450
*500
*630
(二)排水用管 (二)排水用管(企业标准)
公称
外径
mm Q/NYG01-ISO3633 GB/ 长度
m 最小壁厚 mm
40
4 50
75
90
110
*125
160
6 200
250
315
*400 公称
外径
mm Q/NYG1-2002 长度
m 最小壁厚 mm
A B
50
4 75
90
110
160
200
250 6 315
(四)电工套管(Q/NYG30-IEC614)
公称
外径
mm 最小内径
mm 厚度mm 最小内径
mm 厚度mm 最小内径
mm 厚度mm 长度
m 最大 允许差 最大 允许差 最大 允许差
16 轻型 中型 重型
20 轻型 中型 重型
25 轻型 中型 重型
32 轻型 中型 重型
40 轻型 中型 重型
你说的是PVC电工套管的分类,分为L型(轻型)M型(中型)H型(重型)
一、 执行标准：JG/T3050-1998
二、产品规格:分为轻型-205、中型-305、重型-405三种。
1、轻型-205 外径 ￠16mm-￠50mm
2、中型-305 外径 ￠16mm-￠50mm
3、重型-305 外径 ￠16mm-￠50mm
三、公称外径分别为：16、20、25、32、40的产品厚度如下：
1、16外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。 2、20外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
3、25外径的中、重（没有轻型的）厚度分别为：（中，允许差+）、（重，允许差+）。
4、32外径的轻、中、重厚度分别为：（轻，允许差+）、（中，允许差+）、（重，允许差+）。
5、40外径的轻、中、重厚度分别为：（轻、中型，允许差+）、（重，允许差+）。
聚氯乙烯管材分类及其特点
1、塑料管的分类：
塑料管 氯乙稀PVC 硬聚氯乙稀(PVC-U)
软聚氯乙稀(PVC-P)
氯化聚氯乙稀(PVC-C)
聚乙烯PE 低密度（高压）聚乙烯(PE-LD)
中密度（中压）聚乙烯(PE-MD)
高密度（低压）聚乙烯(PE-HD)
线形低密度聚乙烯(PE-LLD)
交联聚乙烯(PE-X)
聚丙烯(PP) 均聚聚丙烯(PP-H)(I型)
共聚（氯化）聚丙烯 嵌段共聚聚丙烯（PP-B）（II型）
无规共聚聚丙烯（PP-R）（III型）
聚丁烯（PB）
工程塑料 聚碳酸脂
氯化聚醚
聚砜(PBU)
聚铣胺
丙稀睛-丁二烯－苯乙烯共聚物（ABS）
玻璃钢 酚醛（PE）
环氧（EP）
呋喃（FF）
不饱和聚酯树脂
氟塑料 聚四氟乙烯(PTFE)
聚三氟氯乙烯(PCTFE)
氟－40
有机玻璃
2、各种塑料管材的优缺点比较表（包含部分复合管）
管材 优点 缺点
UPVC 抗腐蚀力强，易于粘合，价廉，质地坚硬。 有 UPVC 单体和添加剂渗出，不适用于热水输送，接头粘合技术要求高，固化时间较长。
HDPE 韧性好，较好的疲劳强度，耐温度性能较好，质轻，可挠性和抗冲性能好。 熔接需要电力，机械连接，连接件大。
PEX 耐温性能好，抗蠕变性能好。 只能用金属件连接，不能回收重复利用。
PB 耐温性能好，良好的抗拉、抗压强度，耐冲击，低蠕变，高柔韧性。 国内还没有 PB 树脂原料，依赖进口，价高。
PP-R 耐温性好。 在同等压力和介质温度的条件下，管壁最厚。
CPVC 耐温性最好，抗老化性能好。 价高，仅适用于热水系统。
PEX-Al-PEX 易弯曲成形，完全消除氧渗透，线膨胀系数小。 管壁厚薄不均匀。
ABS 强度大，耐冲击。 耐紫外线差，粘接固化时间较长。
各种塑料管材的耐温性能比较表（包含部分复合管）
管材 长期使用温度（℃） 短期使用温度（℃） 软化温度（℃）
UPVC ≤ 40
HDPE ≤ 60 ≤ 80 121
PB ≤ 90 ≤ 95 124
ABS ≤ 60 ≤ 80 94
PP-R 、 PP-C ≤ 60 ≤ 90 140
PEX ≤ 90 ≤ 95 133
CPVC ≤ 90 ≤ 95 125
PEX-Al-PEX ≤ 60 ≤ 90 133
PE-Al-PE ≤ 40
各种塑料管材的耐压性能比较表（包含部分复合管）
管材 工作压力(Mpa) 试样试验压力(Mpa) 接头密封试验(Mpa) 爆破压力(Mpa)
UPVC 42/h De ≤ 90, De>90,
PEX 95 ℃， 常温
ABS h 4 ～ 8
PB ～ 冷水， 热水
PP-R ， PP-C 常温，75 ℃ 20 ℃， 11h ， 16Mpa80 ℃， 48h ， ℃，170h
HDPE 热水， 冷水
PEX-Al-PEX ～95 ℃， 1h ～
1、硬聚氯乙烯UPVC管：硬聚氯乙烯管是 PVC 树脂在一定温度下添加铅、锡、镭、汞等金属化合物作为稳定剂熔融而成，管道初次使用有重金属析出。荷兰海牙水厂对 A、B、C、D几个厂家生产的 UPVC 管进行了一小时的铅渗析实验，实验条件为：管长4ｍ，流速为 h ，从实验结果可以看出，铅析出量随着时间的延长，浓度会减小，但水温和 pH 值对铅渗析量有很大影响，pH 值为中性时，渗析量最小；pH 值减小或增加都将加大管材的铅渗析量；水温越高，管网中水停留时间越长，铅的渗析量越大。建筑用UPVC管，管材外径由Φ 20 至Φ 315 ，工作压力为 ～ 。连接方式小口径为承插式粘接，大口径为承插胶圈连结。供水温度不高于 40 ℃。由于 UPVC 开发早，采用原料全部国产，造价低，国内市场较大。
2、高密度聚乙烯HDPE管：高密度聚乙烯管是由80级以上聚乙烯挤出而成，管材寿命长、无毒、韧性好，有较好的疲劳强度和抗冲击性能，脆化温度可达-70℃。管材规格为Φ20 至Φ65，连结方式为热熔焊接。室外大口径 管采用 热熔对接，长距离管线无接口，施工安装极为方便。高密度聚乙烯管适用于输送温度不高于60℃的介质，主要用于市政供水系统、建筑给水系统、纯净水、化工、医药、造纸、农业改水工程用管及电线电缆导管。
