校医院配电箱、配电柜技术要求

校医院配电箱、配电柜技术要求是对设备的基本要求，卖方提供设备除满足本要求外，同时应符合国家及电力部有关标准和技术规范。本要求经买方、卖方双方确认后作为订货合同的一部分，随合同正本生效并具有同等的法律效力。

一、技术标准

GB7251 低压成套开关设备

GB9466 低压成套开关设备基本试验方法

GB4942.2 低压电气外壳防护等级

GB3047.1 面板、架和柜的基本尺寸

GB/T762 标准电流

BG156 标准电压

GB2900.18 电工名词术语低压电气

GB2681 电工成套设备装置中的指示灯的按扭的颜色

GB4026 电器接线端子的识别和字母数字符号标准接线端子通则

GB4205 控制电气设备的操作标准运动方向

JB3084 电力传动控制站的产品包装及运输规则

JB/Z100-67 化工防腐蚀电工产品金属防腐

二、基本参数 额定绝缘电压 1000 V

额定工作电压 690 V

额定脉冲承受电压Uimp 8 kV

额定工作频率 50~60 Hz

主母线（基本型）最大工作电流 1000A

主母线短时（1S）耐受电流 至 55KA（有效值）

主母线短路峰值电流 至85 KA

配电母线最大工作电流 50-500 A

配电母线短时（1S）耐受电流 至45 KA（有效值）

配电母线短路峰值电流 至75 KA

.

部分内容来源于网络，有侵权请联系删除！ 配电箱验收

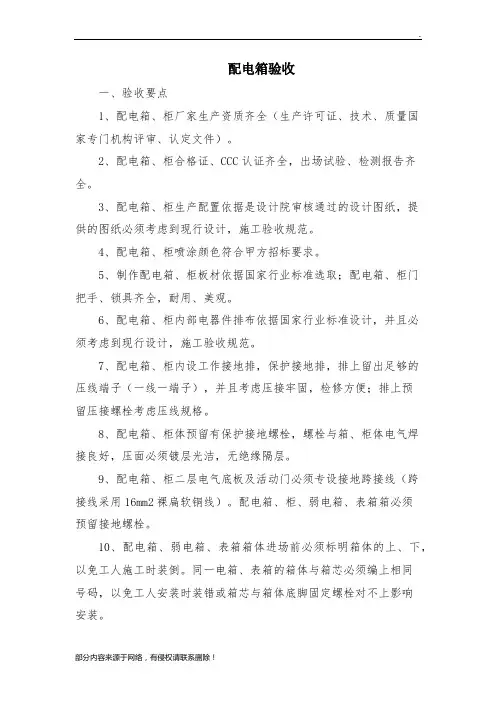

一、验收要点

1、配电箱、柜厂家生产资质齐全（生产许可证、技术、质量国家专门机构评审、认定文件）。

2、配电箱、柜合格证、CCC认证齐全，出场试验、检测报告齐全。

3、配电箱、柜生产配置依据是设计院审核通过的设计图纸，提供的图纸必须考虑到现行设计，施工验收规范。

4、配电箱、柜喷涂颜色符合甲方招标要求。

5、制作配电箱、柜板材依据国家行业标准选取；配电箱、柜门把手、锁具齐全，耐用、美观。

6、配电箱、柜内部电器件排布依据国家行业标准设计，并且必须考虑到现行设计，施工验收规范。

7、配电箱、柜内设工作接地排，保护接地排，排上留出足够的压线端子（一线一端子），并且考虑压接牢固，检修方便；排上预留压接螺栓考虑压线规格。

8、配电箱、柜体预留有保护接地螺栓，螺栓与箱、柜体电气焊接良好，压面必须镀层光洁，无绝缘隔层。

9、配电箱、柜二层电气底板及活动门必须专设接地跨接线（跨接线采用16mm2裸扁软铜线）。配电箱、柜、弱电箱、表箱箱必须预留接地螺栓。

10、配电箱、弱电箱、表箱箱体进场前必须标明箱体的上、下，以免工人施工时装倒。同一电箱、表箱的箱体与箱芯必须编上相同号码，以免工人安装时装错或箱芯与箱体底脚固定螺栓对不上影响安装。 .

部分内容来源于网络，有侵权请联系删除！ 11、配电箱、柜专设工作接地，保护接地及跨接接地点必须有标识并且标识规范耐久。

12、配电箱、柜内电气件必须设可方便拆卸的保护分隔板。箱、柜内主要元器件必须具有网上可查防伪码。

13、配电箱、柜内电气件必须有标识，标识贴在操作手柄下端，且字体机打，塑封，固定牢固，不易掉落。

14、配电箱、柜内必须有配电系统图及原理图，图采用机打，塑封，贴箱、柜门内左上侧，并且图固定牢固、美观。

15、配电箱、柜必须有不锈钢制产品铭牌，铭牌用不锈钢钉铆接在箱、柜门内左上侧或中上侧。

实用文档

. 河南省电力公司农网400VJP柜技术标准

1 范围

1.1 本标准规定了400V 户外农网配电箱柜和机井通电台区配电箱的使用条件、性能参数、技术要求、试验要求、标志、包装、运输和贮存等方面内容。

1.2 本标准适用于交流频率50Hz，额定电压为400V农村电网中，安装于容量为315kVA及以下变压器端，具备计量、测量、控制、保护、电能分配、动态无功补偿等功能为一体的户外低压配电箱。型号为XZW-100、200、315KVA。

2 标准性引用文件

以下文件中的条款通过本标准的引用而成为本标准的条款。其最新版本适用于本标准。

GB4208-2021 外壳防保护等级〔IP代码〕〔IEC 60529-2001，IDT〕

GB7251-2005 低压成套开关设备和控制设备

GB/T 15576-1995 低压无功功率静态补偿装置总技术条件

DL/T 842-2003 低压并联电容器装置使用技术条件

GB/T 12747 自愈式低压并联电容器

GB/T 1208 电流互感器

DL/T 725-2000 电力用电流互感器订货技术条件

GB/T 7251-2006 低压成套开关设备

GB/T 3793 电控设备第二局部分装有电子器件的电控设备

GB/T 2681 电工成套装置中导线颜色

GB/T 2682 电工成套装置中的指标灯和按钮颜色

GB/T 5585.1-2005 电工用铝、铝及其合金母线

GB1497-85 低压电器根本标准

GB9466 低压成套开关设备根本实验方法

DL/T 620 交流电气装置的过电压保护和绝缘配合

GB7251.1-2005 低压成套开关设备与控制设备

GB13955-2005 剩余电流动作保护装置安装和运行

配电箱技术规格书

一、 概述

本项目名龙城房建工程。

配电箱主要为新建建筑物各房间提供电源。

安装方式：内嵌。

设计规模：照明、动力、信号、控制、插座等配电箱。

二、技术要求

主要技术参数：

主回路额定电压： 380V /220V

辅助回路额定电压： 220V

额定频率： 50HZ

额定绝缘电压： 660V

工频耐压： 主回路2500V

防护等级： IP3X

具有防潮、防尘、防霉、耐腐蚀能力。

1、断路器、接触器：

1.1、MCCB塑料外壳式断路器

1）MCCB断路器须符合并按GB14048-2、IEC60947-2之规定进行定型试验。具有手动及电动操作附脱扣装置，其额定电流及分断容量依各变电站低压系统图低一级。

2）MCCB断路器应具有反时限的三段（或二段）保护式热-磁脱扣器（或电子式脱扣器），具有过载长延时保护和短路保护。其分励脱扣功能详见设计系统图要求。具有快速合、分、自动脱扣性能。

3）漏电断路器：前端应具有漏电动作电流可调连续（或分档）功能。

4）分励功能断路器：分励工作电压：~220V

1.2、MCB微型断路器：

分断能力：参见设计图图纸负荷。

1.3、接触器：

作产品转换时，优先选用节能产品，对长时间运行部分提倡使用节能无声运行产品。

2、双投电源开关：

PC级，一体化式，符合GB/T14048.11《自动转换开关电器》-2002。 3、电源浪涌保护器（SPD）：

该级冲击容量≤45KA，使用单相并联模块化结构，便于安装及更换。

按照设计图纸，不同界面采用80KA或40KA等级

4、导体：

4.1、母线

1）、配电母线(垂直母线)材质为电解一级电工铜，组装在阻燃塑料功能板中,与主母线联接。

2）、柜内设有独立的PE接地系统和N中性导体 ,各回路接地或接零都可就近联接,框架结构件全采用自功螺丝钉联接,具有较高的接地可靠性。
