地图及等高线比例尺

1 第二讲 地图部分(比例尺、等高线地形图)

一、地图三要素：1．比例尺：

（1）公式：

（2）表示形式：

①数字式：1：4000000；②线段式：___________；③文字式：图上1厘米代表实地距离_____千米。

（3）比例尺大小的比较：①根据分母进行比较：分母越大，比例尺越小；分母越小，比例尺越大。②根据地图表示范围进行比较：在图幅相同的情况下，表示的范围越大，比例尺越小；表示的范围越小，比例尺越大。③根据地图表示内容的详略进行比较：在图幅相同的情况下，表示的内容越详细，比例尺越大；表示的内容越简略，比例尺越小。

（4）比例尺的缩放：

①比例尺放大：用原比例尺×放大到的倍数。

例如将1/20000的比例尺放大1倍，即比例尺放大到2倍，放大后的比例尺是___________________。

②比例尺缩小：用原比例尺×缩小到的倍数。（分数倍）。

例如将1/120000的比例尺缩小1/4，即比例尺缩小到3/4，缩小后的比例尺应为：__________________

③缩放后图幅面积的变化：实际范围一致时

比例尺放大后的图幅面积=原图面积×放大到的倍数之平方。如将比例尺放大到原图的2倍，则放大后图幅面积是原来的_________倍。

比例尺缩小后的图幅面积=原图面积×缩小到的倍数之平方。如将比例尺缩小到原图的1/3，则图幅面积为原图的____________________________

[经典例题1]读下面两个岛屿图，回答下面4题。

5.甲岛位于乙岛的

A.西南方向 B.东北方向 C.东南方向 D.西北方向

6.下列说法正确的是

A.甲图比例尺比乙图小 B.甲岛屿的面积比乙岛大

C.甲､乙两岛都在东半球､中纬度 D.甲岛南北距离比乙岛短

[经典例题2] 将1：100000的地图比例尺放大1倍后，下列说法正确的是 ( )

地理比例尺公式是什么 怎么计算

比例尺是表示图上一条线段的长度与地面相应线段的实际长度之比。公

式为：比例尺=图上距离与实际距离的比。比例尺有三种表示方法：数值比例

尺、图示比例尺和文字比例尺。

1 地图的基本知识及公式比例尺的计算公式是：比例尺=图上距离/实地距离

比例尺：

比例尺是表示图上距离比实地距离缩小或扩大的程度。公式为：比例尺=图

上距离与实际距离的比。比例尺有三种表示方法:数字式，线段式，和文字式。

三种表示方法可以互换。一般讲，大比例尺地图，内容详细，几何精度高，

可用于图上测量。小比例尺地图，内容概括性强，不宜于进行图上测量。

地图使用应注意的事项：

1、地图的三要素是比例尺、方向和图例。

2、比例尺的三种表达方式线段式、数字式和文字式比例尺。

3、当地图的图幅大小相等时，比例尺越大，反映的内容越详细，表示的范

围越小。

4、地图上辨别方向的方法：指向标、经纬网，如果前两者均没有，则按照

“上北下南，左西右东”定方向。

比例尺与坡度大小的关系：

1.图幅大小相同的情况下，等高线图上等高距和等高线疏密度相同时，比

例尺越大，坡度越大；

2.图幅大小相同的情况下，等高线图上比例尺和等高线疏密度相同时，等

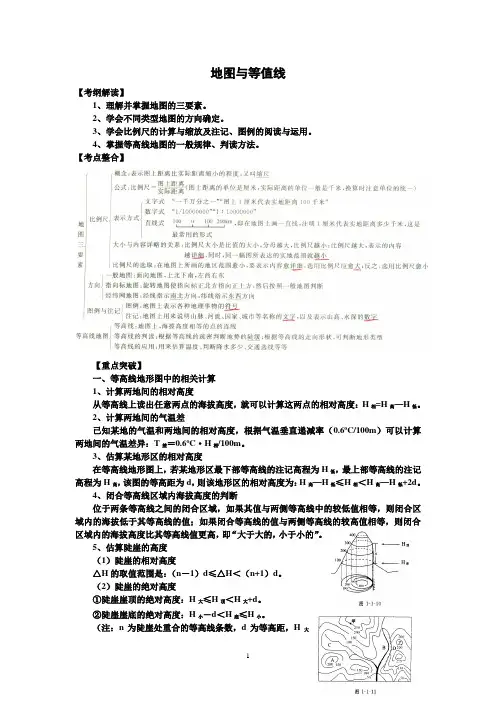

1 地图与等值线

【考纲解读】

1、理解并掌握地图的三要素。

2、学会不同类型地图的方向确定。

3、学会比例尺的计算与缩放及注记、图例的阅读与运用。

4、掌握等高线地图的一般规律、判读方法。

【考点整合】

【重点突破】

一、等高线地形图中的相关计算

1、计算两地间的相对高度

从等高线上读出任意两点的海拔高度，就可以计算这两点的相对高度：H相=H高—H低。

2、计算两地间的气温差

已知某地的气温和两地间的相对高度，根据气温垂直递减率（0.6oC/100m）可以计算两地间的气温差异：T差＝0.6oC·H相/100m。

3、估算某地形区的相对高度

在等高线地形图上，若某地形区最下部等高线的注记高程为H低，最上部等高线的注记高程为H高，该图的等高距为d，则该地形区的相对高度为：H高—H低≤H相＜H高—H低+2d。

4、闭合等高线区域内海拔高度的判断

位于两条等高线之间的闭合区域，如果其值与两侧等高线中的较低值相等，则闭合区域内的海拔低于其等高线的值；如果闭合等高线的值与两侧等高线的较高值相等，则闭合区域内的海拔高度比其等高线值更高，即“大于大的，小于小的”。

5、估算陡崖的高度

（1）陡崖的相对高度

△H的取值范围是：（n－1）d≤△H＜（n+1）d。

（2）陡崖的绝对高度

①陡崖崖顶的绝对高度：H大≤H顶＜H大+d。

②陡崖崖底的绝对高度：H小－d＜H底≤H小。

（注：n为陡崖处重合的等高线条数，d为等高距，H大

2 为重合等高线中海拔最大的，H小为重合等高线中海拔最小的。）

二、等高线地形图的绘制与应用

1、绘制步骤

（1）绘剖面图的水平基线

如果要求所绘剖面图的水平比例尺与等高线图相同，则画一条与剖面线等长的线段，即可作为剖面图的水平基线，例如上图的A′B′。如果对剖面图的水平比例尺未作要求，为了绘图方便，也应选用与等高线图相同的水平比例尺。

（2）确定适宜的垂直比例尺，画出纵坐标，规定剖面基线所代表的高程。

第３１卷第５期　２０１７年１０月　黑龙江工程学院学报　Ｊｏｕｒｎａｌ　ｏｆ　Ｈｅｉｌｏｎｇｊ　ｉａｎｇ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ　ＶｏＬ　３１，Ｎｏ．５　

０Ｃｔ．，２０１７　

ＤＯＩ：１０．１９３５２／ｊ．ｃｎｋｉ．ｉｓｓｎ１６７１—４６７９．２０１７．０５．００４　

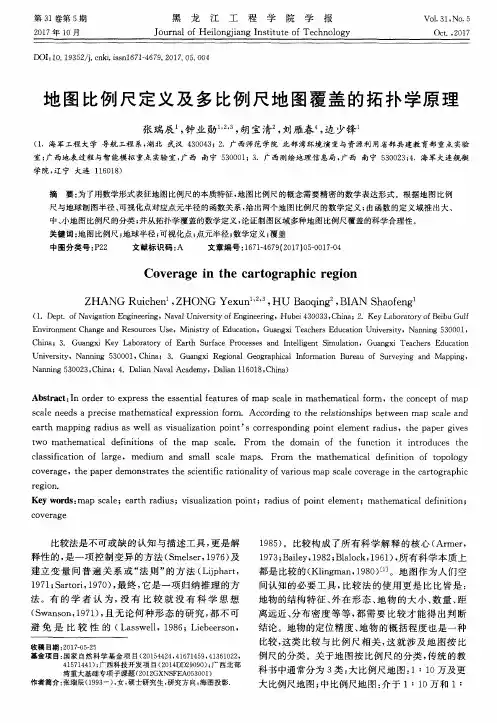

地图比例尺定义及多比例尺地图覆盖的拓扑学原理　
