汽车线束的生产工艺

汽车线束工艺要求

1. 汽车线束的概念和作用

1.1 汽车线束的定义

1.2 汽车线束的组成和功能

2. 汽车线束制造工艺

2.1 电线的选择和准备

2.2 电线剥离和绝缘处理

2.3 电线的捻合和绞合

2.4 电线的绑扎和固定

3. 汽车线束连接工艺

3.1 线束头部的制作和安装

3.2 线束的插接和连接

3.3 线束的绝缘和封装 3.4 线束的测试和验证

4. 汽车线束质量控制

4.1 线束的外观检查

4.2 线束的电气性能检测

4.3 线束的可靠性测试

4.4 线束的标识和追溯

5. 汽车线束工艺的改进和创新

5.1 制造工艺的自动化和智能化

5.2 材料的创新和优化

5.3 工装和设备的改进

5.4 工艺流程的优化和规范化

结论

汽车线束是汽车电气系统中的重要组成部分，起着将多根电线集中、连接和保护的作用。为了确保汽车线束的质量和可靠性，制造过程中需要遵循一定的工艺要求。

在汽车线束制造工艺中，首先需要选择合适的电线，并对其进行剥离和绝缘处理。然后，将多根电线按照一定的方法进行捻合和绞合，以提高线束的柔韧性和抗干扰能力。最后，对线束进行绑扎和固定，保证线束在使用过程中不会松动或脱落。 在线束的连接工艺中，首先需要制作和安装线束头部，确保线束能够与汽车的其他部件连接。然后，进行线束的插接和连接，保证电信号能够正常传输。接下来，对线束进行绝缘和封装处理，提高线束的耐水、耐油等性能。最后，对线束进行测试和验证，确保线束的质量和可靠性。

在质量控制方面，需要对线束进行外观检查，确保线束表面没有损坏或缺陷。同时，需要对线束的电气性能进行检测，确保线束能够正常工作。此外，还需要进行线束的可靠性测试，模拟实际使用场景下的各种情况。最后，对线束进行标识和追溯，方便后期维修和质量追溯。

为了不断提高汽车线束的质量和工艺水平，需要进行工艺的改进和创新。可以通过制造工艺的自动化和智能化，提高生产效率和质量一致性。同时，可以进行材料的创新和优化，选择更加环保和耐用的材料。此外，还可以改进工艺流程和优化工装设备，提高制造效率和工艺精度。

- 1 - 汽车低压线束加工工艺

汽车低压线束加工工艺是指对汽车低压线束进行加工和制造的技术过程。汽车低压线束是连接汽车电器和电子设备的重要部件，它包含了多条电线和插头，负责传输汽车各个部件之间的电信号和电能。

汽车低压线束加工工艺主要包括以下几个方面：

1.线材选用：选择合适的线材材料，根据要求选择具有耐高温、耐腐蚀、抗老化等特性的线材。

2.线束设计：根据汽车的使用需求，设计出线束的布局、长度、厚度等参数，并考虑线束的防护性能。

3.剥皮及削端：将电线的绝缘层去除，使得导体裸露出来，通过削端来使导体表面光滑。

4.绞合和捻合：将多根电线进行绞合和捻合，保证电线之间不会相互干扰，减小干扰噪声。

5.插头组装：根据插头的型号和要求，将插头组装到线束的末端。

6.包覆和绝缘：对线束进行包覆和绝缘处理，以保障线束的安全性和稳定性。

7.检测和维护：对制造完成的线束进行检测，确保其正常运行。及时维护和更换老化的线束。

上述步骤是汽车低压线束加工工艺中的重要环节，这些步骤都需要严格的控制和操作。汽车低压线束加工工艺的合理和完善可以提高汽车电子设备性能、降低故障率、提高汽车的安全性和稳定性，对于汽车的生产和制造具有重要意义。 - 2 -

线束注塑工艺

随着现代汽车电子化程度的提高，汽车线束逐渐成为了车辆电气架构的一个核心组成部分。线束注塑工艺是生产线束的一种传统工艺，通过这种工艺可以使线束具有较高的可靠性和防水性。那么，究竟什么是线束注塑工艺呢？

线束注塑工艺是将一些特制的塑料袋材料根据汽车线束的尺寸和形状一次性注塑到各个线束末端处的技术。这个过程需要利用线束注塑机器来完成。线束注塑机器可以将线束中的线束组件通过高温并加压的方式固定在塑料壳体中，这样便使线束末端具备了较好的防水性和防护性。

下面，具体介绍一下线束注塑工艺的制作步骤：

步骤一：设计

在进行注塑前，需要对线束进行详细设计。这一步骤主要涉及线束壳体的尺寸、材料和形状等方面的设计。只有设计合理，才能保证线束在注塑时能够固定和保护线束组件。

步骤二：材料准备

注塑材料一般是一种合成塑料，它需要在注塑机器中被加热和压缩。选择正确的注塑材料是非常重要的，与此同时还需要注意塑料颜色和透明度。

步骤三：线束制作

在注塑之前，需要进行线束组装。这个过程需要根据线束设计要求将各个线束组件拼装在一起，注意线束组件的大小和长度。

步骤四：注塑制作

将线束组装好后，需要将线束组装到注塑机器上。然后在塑料坩埚中熔化塑料颗粒并将其塑化。当温度达到所需温度时，可以将混合物注入线束组件中。在注塑过程中，塑料会流入线束壳体中，将线束组件固定在一起，并形成线束的外部保护层。

步骤五：去除注塑件 当塑料材料注入完毕并凝固之后，需要取下线束组件。这个过程可以通过用手拨开壳体并将其从线束上取下来来完成。同时，需要去除塑料中不需要的部分。

步骤六：质量检验

最后，注塑的线束需要经过严格的质量检验才能保证其可靠性。需要检查线束外观、尺寸、材料等方面的质量。

总的来说，线束注塑工艺是生产线束的一种传统工艺，具有较高的可靠性和防水性。这种工艺在今天仍然被广泛使用，是汽车电子化的必备技术之一。

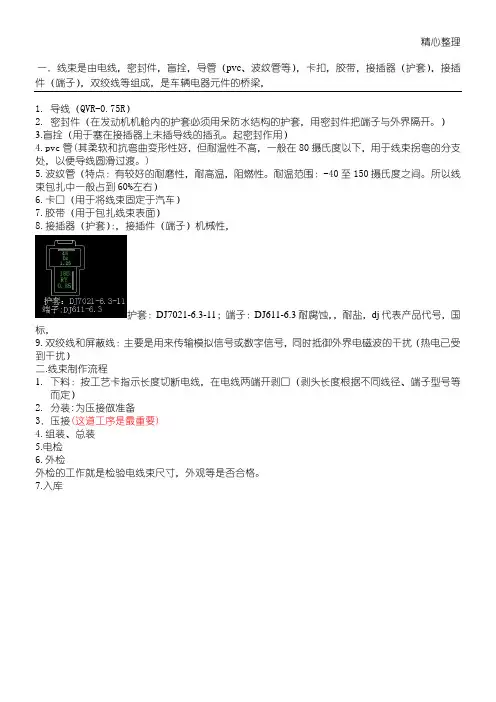

精心整理

一．线束是由电线，密封件，盲拴，导管（pvc、波纹管等），卡扣，胶带，接插器（护套），接插件（端子），双绞线等组成，是车辆电器元件的桥梁，

1. 导线（QVR-0.75R）

2. 密封件（在发动机机舱内的护套必须用呆防水结构的护套，用密封件把端子与外界隔开。）

3.盲拴（用于塞在接插器上未插导线的插孔。起密封作用）

4.pvc管(其柔软和抗弯曲变形性好，但耐温性不高，一般在80摄氏度以下，用于线束拐弯的分支处，以便导线圆滑过渡。)

5.波纹管（特点：有较好的耐磨性，耐高温，阻燃性。耐温范围：-40至150摄氏度之间。所以线束包扎中一般占到60%左右）

6.卡口（用于将线束固定于汽车）

7.胶带（用于包扎线束表面）

8.接插器（护套）：，接插件（端子）机械性，

护套：DJ7021-6.3-11；端子：DJ611-6.3耐腐蚀，，耐盐，dj代表产品代号，国标，

9.双绞线和屏蔽线：主要是用来传输模拟信号或数字信号，同时抵御外界电磁波的干扰（热电已受到干扰）

二.线束制作流程

1. 下料：按工艺卡指示长度切断电线，在电线两端开剥口（剥头长度根据不同线径、端子型号等而定）

2. 分装:为压接做准备

3．压接(这道工序是最重要)

4.组装、总装

5.电检

6.外检

外检的工作就是检验电线束尺寸，外观等是否合格。

7.入库
