金相检测方法

金相试验操作方法和试验规程

1. 试样制备：

1.1 试样截取的方向，垂直于径向，长度不超过8mm。

1.2 试样可用手锯或切割机床等切取，不论用何种方法取样均应

注意试样的温度条件，必要时用水冷却，以避免正式试样因过热而改

变其组织。

2. 试样的研磨

2.1 准备好的试样，先在粗砂轮上磨平，候磨痕均匀一致后，即

移至细砂轮上续磨，磨时须用水冷却试样，使金属的组织不因受热而

发生变化。

2.2 经砂轮磨好、洗净、吹干后的试样，随即依次在由粗到细的

各号砂纸上磨制，可采用在预磨机上进行磨制，从粗砂纸到细砂纸、

再换一次砂纸，试样须转90°角与旧磨良成垂直方向。

2.3 经预磨后的试样，先在抛光机上进行粗抛光(•抛光织物为细

绒布、抛光液为W2.5 金刚石抛光膏)，然后进行精抛光(抛光织物为

锦丝绒，抛光液为W1.5 金刚石抛光膏)•抛光到试样上的磨痕完全除

去而表面像镜面时为止，即粗糙度为Ra0.04以下。

3. 试样的浸蚀

3.1 精抛后的试样，便可浸入盛于玻璃皿之浸蚀剂中进行浸蚀。

浸蚀时，试样可不时地轻微移动，但抛光面不得与皿底接触。

3.2 浸蚀剂一般采用4％硝酸酒精溶液。

3.3 浸蚀时间视金属的性质、检验目的及显微检验的放大倍数而

定，以能在显微镜下清晰显出金属组织为宜。

3.4 试样浸蚀完毕后，须迅速用水洗净，表面两用，酒精洗净，

然后用吹风机吹干。

4. 金相显微组织检验

4.1 金相显微镜操作按仪器说明书规定进行。

4.2 金相检验包括浸蚀前的检验和浸蚀后的检验，浸蚀前主要检

验钢件的夹杂物和铸件的石墨形态、浸蚀后的检验为试样的显微组

织。按有关金相标准进行检验。

5. 使用金相显微镜注意事项：

5.1 取用镜头时，应避免手指接触透镜的表面，镜头平时应放在

干燥器中妥善有效。

5.2 物镜与试样表面接近时，调节时勿使物镜头与试样接触。

5.3 显微镜不使用时需用防尘罩盖起。

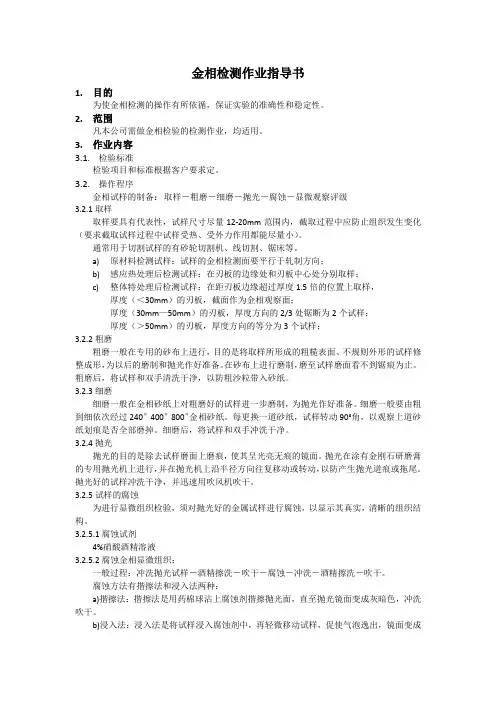

金相检测作业指导书

1. 目的

为使金相检测的操作有所依循，保证实验的准确性和稳定性。

2. 范围

凡本公司需做金相检验的检测作业，均适用。

3. 作业内容

3.1. 检验标准

检验项目和标准根据客户要求定。

3.2. 操作程序

金相试样的制备：取样－粗磨－细磨－抛光－腐蚀－显微观察评级

3.2.1取样

取样要具有代表性，试样尺寸尽量12-20mm范围内，截取过程中应防止组织发生变化（要求截取试样过程中试样受热、受外力作用都能尽量小）。

通常用于切割试样的有砂轮切割机、线切割、锯床等。

a) 原材料检测试样：试样的金相检测面要平行于轧制方向；

b) 感应热处理后检测试样：在刃板的边缘处和刃板中心处分别取样；

c) 整体特处理后检测试样：在距刃板边缘超过厚度1.5倍的位置上取样，

厚度（＜30mm）的刃板，截面作为金相观察面；

厚度（30mm—50mm）的刃板，厚度方向的2/3处锯断为2个试样；

厚度（＞50mm）的刃板，厚度方向的等分为3个试样；

3.2.2粗磨

粗磨一般在专用的砂布上进行，目的是将取样所形成的粗糙表面、不规则外形的试样修整成形，为以后的磨制和抛光作好准备。在砂布上进行磨制，磨至试样磨面看不到锯痕为止。粗磨后，将试样和双手清洗干净，以防粗沙粒带入砂纸。

3.2.3细磨

细磨一般在金相砂纸上对粗磨好的试样进一步磨制，为抛光作好准备。细磨一般要由粗到细依次经过240＃ 400＃ 800＃金相砂纸。每更换一道砂纸，试样转动90°角，以观察上道砂纸划痕是否全部磨掉。细磨后，将试样和双手冲洗干净。

3.2.4抛光

抛光的目的是除去试样磨面上磨痕，使其呈光亮无痕的镜面。抛光在涂有金刚石研磨膏的专用抛光机上进行，并在抛光机上沿半径方向往复移动或转动，以防产生抛光道痕或拖尾。抛光好的试样冲洗干净，并迅速用吹风机吹干。

3.2.5试样的腐蚀

为进行显微组织检验，须对抛光好的金属试样进行腐蚀，以显示其真实，清晰的组织结构。

材料理化性能检验中的金相检验方法及应用

摘要：金相检验是一种重要的材料理化性能检验方法，通过对材料的组织结构和相态变化进行观察和分析，评估材料的结构、组织和性能。它在材料科学和工程领域具有广泛的应用价值，对于材料研究、品质控制和产品开发等方面起着重要的作用。

关键词：材料；理化性能检验；金相检验方法；应用

引言

金相检验是材料科学和工程领域中常用的一种材料理化性能检验方法。金相检验通过观察材料的组织结构和相态变化，以及对材料的显微特征进行分析，来评估材料的结构、组织和性能。它在材料研究、品质控制和产品开发等方面具有重要的应用价值。

1材料理化性能检验的特点

材料理化性能检验是评估材料性能和质量的重要手段，它具有一些独特的特点。这些特点不仅影响着检验方法的选择和执行，还对结果的准确性和可靠性产生重要影响。本文将详细介绍材料理化性能检验的特点。

1.1材料理化性能检验具有多元化的测试项目

材料的性能涵盖了许多方面，包括力学性能、物理性能、化学性质、热学性质等。因此，材料的理化性能检验需要依据具体的测试目的和要求，选择相应的测试项目进行检测。例如，力学性能可以通过拉伸、压缩、弯曲等试验进行评估；物理性能可以通过密度、磁性、电导率等指标进行测定；化学性质可以使用化学分析方法检测元素含量和组成等。 1.2材料理化性能检验需要针对不同材料和应用环境选择合适的测试方法不同材料具有不同的特性和应用需求，因此在检验过程中需要根据具体情况选择和开发适当的测试方法。例如，对于金属材料，常用的试验方法包括拉伸试验、冲击试验、硬度试验等；对于聚合物材料，可以进行热分析、拉伸弯曲测试等；对于陶瓷材料，可以进行脆性断裂强度测试等。此外，还需要考虑测试环境的因素，如温度、湿度、压力等。

1.3材料理化性能检验需要严格控制和遵守标准规范

在进行检验时，必须参照相应的国家或行业标准，确保测试过程的准确性和可重复性。标准规范提供了详细的测试步骤和要求，帮助测试人员正确执行测试，并通过比较和解释结果进行评估。同时，标准化的测试方法还便于不同实验室之间的数据比较和参照，提高了测试结果的可靠性和可信度。

磨金相的步骤

介绍

磨金相是一种常见的金相检测方法，可以通过磨削、打磨、腐蚀和显微观察等步骤来检测金属材料的组织结构。本文将详细介绍磨金相的步骤。

准备工作

在进行磨金相之前，需要准备以下工作： 1. 金相试样：选择合适的金属材料，将其切割成适当大小的试样。 2. 样品固定：将试样固定在金相磨削机上以保持试样平整。 3. 磨削液：选择适当的磨削液，在磨削过程中保持试样与磨削片之间的冷却和润滑。

磨削

磨削是磨金相的第一步，其目的是去除试样表面的污物和氧化层，以便进行后续的打磨和腐蚀。以下是磨削的步骤： 1. 选择适当的磨削片：根据试样的硬度和组织结构选择合适的磨削片。一般情况下，使用金刚石磨削片可用于大多数金属材料。

2. 磨削片的安装：将磨削片安装到金相磨削机上，并根据需要调整磨削速度和压力。 3. 磨削过程：将试样与磨削片接触，以适当的速度和压力进行磨削。磨削方向一般应与后续打磨方向垂直，以避免形成不良的磨削痕迹。 4. 清洁处理：磨削完毕后，用清洁剂和刷子清洗试样表面，以去除剩余的磨削液和颗粒。

打磨

打磨是磨金相的第二步，通过打磨可以使试样表面更加光滑，便于后续的腐蚀和显微观察。以下是打磨的步骤： 1. 选择合适的打磨纸：根据试样硬度和所需的粗糙度选择合适的打磨纸。一般情况下，先使用粗砂打磨纸，再逐渐过渡到较细的打磨纸。 2. 打磨片的安装：将打磨纸安装到金相磨削机上，并根据需要调整打磨速度和压力。 3. 打磨过程：将试样与打磨纸接触，沿着一定的方向进行打磨。为了避免形成不均匀的打磨痕迹，应适当改变打磨方向。 4. 清洁处理：打磨完毕后，用清洁剂和刷子清洗试样表面，以去除剩余的打磨剂和颗粒。 腐蚀

腐蚀是磨金相的重要步骤，通过腐蚀可以显现出试样的组织结构。以下是腐蚀的步骤： 1. 选择适当的腐蚀剂：根据试样的材料和所需的显微观察效果选择适当的腐蚀剂，常用的腐蚀剂有酸性、碱性和氧化性腐蚀剂。 2. 腐蚀液的配制：按照腐蚀剂的配比要求将腐蚀液配置好。 3. 腐蚀过程：将试样浸泡在腐蚀液中，根据需要控制腐蚀时间和温度。过长或过短的腐蚀时间都可能影响到试样的观察效果。 4.
