CAD扩展工具(Express Tools)主要命令及其功能

介绍

AutoCAD提供了不少好用的扩展工具，在安装的时候注意要选上 Express

Tool，这些工具才能装上，低版本的安装中有些叫 Bonus。有些国产CAM扩展 工具比AutoCAD更丰富，例如浩辰CAD不仅几乎有AutoCAD全部的扩展工具， 还有根据用户的提出需求增加的几十种工具。

CAD勺扩展工具分为几大类：图层管理、图块编辑、文字编辑、标注编辑、 文件管理、特殊绘图工具等等， 有些工具非常方便， 可以有效提高你的操作效率。 在后期的版本中，

有些扩展工具的功能逐步变成了常规功能， 例如图层工具现在 在格式菜单中也能调用，云线、区域覆盖( wipeout )、快速引线等功能已经成 为基本绘图命令，放到常规功能菜单中去了。 下面简单介绍一下一些常用的功能。

图层工具：很多已经是CAD的基本命令，但很多命令，大家还没怎么用过。

LMA N图层状态管理器，可以将图层的状态保存起来，随时进行切换。也可 以将图层状态写入文件或从文件中加载文件

LAYMC：图层匹配，可以将对象的图层匹配为其他对象的图层。

LAYCU：R 设置为当前层，将选择对象移动到当前层上。

LAYISO图层隔离，点选或框选对象，只显示选择对象的图层，将其他图层 关闭，可以简化图形，方便操作

LAYFRZ图层冻结，选择一个或多个对象，冻结对象所在图层

LAYOFF 关闭图层，选择一个或多个对象，关闭对象所在图层

LAYLCK锁定图层，选择一个或多个对象，锁定对象所在图层

LAYULK图层解锁， 选择一个或多个对象，解除对象所在图层的锁定

LAYON 打开所有图层，将所有被关闭的图层打开

LAYTHW图层解冻，将所有被冻结的图层解冻

文字工具：

TEXTFIT:文字拟合，设置文字的宽度，压缩或拉伸文字

TEXTMASK文字遮罩，可以生成遮罩来遮挡文字后面的重叠对象

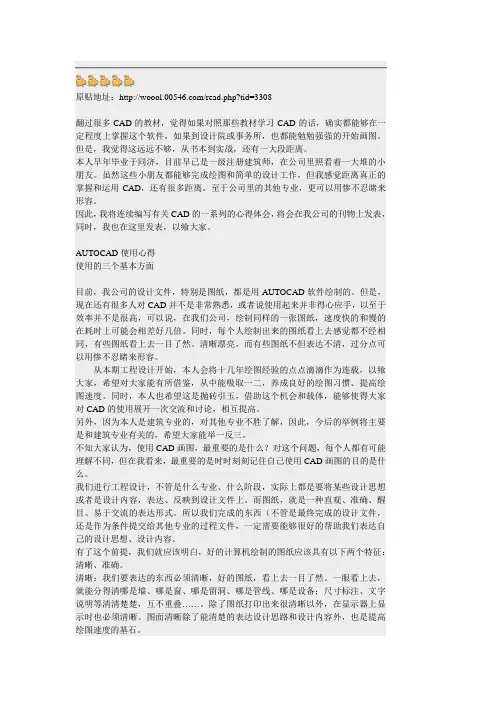

原贴地址：/read.php?tid=3308

翻过很多CAD的教材，觉得如果对照那些教材学习CAD的话，确实都能够在一定程度上掌握这个软件，如果到设计院或事务所，也都能勉勉强强的开始画图。但是，我觉得这远远不够，从书本到实战，还有一大段距离。

本人早年毕业于同济，目前早已是一级注册建筑师，在公司里照看着一大堆的小朋友。虽然这些小朋友都能够完成绘图和简单的设计工作，但我感觉距离真正的掌握和运用CAD，还有很多距离。至于公司里的其他专业，更可以用惨不忍睹来形容。

因此，我将连续编写有关CAD的一系列的心得体会，将会在我公司的刊物上发表，同时，我也在这里发表，以飨大家。

AUTOCAD使用心得

使用的三个基本方面

目前，我公司的设计文件，特别是图纸，都是用AUTOCAD软件绘制的。但是，现在还有很多人对CAD并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，在我们公司，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。同时，每个人绘制出来的图纸看上去感觉都不经相同，有些图纸看上去一目了然、清晰漂亮，而有些图纸不但表达不清，过分点可以用惨不忍睹来形容。

从本期工程设计开始，本人会将十几年绘图经验的点点滴滴作为连载，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对CAD的使用展开一次交流和讨论，相互提高。

另外，因为本人是建筑专业的，对其他专业不胜了解，因此，今后的举例将主要是和建筑专业有关的，希望大家能举一反三。

不知大家认为，使用CAD画图，最重要的是什么？对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD画图的目的是什么。

我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。

cad怎么将标注箭头变成斜的

篇一：CAD怎么修改标注字体大小及实心箭头的画法 CAD怎么修改标注字体大小及实心箭头的画法 标注是CAD的基本元素，CAD标注字体大小直接影响图纸的查看和打印效果，这里以CAD 2008为例详细介绍CAD修改标注字体大小的方法。 ?

AUTO CAD 2008 方法/步骤 1. 打开一张CAD图纸，依次点击菜单栏的标注- 标注样式 ，打开标注样式管理器。或者直接按快捷D打开标注样式管理器。2. 如图所示，CAD默认的标注有两种：ISO-25和STANDARD, 前者是国标，后者是内置。这里我们选择ISO-25，点击“修改” 3. 在弹出的对话框中选择字体，在图示位置修改字体高度就可以改变CAD标注。4. 这里我们把字体高度从2.5改成5，看看修改前后图纸标注的更改效果。 END ? 标注样式管理器中注意选择你需要修改的标注。 不少人在工程制图中，CAD尺寸标注之后，有修改标注尺寸文字的需要，比如因为文字太小看不清楚，需要将其变大；或者是标注文字太大，显示相互叠加而看不清；对于少量文字修改，直接双击，利用特性就可以更改，但实际工程中，图纸内容基本都很大，这个方式操作是不现实的；CAD操作很多是个人技巧性的东西，不同操作的效率有着天壤之别，下面讲个人高效、精确修改CAD标注尺寸字体大小的的技巧经验。 CAD中箭头怎么画条，定义成图块，可重复使用。 3、PL命令，设置不同的线宽，形成箭头，定接绘制线条，没有捷径，通过设置填充模式，可以生成很多漂亮箭头。 平旋转一下就可以了。你要多个就重复一下 CAD多段线怎么画空心的箭头？ 你如果已经画好实心的箭头了，那你按【CTRL+1】出来特性后，再选中箭头，左边下拉到直线和箭头，【箭头】你可以从下拉菜单找到空心的！ 为什么CAD图纸，在这张上箭头是实心的，复制到另一张上就成空心的呢？多段线也是，再另张图上画就是空心的 了篇二：cad空心箭头的改变方法 【适用版本】 所有版本 在命令行上键入FILLMODE命令，输入1可将其变为实心，输入0则显示空心线框。注意，修改设置后，新画的线条按新设置显示，已有的线条需重新生成（REGEN）才能改变显示样式。命令: fillmode↙ 输入 FILLMODE 的新值 0 :1↙ 我的CAD标注箭头为什么变成空心的了 悬赏分：10 - 解决时间：2009-4-29 16:41 虽然我已经在命令行直接输入fill然后回车，然后输入on，回车。能够把箭头改为实心的，但下一次打开这个文件时，箭头又变为空心的了，这是怎么回事？还有，我在工

ACAD使用技巧（内附EXPRESS命令详解）

提交日期：2003-08-10 浏览: 3176

为DWG文件“减肥”

由于工作需要，我们经常把大量的Auto－CAD绘制的DWG图形文件作为电子邮件的附件在互联网上传输，为经济快捷起见，笔者近来特意琢磨如何为DWG文件“减肥”，得到经验三条，在此介绍给大家。

方法一：用PURGE命令。

用PURGE命令把图形中没有使用过的块、图层、线型等全部删除，可以达到减小文件的目的。如果文件仅用于传送给对方看看或是永久性存档，在使用PURGE命令前还可以作如下工作：

一、把图形中插入的块炸开，使图形中根本不含有块；

二，把线型相同的图层上的元素全部放置在一个图层上，减少图层数量。这样一来就能使更多的图块、图层成为没有使用的，从而可以被PURGE删除，更加精减文件尺寸。使用PURGE命令，用选项All（键入参数a）比较方便。示例如下：

Command:purge

PurgeunusedBlocks/Dimstyles/LAyers/LTypes/SHapes/styles/Mlinestyles/All:aNamestopurge<＊>:（直接回车）

Verifyeachnametobepurged?（直接回车）

Purgeblockcz08?y

Purgeblockcz16?y

PurgelayerCEN?y

PurgelayerHAT?y

Nounreferencedlinetypesfound.

Nounreferencedtextstylesfound.

Nounreferencedshapefilesfound.

PurgedimensionstyleLEAD?y

Nounreferencedmlinestylesfound.

笔者还发现，连续多次使用PURGE命令，并且每次均用选项All，直至出现如下提示，就已经“减肥”到极点了。
