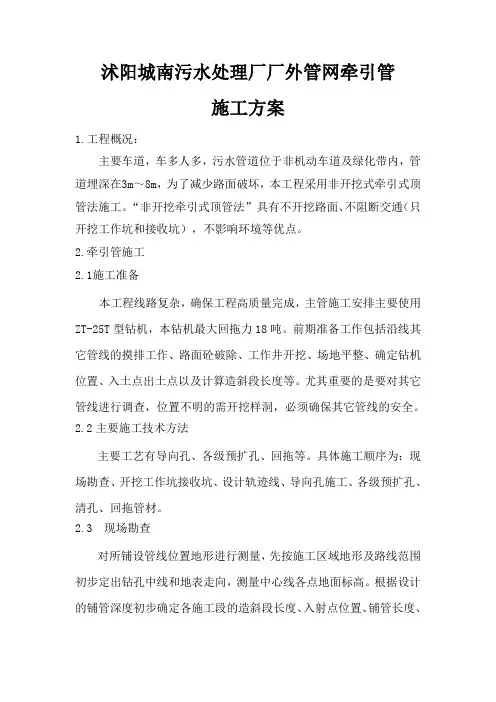

管道牵引方案

沭阳城南污水处理厂厂外管网牵引管

施工方案

1.工程概况：

主要车道，车多人多，污水管道位于非机动车道及绿化带内，管道埋深在3m～8m，为了减少路面破坏，本工程采用非开挖式牵引式顶管法施工。“非开挖牵引式顶管法”具有不开挖路面、不阻断交通（只开挖工作坑和接收坑），不影响环境等优点。

2.牵引管施工

2.1施工准备

本工程线路复杂，确保工程高质量完成，主管施工安排主要使用ZT-25T型钻机，本钻机最大回拖力18吨。前期准备工作包括沿线其它管线的摸排工作、路面砼破除、工作井开挖、场地平整、确定钻机位置、入土点出土点以及计算造斜段长度等。尤其重要的是要对其它管线进行调查，位置不明的需开挖样洞，必须确保其它管线的安全。

2.2主要施工技术方法

主要工艺有导向孔、各级预扩孔、回拖等。具体施工顺序为：现场勘查、开挖工作坑接收坑、设计轨迹线、导向孔施工、各级预扩孔、清孔、回拖管材。

2.3 现场勘查

对所铺设管线位置地形进行测量，先按施工区域地形及路线范围初步定出钻孔中线和地表走向，测量中心线各点地面标高。根据设计的铺管深度初步确定各施工段的造斜段长度、入射点位置、铺管长度、

下管位置，复核甲方提供的各点标高，为钻机施工创造条件。

2.4 工作坑、接收坑开挖

工作坑、接收坑必须高质量完成，工作坑、接收坑均设计为长方形，采用逆筑法施工：工作坑下口内净尺寸为3.5×3.0m，接收坑下口内净尺寸为3.0×3.0m。

工作坑砼标号为C25，护壁厚度为250mm，分三次施工，第一次用镐头机破路面，接着用220型挖掘机进行挖土，人工配合，深度为1.5m（总开挖深度在4.5m以内）～2.4m（总开挖深度在5.4m），上口开挖断面为5.0×4.5m；中间采用人工开挖，开挖断面为4.5×4.0m，深度为1.5m；下口采用人工开挖，开挖断面为4.0×3.5m，深度最多控制在1.5m以内。护壁钢筋采用Ⅱ级Φ12@200双层双向网状分布，底板为素砼，砼标号C25，厚度为200mm，底板下铺设100mm厚碎石垫层。底板另设置一个600×600×600mm砖砌集水坑（丁字型砌筑），用水泵抽水。

第1篇

一、工程概况

本工程为某铁路电气化改造项目，主要内容包括电力牵引管的安装、敷设及验收。电力牵引管作为电气化铁路的重要组成部分，其质量直接关系到铁路电气化系统的稳定运行。为确保施工质量和安全，特制定本专项施工方案。

二、施工依据

1. 《电气化铁路施工及验收规范》

2. 《电力牵引管施工技术规范》

3. 《铁路电气化工程施工质量验收标准》

4. 设计图纸及相关施工图

5. 施工合同及现场实际情况

三、施工组织

1. 施工队伍：由具备相应资质和经验的施工队伍负责电力牵引管的安装、敷设工作。

2. 施工人员：施工人员应经过专业培训，熟悉电力牵引管施工技术及安全操作规程。

3. 施工设备：配备必要的施工设备，如挖掘机、切割机、焊接机、吊车等。

四、施工准备

1. 现场勘查：对施工现场进行详细勘查，了解地质条件、地下管线情况等。

2. 材料准备：根据设计要求，准备合格的电力牵引管、电缆、接头、支架等材料。

3. 施工工具：准备施工所需的工具，如扳手、螺丝刀、电线钳等。

4. 技术交底：对施工人员进行技术交底，明确施工工艺、质量要求、安全注意事项等。

五、施工工艺

1. 沟槽开挖：按照设计要求，开挖沟槽，确保沟槽尺寸、深度符合要求。 2. 管道安装：

- 将电力牵引管按照设计要求进行安装，确保管道连接牢固、密封良好。

- 在管道安装过程中，注意管道的水平和垂直度，确保管道安装精度。

- 安装管道时，应避免碰撞、挤压等损坏管道。

3. 电缆敷设：

- 将电缆按照设计要求进行敷设，确保电缆连接牢固、绝缘良好。

- 电缆敷设过程中，应避免扭曲、交叉等现象。

4. 接头处理：

- 对电缆接头进行密封处理，确保接头防水、防潮、防尘。

- 接头处理应严格按照规范进行，确保接头质量。

5. 支架安装：

- 按照设计要求，安装支架，确保支架固定牢固、水平。

- 支架安装应与管道保持一定距离，避免影响管道散热。

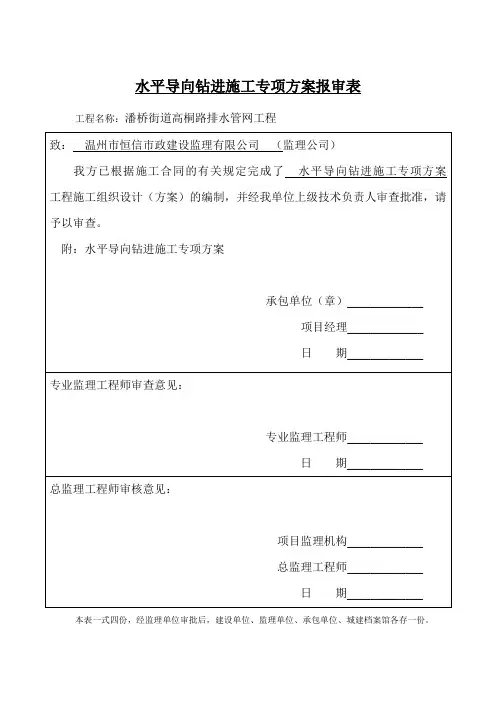

水平导向钻进施工专项方案报审表

工程名称：潘桥街道高桐路排水管网工程

致： 温州市恒信市政建设监理有限公司 （监理公司）

我方已根据施工合同的有关规定完成了 水平导向钻进施工专项方案

工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：水平导向钻进施工专项方案

承包单位（章）_____________

项目经理_____________

日 期_____________

专业监理工程师审查意见：

专业监理工程师_____________

日 期_____________

总监理工程师审核意见：

项目监理机构_____________

总监理工程师_____________

日 期_____________

本表一式四份，经监理单位审批后，建设单位、监理单位、承包单位、城建档案馆各存一份。

潘桥街道高桐路排水管网工程

水平导向钻进

专项施工方案

编制单位：绍兴市市政工程有限公司

编 制 人：

审 核 人：

审 批 人：

编制日期： 2013年09月22日 定向牵引（托管）施工技术方案

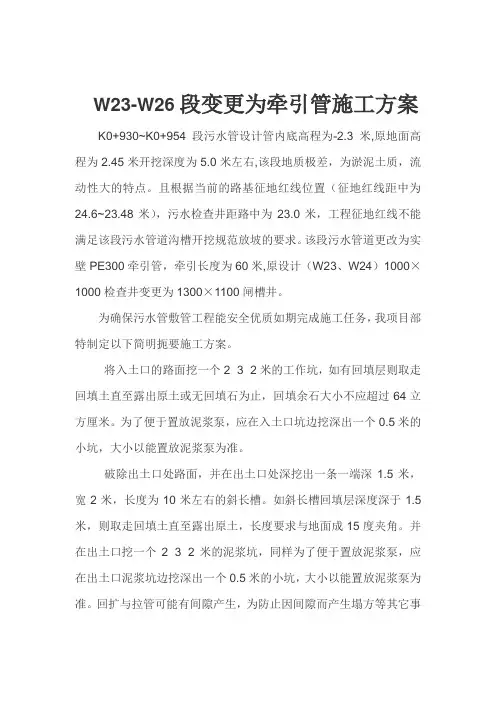

W23-W26段变更为牵引管施工方案

K0+930~K0+954段污水管设计管内底高程为-2.3米,原地面高程为2.45米开挖深度为5.0米左右,该段地质极差，为淤泥土质，流动性大的特点。且根据当前的路基征地红线位置（征地红线距中为24.6~23.48米），污水检查井距路中为23.0米，工程征地红线不能满足该段污水管道沟槽开挖规范放坡的要求。该段污水管道更改为实壁PE300牵引管，牵引长度为60米,原设计（W23、W24）1000×1000检查井变更为1300×1100闸槽井。

为确保污水管敷管工程能安全优质如期完成施工任务，我项目部特制定以下简明扼要施工方案。

将入土口的路面挖一个2×3×2米的工作坑，如有回填层则取走回填土直至露出原土或无回填石为止，回填余石大小不应超过64立方厘米。为了便于置放泥浆泵，应在入土口坑边挖深出一个0.5米的小坑，大小以能置放泥浆泵为准。

破除出土口处路面，并在出土口处深挖出一条一端深1.5米，宽2米，长度为10米左右的斜长槽。如斜长槽回填层深度深于1.5米，则取走回填土直至露出原土，长度要求与地面成15度夹角。并在出土口挖一个2×3×2米的泥浆坑，同样为了便于置放泥浆泵，应在出土口泥浆坑边挖深出一个0.5米的小坑，大小以能置放泥浆泵为准。回扩与拉管可能有间隙产生，为防止因间隙而产生塌方等其它事故发生故用混凝土给予填充。

2、导向孔钻进

准备工作完成后，钻机定位，按照曲线设计图开始施工。利用导向钻机及导向仪，通过检测和控制手段使导向钻头按设计轨迹钻进。穿越道路的管道施工深度以管道设计标高为准。

3、扩孔

导向孔钻进完毕后，根据所牵引管材外径，装上Φ200流道式回括器，将原孔扩大至Φ300mm的左右成形孔；然后根据管外径，装上Φ350的圈式回括器，将孔洞曲线修整并将洞泥圈松；再用Φ400、的桶式回括器将原孔挤压成大于所牵引管材外径的成型孔。在扩孔的时候，利用泥浆混配系统将拌有美国进口化学泥浆的混合液通过钻孔注入回扩器中，通过回扩器的旋转均匀地喷在孔壁上，化学泥浆的主要作用是减少牵引时的磨擦阻力，有助于孔壁的成型。
