压力容器焊接缺陷分析与防治措施

科技视界Science&TechnologyVision

Science&TechnologyVision科技视

界0引言渗漏尧泄漏袁以至引发压力容器爆炸事件是压力容器焊接缺陷的结果袁导致人民安全与庞大的财产亏损遥根据对压力容器事件考察说明,压力容器事件的40%是从焊缝缺陷处开头的遥焊缝的查验在对压力容器实行查验的原委中特别主要遥所以,要早点察觉缺陷,把焊接缺陷控制在相应的领域内,来保证压力容器运营安全遥1压力容器内外表面宏观及几何缺陷1.1错边与角变形在焊接时互相相接的焊接工件没有全部连接在一起,而是错开了一定的地方的就是错边,在组装时段是通常发生错边这种质量缺陷的时间段,也许是由于设计问题或者是焊接工的技术问题因素遥属于几何缺陷的有错边与角变形袁经常会引发应力集中的是压力容器的错边和角变形袁危急时会导致压力容器的运用安全遥1.2咬边一般称之为咬边的是焊接时所根据的焊接参数有问题时或许焊接技术办法运用不妥时袁会让母材上沿着焊趾的目标显露必然的沟槽或者凹下遥同步袁若是埋弧焊的焊接速率太快或者焊机轨道不屈袁也会导致焊件被溶解从而消除相当的深度袁而还会导致焊缝咬边的是当填充金属不能实时填满时遥用规范抗拉强度下限值大于540MPa的钢材和Cr要Mo低合金钢材以及不锈钢材创造的容器和焊接接头系数取为1的容器袁咬边是它焊缝表面不能有的遥0.5mm是别的容器焊缝表面的咬边深度不能大于的袁100mm是咬边接连长度不能大于的袁该焊缝长度的10%是焊缝两边咬边的总共长度不能超过的遥2压力容器焊接的经常见的缺陷2.1夹渣与气孔焊缝边缘有氧割或碳弧气刨残留的熔渣;坡口角度或焊接电流太小,或焊接速度过快袁这是发生夹渣的因素遥电流太小焊接速率太快尧不合适的运条尧运用碱性焊条时袁因为电弧太长或者极性不准确也会导致夹渣等等这些都是产生夹渣这种质量缺陷的因素遥防备发生夹渣的办法是:准确选择坡口分寸,仔细处理坡口边缘,采用适宜的焊接电流与焊接速率,运条摇动要合适遥焊接气孔就是如果在焊接时有气泡滞留在熔池中袁而且这些气泡在冻结的原委中也没有全部冒出袁就或许会在这地方造成必然的空穴遥如果母材或者填充金属表面发生锈蚀尧表面背油污尧水等污染的话就会发生气孔袁这是发生气孔的重要因素遥提防焊接气孔的措施重要有院采取准确的焊接电流和合理的焊接速率曰确保坡口边缘的干涸尧整洁曰严厉依照规矩保存与烘干焊接素料曰不运用腐败的焊条曰若是在施焊以前察觉焊条药皮腐败尧脱落和焊芯锈蚀等时袁要留意严历制止运用遥2.2裂纹焊接缺陷中损害性极大的一种就是裂纹袁它将明显减去承受面积袁重要的是裂纹端部造成锋利缺口袁应力高度集合袁很轻易拓展造成毁坏遥热裂纹是指焊缝金属从液态到固态的结晶原委中发生的裂纹袁它的特点是焊接后马上可以见到,在焊缝中心是产生的多发地,沿焊缝长度目标散布遥热裂纹是因为焊缝冻结紧缩而得到拉应力袁最后开裂造成裂纹曰近缝区金属在高温热轮回影响下是再热裂纹袁强化相碳化物堆积在晶内的位错区上袁使晶内强化水准很大高于晶界强化袁重要由晶界金属来担当的是因为应力松弛而带给的塑形变形袁所有晶界区金属会发生移动遥阻止热裂纹的办法是院一要严历掌控焊接工艺参数袁放慢冷却速率袁适宜提升焊缝外形系数,小电流多层多道焊要尽可能使用袁以防止焊缝中心发生裂纹曰二是仔细实行焊接工艺原则袁采用有理的焊接参数袁以减少焊接应力遥2.3未焊透尧未熔合造成未焊透的因素是焊接时袁接头根部没有全部熔透的局面;造成未熔合的因素是在焊件和焊缝金属或者焊缝层间有部分没熔透的情景遥比较危急的缺陷就是未焊透或者未熔合,因为未焊透或者未熔合,间断或突变是焊缝会发生的,很大程度上贬低了焊缝的强度,以致引发裂纹遥焊件坡口表面氧化膜尧油秽等没有消除洁净,或在焊接时这地方涌入熔渣阻止了金属中间的熔合或运条方法欠妥,电弧斜在坡口一面等因素,都会导致边缘不熔合遥准确采取坡口尺寸是避免未焊透或未熔合的办法,采取焊接电流与速率要正当,坡口表面氧化与油秽要清扫洁净;要透彻清根封底焊,要得当摇摆运条,紧密留意坡口两边的熔合状况遥3压力容器焊接常见缺陷的控制措施3.1错边于角变形错边与角变形一般会发生几何应力集合袁发生贴附弯曲应力遥在大型压力容器的拼装中一般很难防止的就是错边与角变形袁一朝压力容器现出了错边与角变形表象袁想要全部解除也是非常穷困的遥准确的解决措施是要严历实行压力容器生产准则袁把焊接缺陷规定在要求准许的领域之内遥肯定阻止强大的力量组对袁焊接时要采纳相关的防变形办法遥3.2气孔与夹渣一定要严历清除解决气孔与夹渣的焊接缺陷遥防止发生焊接气孔的措施是院筛选适宜的焊接电流于焊接速率曰仔细处理坡口边缘的水份尧油污与锈迹曰严厉依照规则保存尧处理与焙烘焊接素料曰腐败焊条不能用曰如果焊接原委中发掘焊条药皮腐败袁则脱落焊芯锈蚀时袁保证掌控在运用领域之内遥埋弧焊时袁要采用适宜的焊接工艺参数袁尤其是薄板主动焊袁焊接速率或许要减去些遥制止焊接夹渣的措施重要包含院对坡口分寸实行适宜的筛选袁仔细整理坡口的边缘个别袁并采取适宜的焊接电流与焊接的速率遥3.3未焊透与未熔合在手工焊与自动焊的接壤面处经常会呈现未焊透袁重要是要明确它准许缺陷分寸袁若是缺陷分寸准许能够不返修遥在焊缝的金属与坡口的交界面上经常会呈现未熔合袁采纳适宜的措施实行补焊解决袁筛选适宜的坡口与合适焊接的电流袁固定焊接速率袁对坡口表面的氧化皮与油污实行完全整洁袁封底焊清根要完全尧运条摇动要合适袁另外还要紧密留意焊接坡口两侧的熔合状况遥3.4裂纹压力容器损害性比较大的缺陷之一就是裂纹遥因为焊接裂纹的形成繁杂袁形态万千袁很容易扩大袁不能料想的原因有很多袁所以一定要高度看重焊接裂纹的解决遥制止发生裂纹的重要办法是院严历掌控焊接工艺参数尧放慢冷却速率尧合适提升焊缝外形系数尧尽能够使用小电流多层多道焊袁以防止焊缝中心发生裂纹曰需要时可提升母材的预先加热到指定的温度袁适宜加强焊接时的线能量袁可减去结晶裂纹的发生曰依据焊件质料尧焊接工艺评比结局合适调动焊接次序尧仔细实行焊接工艺袁也能减掉裂纹的发生遥导致压力容器焊接缺陷的因素比较多袁所以对压力容器焊接缺陷的解决要从实质状况出发袁表面通联实质袁仔细解析与概括压力容器事件产生的因素与法则袁这样来保证压力容器的安全运营遥4结语跟着焊接技术的快速进展袁当代压力容器已进展成规范的全焊构造遥导致压力容器焊接缺陷的因素有很多袁所以我们渊下转第270页冤压力容器焊接中常见缺陷产生成因及防止措施喻美军1唐强2张思伟1王涛2渊1.中石化中原油建工程有限公司袁河南濮阳457001曰2.中石化中原建设工程有限公司袁河南濮阳457001冤揖摘要铱跟着当代化过程的接连推动,已成为当代液体物流中心不可或缺的首要设施之一的就是压力容器,但与此同时无效危害的要挟也是压力容器要面临的遥要是焊接存在缺陷袁就能够变成渗漏尧流露尧以至惹起压力容器爆炸袁导致人员伤亡与财产的重大亏损遥为此袁确保压力容器在制作原委中的焊接质量袁是确保压力容器安全运营的主要技巧遥揖关键词铱压力容器曰焊接缺陷曰

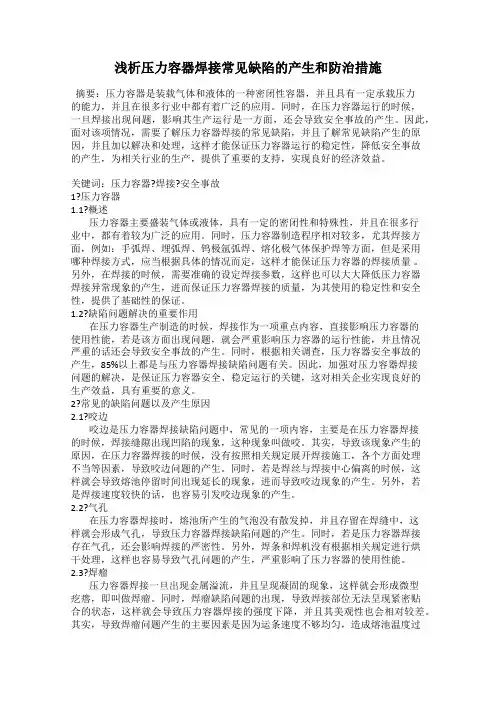

浅析压力容器焊接常见缺陷的产生和防治措施

摘要：压力容器是装载气体和液体的一种密闭性容器，并且具有一定承载压力的能力，并且在很多行业中都有着广泛的应用。同时，在压力容器运行的时候，一旦焊接出现问题，影响其生产运行是一方面，还会导致安全事故的产生。因此，面对该项情况，需要了解压力容器焊接的常见缺陷，并且了解常见缺陷产生的原因，并且加以解决和处理，这样才能保证压力容器运行的稳定性，降低安全事故的产生，为相关行业的生产，提供了重要的支持，实现良好的经济效益。

关键词：压力容器?焊接?安全事故

1?压力容器

1.1?概述

压力容器主要盛装气体或液体，具有一定的密闭性和特殊性，并且在很多行业中，都有着较为广泛的应用。同时，压力容器制造程序相对较多，尤其焊接方面，例如：手弧焊、埋弧焊、钨极氩弧焊、熔化极气体保护焊等方面，但是采用哪种焊接方式，应当根据具体的情况而定，这样才能保证压力容器的焊接质量 。另外，在焊接的时候，需要准确的设定焊接参数，这样也可以大大降低压力容器焊接异常现象的产生，进而保证压力容器焊接的质量，为其使用的稳定性和安全性，提供了基础性的保证。

1.2?缺陷问题解决的重要作用

在压力容器生产制造的时候，焊接作为一项重点内容，直接影响压力容器的使用性能，若是该方面出现问题，就会严重影响压力容器的运行性能，并且情况严重的话还会导致安全事故的产生。同时，根据相关调查，压力容器安全事故的产生，85%以上都是与压力容器焊接缺陷问题有关。因此，加强对压力容器焊接问题的解决，是保证压力容器安全、稳定运行的关键，这对相关企业实现良好的生产效益，具有重要的意义。

2?常见的缺陷问题以及产生原因

2.1?咬边

咬边是压力容器焊接缺陷问题中，常见的一项内容，主要是在压力容器焊接的时候，焊接缝隙出现凹陷的现象，这种现象叫做咬。其实，导致该现象产生的原因，在压力容器焊接的时候，没有按照相关规定展开焊接施工，各个方面处理不当等因素，导致咬边问题的产生。同时，若是焊丝与焊接中心偏离的时候，这样就会导致熔池停留时间出现延长的现象，进而导致咬边现象的产生。另外，若是焊接速度较快的话，也容易引发咬边现象的产生。

压力容器焊接质量问题及控制措施分析

摘要：压力容器在正常运行过程中，会受到高温、高压及腐蚀性化学成分的影响。所以，对焊接工艺质量提出了较高的要求，可以说，压力容器的焊接质量将会对其安全运行产生直接影响。文章将从压力容器焊接常见的质量存在的问题出发，就如何提高压力容器焊接质量提出相应的控制措施，进而保障压力容器能否实现安全运行。

关键词：压力容器；焊接质量；控制措施

1焊接过程中常见质量问题分析

1.1焊接工艺的影响

压力容器的质量受其焊接工艺的影响巨大，焊接过程很大程度上直接决定了压力容器的质量和安全性能，同时对生产制造过程中的成本和生产效率都有极大的影响。焊接工艺直接关系到压力容器的质量，同时还会对压力容器的正常使用带来较大的影响。就目前我国压力容器制造现状来看，压力容器因焊接造成的质量缺陷从表现上看主要有内外两种缺陷，具体上讲当前压力容器焊接过程中存在的主要质量问题大致包括焊接尺寸不合格、表面飞溅、气孔、容器焊缝咬边、焊缝裂纹、未熔合、未焊透等。

1.2焊接过程中的外部缺陷

外部缺陷一般在焊接接头的位置出现，通常肉眼就能看出来，一般表现为焊缝尺寸偏差大、焊缝截面不规整、焊缝过小或过大、表面有气孔甚至裂纹。裂纹对压力容器的影响非常大，压力容器通常承受着较大的压力、压强，同时伴随着腐蚀性气体或液体的影响，裂纹极易扩大，最后造成整体的崩溃，严重时可能造成极大的安全事件、事故，影响人民群众生命财产安全，造成巨大的社会经济损失。对于压力容器外部的焊接问题通常情况下通过肉眼即可以观察到，一般外部焊接过程中容易出现焊缝界面不规划、焊缝尺寸存在较大偏差、表面产生裂纹和气孔，焊缝过大或是过小等。

1.3焊接过程中的内部缺陷

压力容器焊接过程中的内部缺陷主要由于人为操作和其它因素造成。气孔作为焊接过程中较为常见的焊接质量问题，造成气孔的原因很多，例如在焊接过程中，焊机熔渣中以及焊接表面有油污时，可能造成气孔，此外如果焊接过程中由于操作不当，熔池凝固过快也会造成气孔。周围环境对焊接过程也会造成一定的影响，在潮湿的环境中，空气中的水汽或液体在熔渣中形成气泡导致焊接过程中的质量影响，严重的内部缺陷最后可能导致压力容器在高压腐蚀等环境下演变成裂纹，形成巨大安全隐患。

锅炉压力容器焊接常见缺陷成因与预防措施

摘要：焊接质量的好坏会直接影响锅炉压力容器的使用性能以及安全性能。如果锅炉压力容器的焊接质量较差，那么容器可能会存在泄漏问题，严重时甚至导致爆炸事故，这将会严重威胁到人们的生命安全及财产安全，因此，为了确保锅炉压力容器能够安全运行，研究锅炉压力容器焊接缺陷的产生原因，掌握其预防措施，提高锅炉压力容器焊接质量，具有重要意义。本文详细介绍了锅炉压力容器焊接中几种常见缺陷成因，并提出了针对性的预防措施。

关键词：锅炉压力容器；焊接常见缺陷成因；预防措施

1.锅炉压力容器内外表面宏观及几何缺陷成因

1.1错边与角变形

焊接过程中，相互连接的焊接部件并没有完全连接在一块，而是错开了某一特定位置，这就是错边。在组装锅炉压力容器的过程中，通常会出现这种错边缺陷，导致这种缺陷的原因通常有两种，一种是设计问题导致的，另外一种是由于焊接人员的技术达不到要求标准而导致的。锅炉压力容易焊接常见缺陷中的错边以及角变形属于几何缺陷，错边以及角变形往往会导致应力集中在一起，危急情况下，甚至会影响锅炉压力容器的正常运行。

1.2咬边

一般而言，焊接过程中，往往比较容易出现咬边缺陷，所依据的参数存在问题或者焊接技术使用不当，导致目标材料暴露在凹槽或者凹陷处，与此同时，如果埋弧焊接速度过高或焊机轨道不平，这也会导致焊件被溶解，进而消除相应的深度，另外，导致焊接咬边的另一个原因是焊条摆动时,在坡口边缘停留时间过短导致的。

2.锅炉压力容器焊接常见缺陷成因

2.1夹渣

通常情况下，以下原因会导致夹渣缺陷：（1）当焊缝边缘部位残留有氧割或者弧气刨时；（2）坡口角度过小、焊接电流过小或焊接速度超出正常速度时；（3）若使用的焊条属于酸性焊条，焊接时，如果电流过小或者使用的运条不合适时；（4）焊接期间，若使用碱性焊条，当电弧超出正常范围或者极性不准确时；（5）在埋弧焊封底的过程中，当焊丝偏离焊接缝隙的中心时；（6）焊接部位有污垢，上一层焊接未将焊渣清理干净时。
