消防联动调试是XXX办公楼工程机电设备安装中最重要、技术最复杂、涉及面最广、工程交用前必须进行的程序；是对消防工程各系统的设计与施工与施工质量的检验、是对工程使用过程是否安全可靠的重要保障。本工程消防联动调试主要项目有：消防喷淋、消火栓、气体灭火、防排烟、正压送风、强切非消防电源、应急照明、消防电梯、消防卷帘、防火门、消防广播、消防电话、火灾自动报警等系统。本工程是集探测智能、监察智能、联动智能为一体的中央报警与联动控制系统。消防联动调试应在上述各专业系统安装完成，单机试运转及各种单项试验完成并合格后进行。

1、联调准备工作

1.1调试组织机构

由于消防联动调试涉及专业多、系统大、工程量大，必须成立以建设单位及施工单位为领导组长的联调领导小组及专业调试小组，各专业调试负责人由熟悉本专业的工程技术人员承担。领导小组负责联调的总体安排和部署，各专业协调小组负责各专业间的联动协调，专业小组负责调试及联调的具体事宜。所有参加人员应分工明确、责任明确，统一按调试方案进行，各专业责任人安排好各自调试范围的内的技术人员，总体调试由消防施工单位牵头实施。调试组织机构见下图：

调试领导小组（XXX）

各专业协调小组；

责任人：XXX(项目部)

消防水组：喷淋水、消火栓、气体灭火；

责任人：XXX（消防负责人）、XXX（消防水电）；

防排烟组：防排烟、正压送风；

责任人：XXX（通风排烟设备）；

电气组：消防电梯、强切非消防电源、事故照明、疏散指示；

责任人：XXX（总配电）、XXX（装修电）、XXX（电梯厂家）； Szzp

共 11 页 第 2 页 防火门组：防火卷帘、防火门、旋转门、封堵；

柴油发电机联动调试方案

本大厦的柴油发电机组的常用功率为640KW，低压屏23面，有两段母线为应急段，市电为1250KVA的三台变压器分裂运行。目前，因大厦负荷小，只投入了2#变压器。双电源切换屏为3#，22#柜两台，发电机空载运行正常，发电机的模拟自启动正常。

1、调试目的

在市电停电时，能自启动发电机，发电机应急电源应在15秒内送至应急段配电屏，保证应急用电的设备运转正常。

二、调试准备工作

1、技术负责人为现场总指挥，提前通知消防、电梯、环保、供电局施工队及发电机和低压设备供应商到场，各方负责监视自己范围的设备运行状况。

2、再次检查发电机的输油系统、水冷系统，确保不漏油，不渗水。发电机的两条联络母线的各绝缘情况应良好，发电机接地可靠，相序正确。手动启动发电机，运行正常。

3、通知电梯施工队，将电梯降到低层，通知水电和消防施工队，将各自的双电源箱转入切换状态。

三、调试方法

断市电自启动发电机，逐次投入负载；正常后，送市电，然后再断市电自启动发电机，一次带负载运行。

四、调试步骤：

1、在总指挥的指令下，操作人员分别将各备用应急出线回路开关分闸，合发电机控制柜两路出线开关，将2#变低进线开关分闸，此时，发电机联络开关和3#、22#切换屏的发电机联锁开关自动合闸，相应市电联锁开关分断，同时，用秒表记录从断市电到切换屏应急电源指示灯亮的时间，在15秒内有效，若超出，应对时间继电器调整。

2、操作人员在指令下，依次合应急照明、消防中心、电梯、防灾箱、生活泵和消防泵电源开关，观察发电机的运行情况，并记录其电压、电流、频率、油压和温升。

3、运行正常后，恢复市电，此时发电机在2—3分钟后停机，各备用应急出线回路开关处于合闸状态。

4、再次停市电，自启动发电机，测试备用电源切换时间，达到要求后，记录其电压、电流、频率、油压和温升，从消防中心观察各双电源切换箱的动作情况，切换应正常。

5、发电机运行4小时后，各技术参数仍满足要求，即恢复市电，自动停运发电机，将各记录数据整理，相关人员签字后归档。

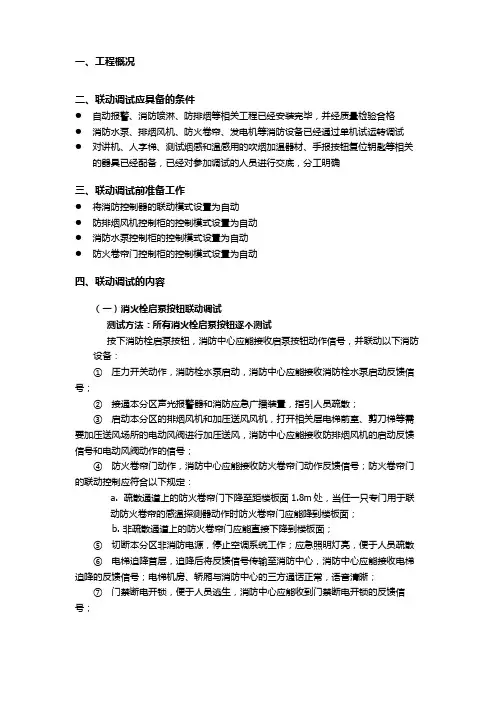

一、工程概况

二、联动调试应具备的条件

 自动报警、消防喷淋、防排烟等相关工程已经安装完毕，并经质量检验合格

 消防水泵、排烟风机、防火卷帘、发电机等消防设备已经通过单机试运转调试

 对讲机、人字梯、测试烟感和温感用的吹烟加温器材、手报按钮复位钥匙等相关的器具已经配备，已经对参加调试的人员进行交底，分工明确

三、联动调试前准备工作

 将消防控制器的联动模式设置为自动

 防排烟风机控制柜的控制模式设置为自动

 消防水泵控制柜的控制模式设置为自动

 防火卷帘门控制柜的控制模式设置为自动

四、联动调试的内容

（一）消火栓启泵按钮联动调试

测试方法：所有消火栓启泵按钮逐个测试

按下消防栓启泵按钮，消防中心应能接收启泵按钮动作信号，并联动以下消防设备：

① 压力开关动作，消防栓水泵启动，消防中心应能接收消防栓水泵启动反馈信号；

② 接通本分区声光报警器和消防应急广播装置，指引人员疏散；

③ 启动本分区的排烟风机和加压送风风机，打开相关层电梯前室、剪刀梯等需要加压送风场所的电动风阀进行加压送风，消防中心应能接收防排烟风机的启动反馈信号和电动风阀动作的信号；

④ 防火卷帘门动作，消防中心应能接收防火卷帘门动作反馈信号；防火卷帘门的联动控制应符合以下规定：

a. 疏散通道上的防火卷帘门下降至距楼板面1.8m处，当任一只专门用于联动防火卷帘的感温探测器动作时防火卷帘门应能降到楼板面；

b. 非疏散通道上的防火卷帘门应能直接下降到楼板面；

⑤ 切断本分区非消防电源，停止空调系统工作；应急照明灯亮，便于人员疏散

⑥ 电梯迫降首层，迫降后将反馈信号传输至消防中心，消防中心应能接收电梯迫降的反馈信号；电梯机房、轿厢与消防中心的三方通话正常，语音清晰；

⑦ 门禁断电开锁，便于人员逃生，消防中心应能收到门禁断电开锁的反馈信号； ⑧ 将主消防泵的断路器断开，模拟主消防泵发生故障的情况，备用消防泵应能顺利启动。

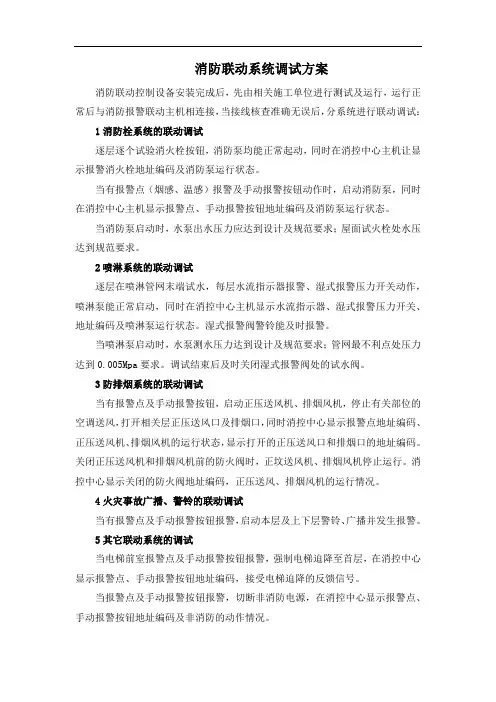

消防联动系统调试方案

消防联动控制设备安装完成后，先由相关施工单位进行测试及运行，运行正常后与消防报警联动主机相连接，当接线核查准确无误后，分系统进行联动调试：

1消防栓系统的联动调试

逐层逐个试验消火栓按钮，消防泵均能正常起动，同时在消控中心主机让显示报警消火栓地址编码及消防泵运行状态。

当有报警点（烟感、温感）报警及手动报警按钮动作时，启动消防泵，同时在消控中心主机显示报警点、手动报警按钮地址编码及消防泵运行状态。

当消防泵启动时，水泵出水压力应达到设计及规范要求；屋面试火栓处水压达到规范要求。

2喷淋系统的联动调试

逐层在喷淋管网末端试水，每层水流指示器报警、湿式报警压力开关动作，喷淋泵能正常启动，同时在消控中心主机显示水流指示器、湿式报警压力开关、地址编码及喷淋泵运行状态。湿式报警阀警铃能及时报警。

当喷淋泵启动时，水泵测水压力达到设计及规范要求；管网最不利点处压力达到0.005Mpa要求。调试结束后及时关闭湿式报警阀处的试水阀。

3防排烟系统的联动调试

当有报警点及手动报警按钮，启动正压送风机、排烟风机，停止有关部位的空调送风，打开相关层正压送风口及排烟口，同时消控中心显示报警点地址编码、正压送风机、排烟风机的运行状态，显示打开的正压送风口和排烟口的地址编码。关闭正压送风机和排烟风机前的防火阀时，正坟送风机、排烟风机停止运行。消控中心显示关闭的防火阀地址编码，正压送风、排烟风机的运行情况。

4火灾事故广播、警铃的联动调试

当有报警点及手动报警按钮报警，启动本层及上下层警铃、广播并发生报警。

5其它联动系统的调试

当电梯前室报警点及手动报警按钮报警，强制电梯迫降至首层，在消控中心显示报警点、手动报警按钮地址编码，接受电梯迫降的反馈信号。

当报警点及手动报警按钮报警，切断非消防电源，在消控中心显示报警点、手动报警按钮地址编码及非消防的动作情况。

当防火卷帘旁的火灾探测器组报警时，防火卷帘动作在消控中心显示报警点的地址编码及防火卷帘的动作情况。
