SmartShineTM系列500kW光伏并网逆变器

用户手册

资料版本 V1.5

归档日期 2011-07-29

BOM 编码 31012032

艾默生网络能源有限公司为客户提供全方位的技术支持，用户可与就近的艾默生网络能源有限公司办事处

或客户服务中心联系，也可直接与公司总部联系。

艾默生网络能源有限公司

版权所有，保留一切权利。内容如有改动，恕不另行通知。

艾默生网络能源有限公司

地址：深圳市南山区科技工业园科发路一号

邮编：518057

公司网址：

客户服务热线：4008876510

E-mail：service@ 安全注意事项

本手册内容涉及艾默生SmartShineTM系列500kW光伏并网逆变器（以下简称逆变器）的安装和使用。

安装前必须先阅读本手册。

逆变器必须由厂家或其代理商指定工程师进行安装、调试和维护。否则可能危及人身安全和导致设备故障，由此引

起的设备损坏，不属保修范围。 警告：大漏电流

在接入输入电源前（包括交流市电等），请务必可靠接地。设备的接地必须符合当地电气规程。

对地漏电流在3.5mA～1000mA之间。

在选择瞬变漏电流断路器（RCCB）或漏电检测仪器（RCD）时应考虑设备启动时可能出现的瞬态和稳态对地漏电流。

在直接或间接的接触的情况下，漏电检测仪（RCD）或漏电监控设备（RCM）起到保护作用。只有一个B型的RCD或RDM在产品供应方面获得允许。RCD或RDM应满足意外电流变化时断开主电路连接。漏电流意外变化以及分段时间要求；30mA/

分段时间300ms，60mA/分段时间150ms，150mA/分段时间40ms。最大持续变化的漏电流为300mA。

必须选择对单向直流脉冲（A级）和瞬态电流脉冲不敏感的剩余电流断路器（RCCB）。

请注意负载的对地漏电流也将流过RCCB或RCD。

R5系列

- 1 -

R5系列 - 1 - 前言

感谢您选择本公司的光伏并网逆变器，我们乐意为您提供一流的产品和优质的服务。

本用户手册包含安全提示、设备安装、操作维护、故障排除等内容，只要您按照本手册的指引操作，您将得到专业的指导以及我们真诚的服务。

客户至上一直是我们努力追求的目标，希望这本用户手册能成为您的好帮手。

该手册根据客户反馈的信息定期更新，最新版本请登陆我们的官方网站 下载查看。

广州三晶电气股份有限公司

数字化建筑能源管理服务商

R5系列 - 2 - 目 录

前言 ................................................ - 1 -

第一章 安全注意事项 ................................ - 4 -

1.1 适用范围 ............................................... - 4 -

1.2 安全提示 ............................................... - 4 -

1.3 使用对象 ............................................... - 4 -

第二章 标识说明 .................................... - 5 -

2.1 符号说明 ............................................... - 5 -

2.2标示说明 ............................................... - 6 -

第三章 产品介绍 .................................... - 7 -

3.1 产品适用范围 ........................................... - 7 -

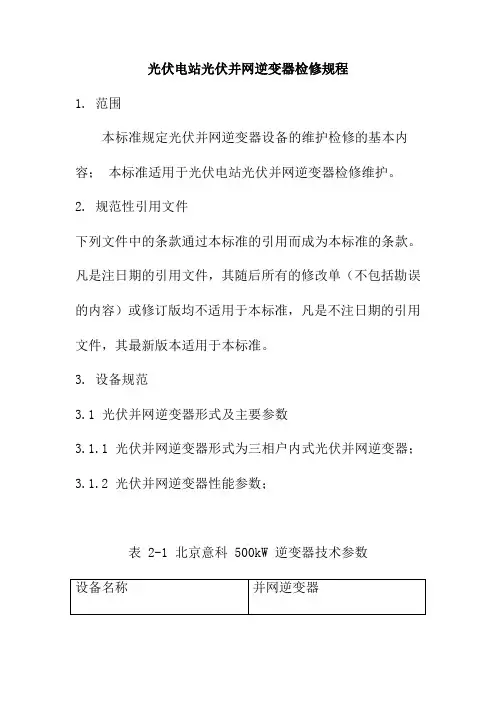

光伏电站光伏并网逆变器检修规程

1. 范围

本标准规定光伏并网逆变器设备的维护检修的基本内容； 本标准适用于光伏电站光伏并网逆变器检修维护。

2. 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

3. 设备规范

3.1 光伏并网逆变器形式及主要参数

3.1.1 光伏并网逆变器形式为三相户内式光伏并网逆变器；

3.1.2 光伏并网逆变器性能参数；

表 2-1 北京意科 500kW 逆变器技术参数

设备名称 并网逆变器 型号 YGI-T500KTL

输入数据

最大直流输入功率 550kWp

直流输入电压范围MPPT（UDC） 500Vdc～820Vdc

最大直流输入电压（UDC.max） 880V

最大直流输入电流（IDC.max） 1100A

输出数据

额定交流功率 500kW

电网工作电压范围（UAC） 270Vrms±10%

电网频率 50Hz

总电流波形畸变率 <3%

功率因数 >0.99

最大效率 98.5%

功率损耗

待机功耗（夜晚） <100W

防护等级及环境条件 符合 EN 60529 国际防护等级标准 IP20

允许环境温度（T） -20℃- +40℃

相对湿度,不冷凝 15%-93%

最高海拔（高于海平面） 2000 米

表 2-2 阳光电源 500kW 逆变器技术参数

输入

最大输入功率 560KW

最大输入电压 1000V

启动电压 500V

最小工作电压 460V

最大输入电流 1220A

MPPT电压范围 460～850V MPPT数量 1

输入连接端数 8/16

输出

额定输出功率 500KW

最大输出视在功率 550KVA

最大输出电流 1008A

总电流波形畸变率 <3%(额定功率)

股票代码：603063

产品手册（集中/集散）大功率光伏逆变器03

02深圳市禾望电气股份有限公司（股票代码：603063）专注于新能源和电气传动产品的研发、生产、销售和服务，主要产品包括风力发电产品、光伏发电产品、电气传动产品等，拥有完整的大功率电力电子装置及监控系统的自主开发及研发实力与测试平台。公司通过技术和服务上的创新，不断为客户创造价值，现已成为国内新能源领域最具竞争力的电气企业之一。在光伏并网发电领域，禾望电气提供具有竞争力的整体解决方案，包括组串式中小功率光伏发电系统和集中/集散式大功率光伏发电系统。在集中式方案中，包括1100V系统用的500kW、630kW、800kW并网逆变器和1500V系统用的1250kW、1562.5kW、2500kW和3125kW并网逆变器，以及箱变一体机式的一体化解决方案组合产品。在集散式方案中，包括1100V系统用的1000kW和1250kW并网逆变器，同时提供1MW、1.25MW、2MW、2.5MW、4MW和5MW的逆变箱房式、箱变一体机式的一体化解决方案组合产品。在组串式方案中，包括户用5kW～8kW单相机型，商用8kW～33kW小功率、36kW～50kW中功率和60kW～125kW大功率以及DC1500V 225kW大功率机型。同时提供对应的WiFi模块/GPRS无线模块/4G无线模块、智能数据采集器产品和防逆流解决方案，满足系统的远程监控和运维管理需求。在工商业储能领域，禾望电气提供60kW～120kW户外储能一体机装置（可选配100kWh/200kWh的电池），满足工厂限电模式下的削峰填谷及离网应用。>> 公司简介
