液化气热水器工作原理

太阳能热水器工作原理

科学的进步，带来的是人们生活品质的提高。太阳能热水器已经在农村的各个角落能够见到了。这充分证明了太阳能热水器的经济实惠与方便快捷。它使用的工作原理就是“借用太阳的热量”，使保温储水桶内的水不断加热，从而达到热水的目的。

简介

太阳能热水器

太阳能热水器其实就是把太阳光能转化为热能，将水从低温度加热到高温度的一个过程，然后来满足人们在生活、生产中的热水使用。又根据结构形式分为真空管式太阳能热水器和平板式太阳能热水器，但是以“真空管”占据着绝对优势。

太阳能热水器工作原理

吸热过程

首先介绍真空管式热水器的吸热过程原理。太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿内管壁传递到管内的水，此时水受热而温度逐渐升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。

再介绍平板式热水器，其中介质在集热板内因热虹吸自然循环，随后将太阳辐热量及时传送到水箱内，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。

循环管路

直插式结构的真空管式太阳能热水器，热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。不过这两种太阳能集中供热系统均采用泵循环。由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。

系统工作

1. 温差控制集热循环

集热器温测器和水温感应器置入在太阳能热水地暖系统中，能够很好地吸收太阳能辐射后，促使集热管温度上升，然后当集热器温度和水箱温度水温差到达△t设定值时，通过检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，然而水被加热后又再次回到水箱中，使水箱内的水达到设定的温度。

2. 地暖管道循环系统

这个系统是增加热水循环泵作为不同点，然后通过控制器更好得控制地暖管道循环为工作原理。然后再通过当水温达到设定温度时，自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而使室内温度不断提高。如果水箱水温开始低于某一设定值时，应当将地暖管道循环泵进行自动停止为最好的方式。

空气能热水器工作原理

空气能热水器，又称热泵热水器，也称空气源热水器，是采用制冷原理从空气中吸收热量来制造热水的“热量搬运”装置。通过让工质不断完成蒸发（吸取环境中的热量） →压缩→冷凝（放出热量）→节流→再蒸发的热力循环过程，从而将环境里的热量转移到水中。2009年9月1日，由美的、同益等新能源家电企业参与制定的，中国首部空气能热水器国家标准《家用和类似用途热泵热水器》于同年9月1日正式出台实施。2009年10月26日媒体报道，空气能热水器开始在一些家庭中流行起来。

工作原理

空气能热水器是按照“逆卡诺”原理工作的，形象地说，就是“室外机”像打气筒一样压缩空气，使空气温度升高，然后通过一种-17℃就会沸腾的液体传导热量到室内的储水箱内，再将热量释放传导到水中。

运用热泵工作原理制热，与空调制冷相反——国家制冷标准是1000瓦，电制冷2800瓦。根据热平衡的原理，同时最少产生2800瓦的热量，加上输入的1000瓦电，实际产生的热量在3000——4000瓦，把这些热量输送到保温水箱，其耗电量只是电热水器的四分之一（电热水器即使热效率100%，输入1000电也只有1000瓦的热）。 空气能热水器则不需要阳光，因此放在家里或室外都可以。太阳能热水器储存的水用完之后，很难再马上产生热水。如果电加热又需要很长的时间，而空气能热水器只要有空气，温度在零摄氏度以上，就可以24小时全天候承压运行。这样一来，即使用完一箱水，一个小时左右就会再产生一箱热水。同时它也能从根本上消除了电热水器漏电、干烧以及燃气热水器使用时产生有害气体等安全隐患，克服了太阳能热水器阴雨天不能使用及安装不便等缺点，具有高安全、高节能、寿命长、不排放毒气等诸多优点。空气能热水器的寿命一般可以达到15至20年。

简单地说，空气能热水器的原理就是通过蒸发器抓取空气中的热量并通过压缩机提升并输送、释放热量到水箱中从而把水加热到指定温度。

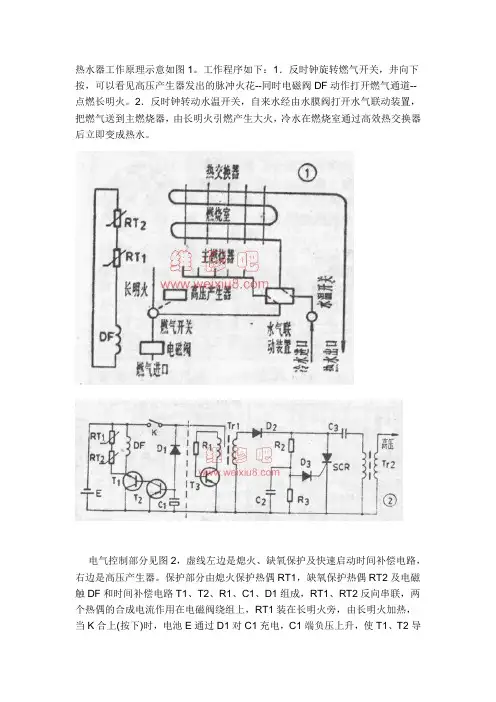

热水器工作原理示意如图1。工作程序如下：1．反时钟旋转燃气开关，井向下按，可以看见高压产生器发出的脉冲火花--同时电磁阀DF动作打开燃气通道--

点燃长明火。2．反时钟转动水温开关，自来水经由水膜阀打开水气联动装置，把燃气送到主燃烧器，由长明火引燃产生大火，冷水在燃烧室通过高效热交换器后立即变成热水。

电气控制部分见图2，虚线左边是熄火、缺氧保护及快速启动时间补偿电路，右边是高压产生器。保护部分由熄火保护热偶RT1，缺氧保护热偶RT2及电磁触DF和时间补偿电路T1、T2、R1、C1、D1组成，RT1、RT2反向串联，两个热偶的合成电流作用在电磁阀绕组上，RT1装在长明火旁，由长明火加热，当K合上(按下)时，电池E通过D1对C1充电，C1端负压上升，使T1、T2导通，电磁阀绕组有电流流过而动作，打开燃气通道，同时，高压产生器的火花点燃长明火，长明火对RT1加热，使RT1产生电流，此电流也流过电磁阀绕组，维持电磁阀工作，此时，松开开关K，电磁阀仍然维持工作，形成自锁，长明火用以随时点燃主燃烧器，由于长明火为微弱小火，有可能因风吹或其它原因熄灭，RT1失去热源，不产生电流，电磁阀自动关闭燃气通道，以免燃气外泄造成意事故。

缺氧保护热偶RT2装在燃烧室上方，热水器正常工作时，RT2只产生少量电流，此电流抵消了小部分RT1产生的电流，不影响电磁阀自锁，当外界氧气不足(空气中含氧降到17%～19％)时，燃烧室不能充分燃烧，火焰变红拉长，RT2被拉长的火焰加热，产生较大电流，几乎完全抵消RT1的电流，使电磁阀关闭，起保护作用。高压产生器为普通的脉冲发生器点火电路。

1．高压发生器部分

1、按下点火开关无火花：首先检查电池电压应大于1．3V、电池极性及接触不良，若无以上情况，则须检查高压产生器，高压产生器正常工作时，应听到振荡器T3发生的啸叫声(声小)和高压火花的啪啪声。若有啸叫声，则故障在D2后面，若无啸叫声，断开D2后有啸叫声，则D2后面有短路现象；断开D2仍无啸叫声，故障在振荡器本身，检查晶体管Tl及变压器Trl有否短路或断路。

太阳能热水器工作原理

导语：作为一种节能型的家用电器产品，太阳能热水器不同于我们日常使用到的燃气热水器，它主要利用太阳光能对热水进展加热，这一种热水器在进展使用时不会释放出任何的废气，同时也非常的环保，通过利用太阳光能进展工作，还能实现有效的节能，因此太阳能热水器越加的受到消费者的欢迎。太阳能热水器工作原理是什么，将会为你进展详解。

太阳能热水器是一种能够将太阳的光能转化成为热能的一种装置。阳光在穿过太阳能吸热管的第一层玻璃照射到第二层的黑色吸热层上，它就能将太阳光能中的热量进展吸收。第一层和第二层的玻璃之间是真空隔热的，因此它的传热速度将会大幅度的减少，这时被吸收的绝大部分热量就只能传送到玻璃管中的水中，这时实现了对水的加热。加热之后的水会沿着玻璃管的受热面往上进入到保温储水桶中，这时桶内的温度相对较低的水就会沿着玻璃管的背光面进入到玻璃管中进展补充，循环往复，使得保温同桶中的水不断进展加热。

太阳能热水器对太阳能的利用主要是光热利用，它主要能够将太阳能的辐射能收集起来，通过和物质之间的相互作用转换成为热能进展利用。现在使用的最多的太阳能收集装置主要有平板型集热器、真空管集热器和聚焦集热器这几种。经过对太阳能的利用，在未来也许还会利用太阳能进展发电，而我们的生活也继续朝向绿色生活而开展。

上面我们了解过了太阳能热水器工作原理之后，再来介绍一下太阳能热水器它的组成部件有哪些。太阳能也是由多个部件所组成的电器产品，其中集热器、保温水箱、支架等都是太阳能的主要部件之一。

集热器：集热器是系统中的集热元件，它的功能相当于是电热水管中的电热管。太阳能集热器主要利用的是太阳的辐射热量，因此在进展工作时它的加热时间只能是在太阳照射度到达一定值的时候才能进展。

保温水箱：保温水箱就是一种能够存储热水的容器，通过集热管采集到的热水必须要使用能够保温的水箱进展储存，防止热水热量的损失。在太阳能热水器中它的容量是指热水器中可以使用到的水容量，但是却不包括真空管中的容量。在保温水箱中它的内胆是水箱的重要组成部分，因此内胆用材的强度和抗腐蚀性是非常重要的，如今较好的保温方式就是聚氨脂整体发泡工艺进展保温。
