罗氏血气分析仪系列课件cobas b 123 售后维修指南

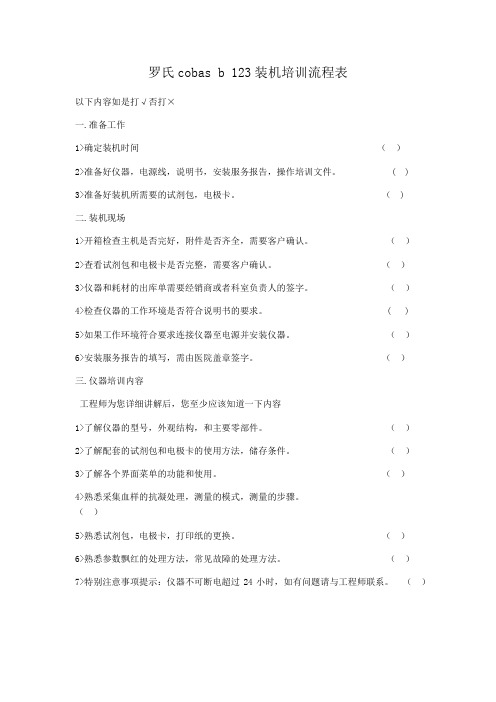

罗氏cobas b 123装机培训流程表
以下内容如是打√否打×
一.准备工作
1>确定装机时间（）
2>准备好仪器，电源线，说明书，安装服务报告，操作培训文件。

( )
3>准备好装机所需要的试剂包，电极卡。

（ )
二.装机现场
1>开箱检查主机是否完好，附件是否齐全，需要客户确认。

（）
2>查看试剂包和电极卡是否完整，需要客户确认。

（）
3>仪器和耗材的出库单需要经销商或者科室负责人的签字。

（）
4>检查仪器的工作环境是否符合说明书的要求。

( )
5>如果工作环境符合要求连接仪器至电源并安装仪器。

（）
6>安装服务报告的填写，需由医院盖章签字。

（）
三.仪器培训内容
工程师为您详细讲解后，您至少应该知道一下内容
1>了解仪器的型号，外观结构，和主要零部件。

（）
2>了解配套的试剂包和电极卡的使用方法，储存条件。

（）
3>了解各个界面菜单的功能和使用。

（）
4>熟悉采集血样的抗凝处理，测量的模式，测量的步骤。

（）
5>熟悉试剂包，电极卡，打印纸的更换。

（）
6>熟悉参数飘红的处理方法，常见故障的处理方法。

（）
7>特别注意事项提示：仪器不可断电超过24小时，如有问题请与工程师联系。

（）。

罗氏血气分析仪系列课件罗氏血气培训流程操作快速指南罗氏血气cobas b 123 POC system安装与培训流程一、检查仪器、试剂、环境准备情况，如果达到要求则连接电源并安装仪器。

二、介绍仪器整体情况。

三、开机，按照屏幕提示执行9步操作并详细介绍。

四、测定程序介绍、示范。

五、更换试剂耗材步骤介绍、示范。

六、介绍各个页面功能：[综述][工作区][仪器][效用]七、让学习人员自己动手操作样本检测、耗材更换，培训工程师当场进行监督、指导。

非常重要！正确的操作会大大减少不必要的故障。

八、强调注意事项：1、血液抗凝必须处理好，检测前充分混合（不能过于剧烈，防止溶血）。

2、建议采血使用动脉血气针；如果使用肝素化的注射器，建议使用2mL容量的型号，采血量要达到1.5mL；如果是5mL容量的注射器，采血量要达到3mL。

3、操作者务必仔细察看屏幕，严格按照屏幕上的指示进行操作，操作者确实完成屏幕指示的动作后，再按下按钮确认。

尤其是更换Sensor Cartridge，请务必仔细观察屏幕指示，做到正确安装。

4、更换Sensor Cartridge后，选择[效用]菜单，用新鲜的血浆（当天的标本）做8次Sensor Cartridge 常规浸润，再做1次Sensor Cartridge 内部常规湿化，接着系统会自动定标，如果有飘红的重复以上步骤浸润和湿化步骤，直至全部项目通过定标。

然后再做两个新鲜全血样本（当天的标本）的测定，进一步活化Sensor Cartridge，整个过程大概需要20多分钟。

请务必在刚刚更换Sensor Cartridge后做好上述活化步骤，过了一段时间再做效果会大大降低。

5、提示使用科室：请保留所有的Sensor Cartridge银色包装袋以及因故障更换下来的Fluid Pack，这些是工程师与罗氏厂家交流维修资料的依据。

九、交流和答疑。

十、留下使用说明和操作快速指南，在仪器合适位置放置工程师名片。

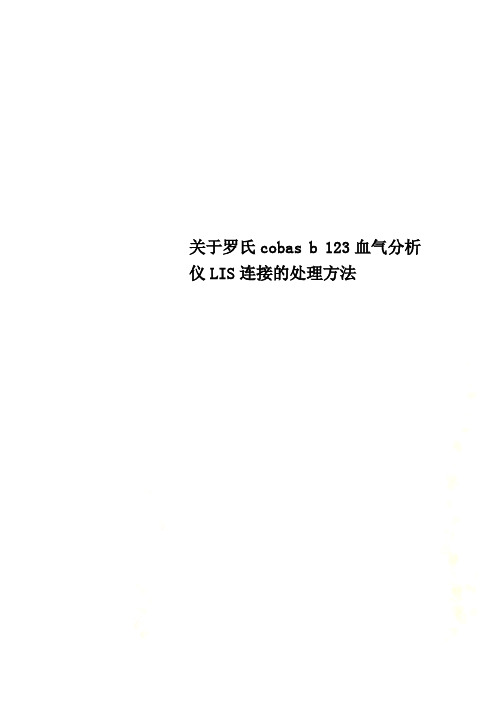

关于罗氏cobas b 123血气分析仪LIS连接的处理方法关于cobas b 123血气分析仪LIS连接方法的说明今年5月初，我公司新安装了一台cobas b 123血气分析仪。

因医院要求连接LIS检验系统。

此机器常规串口连接功能无法实现，只能通过网络连接这一方案。

研究了多次，最终成功实现软件数据的传输。

具体步骤如下：一、需要医院信息科更改LIS软件的接收端口程序（RS232串口——>RJ45网络串口）二、Cobas b 123血气分析仪通讯设置1、在“效用”菜单中进入“配置”菜单。

2、选择“连通性”。

分别设置“网络”，“ASTM”，“请求”将IP地址设置成手动。

设置IP地址（此IP地址需和电脑里与血气仪连接的网卡所分配的网段一致。

）设置“ASTM”，首先激活ASTM，设置IP地址，此IP地址为电脑与血气仪连接网卡地址。

并设置端口号（信息科）设置“请求”，选择“ASTM”。

三、LIS软件电脑双网卡配置LIS电脑配置需要双网卡。

一张网卡与外界网络连接，一张网卡与血气分析仪连接。

四、Cobas b 123血气分析仪与电脑之间网线选择市面上网线大体上分两种。

普通家用网线用来连接血气仪与电脑之间，是无法传输数据的。

只有使用“反线”才可以。

下面附上网线的接法：网线压线标准和各种设备网线接法正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

反线，即交*线：一端为568B正线的线序，另一端为568A从左至右线序是：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

以下是各种设备的连接情况下，正线和反线的正确选择。

其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC:反线PC-HUB:正线HUB-HUB普通口:反线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线100BaseT连接双绞线，以100Mb/S的EIA/TIA 568B作为标准规格。

1.检验目的规范动脉血气的测定操作程序，保证检测结果的准确性。

2.检验原理cobas b 123 血气分析仪是是用电极选择性技术测量全血中的pH, PO2, PCO2, Na+, K+, Cl–, Ca2+，红细胞压积（Hct），代谢物（Glu，Lac）。

其中pH，PCO2，Na+, K+, Cl–, Ca2+利用电位法测量，红细胞压积（Hct）利用电导率法测量，PO2和代谢物（Glu，Lac）利用电流法测量。

内置血氧分析仪模块用分光光度法来测定总血红蛋白（tHb），血红蛋白衍生物（ O2Hb, HHb, COHb, MetHb），氧饱和度（SO2）和胆红素Bili。

3.性能参数（1）检测范围：血气 pH：7.35-7.45PCO2：35-45 mmHgPO2：80-100 mmHgHct:34-38电解质Na+:135-148 mmol/LK+:3.5-4.5 mmol/LCa2+:1.12-1.32 mmol/LCl–: 98-107mmol/L代谢物Glu :4.1-5.9 mmol/LLac：:1.0-1.7 mmol/L总血红蛋白tHb ：117-161 g/L血红蛋白衍生物O2Hb: 90-95HHb: 1.4-4.9COHb: 0.5-1.5MetHb: 0.2-0.8SO2:95-98Bili:5.0-28.0 umol/L4. 样本的前处理和分析（1）当抽取血液样本时，必须遵守常规安全预防措施。

必须配戴合适的安全设备，例如实验室工作服、防护手套、护目镜，必要时必须佩戴面具，防止直接接触生物物质。

如果存在喷溅的危险，还要求佩戴护目面罩。

必须采用合适的消毒程序。

（2）样本要求：用于分析的血液必须从符合条件的人员身上抽取。

在任何情况下切勿按压穿刺部位！如果血液样本混有组织液，则即使样本采集容器有足够的肝素化功能，血液仍会过早地开始凝结。

不正确的样本采集或使用不适当的样本采集容器会导致测定值错误或偏差。

罗氏血气cobas b 123 POC system安装与培训流程一、检查仪器、试剂、环境准备情况，如果达到要求则连接电源并安装仪器。

二、介绍仪器整体情况。

三、开机，按照屏幕提示执行9步操作并详细介绍。

四、测定程序介绍、示范。

五、更换试剂耗材步骤介绍、示范。

六、介绍各个页面功能：[综述][工作区][仪器][效用]七、让学习人员自己动手操作样本检测、耗材更换，培训工程师当场进行监督、指导。

非常重要！正确的操作会大大减少不必要的故障。

八、强调注意事项：1、血液抗凝必须处理好，检测前充分混合（不能过于剧烈，防止溶血）。

2、建议采血使用动脉血气针；如果使用肝素化的注射器，建议使用2mL容量的型号，采血量要达到1.5mL；如果是5mL容量的注射器，采血量要达到3mL。

3、操作者务必仔细察看屏幕，严格按照屏幕上的指示进行操作，操作者确实完成屏幕指示的动作后，再按下按钮确认。

尤其是更换Sensor Cartridge，请务必仔细观察屏幕指示，做到正确安装。

4、更换Sensor Cartridge后，选择[效用]菜单，用新鲜的血浆（当天的标本）做8次Sensor Cartridge 常规浸润，再做1次Sensor Cartridge 内部常规湿化，接着系统会自动定标，如果有飘红的重复以上步骤浸润和湿化步骤，直至全部项目通过定标。

然后再做两个新鲜全血样本（当天的标本）的测定，进一步活化Sensor Cartridge，整个过程大概需要20多分钟。

请务必在刚刚更换Sensor Cartridge后做好上述活化步骤，过了一段时间再做效果会大大降低。

5、提示使用科室：请保留所有的Sensor Cartridge银色包装袋以及因故障更换下来的Fluid Pack，这些是工程师与罗氏厂家交流维修资料的依据。

九、交流和答疑。

十、留下使用说明和操作快速指南，在仪器合适位置放置工程师名片。

罗氏血气分析仪 cobas b 123 POC system 检测操作快速指南首先按下[综述]菜单，A、注射器样本：1、将注射器内头三滴（连同气体）一起排出，轻轻颠倒注射器、搓动注射器（建议每个动作都大于10次，动作要轻，防止溶血），充分混合样本。
