❖ 功能材料是具有优良的电学、磁学、光学、 热学、声学、力学、化学和生物学功能及 其相互转化的功能，被用于非结构目的的 高技术材料。
1.4.3 材料按服役的领域来分类
根据材料服役的技术领域可分为建筑 材料、信息材料、航空航天材料、能源材 料、生物医用材料等。
❖ 火箭发动机的燃烧室与喷嘴， 需要承受2000℃的高温而不 氧化，它是用石墨表面喷涂 一层二硅化钼材料制成。石 墨已被大量用作核能工业的 “减速剂”。雷达中大型电 子管外壳，既要耐高温，又 要有优良的超高频和绝缘性 能，它是用氧化铝高频陶瓷 制成。核反应堆外部的防护 层是用一种含钡的特种水泥 筑成的。
是为高温技术服务的基础材料。尽管各国对其定义不同， 但基本含义是相同的，即耐火材料是用作高温窑炉等热 工设备的结构材料，以及用作工业高温容器和部件的材 料，并能承受相应的物理化学变化及机械作用。
大部分耐火材料是以天然矿石（如耐火粘土、硅石、菱镁 矿、白云母等）为原料制造的。
按矿物组成分为氧化硅质、硅酸铝质、镁质、白云石质、 橄榄石质、尖晶石质、含碳质、含锆质耐火材料及特殊 耐火材料；
等系统的材 料科学知识
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
谢谢大家
荣幸这一路，与你同行
1.4.4 材料按结晶状态分类
单晶材料 多晶材料 非晶态材料 准晶材料
单晶材料是由一个比较完整的晶粒构成的 材料，如单晶纤维、单晶硅；
多晶材料是由许多晶粒组成的材料，其性 能与晶粒大小、晶界的性质有密切的关系。

材料科学基础第一章材料结构的基本知识ppt课件

材料科学基础第一章材料结构的基本知识ppt课件

整理版课件
14
3、金属键 • 通过正离子与自由电子之间相互吸引力使原子结
合的结合键。 • 价电子脱离原子成为“电子气”，正离子整齐地
排列在 “电子气”的海洋中． • 金属具有高的密度，良好的塑性，导电，导热，
固态溶解
整理版课件
15
二、二次键 1、范德瓦耳斯键 • 具有稳定电子结构的原子或分子通过电偶极矩相
Cu ： …3p63d104s1
K：…3p64s1
整理版课件
7
5、电负性呈周期性变化：同周期自左至右逐渐增强， 同族自上而下逐渐减弱
整理版课件
8
第二节 原子的结合键
• 一次键 • 二次键 • 混合键 • 结合键的本质及原子间距 • 结合键与性能
整理版课件
9
按结合力强弱分：
• 一次键：通过电子的转移或共享使原子结合的结 合键．包括离子键、共价键、金属键，结合力较 强．
晶体： 有确定熔点 单晶体各向异性 多晶体各向同性
非晶体： 无确定熔点 各向同性
整理版课件
30
二、 原子排列的研究方法
• X射线或电子束 • 衍射原理 布拉格定律：
2dsinn
根据衍射分布图，可 分析晶体中原子排列 的特征（排列方式、 原子面间距等）
整理版课件
31
第四节 晶体材料的组织
1、结晶过程及多晶组织
整理版课件
39
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
整理版课件
20
由表可见，A、B原子间的电负性差越大，所 形成的 AB 化合物中离子键结合的比例越高
整理版课件
21
2、一次键与二次键混合 例如： • 石墨: 片层中为共价键,片层间

材料科学基础 第一章 固体材料结构的基本知识ppt课件

材料科学基础 第一章 固体材料结构的基本知识ppt课件

Cooling Rate (oC/s)
1
10
100 1000
Properties depend on structure (hardness vs structure
of steel)
Processing can change structure (structure vs cooling rate of steel)
主族序数＝最外层电子数
零族元素最外层电子数为8（氦为2）
同周期元素： 左 电离能↑ 失电子能力↓ 得电子能力↑
最外层电子数相同,电子层数↑ 原子半径↑ 同主族元素： 上 电离能↓ 失电子能力↑得电子能力↓
核电荷↑ 原子半径↓
右, 金属性↓,非金属性↑ 下,金属性↑,非金属性↓
Periodic Table of Elements
Single crystal
Polycrystal: low porosity
Polycrystal: high porosity
1.2 工程材料中的原子结合方式
1.2.1 原子结构
质子 原子核 原子
（10-10m） （10-15m）
中子
核外电子
Schematic representation of the Bohr atom.
高分辨率电镜（High Resolution Electron Microscopy, HREM）直接观察晶体中原子的规则排列。
硅表面原子排列
碳表面原子排列
用AFM机械刻蚀原理刻 写的亚微米尺寸的唐诗
0 2 4 6 8 10mm
在Si(111)面上形成的“中国” 字样。 (111)，最邻近硅原子间的 距离为0.4nm。
l=2 (d)

材料科学基础教学课件-第一章-相图1

材料科学基础教学课件-第一章-相图1
❖表示系统中三相平衡状态的三相 点有二个： ➢B代表晶型I、晶型II和气相的三 相平衡 ➢C代表晶型II、熔体和气相的三相 平衡
❖虚线表示系统中可能出现各种介稳平衡状态 ❖FBGH是过热晶型I的介稳单相区，HGCE是过冷熔体的介 稳单相区，BGC和ABK是过冷蒸气的介稳单相区，KBF是过 冷晶型II的介稳单相区 ❖虚线表示的曲线代表相应的介稳二相平衡状态：BG和GH 分别为过热晶型I的升华曲线和熔融曲线；GC是过冷熔体的 蒸气压曲线；KB是过冷晶型II的蒸气压曲线 ❖三个介稳单相区会聚的G点代表过热晶型I、过冷熔体和气
❖通常是在常压下研究相图，故相律在凝聚系统中具有如下 形式：
F=C–P+1
❖ 在讨论二元以上凝聚系统时均采用上述相律表达式。如果 无特别标明，则为外压为一个大气压下的等压相图
第二节 单 元 系 统
单元系统中只有一种组分，不存在浓 Байду номын сангаас问题，影响系统平衡的因素为温度 和压力
单元系统相图--温度和压力二个坐标
二、具有同质多晶转变的单元系统相图
❖实线将相图分为四个单相 区： ✓ABF为低温稳定的晶型I 的单相区 ✓FBCE为高温稳定的晶型 II的单相区 ✓ECD是液相（熔体）区
✓ABCD是气相区
❖将二个单相区划分开来的曲线代 表系统中的二相平衡状态： ➢AB、BC分别是晶型I和晶型II的 升华曲线 ➢CD是熔体的蒸气压曲线 ➢BF是晶型I和晶型II之间的晶型 转变线 ➢CE是晶型II的熔融曲线
❖LM----石英和SiO2蒸气之间的二相平衡，为-石英饱和 蒸气压曲线
❖OC---SiO2高温熔体和SiO2蒸气之间的二相平衡，为SiO2 高温熔体的饱和蒸气压曲线
❖过M、N、D点直线是晶型转变线，反映相应的两种变体之 间的平衡共存，如过M点直线表示-石英与-石英之间相互 转变的温度随压力的变化。

材料科学基础第一章原子结构与键合ppt课件

材料科学基础第一章原子结构与键合ppt课件

原那么上，只需给定了势函数V，就可 以解出波函数，进而求出能量 E、角动量 L 等物理量。关于在各种情况下薛定谔方程 的解法可参看量子力学教程。
对于孤立原子，每个电子都是在核和 其他电子的势场中运动。假设将势场看成 是有心力场，求解薛定谔方程，就可得到 波函数和相关的物理量〔如 E，L 等〕。所 得公式中包含 4 个只能取定值的参数：n， li，mi 和 si。

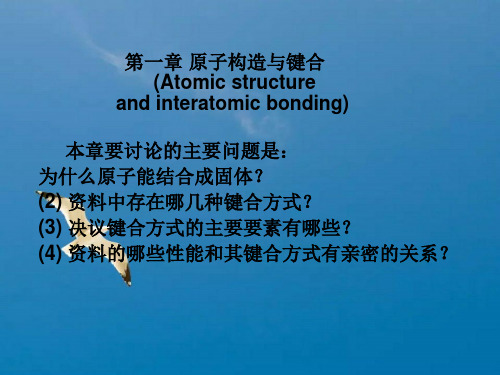

第一章 原子构造与键合 (Atomic structure
