2019年秋人教版八年级上册物理课时练习题：4.2 光的反射

4.2 光的反射课时练习一、单选题1．—位摄影爱好者早上在大观河边照像，观察到岸边的建筑物在水面上形成的影像甲和乙，并拍摄了下来，如图所示．过了十多分钟后他又回到原位罝观察，那么影像甲和乙的大小变化情况是A．都变B．都不变C．甲变，乙不变D．甲不变，乙变2．许多高速公路上，在交通标志线上每隔2 m安装一个凸起的纯玻璃元件，这种元件叫“夜精灵”。

晚上只要汽车的灯光一照，司机就能看到附近地上的“夜精灵”亮起来（如图所示）。

下列几种元件的工作原理与“夜精灵”完全不同．．．．的是（）A．公路上反光标志牌B．环卫工人穿的反光马甲C．自行车的尾灯D．路口的红绿交通标志灯3．一条入射光线跟平面镜的夹角是60︒，则它的反射角为（）A．30B．60︒C．90︒D．120︒4．关于光现象，下列说法中正确的是（）A．日环食现象是由于光的反射形成的B．看到天空中的流星划过夜空落向地面，流星不是光源C．在不同座位上都能欣赏电影《战狼Ⅱ》的火爆场景，是由于屏幕上发生镜面反射D．环卫工人的工作服是通过光的反射来警示司机5．如图所示，是人观察岸边的树木在水中倒影情况。

下列光路图中正确的是（）A．B．C．D．6．图是一束平行光照在反射面上的反射现象，下列说法正确的是A．这是漫反射，遵循光的反射定律B．这是漫反射，不遵循光的反射定律C．这是镜面反射，遵循光的反射定律D．这是镜面反射，不遵循光的反射定律7．教室中上课，有时黑板反射的光能“晃”着一些同学的眼睛，看不清黑板上的字．出现晃眼现象的原因是A．只有黑板反射光，字不反射光B．只有字反射光，黑板不反射光C．字和黑板都反射光，黑板反射进入眼睛的光较强D．字和黑板都反射光，字反射进入眼睛的光较强8．关于镜面反射和漫反射，下面说法中错误的是（）A．漫反射中有些光线不遵循光的反射规律B．镜面反射的每一条光线都遵循光的反射规律C．无论镜面反射还是漫反射，对应一条入射光线，只有一条反射光线D．入射光线彼此平行时，漫反射后的反射光线彼此不平行9．入射光线与镜面的夹角为30°，如图所示，若使反射光线与入射光线的夹角为100°，可行的方法是（）A．入射光线不动，镜面逆时针旋转10゜B．入射光线不动，镜面顺时针旋转10゜C．镜面不动，入射光线逆时针旋转20゜D．镜面不动，入射光线顺时针旋转20゜10．如图所示，一束光线射到平面镜上，经平面镜反射后，反射光线经过的点是（）A．a B．bC．c D．d二、多选题11．关于光的反射，下列说法错误的是（）A．当入射光线与反射面的夹角为20°时，反射角为70°B．发生反射时，有些光线不遵循光的反射定律C．一束光垂直入射到平面镜上，反射角大小为90°D．入射光线彼此平行，反射光线也一定平行12．如图所示，小易利用激光灯、可折转的光屏、平面镜等器材探究光的反射定律。

光的反射1．在“人面桃花相映红”这句诗中，用光学知识解释桃花红的原因是（）A．桃花自己能发出红光B．桃花吸收红光C．桃花反射红光D．以上说法都不对2．白纸上印有黑字，每个人都看得特别清楚。

我们之所以能看清楚这些字得主要原因是（）A．白纸和黑字分别发出了不同颜色得光进入眼睛B．白光照到试卷上，白纸和黑字分别反射出白光和黑字进入眼睛C．白光照到试卷上，白纸反射出白光进入眼睛，而黑字不反光D．黑字比白纸反射光得本领强3.小红是一名摄影爱好者，她发现当黑白照片在暗室内进行冲洗时，所用温度计的液柱是蓝色的，而不是通常的红色，于是她进行了探究，得出了下面的结论，不正确的是（）A．暗室安全灯是红灯，因而一切物体看来都微显红色，温度计的红色液柱在这种情况下不容易看清楚B．温度计的蓝色液柱在红光照射下是黑色的C．蓝色液柱在红光下看得更清楚D．红色液柱在红光下反射白光4．下列现象中属于光的色散现象的是（）A．雨后天空的彩虹B．水中的月亮C．黑板“反光”D．小孔成像5．在没有其他光照的情况下，舞台追舞灯发出的红光照在穿白色上衣、蓝色裙子的演员身上，观众看到她（）A．上衣呈红色，裙子呈黑色B．上衣、裙子都呈红色C．上衣呈白色，裙子呈蓝色D．上衣、裙子都呈黑色6.下列说法正确的是（）A．光照在物体上时，物体的颜色由照射光的颜色决定B．实验表明，色光的混合规律与颜料的混合规律不相同C．光与镜面成30°角射到平面镜上时，其反射角为30°D．电影幕布选用粗糙布料，目的是让光发生镜面反射7．下列说法中，正确的是（）A．黑纸上写红字，在红色的灯光下很难辨认；B．白纸在黄色灯光的照射下看起来仍然是白色的；C．彩色电视机的色彩是用红、绿、蓝三种颜色按不同的比例混合得到的；D．颜料的三原色是红、黄、青；8．细心的小明注意到这样一个现象：如果打开窗户直接看远处的高架电线，电线呈规则的下弯弧形；而如果隔着窗玻璃看，电线虽然整体上也呈弧形，但电线上的不同部位有明显的不规则弯曲，当轻微摆动头部让视线移动时，电线上的不规则弯曲情景也在移动。

《光的反射》习题反馈练习1：如下图所示是光的反射光路图，入射光线是______，反射光线是______，NO是______．其中∠3是______角，它和∠2的大小______．反馈练习2：一束光发生反射，下图中不可能的是（）A B C D课堂检测1：关于光的反射，下列陈述中正确的是（）A．入射光线与反射面的夹角叫入射角B．反射角一定等于入射角C．反射光线和入射光线分居在反射面的两侧D．法线是实际存在的光线，所以要用实线表示课堂检测2：下面说法中不符合光的反射规律的是（）A．入射角增加10°，则反射角也增加10°B．入射角为0°的入射光线没有反射光线C．若光线逆着原来的反射光线射入时，它就逆着原来入射光线的方向反射出去D．入射光线靠拢法线，则反射光线也靠拢法线课堂检测3：关于光的反射的探究实验，下列说法不正确的（）A．反射光线和入射光线的引入，采用的是模型法B．法线的引入，也是采用模型法C．在纸板上显示反射光线和入射光线是采用转换法课堂检测4：如图，让一束光EO贴着纸板射到平面镜上，在纸板上会发现反射光线OF。

将纸板沿NO向后折，在NOF面上将____________________；若将纸板沿NO向前折，在NOF面上将____________________；根据实验现象，我们可以得到的结论是______________________________________________________。

EOEON F NF平面镜平面镜课堂检测5：小红要探究光的反射时反射角与入射角的关系。

（1）她需要的主要器材有：激光手电、一块硬纸板、、 .（2）小红依次使入射角为10°、20°、30°......分别测量对应的，得到下列几组数据：（3）通过分析数据，能判断第组数据有错误，并把它在表格中改正过来。

（4）根据数据，你能得出的结论是。

4.2 光的反射一．选择题（共11小题）1．下列叙述中的“影”，属于光的反射现象的是（）A．湖光倒“影”B．毕业合“影”C．立竿见“影”D．形“影”不离2．小敏同学到野外旅游时，看到水中美丽的倒影，如图，“倒影”的形成原因是（）A．光的直线传播B．光的反射C．光的折射D．光的色散3．下列光学器具中，根据光的反射定律制成的是（）①放大镜②穿衣镜③潜望镜④近视眼镜。

A．①与②B．②与③C．①与③D．②与④4．多媒体辅助教学以它的独特魅力给课堂教学增添了生机和活力。

多媒体教室的投影银幕是用粗糙的白布制成的，投影仪的折光系统相当于一个凸透镜。

下列说法正确的是（）A．全班同学都能看到画面是因为光射到投影银幕上发生了漫反射B．全班同学都能看到画面是因为光射到投影银幕上发生了镜面反射C．凸透镜对光线起发散作用D．镜面反射遵循光的反射定律，漫反射不遵循光的反射定律5．如图所示，进入人眼睛的光线是由（）A．平面镜发出的B．像s′发出的C．平面镜反射的D．人的眼睛发出的6．夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。

如图中有关自行车尾灯的光路图正确的是（）A．B．C．D．7．如图所示，一束光斜射到平面镜上，其中反射角是（）A．∠1 B．∠2 C．∠3 D．∠48．“爱美之心，人皆有之”瞧，美女蛇也不甘寂寞，她能通过平面镜欣赏到自己的美是利用了（）A．光的直线传播B．光的反射C．光的折射D．凸透镜成像9．小甫用雷射笔对着平面镜作反射定律的实验，如图所示。

雷射笔发出的光线经平面镜反射后，其行进的路线为图中的哪一条线（）A．甲B．乙C．丙D．丁10．如图是研究光的反射规律的实验装置图，实验表明（）A．反射角总是大于入射角B．入射角总是大于反射角C．反射角总是等于入射角D．在反射现象中，光路是不可逆的11．如图所示，小叶用激光笔对着光滑的大理石地面照射，无意中发现对面粗糙的墙壁上出现了一个明亮的光斑，而光滑地面上的光斑很暗，对此现象解释较合理的是（）A．地面吸收了所有的光B．墙壁发生了漫反射，地面发生了镜面反射C．地面发生了漫反射，墙壁发生了镜面反射D．墙壁发生了镜面反射，地面发生了折射二．填空题（共5小题）12．我们能够从不同的角度看到一些本身不发光的物体，是因为光在这些物体表面发生了反射的缘故，这时每一条光线都（选填““遵循”或“不遵循”）光的反射定律。

【2019最新】八年级物理上册 4、2 光的反射课后练习2（含解析）（新版）新人教版题一：在下列所述的现象中，由于光的反射形成的是（ ）A ．景物在水中的倒影B ．人在路灯下的影子C ．小孔成像D ．穿透树林的阳光题二：由于光的现象，教室里不同位置的同学都能看的黑板上的粉笔字（填“漫反射”或“镜面反射”）。

题三：小明同学用如图所示的装置研究光的反射规律，其中有一个可折转的光屏。

（1）光屏在实验中的作用是：①；②；（2）实验时，光屏应如何放置?。

题四：如图所示是一种称为“角反射器” 的光学装置，有一束激光沿ab 方向入射到平面镜S 1 上。

试在图中作出经平面镜S 1、S 2 反射后的光路，并保留必要的作图痕迹。

题五：在皮鞋擦过鞋油，还要用鞋刷或软布反复擦几下，越擦越亮，这是由于（ ）A ．反复擦可增加漫反射效果B ．反复擦可使鞋油填平皮革表面的凹坑，增加表面光滑程度，增加镜面反射效果C ．鞋油反光性能比皮革好，反复擦可使鞋油均匀分布，增加漫反射效果D ．鞋油的颜色比皮革鲜艳，可增加镜面反射效果题六：如图所示，若入射光线与平面镜成30º夹角，则（ ）A ．反射角是60º B．反射光线与镜面的夹角是60ºC ．入射角是30º D．入射角增大5º，反射角增大10º题七：小明在探究“光反射时的规律”时将一块平面镜放在水平桌面上，再把一张纸板放置在平面镜上。

（1）小明让一束光贴着纸板射到O 点（如图甲），要使入射光线和其反射光线的径迹同时在纸板上出现，纸板与平面镜的位置关系是（选填“一定垂直”、“一定不垂直”或“可以垂直也可以不垂直”）。

甲 O平面镜乙 平面镜 Oi（2）小明探究反射角和入射角之间的关系时，三次改变入射角i的大小（如图乙），实验所测数据如下表，他根据表中数据得出的结论和其他同学的结论并不一致。

请你根据表中的数题八：小明利用如图所示的实验装置，进行“探究光的反射定律”的实验。

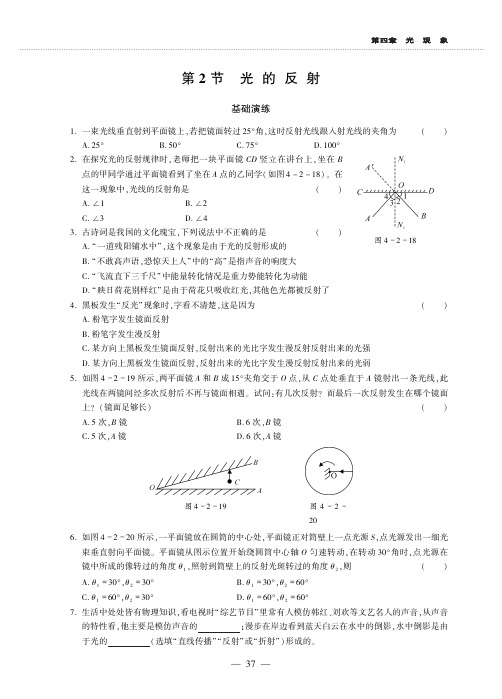

第四章㊀光㊀现㊀象第２节㊀光的反射基础演练１．一束光线垂直射到平面镜上，若把镜面转过２５ʎ角，这时反射光线跟入射光线的夹角为（㊀㊀）㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀Ａ．２５ʎＢ．５０ʎＣ．７５ʎＤ．１００ʎ图４－２－１８２．在探究光的反射规律时，老师把一块平面镜ＣＤ竖立在讲台上，坐在Ｂ点的甲同学通过平面镜看到了坐在Ａ点的乙同学（如图４－２－１８）㊂在这一现象中，光线的反射角是（㊀㊀）Ａ．ø１㊀㊀㊀Ｂ．ø２Ｃ．ø３㊀㊀㊀Ｄ．ø４３．古诗词是我国的文化瑰宝，下列说法中不正确的是（㊀㊀）Ａ． 一道残阳铺水中 ，这个现象是由于光的反射形成的Ｂ． 不敢高声语，恐惊天上人 中的 高 是指声音的响度大Ｃ． 飞流直下三千尺 中能量转化情况是重力势能转化为动能Ｄ． 映日荷花别样红 是由于荷花只吸收红光，其他色光都被反射了４．黑板发生 反光 现象时，字看不清楚，这是因为（㊀㊀）Ａ．粉笔字发生镜面反射Ｂ．粉笔字发生漫反射Ｃ．某方向上黑板发生镜面反射，反射出来的光比字发生漫反射反射出来的光强Ｄ．某方向上黑板发生镜面反射，反射出来的光比字发生漫反射反射出来的光弱５．如图４－２－１９所示，两平面镜Ａ和Ｂ成１５ʎ夹角交于Ｏ点，从Ｃ点处垂直于Ａ镜射出一条光线，此光线在两镜间经多次反射后不再与镜面相遇㊂试问：有几次反射？而最后一次反射发生在哪个镜面上？（镜面足够长）（㊀㊀）Ａ．５次，Ｂ镜Ｂ．６次，Ｂ镜Ｃ．５次，Ａ镜Ｄ．６次，Ａ镜图４－２－１９㊀㊀㊀㊀㊀图４－２－２０６．如图４－２－２０所示，一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源Ｓ，点光源发出一细光束垂直射向平面镜㊂平面镜从图示位置开始绕圆筒中心轴Ｏ匀速转动，在转动３０ʎ角时，点光源在镜中所成的像转过的角度θ１，照射到筒壁上的反射光斑转过的角度θ２，则（㊀㊀）Ａ．θ１＝３０ʎ，θ２＝３０ʎＢ．θ１＝３０ʎ，θ２＝６０ʎＣ．θ１＝６０ʎ，θ２＝３０ʎＤ．θ１＝６０ʎ，θ２＝６０ʎ７．生活中处处皆有物理知识，看电视时 综艺节目 里常有人模仿韩红㊁刘欢等文艺名人的声音，从声音的特性看，他主要是模仿声音的㊀㊀㊀㊀㊀；漫步在岸边看到蓝天白云在水中的倒影，水中倒影是由于光的㊀㊀㊀㊀㊀（选填 直线传播 反射 或 折射 ）形成的㊂７３８．关于光的反射定律，下列说法正确的是㊀㊀㊀㊀㊀㊂Ａ．电影银幕上发生的反射是镜面反射Ｂ．我们能从不同的角度看到某同学身上艳丽的衣服是由于衣服表面发生的是漫反射Ｃ．漫反射不遵循光的反射定律Ｄ．黑板表面涂的是油漆，是为了黑板表面更光滑说明理由：㊀㊂拓展提升９．小华在探究光的反射规律的实验中，进行了如图４－２－２１所示的实验，先将纸板Ｂ以ＯＮ为轴转动到与纸板Ａ同一平面，使激光笔发出的光束ＥＯ沿纸板Ａ照射到平面镜的Ｏ点，则在纸板Ｂ上可观图４－２－２１察到反射光ＯＦ㊂（１）小华想探究反射光线与入射光线是否只能在同一平面内㊂她应该如何操作：㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀，观察纸板Ｂ上是否有反射光线㊂（２）若使入射光线逆ＦＯ的方向射向镜面Ｏ点，可以观察到反射光线沿着ＯＥ方向射出，说明㊀㊀㊂１０．在探究 光的反射定律 实验时，进行如图２－２－２２所示的实验操作㊂图４－２－２２（１）让光线贴着纸板沿ＡＯ方向射向镜面，反射光线沿ＯＢ方向射出，如图（ａ）所示，反射角㊀㊀㊀㊀入射角㊂（２）在实验过程中，若将纸板倾斜，如图（ｂ）所示，让光线仍贴着纸板沿ＡＯ方向射向镜面，此时反射光线与入射光线㊀㊀㊀㊀（选填 在 或 不在 ）同一平面内，纸板上㊀㊀㊀㊀（选填 能 或 不能 ）看到反射光线㊂发散思维１１．奥运会火炬 祥云 的设计充分体现了科学与艺术的融合如图４－２－２３所示㊂请根据图回答：（１）红色是火炬的主色调，从光学角度看，火炬的主要部分之所以呈现红色，是因为火炬的表面能㊀㊀㊀㊀（填 吸收 透过 或 反射 ）红光㊂（２）火炬 质量９８５ｇ㊁长７２ｃｍ ，用国际单位表示其质量为㊀㊀㊀㊀，当火炬传递到珠峰峰顶时其质量将㊀㊀㊀㊀（填 变大 变小 或 不变 ）㊂（３）火炬使用的燃料是丙烷，是采用㊀㊀㊀㊀的方法使其在常温下液化，这一过程要㊀㊀㊀㊀热量（填 吸收 或 放出 ）㊂（４）火炬传递时， 祥云 火炬相对于手持火炬奔跑的火炬手是㊀㊀㊀㊀的，相对于站立在街道两旁加油助威的观众是㊀㊀㊀㊀的㊂（５）象征着爱心㊁梦想㊁和平与希望的奥运圣火在泰州成功传递，已知此次传递全程约１０ｋｍ，历时６５ｍｉｎ，则火炬传递全程的平均速度约㊀㊀㊀㊀ｋｍ／ｈ（结果保留两位小数）㊂ ８３。

人教版八年级物理第四章《光现象》第2节、光的反射精选练习一、夯实基础1．下列说法中正确的是A．只有镜面反射遵守光的反射定律B．光线垂直照射在平面镜上，入射角是900C．漫反射不遵守光的反射定律D．反射光线与入射光线的夹角是1200，则入射角为600【答案】D【解析】因所有的反射都遵守光的反射定律，选项AB错；光线垂直照射在平面镜上，因入射光线与法线重合，故入射角为00，选项C错；由于反射角等于入射角，所以反射光线与入射光线的夹角是1200，则入射角为600，选项D正确。

故选D。

2．如图1所示，一束光射向平面镜，这束光的入射角和反射角的大小分别为A．30°30° B．60° 60° C．30°60° D．60°30°图1【答案】B【解析】因入射光线与镜面之间的夹角为30°，则入射角为90°−30°=60°，因反射角等于入射角，所以反射角也为60°。

故选B。

3．放映电影时，银幕用的是粗糙的白布，这是因为A．白布能发生镜面反射，使人从四面八方都能看到银幕上的像B．白布能发生漫反射，使人从四面八方都能看到银幕上的像C．白布能使光线发生弯曲，使人从四面八方都能看到银幕上的像D．白布能发生镜面反射，使人能在某一方向看到银幕上的像【答案】B【解析】粗糙的白布表面凹凸不平，白布能把照射到它上面的光沿直线反射到四面八方，这样可使观众从四面八方看到银幕上的像，这种反射属于漫反射。

故选项ACD错误、B 正确。

故选B 。

4．如图2所示，在探究光的反射规律时,老师把一块平面镜CD 竖立在讲台上,坐在B 点的甲同学通过平面镜看到了的乙同学。

在这一现象中,光线的反射角是A.∠1B.∠2C.∠3D.∠4【答案】B【解析】坐在B 点的甲同学通过平面镜看到了坐在A 点乙同学,是由于乙同学反射的光经平面镜反射后,反射光进入了甲同学的眼睛,所以图中的OB 为反射光线,则OB 与法线N ′N 的夹角∠2是反射角。

答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。

２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。

亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。

相信你是最棒的！人教版八年级物理上册《4.2光的反射》课时作业一、单选题1．房间里有两盏灯，其中一盏灯点亮，另一盏灯没有点亮。

如下四个图中，能正确反映出人看见没有点亮的灯的光路图的是（）A．B．C．D．2．关于光的反射，下列说法正确的是（）A．入射光线与反射面的夹角为20°时，反射角也为20°B．镜面反射遵守光的反射定律，漫反射不遵守光的反射定律C．入射角增大5°时，反射光线与入射光线的夹角增大10°D．入射光线靠近法线时，反射光线远离法线3．下列四幅图片所对应的光学现象或应用中，形成原理与其它三幅图片不同的是（）A．激光引导掘进方向B．小孔成像C．人看见不发光的物体D．手影4．如图所示，是平行光照射到不同物体表面时发生反射的情况。

初二上册（人教版）物理课时同步练习：4.2 光的反射4.2 光的反射基础题1．光射到平面镜上，若反射角为40°，则入射角为A．30°B．40°C．50°D．60°2．下列说法不正确的是A．光的反射现象中光路是可逆的B．光的折射现象中光路也是可逆的C．镜面反射遵循光的反射定律D．漫反射不遵循光的反射定律3．放映电影时，银幕用的是粗糙的白布，这是因为A．白布能发生镜面反射，使人从四面八方都能看到银幕上的像B．白布能发生漫反射，使人从四面八方都能看到银幕上的像C．白布能使光线发生弯曲，使人从四面八方都能看到银幕上的像D．白布能发生镜面反射，使人能在某一方向看到银幕上的像4．老师在黑板上的板书，有些座位上的同学看的清楚，而有些座位上的同学则看到一片亮光而看不清楚字，其原因是A．黑板发生镜面反射造成的看不清楚B．教室光线亮度不够造成的看不清楚8．甲乙两人在照同一个镜子。

甲在镜中看到了乙的眼睛，下列说法正确的是A．乙也一定能看到甲的眼睛B．乙可能看到甲的眼睛C．乙不可能看到甲的眼睛D．乙不可能看到甲的全身9．夏日清晨，阳光明媚，周未小明和妈妈一同来到了湖边散步，岸上拉着母子俩长长的影子，湖中柳影摇曳，小明指着自己的影子对妈妈说这是光的________形成的，又指着湖中柳树的倒影说这是光的______形成的。

学科！网10．一束平行光与镜面成40°角射到平面镜上，入射角大小是________，人迎着反射光的方向可以看到刺眼的光，而在其他方向却看不到反射光，这是由于发生了_______（选填“镜面反射”或“漫反射”）。

11．如图所示，标有角度的半圆形硬纸板ENF竖直放置，平面镜紧贴硬纸板水平放置，用激光笔贴着硬纸板射出一束光沿AO方向射向平面镜，经镜面反射后会沿着_________（选填“OB”、“OC”和“OD”）方向射出。

12．在“探究光的反射规律”的实验中，平面镜M水平放置，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻折。
