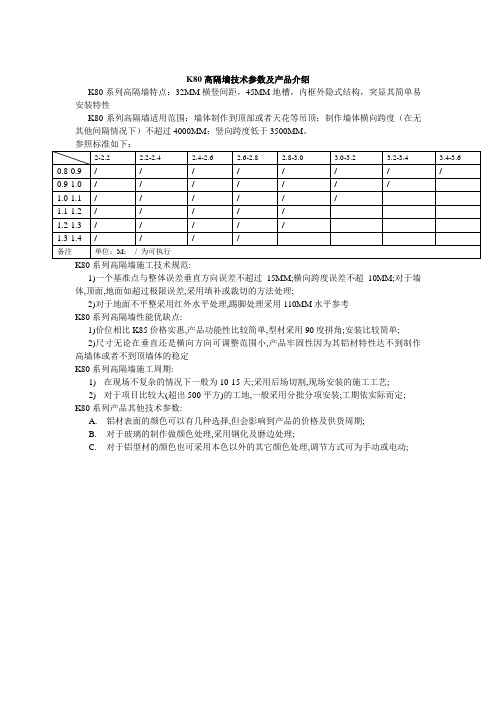

K80高隔墙技术参数及产品介绍K80系列高隔墙特点：32MM横竖间距，45MM地槽，内框外隐式结构，突显其简单易安装特性K80系列高隔墙适用范围：墙体制作到顶部或者天花等吊顶；制作墙体横向跨度（在无其他间隔情况下）不超过4000MM；竖向跨度低于3500MM。

K80系列高隔墙施工技术规范:1)一个基准点与整体误差垂直方向误差不超过15MM;横向跨度误差不超10MM;对于墙体,顶面,地面如超过极限误差,采用填补或裁切的方法处理;2)对于地面不平整采用红外水平处理,踢脚处理采用110MM水平参考K80系列高隔墙性能优缺点:1)价位相比K85价格实惠,产品功能性比较简单,型材采用90度拼角;安装比较简单;2)尺寸无论在垂直还是横向方向可调整范围小,产品牢固性因为其铝材特性达不到制作高墙体或者不到顶墙体的稳定K80系列高隔墙施工周期:1)在现场不复杂的情况下一般为10-15天;采用后场切割,现场安装的施工工艺;2)对于项目比较大(超出500平方)的工地,一般采用分批分项安装;工期依实际而定;K80系列产品其他技术参数:A.铝材表面的颜色可以有几种选择,但会影响到产品的价格及供货周期;B.对于玻璃的制作做颜色处理,采用钢化及磨边处理;C.对于铝型材的颜色也可采用本色以外的其它颜色处理,调节方式可为手动或电动;K85技术参数及产品介绍K85系列特点：采用内钢外铝型结构，内部钢材采用1.2MM壁厚工字钢，突显其结构的稳固性和承载力；外框采用45度机器冲压铝合金断面更突出其外观及易于维护；7MM黑色线条抽缝，突显其立体质感与横竖纹理K85系列适用范围：制作墙体可不到顶部或预制天花顶部；1）制作墙体在顶部固定的情况下横向跨度（在无其他间隔情况下）不超过8000MM；竖向跨度低于4500MM。

2）制作墙体在无顶部固定的情况下横向跨度（在无其他间隔情况下）不超过3800MM（横向单块低于850MM）；竖向跨度低于2300MM。

第1篇一、工程概况1. 工程名称：XX项目成品金属隔断施工2. 工程地点：XX市XX区XX路XX号3. 工程规模：根据现场实际情况及设计要求进行施工4. 施工单位：XX装饰工程公司5. 设计单位：XX建筑设计院二、施工依据1. 《建筑装饰装修工程施工及验收规范》（GB 50210-2001）2. 《金属门窗工程施工及验收规范》（GB 50210-2001）3. 《建筑隔声设计规范》（GB 50118-2010）4. 设计图纸及相关设计文件5. 施工现场实际情况三、施工准备1. 技术准备（1）熟悉设计图纸，了解隔断的规格、型号、尺寸及安装要求。

（2）学习并掌握相关施工规范和操作规程。

（3）编制施工方案，明确施工流程、施工要点及质量控制措施。

2. 材料准备（1）金属隔断材料：根据设计要求，选择合适的金属板材、不锈钢、铝合金等材料。

（2）配件材料：铰链、锁具、密封条、膨胀螺丝等。

（3）辅助材料：水泥、砂浆、切割机、电焊机、砂轮机等。

3. 人员准备（1）成立施工队伍，明确各岗位人员职责。

（2）组织施工人员进行技术交底，确保施工人员掌握施工要点。

（3）对施工人员进行安全教育培训，提高安全意识。

4. 施工机械准备（1）切割机、电焊机、砂轮机等。

（2）水平尺、垂直尺、线锤等测量工具。

四、施工工艺流程1. 施工准备（1）现场清理，确保施工环境整洁。

（2）根据设计图纸，确定隔断安装位置。

（3）测量并标记安装位置，确保隔断安装准确。

2. 隔断安装（1）切割金属板材，根据设计尺寸进行加工。

（2）安装固定件，如膨胀螺丝、铰链等。

（3）将金属板材安装到固定件上，调整至水平、垂直状态。

（4）安装密封条，确保隔断的密封性能。

3. 隔断调整（1）检查隔断的垂直度、水平度及对角线长度，确保安装精度。

（2）调整铰链，使隔断开启、关闭顺畅。

（3）检查隔断的密封性能，确保无渗漏。

4. 隔断验收（1）检查隔断的安装质量，包括尺寸、垂直度、水平度、对角线长度等。

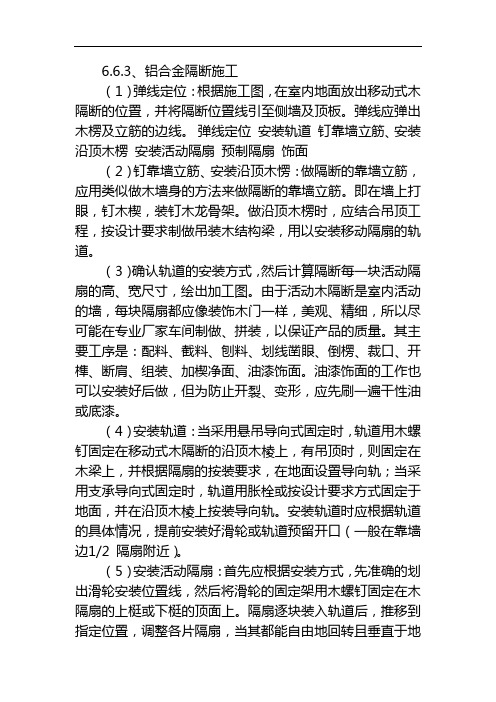

6.6.3、铝合金隔断施工（1）弹线定位：根据施工图，在室内地面放出移动式木隔断的位置，并将隔断位置线引至侧墙及顶板。

弹线应弹出木楞及立筋的边线。

弹线定位安装轨道钉靠墙立筋、安装沿顶木楞安装活动隔扇预制隔扇饰面（2）钉靠墙立筋、安装沿顶木愣：做隔断的靠墙立筋，应用类似做木墙身的方法来做隔断的靠墙立筋。

即在墙上打眼，钉木楔，装钉木龙骨架。

做沿顶木楞时，应结合吊顶工程，按设计要求制做吊装木结构梁，用以安装移动隔扇的轨道。

（3）确认轨道的安装方式，然后计算隔断每一块活动隔扇的高、宽尺寸，绘出加工图。

由于活动木隔断是室内活动的墙，每块隔扇都应像装饰木门一样，美观、精细，所以尽可能在专业厂家车间制做、拼装，以保证产品的质量。

其主要工序是：配料、截料、刨料、划线凿眼、倒楞、裁口、开榫、断肩、组装、加楔净面、油漆饰面。

油漆饰面的工作也可以安装好后做，但为防止开裂、变形，应先刷一遍干性油或底漆。

（4）安装轨道：当采用悬吊导向式固定时，轨道用木螺钉固定在移动式木隔断的沿顶木棱上，有吊顶时，则固定在木梁上，并根据隔扇的按装要求，在地面设置导向轨；当采用支承导向式固定时，轨道用胀栓或按设计要求方式固定于地面，并在沿顶木棱上按装导向轨。

安装轨道时应根据轨道的具体情况，提前安装好滑轮或轨道预留开口（一般在靠墙边1/2 隔扇附近）。

（5）安装活动隔扇：首先应根据安装方式，先准确的划出滑轮安装位置线，然后将滑轮的固定架用木螺钉固定在木隔扇的上梃或下梃的顶面上。

隔扇逐块装入轨道后，推移到指定位置，调整各片隔扇，当其都能自由地回转且垂直于地面时，便可进行连接或做最后的固定。

每相邻隔扇用三副合页连接。

（6）饰面：根据设计可以将移动式木隔断芯板做软包；也可以裱糊墙布、壁纸或织锦缎；还可以用高档木材实木板镶装或贴饰面板制做，作清漆涂饰；也可以镶磨砂、刻花玻璃等。

应根据设计要求按相关工艺进行施工装饰。

铝合金隔断施工工艺1.弹线定位：根据施工图，在室内地面确定铝合金隔断墙的位置，并将隔断位置线引至侧墙及顶板。

弹线应弹出铝合金框架的边线。

2.安装立柱和横梁：根据设计要求和实际情况，安装铝合金立柱和横梁，固定在地面和顶板上。

立柱和横梁的间距应符合设计要求。

3.安装铝合金板材：根据设计要求和实际情况，将铝合金板材安装在立柱和横梁之间，用螺丝固定。

板材的尺寸和厚度应符合设计要求。

4.安装玻璃或隔音材料：根据设计要求和实际情况，将玻璃或隔音材料安装在铝合金框架上，用密封胶固定。

玻璃或隔音材料的尺寸和厚度应符合设计要求。

5.安装门和配件：根据设计要求和实际情况，安装铝合金门和配件，如门锁、门把手等。

门和配件的尺寸和款式应符合设计要求。

6.饰面：根据设计要求和实际情况，进行饰面处理，如喷涂、贴面等。

饰面的颜色和材质应符合设计要求。

安装铝合金隔断面板系统的步骤如下：1.地轨：根据放样地点，将地轨放置在适当位置，并预留门和转角位置。

对于地毯施工，可以使用空气钉枪或电锤将地轨固定在地坪上，间隔为60毫米。

如果地板是磁砖或石材，则需要使用电钻钻孔，然后埋入塑胶塞，以螺丝固定地轨。

地轨长度必须控制在正负1毫米以内。

将高低调整组件直杆的预定位置，放置于地轨凹槽内，最后盖上踢脚板盖板。

2.天轨：将天轨水平放置于天花板下方，并以空气钉枪或尖尾螺丝固定。

高度应该裁切成补齐壁槽斜边，各处之相接须平整，缝隙须小于0.5毫米，以共用柱分隔为断点。

3.直杆：根据需要，在隔间之间隔处安装直杆。

4.横压条：根据图示分隔，并确保垂直方向的接缝小于0.5毫米。

5.转角柱：在隔间的转向处，需要立双向转角柱，其长度必须落地并接触天轨，以自攻螺丝固定于天轨上和地轨上。

在安装面板时，需要将面板直立，面板下端顶在面板压条内，使面板两侧置于直杆的中心处，然后将面板压条扣接于共用柱上。

在安装玻璃面板时，需要先完成铝制玻璃框料，如有附加铝制横百叶，则必须先行安装百叶，并将遮阳调整装置钢索调整无误后，再将玻璃逐面安装。

铝合金隔断施工工艺
一、准备工作
1.确定隔断区域的尺寸和布置，制定隔断方案。

2.查看施工现场，评估隔断施工的可行性和所需材料。

二、材料采购
1.购买所需的铝合金型材、隔断板材、连接件等材料。

2.确保材料的质量，并检查是否与设计方案相符。

三、施工步骤
1.按照设计方案的布局，在地面上标出隔断的位置。

2.安装铝合金型材作为隔断的框架，确保其垂直和水平度。

3.将隔断板材固定在铝合金框架上，使用合适的连接件进行固定。

4.检查隔断的稳定性和平整度，必要时进行调整。

5.补充安装隔断的门窗等附件，确保隔断功能的完善。

6.进行隔断的装饰和修饰，使其与周围环境协调一致。

7.清理施工现场，确保安全和美观。

四、验收和维护
1.检查隔断施工是否符合设计方案和相关标准。

2.对隔断进行功能性检测，确保其可靠性和安全性。

3.向客户进行隔断工程的验收，并解决客户提出的问题和意见。

4.提供隔断的使用和维护手册，指导用户正确使用和保养隔断。

以上是铝合金隔断施工的基本步骤和注意事项。

在施工过程中，需注意安全，确保施工质量，满足客户的需求和要求。

卫生间成品隔断施工工艺1）施工准备①材料要求：进入现场的隔板样式、数量及加工质量符合设计要求，有出厂合格证。

②五金配件的种类、规格、型号符合图纸要求，采用锌铝合金成品五金并与卫生间隔板相匹配且产品质量合格。

③安装工具:电锤、改锥、电钻、曲线锯等。

2）作业条件：①卫生间隔断进入施工现场必须检查验收，安装前应先检查型号,尺寸是否符合要求。

②现场安装队我们实行队长负责制，由队长负责统筹协调施工期间的一切事宜。

③严格按照施工程序，确保施工质量。

④注意卫生间隔断门板的开启方向及测量的尺寸，以确保安装时的门的裁口方向。

3）操作工艺：①工艺流程：现场检查一派线确位一安装标高f配件定位一安装调试一清理打胶一安装验收a.现场检查：查看图纸复量尺寸，检查图纸与现场是否相符，检查瓷砖，卫生洁具等相关的成品有无损坏之处，特殊工艺的按照甲方和监理确认的施工图施工。

b.派线确位：标好墙面尺寸，保持水平，垂直、大片应安在两坑正中间（或按现场要求操作）。

C.安装标高：根据测量的图纸检查卫生间隔断安装的标高尺寸。

d.配件定位：按照标高，设计和监理确认通过的五金件（合页、门锁、拉手、支架、横梁）设计确认通过，安支架时保持两边间距尺寸一样，安大片直角时，保证在中间位置（分中），上下两端保持18公分，（直角中心点）根据情况有管道，腰线应量好尺寸，再开口，缝口不超过0∙1厘米（直角），注意不要打坏墙砖或地砖，安合页时,门上下两端保持16厘米，门下端与中小片高低一样，合页螺丝安装在（打眼时应控制在小于1厘米深度，尔后上螺丝，安锁时应注意如有台阶锁芯的位置距门下端85厘米，如有残疾人坑，应与有台阶锁位置一样平行，锁一定要端正，灵活自如，锭横梁应在中小片上固定螺丝或钉子，锭塑板或角铝应从反面安圆头螺丝固定，注意塑板与中小片无缝平整。

e.安装调试：调试固定门缝应2至2.5毫米的距离，小腿固定至少两颗螺丝，，门与中小片下端平齐，门的开启轻松自如，回归到位，对隔断门用线进行四边调正，门上下水平垂直，满足施工规范的要求。

成品金属隔断施工方案1. 引言成品金属隔断是一种现代化的施工方案，旨在提供合理的空间分割和隔离功能。

它不仅能够美化室内环境，还能有效地划分不同功能区域。

本文将介绍成品金属隔断的施工方案，包括前期准备、施工步骤和材料选用等内容。

2. 前期准备在进行成品金属隔断施工之前，需要进行以下准备工作：2.1 确定隔断位置首先需要确定隔断的位置和尺寸。

根据建筑设计图纸或实际需求，确定需要划分的区域，并测量出准确的尺寸。

2.2 选择材料和风格根据项目需求和设计要求，选择合适的成品金属隔断材料和风格。

常见的材料包括铝合金、不锈钢和玻璃等。

2.3 制定施工计划根据项目的规模和难度，制定详细的施工计划，包括施工时间安排、人员配备和材料供应等。

2.4 准备施工工具和设备准备施工所需的工具和设备，包括切割机、电钻、螺丝刀等，以保证施工的顺利进行。

3. 施工步骤成品金属隔断的施工步骤可分为以下几个环节：3.1 墙面处理首先需要对隔断所在的墙面进行处理，确保其平整、干净。

可以采用打磨或刷漆等方式进行。

3.2 安装地轨使用螺丝或胶粘剂将地轨固定在地面上，确保其稳固和水平。

地轨的安装位置应符合设计要求。

3.3 安装立柱和端柱按照设计要求，将立柱和端柱依次安装在地轨上。

使用水平仪进行调整，确保立柱的垂直。

3.4 安装横梁和顶梁将横梁安装在立柱之间，使用螺丝进行固定。

在需要加固的地方，可以采用角码或钢板等方式增强结构稳定性。

安装顶梁时，同样需要使用水平仪进行调整。

3.5 安装隔断板材根据设计要求，将隔断板材固定在立柱和横梁之间。

可以使用螺丝、铆钉或胶粘剂等方式进行固定。

需要注意的是，板材的尺寸和间隙应符合设计要求。

4. 材料选用4.1 铝合金铝合金是一种常见的成品金属隔断材料，它具有轻质、强度高、耐腐蚀等特点。

铝合金隔断可以轻松地实现各种造型和颜色的选择，适用于各种室内环境。

4.2 不锈钢如果需要更高的强度和耐用性，不锈钢成品金属隔断是一个理想的选择。

铝合金玻璃隔断施工方案
铝合金玻璃隔断是一种常见的办公室隔断装饰材料，具有美观、环保、耐用的特点。

下面是一份关于铝合金玻璃隔断施工方案的简要介绍，共分为五个步骤。

第一步：准备工作
1.测量空间尺寸：根据需要安装隔断的空间尺寸，使用测量工
具进行测量。

2.确定设计方案：根据空间尺寸和客户需求，确定设计方案，
包括隔断的类型、样式、颜色等。

3.选购材料：根据设计方案，选购适当的铝合金型材和玻璃。

第二步：制作铝合金框架
1.铝合金型材切割：根据设计方案，将铝合金型材按照需要的
长度进行切割。

2.铝合金型材加工：根据设计方案，对铝合金型材进行加工，
如开槽、开孔、打螺丝孔等。

第三步：安装铝合金框架
1.安装横梁：根据设计方案，将铝合金横梁按照需要的位置安
装在墙面上。

2.安装立柱：根据设计方案，将铝合金立柱按照需要的位置安
装在地面上。

3.安装玻璃：根据设计方案，在铝合金框架上安装玻璃，使用
专用的玻璃胶固定。

第四步：调整和清洁
1.调整：对已安装的隔断进行调整，保证其水平、垂直和面积
的要求。

2.清洁：清洁安装好的隔断，去除表面的灰尘和污垢。

第五步：验收和维护
1.验收：对已安装的隔断进行验收，检查其外观和功能是否符
合设计要求。

2.维护：定期对隔断进行维护，如清洁玻璃、更换磨损的胶囊等，以保持隔断的完好和美观。

以上是一份关于铝合金玻璃隔断施工方案的简要介绍，通过这个方案，可以实现客户对办公室空间的隔断和装饰需求。

同时，施工过程中需要注意保持工作场所的整洁和安全，确保施工质量和顺利进行。

铝合金隔断安装方案
1、主要施工工艺：
（1）铝合金隔断与墙体的连接，一是可用膨胀螺栓固定，二是可在墙内预埋木砖或木楔，用木螺丝将铝合金框固定在木砖或木楔上。

（2）铝合金框与墙体结构之间一般留10～20毫米缝隙，填入轻质材料（丙烯酸酯、聚胺酯、泡沫塑料、矿棉、玻璃棉等），外侧嵌注密封膏。

2、注意事项：
A、铝合金隔断的规格型号应符合设计要求,安装应牢固平整,其间隙用非腐蚀性材料密封。

B、铝合金隔断与墙体结构之间需留有一定的间隙，以防止热胀冷缩引起变形。

C、铝合金框体应横平竖直，高低一致。

D、固定联结件（节点）处的间距要小于600毫米。

要在距窗框的四个角150毫米处两个方向设联结件。

每个联结件不得少于两个螺丝。

安装玻璃的槽口应清洁,下槽口应衬垫软性材料。

玻璃与扣条间按设计要求填塞弹性密封资料,应牢固严密。

E、嵌注密封胶前要清理干净框底浮灰。

F、安装后，应注意保护铝合金框及玻璃干净。

铝合金玻璃隔断施工方案1. 引言在现代建筑设计中，隔断起着非常重要的作用，不仅能够提供空间的分隔和隐私保护，还能增加室内采光和视野的开阔感。

铝合金玻璃隔断作为一种常用的隔断材料，被广泛应用于办公室、商业空间和家居家具等领域。

本文将介绍铝合金玻璃隔断的施工方案，包括施工前的准备工作、安装步骤、施工注意事项等内容。

2. 施工前准备工作在开始施工前，需要进行以下准备工作：2.1 施工图纸确认根据建筑设计图纸和隔断效果图，确认隔断的具体尺寸、位置和款式等要求。

2.2 材料准备准备好所需的铝合金型材、玻璃板、密封胶、固定螺丝等施工材料。

2.3 检查施工场地检查施工场地是否清洁整齐，确保施工的空间足够并且没有障碍物。

2.4 工具准备准备好所需的施工工具，包括电钻、螺丝刀、切割工具、量尺、工具袋等。

3. 施工步骤3.1 安装铝合金框架根据施工图纸确定的尺寸和位置，先安装铝合金框架。

使用电钻，将铝合金型材固定在墙壁或地面上，并确保水平和垂直度。

3.2 安装玻璃板将玻璃板顺序放置在铝合金框架内，注意要与铝合金框架的槽口对齐。

然后使用密封胶将玻璃板固定在槽口内，确保固定牢固且密封性良好。

3.3 安装隔断门如果需要安装隔断门，则需要在施工图纸上标明门的位置和尺寸。

根据标注，在适当位置切割铝合金框架，并安装门扇和门锁等配件。

3.4 完善细节处理在施工完成后，对铝合金框架和玻璃板进行检查，确保没有划痕、凹陷或其他质量问题。

对于较长的隔断，可以在铝合金框架内加入加强筋，增加隔断的稳定性。

3.5 清理和维护清理施工现场，清除施工过程中产生的垃圾和尘土。

针对铝合金框架和玻璃板，定期进行维护，清洁玻璃并更换密封胶以保持隔断的良好状态。

4. 施工注意事项4.1 安全第一在进行施工过程中，务必注意施工安全。

佩戴适当的安全装备，如手套、护目镜等，以防止意外伤害。

4.2 注意细节在施工过程中，注意细节处理。

要保持施工现场的整洁，避免划痕、凹陷等影响隔断质量的问题。
