建筑给水薄壁不锈钢管管道工程技术规程QJ/MY01-08宁波铭扬不锈钢管业有限公司2008前言“21世纪，世界关注环保！”建筑给水应用薄壁不锈钢管，这是社会提升产品档次的必然趋势，也是人民群众提高生活质量的客观需求。
薄壁不锈钢管应用于建筑给水、热水和饮用净水工程，具有力学性能好、耐蚀能力强、摩阻系数小，不易产生二次污染等优点，且管件连接安全可靠、使用寿命长、综合成本合理。
薄壁不锈钢管符合“新颖、节能、环保”住宅产品的要求，是我国近年来发展迅速、高档次的一种建筑给水管材。
运用已获准的国家专利，研制生产的坡边承口熔接式管件，其技术水平处于国内领先地位。
吸收了卡凸式、卡压式等机械连接及借鉴了铜管与塑料管有承口插入的简便优点，同时吸取了传统的不锈钢氩弧焊接方式，将两种传统的连接方式有机地结合，此管件及其连接方式已深受建设单位和施工单位的青睐。
．本规程的内容包括总则、术语、管材及管件、设计、施工及验收等。
在编写过程中参照了国内外相关资料，在总结典型工程实践的基础上，进行较多的试验，征集了有关单位的意见，以推荐给工程建设设计、施工和使用单位采用，并在实践中继续完善之。
主编单位：宁波铭扬不锈钢管业有限公司主要起草人：周志龙校对人：杨奇峰目次1 (1)2 (2)3...................................................3管材及管件.............................................................................................................................................3规定 3.1一般................................................................................................ 3 要求量3.2质 (4)格3.3管材及管件规5………………………………………………………………………………………计 4 设................................................................................................5 4.1 一般规定..........................................................................................5设 4.2管道布置和敷..............................................................................5架补偿、支吊及保温4.3管道 (6)水力计算4.47 ………………………………………………………………………………………工 5 施……………………………………………………………………………………7准备 5.1施工……………………………………………………………………………………7定般5.2一规……………………………………………………………………………………8设 5.3管道敷................................................................................................9 5.4管道连接6验收 (10)附录A 不锈钢坡边承口熔接式管件的安装 (11)附录B 不锈钢坡边承口熔接式管件承口的规格 (12)附录C 不锈钢双卡压式管件的安装 (13)附录D 不锈钢双卡压管件承口的规格 (14)51 …………………………………………………安装件的式管接对口熔锈钢不E录附．附录F 建筑给水薄壁不锈钢管管道沿程水头损失计算 (16)本规程用词说明 (26)附：条文说明 (27)1总则1.0.1为使薄壁不锈钢管在建筑给水工程中的合理使用，做到技术先进、安全卫生、经济实用，确保工程质量，特制订本规程。
Vesse丨 & piping 总第347期建筑给水薄壁不锈钢管道连接施工技术李松龚柏儒(中交一航局安装工程有限公司天津300457)摘要：本文结合工程实例，介绍了薄壁不锈钢给水管道承插式氩弧焊和双卡压式连接的施工工艺原理 及优点，总结了薄壁不锈钢管道连接的施工准备、预制加工，管道连接、管道压力试验等施工工艺流程，对 薄壁不锈钢管道的应用具有一定的参考价值和实际意义，关键词：给水管道薄壁不锈钢管双卡压承插式氩弧焊施工技术中图分类号：T U81 文献标识码：B文章编号：1002-3607(2021) 04-0049-031工程概况本项目位于广东省珠海市横琴新区十字门商务核心区，3#塔楼建筑面积113,606.29m2,1#商业裙房4223.78m2,避难层 10,227.4m2。
本项目市政供水压力0.15M Pa,生活给水管采用薄壁不锈钢管，管径DN15-DN50规格的管材采用了双卡压式连 接，DN65-DN150规格的管材采用了 承插氩弧焊连接。
薄壁不锈钢管具有力学性能好、重量轻、有效水流量大、管内壁光滑 无锈蚀、不易产生二次污染、使用寿 命长等优点，在建筑给水管道工程中 运用广泛111。
因本工程水平支管工作 量大，采用传统施工方式难度大，而 双卡压连接方式施工简便、施工成本 低，受周围环境影响较小，适合本工 程给水管道的连接。
但管井内的管道 多为DN65以上，随着管壁增厚和管 径增大，卡压难度随之增高，并且卡 压后易出现漏水现象，因此选用焊接 方式连接。
圈借助外力作用在塑性变形的情况下进行密封。
该连接方式很好地发挥了不锈钢材质的刚性特点，采用分离式卡压机对0型密封圈的管件和薄壁不锈钢管的连接处进行卡钳压接，利用0型密封圈压缩比特性，使0型密封圈在U型槽内被压缩后产生永久的弹性，从而实现面性固定。
薄壁不锈钢管被卡压后形成两个六边形，把薄壁不锈钢管和带有0型密封圈的管件紧密连接，从而实现管件与管道承接口处永久性密封的目标，有效地杜绝管材插入深度不足而引起的渗漏质量缺陷(见图1 )。
薄壁不锈钢给水管施工工艺薄壁不锈钢给水管的施工技术薄壁不锈钢给水管施工工艺1、薄壁不锈钢管的组装（1）管材的切割应采用专用切割机具。
①管材应采用机械或等离子方法切割；采用砂轮切割或修磨时应使用专用砂轮片。
②管材端面失圆, 而无法插入管件时, 应使用专用整形器将管材断面整形至可插入管件承口底端为止。
（2）管材切口质量应符合下列要求：①切口端面应平整, 无裂纹、毛刺、凹凸、缩口、残渣等。
②切口端面的倾斜（与管中心轴线垂直度）偏差不应大于管材外径的5%, 且不得超过3mm；凹凸误差不得超过1mm。
（3）环压钳的选用。
不锈钢管道环压连接, 应根据管道公称直径选用相应规格型号的环压钳。
（5）环压连接操作。
①选择好与管材管件规格相应的环压钳；将环压模具安装到钳头上（上下环压模具着色面必须一致）即可进行环压连接操作。
操作前应保持上下环压钳内模具清洁。
②除去管材保护膜, 将管材插入管件承口至底端, 并用划线笔沿管件端在管材外壁上划线, 然后抽出管材。
③将密封圈套在管材上；插入管件承口至底端, 使管材深度标记与管件边缘对齐, 再把密封圈推入管件与管材之间的密封腔内。
薄壁不锈钢给水管的施工技术④管件的环压连接部位按管材端朝向着色面, 将管件密封部位置于上下环压模具之间；管件和管材必须垂直于环压模具着色面方可环压操作。
环压时, 操作油泵对环压钳施压。
直至上下环压模具完全闭合, 稳压3秒钟后卸压, 环压操作完成。
⑤公称直径65~100mm的管材与管件的环压连接, 除按以上述操作外, 还须做二次环压, 二次环压时, 将环压钳向管材方向平移一个密封带长度, 按本条第4款再进行一次环压操作。
（6）环压连接操作完成后, 其环压部位质量应符合表5.2.4中技术参数要求, 并应作如下检查：①密封端压接部位360o压痕应凹凸均匀；②管件端面与管材结合应紧密无间隙；③管件端面与管材压合缝处挤出的密封圈的部分能自然断掉或简便地去除；④当环压连接质量达不到要求时, 应成套更换环压钳模具组件或将模具送修。
卡压式薄壁不锈钢管道施工工法卡压式薄壁不锈钢管道施工工法一、前言薄壁不锈钢管道在现代工业中应用广泛，例如在食品、化工、制药等领域。
卡压式薄壁不锈钢管道施工工法是一种高效、快速并且质量可靠的管道施工工法，它有着独特的工艺原理和施工工艺。
二、工法特点卡压式薄壁不锈钢管道施工工法具有以下几个特点：1. 高效快速：采用卡压连接方式，不需要焊接，工期缩短。
同时，该工法采用预制的模块化管道，可以大幅减少现场施工时间。
2. 质量可靠：卡压连接方式可以确保管道连接紧密，无渗漏风险。
薄壁不锈钢管道具有良好的耐腐蚀性能和抗压能力，保证了管道使用的安全和可靠。
3. 灵活多样：卡压式薄壁不锈钢管道可以根据实际需要进行拆卸和重组，方便了后期的维护和改造。
三、适应范围卡压式薄壁不锈钢管道施工工法适用于各种工业领域的管道系统，特别是对于需要耐腐蚀、耐高温和高压的场合更为适用。
四、工艺原理卡压式薄壁不锈钢管道施工工法的原理是通过卡压连接件将管道连接紧密。
这些卡压连接件可以分为两种类型：一种是弹性密封卡压连接件，适用于一般管道；另一种是高压卡压连接件，适用于高压管道。
卡压式薄壁不锈钢管道施工工法采取了以下技术措施：1. 材料选择：选择高质量薄壁不锈钢作为管道材料，具有良好的抗腐蚀性能和良好的机械性能。
2. 模块化设计：采用预制的模块化管道，减少现场施工时间。
3. 卡压连接件：选择合适的卡压连接件，确保管道连接紧密、无渗漏。
五、施工工艺卡压式薄壁不锈钢管道施工工法包括以下几个施工阶段：1. 方案设计：根据工程需求设计管道系统的布局和流程，确定管道管径和连接方式。
2. 材料准备：选择合适的薄壁不锈钢管道和卡压连接件，按照设计要求进行预制。
3. 现场施工：在施工现场进行管道系统的安装，按照设计要求进行管道安装、连接，采用卡压连接件进行管道连接。
4. 成品验收：对已安装完成的管道系统进行全面验收，检查管道连接是否紧密，是否存在渗漏现象。
薄壁不锈钢管连接方法薄壁不锈钢管是一种常用的管材，具有耐腐蚀、耐高温、强度高等优点，因此在工业、建筑、化工等领域得到了广泛的应用。
在使用薄壁不锈钢管的过程中，连接方法显得尤为重要，不仅关系到管道的密封性和稳定性，还直接影响到整个系统的安全性和可靠性。
因此，选择合适的薄壁不锈钢管连接方法至关重要。
一、焊接连接。
焊接是一种常用的薄壁不锈钢管连接方法，包括手工电弧焊、气体保护焊、等离子弧焊等。
在选择焊接方法时，需要根据具体的工程要求和管道材质来确定。
焊接连接的优点是连接牢固、气密性好，适用于高压、高温环境。
但是焊接需要专业的技术和设备，操作要求高，而且焊接过程中会产生热变形和残余应力，需要进行后续的热处理和应力消除。
二、螺纹连接。
螺纹连接是一种常见的薄壁不锈钢管连接方法，通常用于直径较小、压力较低的管道系统。
螺纹连接的优点是安装方便、拆卸方便，适用于临时性安装或需要频繁更换的场合。
但是螺纹连接的密封性较差，容易出现泄漏，而且在高温、高压环境下容易产生螺纹松动或破坏。
三、法兰连接。
法兰连接是一种常用的薄壁不锈钢管连接方法，适用于直径较大、压力较高的管道系统。
法兰连接的优点是连接牢固、密封性好，适用于高压、高温环境。
而且法兰连接可以根据具体的工程要求选择不同的连接形式，如对焊法兰、螺纹法兰、对夹法兰等。
但是法兰连接需要额外的密封填料和密封垫，安装和维护成本较高。
四、卡箍连接。
卡箍连接是一种新型的薄壁不锈钢管连接方法，采用特殊的卡箍将管道连接在一起，具有安装简便、密封性好、抗震能力强等优点。
卡箍连接适用于一些特殊的场合，如地震频繁的地区、振动较大的设备等。
但是卡箍连接需要选用合适的卡箍材质和规格，且安装时需要严格按照要求进行，否则容易出现松动和泄漏。
总结，在选择薄壁不锈钢管连接方法时，需要综合考虑管道的工作环境、压力、温度、介质等因素，选择合适的连接方法。
同时，在安装和使用过程中，需要严格按照相关标准和要求进行操作，确保连接的牢固性和密封性，以保障整个管道系统的安全稳定运行。

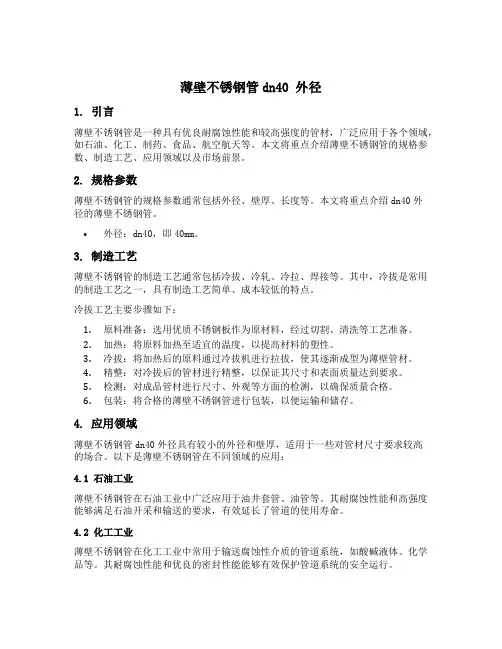

薄壁不锈钢管dn40 外径1. 引言薄壁不锈钢管是一种具有优良耐腐蚀性能和较高强度的管材，广泛应用于各个领域，如石油、化工、制药、食品、航空航天等。
本文将重点介绍薄壁不锈钢管的规格参数、制造工艺、应用领域以及市场前景。
2. 规格参数薄壁不锈钢管的规格参数通常包括外径、壁厚、长度等。
本文将重点介绍dn40外径的薄壁不锈钢管。
•外径：dn40，即40mm。
3. 制造工艺薄壁不锈钢管的制造工艺通常包括冷拔、冷轧、冷拉、焊接等。
其中，冷拔是常用的制造工艺之一，具有制造工艺简单、成本较低的特点。
冷拔工艺主要步骤如下：1.原料准备：选用优质不锈钢板作为原材料，经过切割、清洗等工艺准备。
2.加热：将原料加热至适宜的温度，以提高材料的塑性。
3.冷拔：将加热后的原料通过冷拔机进行拉拔，使其逐渐成型为薄壁管材。
4.精整：对冷拔后的管材进行精整，以保证其尺寸和表面质量达到要求。
5.检测：对成品管材进行尺寸、外观等方面的检测，以确保质量合格。
6.包装：将合格的薄壁不锈钢管进行包装，以便运输和储存。
4. 应用领域薄壁不锈钢管dn40外径具有较小的外径和壁厚，适用于一些对管材尺寸要求较高的场合。
以下是薄壁不锈钢管在不同领域的应用：4.1 石油工业薄壁不锈钢管在石油工业中广泛应用于油井套管、油管等。
其耐腐蚀性能和高强度能够满足石油开采和输送的要求，有效延长了管道的使用寿命。
4.2 化工工业薄壁不锈钢管在化工工业中常用于输送腐蚀性介质的管道系统，如酸碱液体、化学品等。
其耐腐蚀性能和优良的密封性能能够有效保护管道系统的安全运行。
4.3 制药工业薄壁不锈钢管在制药工业中被广泛应用于输送药品、生物制剂等的管道系统。
其表面光滑、无毛刺的特点能够保证药品的纯净度和安全性。
4.4 食品工业薄壁不锈钢管在食品工业中常用于输送液体食品、乳制品等的管道系统。
其耐腐蚀性能和优良的卫生性能能够确保食品的安全和卫生。
4.5 航空航天工业薄壁不锈钢管在航空航天工业中被广泛应用于制造航空器的液压系统、燃油系统等。
薄壁不锈钢管应用技术第一部分：薄壁不锈钢管在国内外的应用情况第二部分：相关规范的介绍第三部分：设计标准化图例第四部分：安装实例第一部分：薄壁不锈钢管在国内外的应用情况1、薄壁不锈钢管在国外的应用情况薄壁不锈钢管在20世纪60年代开始应用于输水管，盛行于90年代，一般使用的不锈钢钢种是：304/304L 和316/316L。
不锈钢相对其它材质管道，有以下优点：耐腐蚀性佳；坚固且延展性好；易于成型和焊接；维修量小，所以寿命周期成本低；多种连接方法和不同类型的接头；100%回收利用。
以不锈钢为材料制造水管在发达国家已经有许多年成功的应用记录。
20世纪80年代，日本开始使用薄壁不锈钢材料作为城市供水和污水处理，并将其应用于建筑冷、热水。
如今的东京，薄壁不锈钢供水管的普及率已接近100%，几乎所有的住宅区全都安装了薄壁不锈钢管道。
在瑞典，KarlsKoga等经过10年试验，将球墨铸铁和PVC 埋地供水主管道全部更换为316不锈钢管道。
在美国，美国环保署（EPA）对水管材料选择做出硬性规定，管材的选择必须满足高性能、低维护、长寿命的要求。
美国政府根据1996年净水法案制定了国家标准/国家卫生基金国际标准ANSI/NSD61-1997a。
该法案明确规定：“用于饮用水的金属管道，只允许使用不锈钢和球墨铸铁管。
”城市自来水供水管网，主干管改造，一律选用不锈钢管和球墨铸铁；进入高楼的供水管，无一例外首选不锈钢作为供水管。
最新的2003版美国国际标准委员会的水管和住宅标准再次包括了这方面的内容。
在国外，室内燃气领域常见的燃气管道的有波纹不锈钢管、黑铁管和铜管。
波纹不锈钢管具有良好的密封性、耐腐蚀性、耐高温性、抗氧化性、抗震性，安装技术简单快捷，管道接口少，使用寿命长等优点，而它最主要的缺点是遭受雷击引起的火灾概率比前两种都大，故主要用于连接测量仪表到炉具炊具之间的管道以及室内燃气管道。
2、薄壁不锈钢管在国内的应用情况国内于20世纪90年代末才开始生产、使用薄壁不锈钢管，目前大量应用于建筑给水和直饮水的管道。
在我国燃气输送管道中，2000年以前，用户采用的是热镀锌管入户、户内挂表的安装方式。
其优点是材料成本低，技术成熟，安全可靠，缺点是易生锈腐蚀，使用寿命较短，维护成本较高，安装后每5年须要做一次防腐漆处理。
为了延长燃气管道使用寿命，降低管理，结合安装后能提升现代建筑的档次，延长燃气管道使用寿命，借鉴给排水的成功经验，住建部在燃气中低压管道应用中积极推荐使用薄壁不锈钢管。
从2003年开始使用薄壁不锈钢管入户、户外集中挂表的安装方式，2005年开始采用不锈钢管高层户内挂表远程抄送方式。
而后国内燃气公司如重庆燃气、天津燃气、四川燃气、新奥燃气等开始尝试使用薄壁不锈钢管作为中低压入户燃气管道材料，在重庆、成都、长沙、天津、深圳、佛山等开始试点使用。
2006年国家制订的《城镇燃气设计规范》GB50028-2006、《城镇燃气室内工程施工与质量验收规范》CJJ94-2009明确将薄壁不锈钢管列为室内燃气管道的选用管材。
3、薄壁不锈钢管在乌鲁木齐市的应用情况2008年我院有想法拟在室内采用新材料薄壁不锈钢管；2008年首先进行了3栋别墅应用薄壁不锈钢管的大样图设计；2010年我院完成初步大样图设计，并在同一年完成一个具体工程项目的设计和对该项目进行了材料概算，此项目与用传统材料安装进行了造价对比；在同一年完成乌鲁木齐水西沟新疆山水地产开发有限公司一品蓝山13栋别墅设计与安装。
2010年之后我院在乌鲁木齐市推广应用薄壁不锈钢管；主要完成项目有：•一龙房产歌林和院（别墅331户）•乌房集团山水兰德一期、二期、三期（高层4248）•乐天建设投资（高层278户）•万科房产（高层524户）•妇联（高层108户）•财经大学（高层壁挂620户）•新疆人民出版社（高层壁挂225户）第二部分：相关规范的介绍1、相关名词解释：1、城镇燃气室内工程indoor gas engineering指城镇居民、商业和工业企业用户内部的燃气工程系统，含引入管到各用户燃具和用气设备之间的燃气管道（包括室内燃气管道及室外燃气管道）、燃具、用气设备及设施。
2、室内燃气管道internal gas pipe从用户引入管总阀门到各用户燃具和用气设备之间的燃气管道。
3、引入管service pipe室外配气支管与用户室内燃气进口管总阀门（当无总阀门时，指距室内地面1.0m高处）之间的管道。
含沿外墙敷设的燃气管道。
配气支管指最靠近燃气用户的室外燃气配气管道。
4、薄壁不锈钢钢管thin-wall stainless steel pipe本规程所指薄壁不锈钢管，是质量符合《流体输送用不锈钢焊接钢管》GB/T12771、壁厚符合一定规定的管材。
5、环压连接ring compression connection用专用工具将园筒形密封圈连同管件与管材沿圆周方向向内挤压为一体的一种管道机械连接方式。
6、管道暗埋piping embedment管道直接埋设在室内墙体、地面内。
7、管道暗封piping concealment管道敷设在管道井、吊顶、管沟、装饰层等内。
2、相关规范介绍：1、《城镇燃气设计规范》GB50028-2006中的规定：10.2.6 室内燃气管道选用不锈钢管时应符合下列规定：1、薄壁不锈钢管：1）薄壁不锈钢管的壁厚不得低于0.6m（DN15及以上），其质量应符合现行国家标准《流体输送用不锈钢焊接钢管》GB/T12771的规定。
2）薄壁不锈钢管的连接方式，应采用承插氩弧焊式管件连接或卡套式管件机械连接，并宜优先选用承插氩弧焊式管件连接。
承插氩弧焊式管件和卡套式管件应符合有关标准的规定。
2、不锈钢波纹管：1）不锈钢波纹管的壁厚不得小于0.2mm，其质量应符合国家现行标准《燃气用不锈钢波纹软管》CJ/T197的规定；2）不锈钢波纹管应采用卡套式管件机械连接，卡套式管件应符合有关标准的规定。
3、薄壁不锈钢管和不锈钢波纹管必须有防外部损坏的保护措施。
10.2.6对不锈钢管规定的根据如下：1、薄壁不锈钢管的壁厚不得低于0.6mm（DN15及以上），按GB/T12771标准，一般DN15及以上（外径≥13mm）管子的壁厚≥0.6mm，而外径8-12mm管子壁厚为0.3-0.5mm,比波纹管壁厚大。
管道连接方式一般可分为以下六大类：螺纹连接、法兰连接、焊接连接、承插连接、粘接连接、机械连接（如胀接、压接、卡压、卡套等）。
螺纹连接等前四种属传统的应用面较普通的连接方式。
粘接连接具有局限性。
机械连接一般指较灵活的、现场可组装的，即安装较简便的连接方式。
薄壁不锈钢管采用承插氩弧焊式管件属无泄漏接头连接，与卡压、卡套等机械连接相比较具有明显优点，故推荐使用。
2、不锈钢波纹管的壁厚不得小于0.2mm，是目前国内产品的一般要求。
3、薄壁不锈钢管和不锈钢波纹管必须有防外部损坏的保护措施，是参照美国、荷兰和欧洲燃气规范编制的。
2、《城镇燃气室内工程施工及验收规范》CJJ94-20093.1.4 从事燃气管道机械连接的安装人员应经专业技术培训合格，并持相关部门签发的上岗证书，方可上岗操作。
（条文说明：薄壁不锈钢管连接的安装人员的上岗资格，目前国家尚无明确的统一规定。
为了保证上岗人员正确进行施工，保证工程质量，本规范强调上岗人员应经技术培训。
本条所说“相关部门”可以是具有培训能力的管材生产单位、施工企业的培训主管部门或燃气行业管理部门等）4.1.6 燃气管道穿墙套管的两端应与墙面齐平（是指最终形成的墙面）；穿楼板套管的上端宜高于最终形成的地面5㎝，下端应与楼板底齐平。
4.3.1 燃气室内工程使用的管道组成件应按设计文件选用；当设计文件无明确规定时，应符合现行国家标准《城镇燃气设计规范》GB50028的有关规定，并应符合下列规定：4 当采用薄壁不锈钢管时，其厚度不应小于0.6mm;5 不锈钢波纹软管的管材及管件的材质应符合国家现行相关标准的规定；6 薄壁不锈钢管和不锈钢波纹软管用于暗埋形式敷设或穿墙时，应具有外包覆层；4.3.2 管道的敷设方式在设计文件无明确规定时，宜按表4.3.2选用。
表4.3.2 室内燃气管道敷设方式4.3.3 室内燃气管道的连接应符合下列要求：4 薄壁不锈钢管道应采用承插氩弧焊式管件连接或卡套式、卡压式、环压式等管件机械连接；(条文说明：目前薄壁不锈钢管的机械连接方式，在已有的卡套式、卡压式连接方式的基础上有改进和发展，例如已在室内燃气管道上采用环压式的连接方式，可达到燃气系统的检验要求，目前这种连接方式已有四川省工业建设地方标准《燃气用环压连接薄壁不锈钢管道工程技术规程》DB51/T5035及公安消防部门的推荐。
5 不锈钢波纹软管及非金属软管应采用专用管件连接；4.3.4 燃气管子的切割应符合下列规定：2 薄壁不锈钢管应采用机械或等离子弧方法切割；当采用砂轮切割或修磨时，应使用专用砂轮片；（条文说明：不锈钢管用砂轮切割与修磨时，应使用专用砂轮片，不得使用切割切碳素钢管的砂轮片，以免受污染而影响不锈钢管的质量。
）4 不锈钢波纹软管和燃气用铝塑复合管应使用专用管剪切割。
4.3.13 室内燃气管道严禁作为接地导体或电极。
4.3.16管子切口应符合下列规定1 切口表面应平整，无裂纹、重皮、毛刺、凹凸、缩口、熔渣等缺陷；2 切口端面（切割面）倾斜偏差不应大于管子外径的1%，且不得超过3mm,凹凸误差不得超过1mm;3 应对不锈钢波纹软管、燃气用铝塑复合管的切口进行整圆。
不锈钢波纹软管的外保护层，应按有关操作规程使用专用工具进行剥离后，方可连接。
4.3.20 室内明设或暗封形式敷设的燃气管道与装饰后墙面的净距，应满足维护、检查的需要并宜符合表4.3.20的要求；铜管、薄壁不锈钢管、不锈钢波纹软管和铝塑复合管与墙之间净距应满足安装的要求。
表4.3.20 室内燃气管道与装饰后墙面的净距4.3.27管道支架、托架、吊架、管卡（以下简称“支架”）的安装应符合下列要求：1 管道的支架应安装稳定、牢固，支架位置不得影响管道的安装、检修与维护；2 每个楼层的立管至少应设支架1处；3当水平管道上设有阀门时，应在阀门的来气侧1m范围内设支架并尽量靠近阀门；4 与不锈钢波纹软管、铝塑复合管直接相连的阀门应设有固定底座或管卡；5 薄壁不锈钢管道支架的最大间距宜按表4.3.27-3选择；表4.3.27-3 薄壁不锈钢管支架最大间距第三部分：设计标准化图例第四部分：安装实例。
