自动化专业题库22-2-10

浙江电网变电站计算机监控系统技术技能竞赛普考题库一、选择题：1、测量某门电路时发现，输入端有低电平时，输出端为高电平；输入端都为高电平时，输出端为低电平。

则该门电路是（）。

正确答案：（C）A、与门B、或门C、与非门D、或非门2、在某放大电路中，测得三极管三个电极的静态电位分别为0 V，-10 V，-9.3 V，则这只三极管是( )。

正确答案：（A）A、NPN 型硅管B、NPN 型锗管C、PNP 型硅管D、PNP 型锗管3、十进制数315转换为二进制数( )。

正确答案：（B）A、0001 1001 1001B、0001 0011 1011C、0100 1001 1101D、0100 1001 01104、BCD码（01010010）转换为十进制数为( )。

正确答案：（C）A、38B、82C、52D、285、十进制数35的BCD码是( )。

正确答案：（A）A、00110101B、00100011C、01010011D、101000116、下面哪个不属于变电站计算机监控系统站控层。

正确答案：（B ）A、主计算机B、测控装置C、终端服务器D、数据通信网关7、变电站计算机监控系统的结构模式主要有集中式,（）两种类型。

正确答案：（ C ）A、主控式B、被拉式C、分层分布式D、集控式8、变电站计算机监控系统以一个变电站的（）作为其监控对象。

正确答案：（D ）A、电流,电压,有功量,无功量B、主变压器C、控制室内运行设备D、全部运行设备9、将配电线路的保护测控装置分散安装在开关柜内，而高压线路和主变压器的保护及测控装置等采用集中组屏安装在控制室内的系统结构，称为（）的结构。

正确答案：（ C ）A、集中组屏B、分层组屏C、分散与集中相结合D、全分散10、变电站计算机监控系统中，（）指按设定步骤顺序进行操作，即将旁路代、倒母线等成组的操作在操作员工作站（或调度通信中心）上预先选择、组合，经校验正确后，按要求发令自动执行。

机械制造与自动化专业复习题以及答案题型为：单选题和判断题1、表示缩小比例的是（A ）A.1:2B.2:1C.3:1D.5:12、机械制图中的三视图包括（C ）A.主视图、后视图和右视图B.右视图、左视图和后视图C.主视图、俯视图和左视图D.仰视图、后视图和左视图3、图纸中的图形只能反映物体的形状，而物体的实际大小由图中的（A ）来确定。

A.尺寸B.字体C.图幅D.国标4、完整尺寸由（D）组成A.尺寸界限B.尺寸线C.尺寸数字D.尺寸界限、尺寸线和尺寸数字5、绘图铅笔常用标号有（D ）A.HB.HBC.2BD. H 、HB 和2B6、将生活中“光线照射物体可以产生影子”的自然现象经过科学的抽象和改造之后形成的一种科学而严密的图示方法，就是（ B ）A.引辅助线法B.投影法C.转换法D.照射法7、由前向后投射，在正面上所得的视图是（A ）A.主视图B.俯视图C.左视图D.右视图8、将零件的某一部分向基本投影面投影所得到的视图为（C ）A.向视图B.截面图C.局部视图D.左视图9、假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分的图形称为（A ）A.断面或者剖面B.右视图C.局部视图D.左视图10、齿轮轮齿的个数称为（B ）A.圈数B.齿数C.轮数D.转速11、两啮合齿轮中心轴线之间的距离称为（ A ）A.中心距B.压力角C.跨距D.模数12、表示放大比例的是（D）A.1:2B.1:3C.1:5D.5:113、下列属于体积单位的是（ A ）A.立方米B.千米C.分米D.微米14、下列属于长度单位的是（B ）A.升B.米C.千克D.吨15、在电学中，电阻常用什么符号表示（A）A.RB.MC.ZD.U16、机械加工过程中，用于测量零件长度的量具是（D ）A.千斤顶B.天平C.圆规D.游标卡尺17、不符和着装整洁文明生产要求的是（D）A. 按规定穿戴好防护用品B.遵守安全技术规定C.优化工作环境D.在工作中打闹18、具有高度责任心应做到（A ）A. 责任心强B. 一味抱怨C徇私情 D.谋私利19、违反安全操作规程的是（B ）A、执行国家劳动保护政策B、使用不熟悉的机床和工具C、遵守安全操作规程D、执行国家安全生产的法令、规定20、不爱护设备的做法是（C ）A 保持设备清洁B正确使用设备C、随意敲击设备D、及时保养设备21、遵守法律法规不要求（A ）A.延长劳动时间B.遵守操作程序C.遵守安全操作规程D.遵守劳动纪律22、主运动的速度最高，消耗功率(B)A.最小B.最大C.一般D.不确定23、錾削时所用的工具主要是( D )A.圆规B.锯条C.指针D.錾子和手锤24、调整锯条松紧时，翼形螺母旋的太松锯条( D )A.锯削省力B.锯削费力C.不会折断D.易折断25、锯条安装后，锯条平面与锯弓中心平面(A)，否则锯缝易歪斜。

大学自动化试题答案一、选择题1. 自动化控制系统的基本组成元素包括（）。

A. 传感器B. 执行器C. 控制器D. 所有以上答案：D2. 在自动化控制系统中，开环控制与闭环控制的主要区别在于（）。

A. 控制精度B. 系统复杂度C. 是否有反馈环节D. 响应速度答案：C3. 以下哪种控制算法是基于误差信号进行控制的？（）A. 开环控制B. 闭环控制C. 串级控制D. 自适应控制答案：B4. 在自动化领域中，PID控制器的作用是（）。

A. 比例-积分-微分B. 比例-积分C. 微分-积分D. 比例-微分答案：A5. 机器人自动化技术中，用于确定机器人末端执行器位置的传感器是（）。

A. 位移传感器B. 力传感器C. 速度传感器D. 加速度传感器答案：A二、填空题1. 自动化控制系统的设计目标之一是达到________，即系统对于期望输出的快速且准确的响应。

答案：快速性2. 在自动化控制系统中，________是指系统对于外部干扰的抵抗能力和保持输出稳定的能力。

答案：鲁棒性3. 闭环控制系统中，反馈环节的作用是提供________信息，以便控制器进行相应的调整。

答案：误差4. 在自动化控制系统中，________是指系统输出对于输入的变化的响应程度。

答案：灵敏度5. 机器人自动化技术中，________是指机器人在执行任务时的灵活性和多样性。

答案：灵活性三、简答题1. 请简述自动化控制系统的基本工作原理。

答：自动化控制系统的基本工作原理是通过传感器收集被控制对象的状态信息，如温度、压力、速度等，这些信息被送入控制器进行处理。

控制器根据预设的控制算法和目标值计算出控制信号，再通过执行器对被控制对象进行调节，以达到期望的输出。

闭环控制系统还会将输出结果通过反馈环节返回给控制器，形成闭环，以便进行误差校正和系统优化。

2. 阐述PID控制器中比例（P）、积分（I）和微分（D）的作用。

答：比例（P）控制器的作用是根据当前误差的大小来调整控制信号，误差越大，控制作用越强。

序号电气工程专业参考论文题目1 1. 110kV电力线路故障测距2 2. 蚁群算法在配电网故障定位中的应用3 3. 基于重复控制的冷轧机轧辊偏心补偿系统4 4. 基于模糊聚类的变压器励磁涌流与短路电流的识别5 5. 基于蚁群算法的配电网报装路径优化6 6. 基于虚拟仪器的变压器保护系统设计77. 配网无功功率优化88. 复合控制型电力系统稳定器研究99. 电力系统鲁棒励磁控制器设计1010. 基于标准系统方块图的OTA-C滤波器的实现1111. 基于DSP的逆变电源并联系统的功率检测技术研究1212. 滤除衰减非周期分量的微机保护算法研究1313. 分布式电力系统发电机动态模型仿真研究1414. 基于MSP430单片机的温度测控装置的设计1515. 用户供电事故自动回馈系统1616. 电力系统谐波抑制的仿真研究1717. 电能质量的模糊定量评价方法1818. 数据采集系统USB接口的实现1919. 具有比率制动和二次谐波制动特性的差动继电器软件设计2020. 水轮发电机模糊调速系统研究2121. 电流传输器在继电保护中的应用2222. 双回电力线路故障测距2323. 电力负荷管理系统主站控制系统的研究和设计2424. 基于PLC的机械手控制系统设计2525. 500KV变电站设计2626. 距离保护在高过渡电阻条件下的动作研究2727. 微机继电保护中滤除衰减直流分量的算法研究2828. 火电厂锅炉水位模糊控制系统的研究2929. 基于人工神经网络的电力变压器故障诊断3030. 蚁群算法在配电网重构中的应用313231. 基于遗传算法的电力市场竞价策略研究3332. 电梯PLC控制系统设计3433. 自动重合闸装置设计3534. 变电站仿真培训系统设计3635. 基于MSP430单片机的距离保护系统设计3736. 变压器保护整定计算系统的设计3837. 电网售电量预测软件研究3938. 应用虚拟仪器测量电网的不平衡度4039. 电力市场需求侧管理项目投资预测方法研究4140. 分布式发电微型涡轮发电机控制仿真4241. 锅炉燃烧系统模糊控制器的设计4342. 模糊图像分割技术研究4443. 电力系统谐波分量计算-傅立叶算法4544. 脉冲式电表的数据采集器设计4645. 信号流图在电网络分析与设计的应用。

2022年电气自动化技能单招考试参考题库及答案一、单项选择题1. 电气自动化技术是指通过（）技术和设备来实现工艺过程的自动化控制。

- A. 电子- B. 机械- C. 电气- D. 光学2. PLC是（）的缩写。

- A. Programmable Logic Controller- B. Programmable Language Controller- C. Programmed Logic Control- D. Programmed Language Control3. 在电气自动化系统中，传感器的作用是（）。

- A. 控制电机速度- B. 检测环境参数- C. 进行数据存储- D. 生成控制信号4. 以下哪个是电气自动化系统中常用的通信协议？- A. TCP/IP- B. USB- C. HDMI- D. MODBUS5. 电气自动化系统中常用的元件是（）。

- A. 电阻、电容、电感- B. 电压、电流、功率- C. 开关、按钮、指示灯- D. 电机、传感器、执行器二、简答题1. 请简要描述电气自动化系统的工作原理。

2. 什么是PLC？请简述其主要特点和应用领域。

3. 请简要介绍电气自动化系统中常用的传感器类型及其作用。

4. 请简述MODBUS通信协议的基本原理和特点。

5. 请简要介绍电气自动化系统中常用的控制元件。

三、计算题1. 一台电机额定功率为2 kW，额定电压为220 V，额定电流为10 A。

请计算该电机的功率因数。

2. 一台PLC输出模块的最大负载电流为2 A，供电电压为24 V。

请计算该输出模块的最大负载功率。

3. 一条MODBUS通信总线上连接了10个设备，每个设备的通信速率为9600 bps。

请计算该通信总线的总带宽。

4. 一台电气自动化系统需要使用4个开关和2个指示灯，请计算该系统所需的总电源容量。

5. 一台电动机的额定转速为1500 rpm，通过减速器减速比为1：5后，输出轴的转速为多少？以上为2022年电气自动化技能单招考试参考题库及答案。

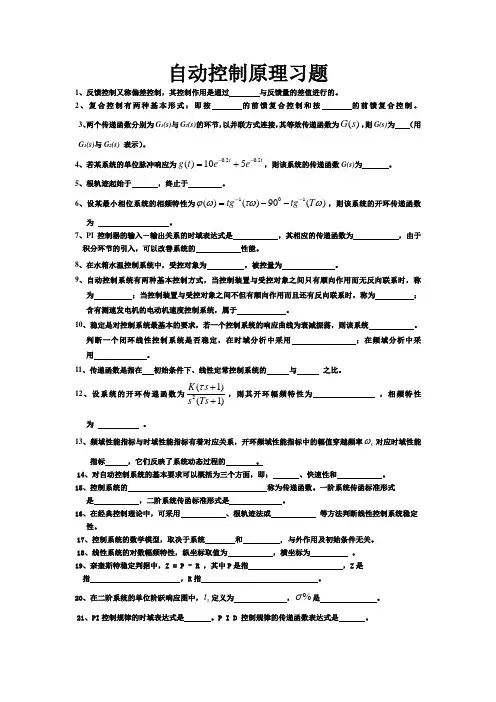

自动控制原理习题1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。

2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。

3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 （用G 1(s)与G 2(s) 表示）。

4、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+，则该系统的传递函数G(s)为 。

5、根轨迹起始于 ，终止于 。

6、设某最小相位系统的相频特性为101()()90()tgtg T ϕωτωω--=--，则该系统的开环传递函数为 。

7、PI 控制器的输入－输出关系的时域表达式是 ，其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。

8、在水箱水温控制系统中，受控对象为 ，被控量为 。

9、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为 ；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 ；含有测速发电机的电动机速度控制系统，属于 。

10、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统 。

判断一个闭环线性控制系统是否稳定，在时域分析中采用 ；在频域分析中采用 。

11、传递函数是指在 初始条件下、线性定常控制系统的 与 之比。

12、设系统的开环传递函数为2(1)(1)K s s Ts τ++，则其开环幅频特性为 ，相频特性为 。

13、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标 ，它们反映了系统动态过程的 。

14、对自动控制系统的基本要求可以概括为三个方面，即： 、快速性和 。

15、控制系统的 称为传递函数。

一阶系统传函标准形式是 ，二阶系统传函标准形式是 。

16、在经典控制理论中，可采用 、根轨迹法或 等方法判断线性控制系统稳定性。

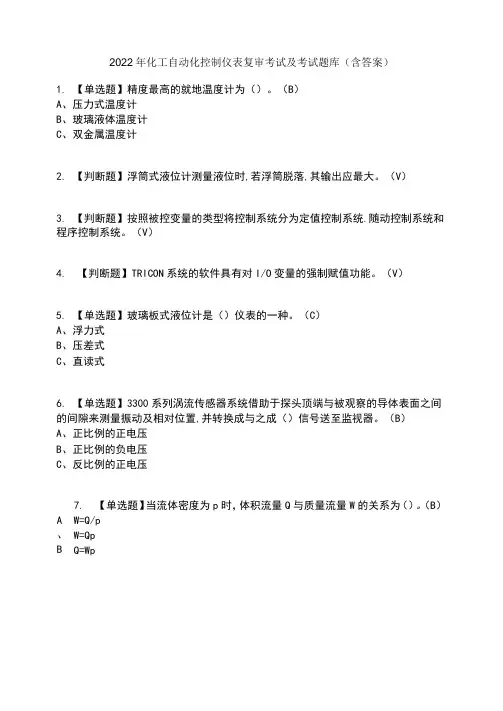

A 、B 2022年化工自动化控制仪表复审考试及考试题库（含答案）1.【单选题】精度最高的就地温度计为（）。

（B）A、压力式温度计B、玻璃液体温度计C、双金属温度计2.【判断题】浮筒式液位计测量液位时,若浮筒脱落,其输出应最大。

（V）3.【判断题】按照被控变量的类型将控制系统分为定值控制系统.随动控制系统和程序控制系统。

（V）4.【判断题】TRICON系统的软件具有对I/O变量的强制赋值功能。

（V）5.【单选题】玻璃板式液位计是（）仪表的一种。

（C）A、浮力式B、压差式C、直读式6.【单选题】3300系列涡流传感器系统借助于探头顶端与被观察的导体表面之间的间隙来测量振动及相对位置,并转换成与之成（）信号送至监视器。

（B）A、正比例的正电压B、正比例的负电压C、反比例的正电压7.【单选题】当流体密度为p时，体积流量Q与质量流量W的关系为（）。

（B）W=Q/pW=QpQ=Wp8.【判断题】比值控制系统的流量比是指主流量Q1与副流量Q2的流量比值。

（X）9.【判断题】电容式差压变送器的正反行程的输出之差是余差。

（X）10.【单选题】浮球式液位计所测液位越高,则浮球所受浮力（）。

（C）A、越大B、越小C、不变11.【单选题】铜电阻有两种，一种是Cu50，另一是CulOO,那么Cu100的电阻比R100/R0是（）。

（B）A、1B、1.428C、212.【单选题】调节阀按操纵方式不正确的有（）。

（B）A、手动调节阀B、遥控调节阀C、气动调节阀13.【判断题】调节阀的流量特性用数学表达式为。

（V）14.【判断题】对于滞后大的对象采用比例微分控制规律，可以克服对象的惯性，控制结果无余差。

（X）15.【判断题】当电路处于通路状态时，外电路电阻上的电压等于电源电动势。

（X）16.【单选题】一个平置的双金属片，如果上面膨胀系数大，下面膨胀系数小，温度升高时，如何变化（）。

（A）A、向下弯曲B、向上弯曲C\延长17.【单选题】一次仪表、电缆护套管、电缆的安装尽可能地远离高温工艺设备和工艺管道\对它们的影响较大的为（）。

完美WORD格式第一类：填空题一．填空题1．自动化控制系统按被控量的时间特性分为（连续量）和（离散量）.2．PLC 全称为（可编程序逻辑控制器），DCS全称为（集散控制系统)。

3．输入输出单元是( PLC）与工业过程控制现场之间的连接部件。

4．PLC的工作方式是( 周期扫描方式）。

5。

冗余设计可采用（热备份）或（冷备份)。

6．MPI 接口一般的默认传输速率（187.5 ）kbps,PROFIBUS—DP接口主要用于连接（分布式）I/O,传输速率（12）Mbps。

7。

（授权）是使用软件的“钥匙"，只用将他安装好，软件才能正常使用。

8。

自动控制系统按照系统按结构分类，有( 闭环）控制系统（开环）控制系统（复合）控制系统.９. 自动控制系统按照闭环数目分类(单回路）控制系统(多回路）控制系统。

10。

自动控制系统的方块图由串联、(并联）、（反馈）三种基本形式组成。

11。

串行数据通信的方向性结构有三种，即( 单工)、（半双工）和（全双工）。

12. 最常用的两种多路复用技术为（频分多路复用）和(时分多路复用），其中,前者是同一时间同时传送多路信号，而后者是将一条物理信道按时间分成若干个时间片轮流分配给多个信号使用。

13。

在TCP/IP层次模型中与OSI参考模型第四层(运输层)相对应的主要协议有（TCP）和（UDP），其中后者提供无连接的不可靠传输服务。

14．局域网使用的三种典型拓朴结构是（总线型）、（环形网）、（星型网)。

15．开放系统互连参考模型OSI中,共分七个层次,其中最下面的三个层次从下到上分别专业知识分享是( 物理层）、( 数据链路层)、（网络层）。

16、每台PLC至少有一个（CPU ),它按PLC的系统程序赋予的功能接收并存贮用户程序和数据，用扫描的方式采集由现场输入装置送来的状态或数据，并存入规定的寄存器中。

17、PLC的对外功能，主要是通过各种（I/O接口模块)与外界联系的。

18、PLC具有通信联网的功能,它使（PLC与PLC）之间、PLC与上位计算机以及其他智能设备之间能够交换信息，形成一个统一的整体，实现分散集中控制。

2023年化工自动化控制仪表高频考点训练2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1套一.全能考点(共100题)1.【单选题】速度式流量测量仪表是把流体在管道内已知截面流过的()变换成压差、位移、转速、冲力、频率等对应信号来间接测量流量的。

A、距离B、体积C、流速参考答案：C2.【判断题】放射性液位计由施工单位安装、调试。

参考答案：×3.【单选题】提高齿轮安装精度，主要是提高安装时的()精度，对减少齿轮运行中的噪音有很大作用。

A、位置度B、同轴度C、平行度D、直线度参考答案：B4.【单选题】离心泵的轴温情况应()检查。

A、每天进行B、每次巡检进行C、每班进行参考答案：B5.【多选题】在多相燃烧中，根据燃烧条件的不同，可以将多相燃烧区域划分为（）区域。

A、动力燃烧区域B、扩散燃烧区域C、过渡燃烧区域D、固体燃烧区域参考答案：ABC6.【单选题】工业雷达液位计的分辨率在()mm以内,计量雷达液位计的分辨率在()mm以内。

A、10～20，1B、1～10，1C、5～10，1D、1～5，1参考答案：A7.【判断题】PLC存储器中的程序,断电后必须用电池保存。

参考答案：×8.【单选题】配合机械作业的清底、平地、修坡等人员，（）在机械回转半径以外工作。

A、应B、可以C、必须D、不可以参考答案：C9.【判断题】对于气动阀门定位器如果没有输出信号则通常是喷嘴挡板堵。

参考答案：√10.【判断题】液体沸腾转化为气体的温度称为沸点。

参考答案：√11.【判断题】用人单位可以实行计件工资,而不执行最低工资制度。

参考答案：×12.【判断题】()自动变速器液压油换油，可以常温下放油。

参考答案：×13.【判断题】不同厂商的智能变送器其传感元件、结构原理,通信协议不同的。

参考答案：√14.【单选题】椭圆齿轮流量计是()式流量计。

A、速度B、质量C、容积参考答案：C15.【单选题】帕斯卡Pa的定义:1()的力均匀而垂直作用在1平方米(㎡)单位面积上所产生的压力就是1帕斯卡(Pa)。

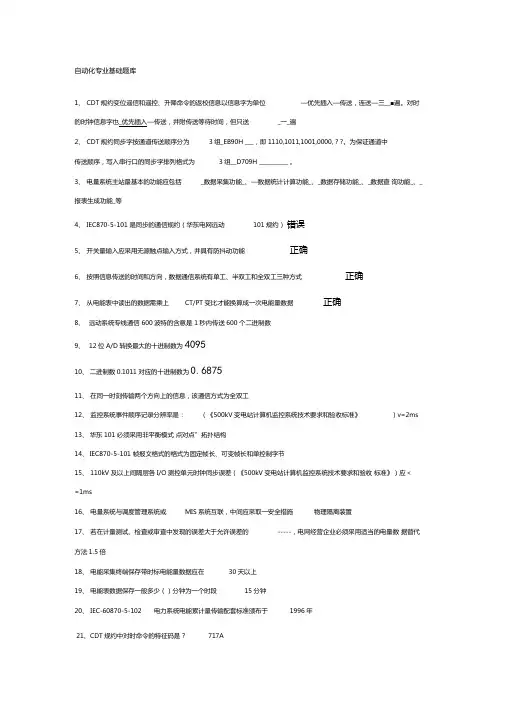

自动化专业基础题库1、 CDT规约变位遥信和遥控、升降命令的返校信息以信息字为单位—优先插入—传送，连送—三__■遍。

对时的时钟信息字也_优先插入—传送，并附传送等待时间，但只送_一_遍2、 CDT规约同步字按通道传送顺序分为3组_EB90H ___，即1110,1011,1001,0000, ? ?。

为保证通道中传送顺序，写入串行口的同步字排列格式为3组__D709H __________ 。

3、电量系统主站最基本的功能应包括_数据采集功能_、—数据统计计算功能_、_数据存储功能_、_数据查询功能_、_报表生成功能_等4、 IEC870-5-101 是同步的通信规约（华东电网远动101规约）错误5、开关量输入应采用无源触点输入方式，并具有防抖动功能正确6、按照信息传送的时间和方向，数据通信系统有单工、半双工和全双工三种方式正确7、从电能表中读出的数据需乘上CT/PT变比才能换算成一次电能量数据正确8、远动系统专线通信 600波特的含意是 1秒内传送600个二进制数9、12位A/D转换最大的十进制数为409510、二进制数0.1011对应的十进制数为0.687511、在同一时刻传输两个方向上的信息，该通信方式为全双工12、监控系统事件顺序记录分辨率是：（《500kV变电站计算机监控系统技术要求和验收标准》）v=2ms13、华东101必须采用非平衡模式点对点”拓扑结构14、 IEC870-5-101 帧报文格式的格式为固定帧长、可变帧长和单控制字节15、 110kV及以上间隔层各I/O测控单元时钟同步误差（《500kV变电站计算机监控系统技术要求和验收标准》）应＜=1ms16、电量系统与调度管理系统或MIS系统互联，中间应采取一安全措施物理隔离装置17、若在计量测试、检查或审查中发现的误差大于允许误差的-----，电网经营企业必须采用适当的电量数据替代方法1.5倍18、电能采集终端保存带时标电能量数据应在30天以上19、电能表数据保存一般多少（）分钟为一个时段15分钟20、 IEC-60870-5-102 电力系统电能累计量传输配套标准颁布于1996年21、CDT规约中对时命令的特征码是？717A22、存储在 RTU 中的告警信息是？ SOE23、计算机中满码值是 2047 ，某电流遥测量的最大实际值是 600A ，现在计算机收到该点计算机码为 500 ，问该电流实际值大概是多少？ (500/2047)*600A24、使用 CDT 规约时下列哪个故障不会影响遥控分命令的下发和实际执行？开关的遥信辅助接点永远合的故障25、CDT 远动规约只能适用于以下哪种通信网络。
