机电系统绝热保温施工方法

绝热工程施工方案【1】隔热层的施工1、一般规定（1）本工程隔热材料保温采用玻璃棉，保冷采用聚氨酯，均采用捆扎法施工。

（2）保温时，立式设备的裙座、卧式设备的鞍座或管道或仪表管道上的支架、吊装等附件，除设计文件有规定外，可不进行保温。

保冷时，上述附件应进行保冷，且保冷部位不得小于保冷厚度的四倍或敷设至非金属隔离垫处。

（3）立式设备和垂直管道的隔热层应从支撑件开始由下向上敷设。

（4）保温层的厚度大于或等于100mm，保冷层的厚度大于或等于80mm，应分层施工，各层的厚度宜接近。

（5）隔热层采用分层敷设时，同层错缝，错缝距离不得小于100mm，上、下层压缝，压缝距离不得小于50mm。

层间不得有缺肉现象，并应逐层捆扎。

（6）隔热层的对接缝隙应进行严缝处理，保温缝隙应不大于5mm，保冷缝隙不应大于2mm。

（7）设备上的铭牌不得覆盖，并应符合下列要求：1）铭牌有座架时，周边应防水密封：2）铭牌无座架时，应将铭牌移至保护层外表面。

2、捆扎法施工（1）捆扎材料捆扎材料根据第五章内容选用，并应符合下列要求：1）捆扎固定的间距：①硬质隔热制品应不大于400mm；②半硬质隔热制品应不大于300mm；③软质隔热制品应不大于200mm；2）每块隔热制品上的捆扎，不得少于两道，半硬质制品长度不大于800mm，应至少捆扎三道，软质制品两端50mm长度内应各捆扎一道；3）多层隔热施工应分层捆扎，且应逐圈单独捆扎，不得采用螺旋式缠绕捆扎；4）多层保冷时，内层应采用不锈钢丝、不锈钢带或塑料包装带捆扎。

3、玻璃棉施工（1）管道采用玻璃棉保温时，按下列要求施工：1）玻璃棉制品的宽度宜为500mm～1000mm，下料长度宜为隔热层外径周长加150mm～200mm；2）玻璃棉的敷设应紧贴管壁，环向接缝应对接紧密，纵向接缝搭接，压缝应密实；3）水平管道施工时，纵向接缝应符合下列规定：①单层隔热层纵向接缝以及双层或多层隔热层的外层纵向接缝，应在水平中心线上、下45°范围内，并应上口搭下口；②双层或多层隔热的里层隔热层纵向接缝，宜偏离垂直中心线，且应同层错缝，内、外层压缝敷设；4）双层或多层隔热层敷设时，环向接缝应外层压内层，内外层错缝，其错缝距离宜为保温材料长度的1/2；5）隔热层敷设后，应按第五章选用捆扎材料，捆扎时松紧应均匀，捆扎后应对隔热层表面进行找平及严缝处理。

保温绝热工程施工方案一、工程概述保温绝热工程是指在建筑物或工业设备上进行一系列保温和隔热措施，以减少热量流失和节能的工程。

保温绝热工程的施工过程涉及到多种材料和技术，需要充分的计划和配合。

本方案将对保温绝热工程的施工过程、材料选用和安全措施进行详细描述，以确保工程的顺利进行和质量的保证。

二、施工准备1. 施工前期准备在进行保温绝热工程施工之前，需要充分了解工程的要求和技术要求，确定施工方案和施工计划。

同时需要在施工现场设置施工指示牌，明确施工范围和施工人员限制区域，确保施工现场的安全。

2. 材料准备根据保温绝热工程的要求，准备好所需要的保温绝热材料，包括保温板、保温棉、保温涂料等。

同时需要检查材料的质量和数量，确保施工过程中材料的供应和使用。

三、施工工艺1. 预处理工序在进行保温绝热工程的施工之前，需要对施工面进行清理和预处理。

清理表面的杂物、污垢等，并且确保表面干燥和平整，以便于后续的材料粘贴和施工。

2. 粘贴工艺在进行保温绝热工程的粘贴工艺中，需要根据不同材料的特点和要求进行操作。

对于保温板的粘贴，需要先将粘结胶涂抹到墙面或设备表面上，然后将保温板按照设计要求粘贴上。

对于保温棉或保温涂料，需要根据产品说明书和设计要求进行施工。

3. 固定工艺在进行保温绝热工程的固定工艺中，需要使用合适的固定设备，确保保温材料牢固地固定在墙面或设备上，以防止在使用过程中出现脱落或变形。

4. 整体调理经过粘贴和固定后，需要进行整体的调理和检查。

对于保温绝热工程的施工现场，需要检查工程的质量和完整性，确保没有遗漏和疏忽。

同时需要根据施工现场的情况进行整体的调理，以确保施工效果和外观质量。

5. 安全措施在进行保温绝热工程的施工过程中，需要严格遵守相关安全规定和操作规程，确保施工人员的安全。

施工现场需要设置警示标识，确保施工现场的安全通道畅通，避免施工人员和其他人员的伤害。

四、质量控制1. 施工质量检测在进行保温绝热工程的施工过程中，需要进行质量检测工作，确保施工质量符合设计要求和相关标准。

第1篇一、施工准备1. 技术准备：组织技术人员到现场勘察，掌握设计意图，按施工组织设计、规范和质量评定标准做好技术交底，编制材料计划，及各部分项技术措施。

2. 人员准备：配备足够应急用的各类常用药物和医用材料，并准备具有多年化工施工作业的操作熟练工人，施工期间至少应有一名责任监护人员。

3. 材料准备：准备足够的保温材料、保护层材料、捆扎材料等，确保施工过程中材料供应充足。

4. 工具准备：准备施工过程中所需的各类工具，如切割机、电焊机、扳手、螺丝刀等。

二、施工方法1. 绝热层施工：根据现场实际情况，可采用嵌装层铺法、捆扎法、拼砌法等施工方法。

（1）嵌装层铺法：将绝热层嵌装穿挂于保温销钉上，外层敷设一层铁丝网形成一个整体，常用于大平面或平壁设置绝热层施工。

（2）捆扎法：将绝热材料制品敷于设备及管道表面，再用捆扎材料将其扎紧、定位。

适用于软质毡、板、管壳，硬质、半硬质板等各类绝热材料制品的施工。

（3）拼砌法：用块状绝热制品紧靠设备及管道外壁砌筑的施工方法，分为干砌和湿砌。

2. 保护层施工：根据设计要求，选择合适的保护层材料，如镀锌板、铝板、不锈钢板等，对绝热层进行保护。

三、材料选择1. 绝热材料：根据设备、管道的介质温度、工作环境等因素，选择合适的绝热材料，如岩棉、硅酸铝纤维绳、泡沫玻璃等。

2. 保护层材料：根据设计要求和使用环境，选择合适的保护层材料，如镀锌板、铝板、不锈钢板等。

四、施工注意事项1. 施工过程中，要确保绝热层的严密性，防止热量损失。

2. 施工过程中，要严格按照设计要求和质量评定标准进行施工，确保工程质量。

3. 施工过程中，要确保施工现场安全，防止发生安全事故。

4. 施工完成后，要对绝热工程进行验收，确保工程质量达到设计要求。

总之，工程设备及管道绝热工程施工是一项系统工程，需要从施工准备、施工方法、材料选择等方面进行全面考虑。

只有确保施工质量，才能充分发挥绝热工程的作用，降低能源消耗，提高经济效益。

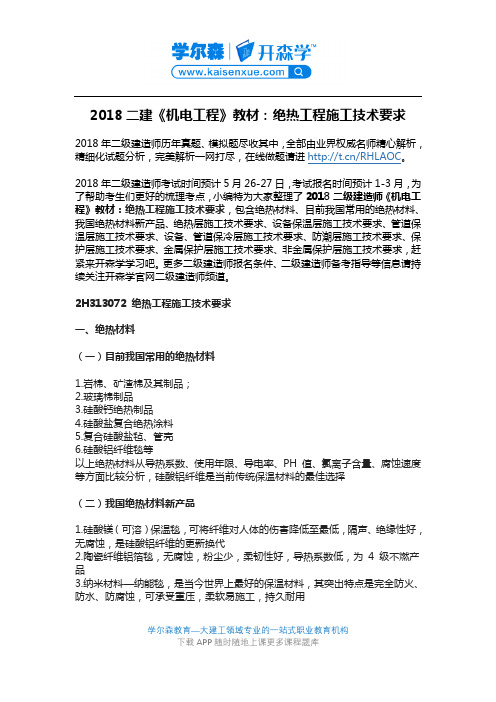

2018二建《机电工程》教材：绝热工程施工技术要求2018年二级建造师历年真题、模拟题尽收其中，全部由业界权威名师精心解析，精细化试题分析，完美解析一网打尽，在线做题请进/RHLAOC。

2018年二级建造师考试时间预计5月26-27日，考试报名时间预计1-3月，为了帮助考生们更好的梳理考点，小编特为大家整理了2018二级建造师《机电工程》教材：绝热工程施工技术要求，包含绝热材料、目前我国常用的绝热材料、我国绝热材料新产品、绝热层施工技术要求、设备保温层施工技术要求、管道保温层施工技术要求、设备、管道保冷层施工技术要求、防潮层施工技术要求、保护层施工技术要求、金属保护层施工技术要求、非金属保护层施工技术要求，赶紧来开森学学习吧。

更多二级建造师报名条件、二级建造师备考指导等信息请持续关注开森学官网二级建造师频道。

2H313072 绝热工程施工技术要求一、绝热材料（一）目前我国常用的绝热材料1.岩棉、矿渣棉及其制品；2.玻璃棉制品3.硅酸钙绝热制品4.硅酸盐复合绝热涂料5.复合硅酸盐毡、管壳6.硅酸铝纤维毯等以上绝热材料从导热系数、使用年限、导电率、PH 值、氯离子含量、腐蚀速度等方面比较分析，硅酸铝纤维是当前传统保温材料的最佳选择（二）我国绝热材料新产品1.硅酸镁（可溶）保温毯，可将纤维对人体的伤害降低至最低，隔声、绝缘性好，无腐蚀，是硅酸铝纤维的更新换代2.陶瓷纤维铝箔毯，无腐蚀，粉尘少，柔韧性好，导热系数低，为4 级不燃产品3.纳米材料—纳能毯，是当今世界上最好的保温材料，其突出特点是完全防火、防水、防腐蚀，可承受重压，柔软易施工，持久耐用学尔森教育—大建工领域专业的一站式职业教育机构二、绝热层施工技术要求（一）设备保温层施工技术要求（1）当采用一种绝热制品，保温层厚度大于或等于100mm，应分为两层或多层逐层施工，各层的厚度宜接近。

（2）当釆用软质或半硬质可压缩性的绝热制品吋，安装厚度应符合设计规定。

设备、工艺管线保温施工方案一、引言在工业生产中，设备和工艺管线的保温施工对于保障设备安全运行、提高生产效率具有重要意义。

本文将介绍设备、工艺管线保温施工的方案。

二、保温材料选择2.1 保温材料种类选择合适的保温材料是保温施工的关键。

通常使用的保温材料包括玻璃棉、岩棉、硅酸铝棉等。

2.2 保温材料选取原则在选择保温材料时，需要考虑耐高温性能、隔热性能、防潮性能和耐老化性能等因素，以确保施工效果和使用寿命。

三、施工工艺3.1 表面处理在施工前，需要对设备和工艺管线表面进行清理和处理，保证保温材料的粘附性能。

3.2 材料切割与安装根据设备和管线的形状和尺寸，对保温材料进行切割并进行粘贴安装，注意材料之间的接缝处理。

3.3 外保护层施工在保温材料安装完成后，进行外保护层的施工，可以选择合适的保护材料进行包裹，以增强设备和管线的耐腐蚀性能和美观性。

四、质量控制与检验4.1 施工质量控制在施工过程中，需要严格按照施工工艺操作规范进行操作，保证保温施工质量。

4.2 施工完成后检验施工完成后需进行保温效果的检验，确保设备和工艺管线的保温效果符合要求。

五、施工注意事项5.1 安全第一在施工过程中必须确保安全，避免发生意外事故。

5.2 施工环境控制施工现场应保持清洁整洁，避免灰尘等杂质对施工质量产生影响。

结语通过合理选择保温材料、严格控制施工工艺、质量和注意事项的把握，可以有效保护设备和工艺管线，提高生产效率，延长设备使用寿命。

希望本文的内容对设备、工艺管线保温施工能够提供一定的参考和指导。

设备绝热工程施工是工业和民用建筑中不可或缺的一环，它既能保证设备的正常运行，延长设备的使用寿命，又能节约能源，减少能源损失，对提高企业的经济效益和环保水平具有重要意义。

本文将从设备绝热工程施工的定义、施工方法、施工要求等方面进行详细介绍。

一、设备绝热工程施工的定义设备绝热工程施工是指在设备的表面或内部，采用绝热材料进行覆盖或填充，以减少设备与外界环境之间的热交换，达到保温、保冷、隔热、隔音等目的的一种施工方法。

二、设备绝热工程施工方法1. 保温层施工保温层施工是设备绝热工程中最常见的一种方法，主要是通过在设备表面覆盖一层保温材料，减少设备与外界环境之间的热交换。

保温材料的选择应根据设备的温度、环境温度、保温层厚度等因素进行考虑。

常用的保温材料有岩棉、玻璃棉、聚氨酯泡沫等。

2. 保冷层施工保冷层施工是在设备表面覆盖一层保冷材料，以减少设备内部热量向外部环境的传递。

保冷材料的选择应根据设备的工作温度、环境温度、保冷层厚度等因素进行考虑。

常用的保冷材料有聚氨酯泡沫、酚醛泡沫、硬质聚氨酯等。

3. 隔热层施工隔热层施工是在设备表面覆盖一层隔热材料，以减少设备与外界环境之间的热交换。

隔热材料的选择应根据设备的温度、环境温度、隔热层厚度等因素进行考虑。

常用的隔热材料有硅藻土、蛭石、玻璃纤维等。

4. 隔音层施工隔音层施工是在设备表面覆盖一层隔音材料，以减少设备运行时产生的噪音向外部环境的传递。

隔音材料的选择应根据设备的噪音水平、隔音层厚度等因素进行考虑。

常用的隔音材料有聚氨酯泡沫、岩棉、玻璃棉等。

三、设备绝热工程施工要求1. 施工前准备施工前应认真审查图纸，核对设备安装工程及其热力参数是否与设计要求相符。

根据实际情况，编制施工技术措施，质量检查计划和质量控制方法，准备各种技术表格；进行员工技术培训，对施工人员进行技术交底。

2. 材料要求进场的绝热材料应具有出厂合格证。

对材料如有怀疑，可对其密度、机械强度、导热系数、含水率、可熔性及外观尺寸进行复检。

一建机电绝热工程施工一、前言随着社会的不断发展，机电工程在建筑行业中越来越重要。

而在机电工程中，绝热工程更是一个关键的部分，直接关系到建筑内部温度的控制和节能的问题。

因此，一建机电绝热工程的施工显得尤为重要。

本文将以一建机电绝热工程施工为主题，介绍该项工程的施工流程、施工要点以及施工注意事项。

二、一建机电绝热工程施工流程1. 方案设计一建机电绝热工程的施工流程首先要进行方案设计。

方案设计是决定绝热工程施工方案的关键步骤，需要根据建筑的情况和热传导特性来确定。

在方案设计中，需要考虑建筑的结构、材料，以及室内外温差等因素，综合考虑后确定最佳的绝热工程设计方案。

2. 施工准备在方案设计确定后，就需要进行施工准备工作。

施工准备工作主要包括购买和整理施工所需的材料和工具，确定施工计划和施工方案，进行现场测量和勘察，以及确定施工的安全和环保措施。

这些准备工作对于绝热工程的施工至关重要，只有做好了这些工作，才能够保证施工的顺利进行。

3. 施工实施施工实施是一建机电绝热工程的关键步骤。

在施工实施中，首先需要进行施工现场的布置和准备工作，包括搭建施工脚手架，放置施工保护材料等。

然后依据设计方案，进行材料的切割、焊接、粘贴等工艺流程，完成绝热材料的安装。

在安装过程中需要保证施工的质量和效率，同时保证施工的安全和环保。

完成绝热材料的安装后，还需要进行绝热层的检测和验收工作，以保证绝热工程施工的质量。

4. 施工验收一建机电绝热工程施工完成后，需要进行施工验收工作。

施工验收主要包括对绝热工程的质量和安全进行检查，以及对施工过程中的遗留问题进行整改。

施工验收是一建机电绝热工程施工的最后一步，只有通过了验收，才能够正式交付使用。

以上就是一建机电绝热工程的施工流程。

一建机电绝热工程的施工是一个繁琐而重要的过程，需要在施工过程中严格按照设计方案进行操作，保证施工的质量和安全。

三、一建机电绝热工程施工要点1. 施工计划一建机电绝热工程的施工要点之一是制定合理的施工计划。

绝热工程施工方法与技术措施1.重点和难点分析：1．空调水管道阀门的保温如保温不好，易形成结露。

2．保温管套之间的连结密封不好，易形成结露。

3．穿过防火墙及变形缝的风管两侧各部门米范围内采用不燃烧保温材料及粘结剂时，要注意将风管面清洁干净，粘结剂不能等待时间长。

4．保温层外面的保护外壳，既要美观，也要起保护作用。

因此要求用机械进行制作，精心施工。

2.主要的施工技术2.1计算：依据设计要求，空调水冷热水供回水管保温采用橡塑保温材料，根据国标GB/T11790-96《设备及管道保冷技术通则》，采用防结露法来计算保温厚度。

公称直径小于及等于1000mm的管道或设备保冷层厚度：(D1/D0)LN(D1/D0)=[2λ/(αS* D0)]*[(T S- T F)/(T K- T S)]δ=0.5D0(D1/D0–1)其中：δ－保冷层实际厚度mm；T F－介质温度（°C），一般，冷冻水供、回水温度：7/12冷凝水温度：18风管温度：14~16T K－环境温度（°C）；T S－保冷层外表面温度，T S = T D +1~2°C, T D为露点温度；λ－保冷层材料导热系数αS－保冷层外表面对大气的放热系数，8~14W/㎡KD1 – 管道或设备保冷层外径；D0 －管道或设备外径为安全起见，取TK －环境温度为26°C，相对湿度为70％，取λ－保冷层材料导热系数0.04（一般产品均能达到小于此值的水平），αS －保冷层外表面对大气的放热系数，8~14 W/㎡K，取14 W/㎡K。

对管径526mm的水温度为7°C计算，计算结果：δ＝21.6mm时可保证不结露；对管径273mm的水温度为7°C计算，计算结果：δ＝20.5mm时可保证不结露；对管径108mm的水温度为7°C计算，计算结果：δ＝19.75mm时可保证不结露；对管径57mm的水温度为7°C计算，计算结果：δ＝18.67mm时可保证不结露。

施工方案一、编制依据1.1《工业设备及管道绝热工程施工及验收规范》GBJ126-891.2《工业设备及管道绝热质量检验评定标准》GB50185-931.3《设备及管道保温技术通则》GB4272-921.4《管道及设备保温》98R419图集1.5《建设工程施工现场供电安全规范》GB50194-93二、施工准备2.1技术准备组织技术人员到现场勘察、掌握设计意图，按施工组织设计、规范和质量评定标准做好技术交底，编制材料计划，及各部分项技术措施。

配备足够应急用的各类常用药物和医用材料，并准备具有多年化工施工作业的操作熟练工人，施工期间至少应有一名责任监护人员，周围末施工设备和地面不受损害和污染。

准备足够的塑料薄膜或彩条布，对末施工设备、原材料、地面等进行覆盖保护。

施工前，项目部技术负责人要认真学习领会甲方的防腐保温工艺流程<或施工方案>和有关化工施工技术规范要求，编制作业指导书，特殊设备特殊部位的技术要求，分发给每个施工人员，并对设备挂牌，确保施工工艺的准确、进度的顺利进行。

对特殊设备及其部位施工中的重要施工节点应作专门的交底，并对特殊工序进行培训指导，重点做好施工中的质量通病，习惯性操作错误进行预防。

2.2工程材料准备组织材料人员对采购保温材料计划作出详细的安排。

在工程施工前应将所在图纸设计材料运至施工现场，并分类入库存放。

挂上标识牌，以便于查找。

保温材料到仓库后，应进行二次抽查，如不合格应及时退货。

抽检准备的主要内容有：2.2.1保温材料的品种、数量是否与贴标相符合；2.2.2保温材料是否经过雨水浸泡，是否含有积水；2.2.3保温材料的导热系数、容重等质量指标是否合格。

2.3劳动力准备及人员进场根据本工程的特点，我公司将安排技术能力强、业务素质高的专业施工队伍和施工班组，及时安排进场，由项目部统一指挥，协调施工，加快施工进度，提高工程质量、并保证工程能连续施工。

工种人数保温工 2白铁工10辅助工 4对所有进场施工队伍先进行劳动纪律、法律法规和安全技术操作等方面的教育。
