下载文档原格式
低压交流传动用户手册ACS510-01 变频器(1.1...160 kW)2 ACS510 用户手册ACS510 变频器手册Industrial IT 标记及Drive IT产品名称为ABB公司所持有的注册商标。
CANopen 为CAN 组织所持有的注册商标。
ControlNet 为ControlNet 国际组织所持有的注册商标。
DeviceNet 为Open DeviceNet 供应商协会所持有的注册商标。
DRIVECOM 为DRIVECOM 用户组织所持有的注册商标。
Interbus 为Interbus Club 组织所持有的注册商标。
LonWorks 为Echelon 公司所持有的注册商标。
Metasys 为Johnson Controls 公司所持有的注册商标。
Modbus 和Modbus Plus 为施耐德公司所持有的注册商标。
Profibus 为Profibus 贸易组织所持有的注册商标。
Profibus-DP 为西门子公司所持有的注册商标。
通用手册ACS510-01 用户手册(1.1…160 kW)• 安全指南• 安装• 启动• 内置现场总线• 现场总线适配器• 诊断• 维护• 技术数据可选件手册( 现场总线适配器、I/O 扩展模块等。
手册和可选件一起发货)继电器输出扩展模块• 安装• 启动• 诊断• 技术数据© 2009 ABB 版权所有ACS510 用户手册3安全指南安全指南警告! 只允许专业技术人员安装ACS510!警告! 即使电机已经停止, 功率端子U1, V1, W1和U2, V2, W2 以及UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压!警告! 主回路电源得电后即存在危险电压。
电源断开后等候5 分钟（让中间回路电容充分放电）再打开前面板。
警告! ACS510 断电后，在继电器端子上( RO1…RO3 ) 依然可能有外部危险电压。
警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。
ABB变频器ACS510说明书ABB变频器ACS510说明书低压交流传动用户手册ACS510-01 变频器 (1.1...110 kW)ACS510 用户手册ACS510 变频器手册通用手册ACS510-01 用户手册(1.1…110 kW).安全指南.安装.启动.内置现场总线.现场总线适配器.诊断.维护.技术数据可选件手册( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )继电器输出扩展模块.安装.启动.诊断.技术数据IndustrialIT标记及DriveIT产品名称为ABB公司所持有的注册商标。
CANopen 为 CAN 组织所持有的注册商标。
ControlNet 为 ControlNet国际组织所持有的注册商标。
DeviceNet 为 Open DeviceNet 供应商协会所持有的注册商标。
DRIVECOM 为 DRIVECOM 用户组织所持有的注册商标。
Interbus 为 Interbus Club组织所持有的注册商标。
LonWorks 为 Echelon公司所持有的注册商标。
Metasys 为 Johnson Controls公司所持有的注册商标。
Modbus 和 Modbus Plus 为施奈德公司所持有的注册商标。
Profibus为 Profibus 贸易组织所持有的注册商标。
Profibus-DP 为西门子公司所持有的注册商标。
. 2004 ABB 版权所有ACS510 用户手册安全指南警告! 只允许专业技术人员安装 ACS510!警告! 即使电机已经停止,功率端子 U1, V1, W1和 U2, V2, W2 以及 UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压 !警告 !主回路电源得电后即存在危险电压。
电源断开后等候 5分钟(让中间回路电容充分放电)再打开前面板。
警告! ACS510断电后，在继电器端子上( RO1…RO3)依然可能有外部危险电压。

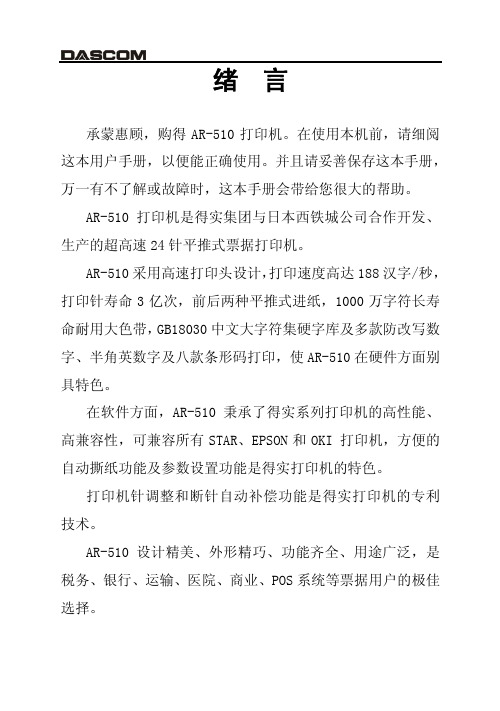

绪 言承蒙惠顾，购得AR-510打印机。
在使用本机前，请细阅这本用户手册，以便能正确使用。
并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。
AR-510打印机是得实集团与日本西铁城公司合作开发、生产的超高速24针平推式票据打印机。
AR-510采用高速打印头设计，打印速度高达188汉字/秒，打印针寿命3亿次，前后两种平推式进纸，1000万字符长寿命耐用大色带，GB18030中文大字符集硬字库及多款防改写数字、半角英数字及八款条形码打印，使AR-510在硬件方面别具特色。
在软件方面，AR-510秉承了得实系列打印机的高性能、高兼容性，可兼容所有STAR、EPSON和OKI 打印机，方便的自动撕纸功能及参数设置功能是得实打印机的特色。
打印机针调整和断针自动补偿功能是得实打印机的专利技术。
AR-510设计精美、外形精巧、功能齐全、用途广泛，是税务、银行、运输、医院、商业、POS系统等票据用户的极佳选择。
目录第1章安装打印机.....................................1-11.1开箱和检查......................................1-11.2放置打印机......................................1-21.3打印机部件......................................1-31.4安装和更换色带盒................................1-51.5打印机和主机连接................................1-81.6连接电源........................................1-91.7安装打印驱动程序...............................1-10第2章纸的安装和使用.................................2-12.1选纸............................................2-12.2调校打印头间隙..................................2-12.3装入单页纸......................................2-22.4装入链式纸......................................2-4第3章控制面板.......................................3-13.1按钮及其指示灯..................................3-13.2开机功能........................................3-43.3组合功能........................................3-7第4章参数设置.......................................4-14.1如何选择打印机参数设置..........................4-14.2如何进行参数设置................................4-24.3如何进行双向测试及纵向校正.....................4-184.4如何进行打印针自动调整设置.....................4-224.5如何进行打印针补偿设置.........................4-244.6票据通设置和使用...............................4-264.7如何进行用户调整设置...........................4-294.8如何恢复出厂参数设置...........................4-32第5章故障和保养.....................................5-15.1故障处理........................................5-15.2保养与维护......................................5-6第6章规格...........................................6-16.1打印机规格......................................6-16.2接口接头引脚....................................6-46.3字符集..........................................6-86.4控制码摘要表...................................6-146.4.1ESC/P和LQ仿真控制码摘要表..................6-146.4.2OKI仿真控制码摘要表........................6-18安全规范企业公开信息：1．售后服务请致电全国各地得实服务网点电话，或拨打：400-810-9998（手机）800-810-9998（免费）2．产品工作、待机、休眠及关闭状态的最大及最小能耗如下：产品使用状态最大能耗最小能耗工作时78W 10W待机8W 7W休眠7W 7W关闭小于0.1W 0注：只有当产品无任何外接输入电源时，才能实现零能耗。
低压交流传动用户手册ACS510-01 变频器 (1.1...132 kW)2ACS510 用户手册ACS510 变频器手册Industrial IT 标记及Drive IT 产品名称为ABB 公司所持有的注册商标。
CANopen 为 CAN 组织所持有的注册商标。
ControlNet 为 ControlNet 国际组织所持有的注册商标。
DeviceNet 为 Open DeviceNet 供应商协会所持有的注册商标。
DRIVECOM 为 DRIVECOM 用户组织所持有的注册商标。
Interbus 为 Interbus Club 组织所持有的注册商标。
LonWorks 为 Echelon 公司所持有的注册商标。
Metasys 为 Johnson Controls 公司所持有的注册商标。
Modbus 和 Modbus Plus 为施耐德公司所持有的注册商标。
Profibus 为 Profibus 贸易组织所持有的注册商标。
Profibus-DP 为 西门子公司所持有的注册商标。
通用手册ACS510-01 用户手册 (1.1…132 kW)•安全指南•安装•启动•内置现场总线•现场总线适配器•诊断•维护•技术数据可选件手册( 现场总线适配器， I/O 扩展模块等，手册和可选件一起发货 )继电器输出扩展模块•安装•启动•诊断•技术数据© 2007 ABB 版权所有ACS510 用户手册3安全指南警告! 只允许专业技术人员安装 ACS510!警告! 即使电机已经停止, 功率端子 U1, V1, W1和 U2, V2, W2 以及UDC+, UDC-或BRK+ , BRK- 上面依然存在危险电压!警告!主回路电源得电后即存在危险电压。
电源断开后等候5分钟（让中间回路电容充分放电）再打开前面板。
警告!ACS510断电后，在继电器端子上 ( RO1…RO3 )依然可能有外部危险电压。
警告! 当两个或两个以上的变频器的控制端子并联使用时，用于控制连接的辅助电源应来自同一个单元或外部电源。
用户指南Plantronics VoY aGEr™ 510-UsB目录包装内的物品包装内的物品3耳机（正面与侧面视图） PerSono Suite 软件 CD部件充电横向麦克风杆调整呼叫控制按钮充电连接采用 WindSmart®技术的去除噪音麦克风交流电源充电USB 充电状态指示灯配对开启/关闭耳机将耳机与蓝牙手机配对启或关闭耳机。
耳机开启之后，指示灯将闪烁蓝灯。
电池电量变低时，指示灯将闪烁红灯。
配对注：耳机与 USB 蓝牙适配器在出厂时已相互配对。
但是如果您是单独购买的 USB 蓝牙适配器，或者希望将另一部耳机用于现有的适配器，则必须对它们进行配对。
安装 PerSono SUite 软件Plantronics PerSono Suite 软件在您的蓝牙耳机与电脑上的兼容网络电话应用程序之间提供了链接。
PerSono Suite 软件使您可以通过耳机通话控制按钮，远程检测并应答/结束来自网络电话应用程序的呼叫。
此外，PerSono Suite 还提供了一些基本配置以及关于系统的状态信息。
有关详情，请参阅第 12 页。
在 /SoftphoneCompatibility 上查看 PerSono Suite 兼容性列表，了解关于网络电话兼容性的最新信息。
如果 PerSono Suite 目前不支持您的网络电话，请参阅第 12 页。
1. 插入 CD 之后，进入 PerSono Suite 主屏幕，然后单击“安装 PerSono Suite 软件”。
2. 您的网络电话可能需要您选择希望使用哪种音频设备。
有关详情，请参阅网络电话的文档。
：未检测到耳机：检测到耳机，但是没有与：检测到耳机，与：检测到耳机，与配置和状态要拨打电话，只需通过软电话应用程序拨打号码。
要应答或结束通话，请按下通话控制按钮。
在使用 PerSono Suite 时，耳机与 USB 蓝牙适配器之间的收音机链接只有在通话期间才会激活。

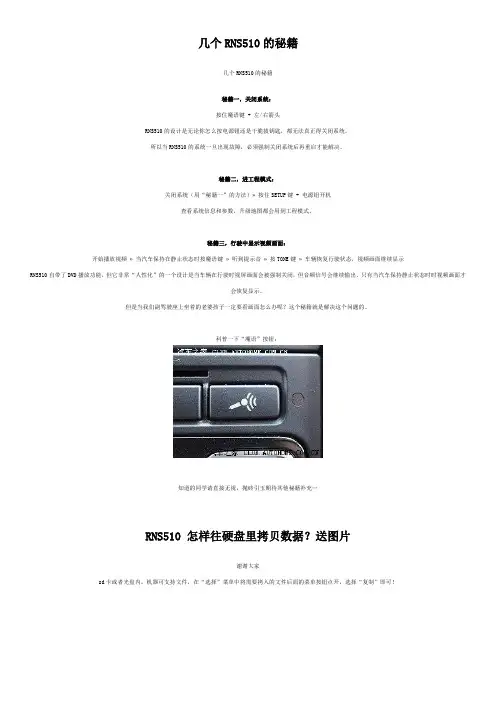

几个RNS510的秘籍几个RNS510的秘籍秘籍一，关闭系统：按住魔语键 + 左/右箭头RNS510的设计是无论你怎么按电源钮还是干脆拔钥匙，都无法真正得关闭系统。
所以当RNS510的系统一旦出现故障，必须强制关闭系统后再重启才能解决。
秘籍二，进工程模式：关闭系统（用“秘籍一”的方法）» 按住SETUP键 + 电源钮开机查看系统信息和参数，升级地图都会用到工程模式。
秘籍三，行驶中显示视频画面：开始播放视频» 当汽车保持在静止状态时按魔语键» 听到提示音» 按TONE键» 车辆恢复行驶状态，视频画面继续显示RNS510自带了DVD播放功能，但它非常“人性化”的一个设计是当车辆在行驶时视屏画面会被强制关闭，但音频信号会继续输出，只有当汽车保持静止状态时时视频画面才会恢复显示。
但是当我们副驾驶座上坐着的老婆孩子一定要看画面怎么办呢？这个秘籍就是解决这个问题的。
科普一下“魔语”按钮：知道的同学请直接无视，抛砖引玉期待其他秘籍补充…RNS510 怎样往硬盘里拷贝数据？送图片谢谢大家sd卡或者光盘内，机器可支持文件，在“选择”菜单中将需要拷入的文件后面的菜单按钮点开，选择“复制”即可！RNS510 系统与导航升级作业！高六的RNS510 系统与导航升级其实非常简单，特别是升级导航地图，简直是傻瓜操作！其实升级系统也是比较简单的。
升级系统的官方方法：打开导航同时按下如图2的3个按钮同时松手屏幕会黑屏此时放入系统升级的光盘需要按2次OK 升级开始大概30多分钟之后升级系统完成！系统升级过程我用魅族M8拍了部分图片！(清晰度一般,请谅解）1、3、4、6、然后再升级地图直接放入地图的光盘系统提示是否装入硬盘点“是”则开始安装如想看进度可按一下出仓键（比较简单就不上图了）大概20分钟完成地图容量1.5G左右信息点增加很多如升级完地图为白屏不要惊慌你可以开车出去逛逛我那天装完地图白屏（因为车库里封闭好搜星定不了位）开车才开出10多米 GPS开始搜星定位地图重新出现超级详实的地图定位精准！而且不会再出现地图白屏啦哈哈哈！关于mfd3高尔夫6原装rns510导航版本升级的指导写给diy原装导航DVD和需要自行安装的车主高尔夫6顶配版的原装dvd导航时RNS510（也称作MFD3），以下知识只提供给安装好并且已经解码了用户。
A50方案板产品使用手册深圳市锐尔威视科技有限公司2019.9.5 Ver.A目录目录硬件资源描述 (4)核心硬件资源 (4)接口资源 (4)显示驱动能力 (5)视频编解码能力 (5)底板接口资源 (5)软件资源描述 (6)提供JA VA层API源码 (6)底板硬件设计说明 (6)接口说明 (7)接口定义描述 (8)扩展模块连接说明 (11)MIPI屏 (11)LVDS屏 (12)RGB屏 (12)MIPI摄像头 (13)4G通讯模块 (13)更新固件方法 (14)USB更新 (14)TF卡更新 (16)固件修改工具使用说明 (18)安装D RAGON F ACE (18)修改开机信息 (19)第一张开机L OGO (19)第二张开机L OGO (20)开机动画和开机音乐 (20)修改系统配置 (20)修改系统属性BUILD.PROP (21)修改INIT.RC (21)修改LCD配置 (22)修改触摸配置 (22)修改屏幕旋转方向 (22)修改自启动应用 (22)串口使用说明 (23)GPIO说明 (24)硬件资源描述核心硬件资源CPU：全志A50四核主频1.5GHzGPU：Mali-400MP2PMU：AXP2231DRAM：1GB LPDDR3FLASH：8GB eMMCWIFI+BT：XR829集成Audio Codec接口资源1路USB OTG 2.0，可做HOST1路USB HOST 2.0 高速ECHI协议480Mbps1路SDIO，可接SD卡1组RGB/LVDS复用的显示屏接口1组MIPI-DSI显示屏接口1组MIPI-CSI摄像头接口1路音频Headphone2路音频Microphone1路LRADC，可做按键检测1路SPI接口1路I2S接口，用于接声卡芯片2路IIC接口，用于接CTP、G-Sensor等3路UART接口5个GPIO口复位信号输入开关机按键，支持休眠唤醒提供5组外设电源，给LCD、CTP、Camera等外设供电支持外部DC、锂电池、USB三种供电方式，自动检测支持由DC-5V和USB给电池充电PCBA尺寸：59mm*46mm引脚数量：132显示驱动能力RGB：18bit 1920*1080 5/7寸转接双8LVDSLVDS：单8 1366*760 7~15寸MIPI：4-lane 1920*1200 5~10寸视频编解码能力编码能力：1080P@60fps H.264/MJPEG解码能力：1080P@60fps H.264/MJPEG多种格式解码：Mpeg1/2, Mpeg4 SP/ASP GMC, H.263, H.264 BP/MP/HP, VP8, WMV9/VC-1等底板接口资源4个USB2.0口，2个A母座，其中一个可用于Device，2个4P-2.0插座3组TTL串口（其中1组可复用为一个SPI）1个TF卡座，支持最大64G容量TF卡1个耳机插座1个麦克风接口1个MIPI-CSI摄像头接口1个百兆以太网RJ45接口1个RGB屏接口，带电容触摸接口1个LVDS屏接口，带电容触摸接口1个MIPI屏接口，带电容触摸接口1组SPI接口（可复用为串口）1组IIC接口1组按键接口：POWER RESET LRADC5个GPIO全网通4G模块MiniPCI-E插座标准SIM卡座RTC电池座CR1220锂电池接口，支持3.7~4.2V电池DC5.5电源座，12V电源输入4P-2.54插座，12V电源输入4P-2.54插座，5V和3.3V电源输出（WIFI+BT集成在核心板上）PCBA尺寸：135mm*85mm软件资源描述搭载Android8.1系统（内核版本：Linux-4.9），系统经过锐尔威视科技深度优化定制，启动快，运行流畅不死机，已ROOT，可做带Google GMS认证的系统；支持WIFI、蓝牙、以太网、4G网络；支持RGB、LVDS、MIPI接口的屏幕；用户可由PC端的固件修改工具定制个性化固件，如修改开机图片、开机动画、开机声音、安装/卸载应用、自启动应用、更改LCD屏配置、设置屏幕旋转方向、修改机器信息等，不开放系统源码，仅提供固件，用户可直接开发APP，节省开发周期，可为项目用户定制系统。
3D InSPIre Solder Paste Inspection Systems三维在线焊膏检测设备Operation Manual操作手册(Sinic-Tek InSPIre-510a Series)Sinic-Tek Vision Technology Co., Ltd.思泰克光电科技有限公司Email: info@Web-Site：Page 1Copyright by Sinic-Tek Vision Technology Co., Ltd.在使用设备之前请详细阅读本说明书，并且充分理解说明书的内容后再操作。
未接受过有关本设备培训的人员禁止操作此设备。
目录一．安全注意事项........... .. (3)二．机器开关及指示灯 (6)三．机器开机操作..... .. (7)四．程序的制作 (8)4.1如何导入Gerber文件并转换 (8)4.2如何编辑检测Job程序 (8)4.3如何使用检测Job程序进行检测 (9)五．机器关机操作... . (10)六．软件主界面的介绍 (11)6.1 用户主界面 (11)6.2Gerber转换软件 (12)6.3 编程软件Peditor (14)6.4 过程控制软件SPC (21)七．本产品使用时的承诺事项 (26)Page 2Copyright by Sinic-Tek Vision Technology Co., Ltd.三．机器开机操作1.打开机器电源开关（按顺时针方向90度旋转），白色电源指示灯变亮。
2.打开电脑电源开关，在Windows桌面打开e-SPIre软件。
3.按下机器的运行开关，绿色运行指示灯变亮。
4.点击主界面上的Home ，机器将自动做初始化处理。
(如气压不正常,SMEMA信号错误，安全门未锁好等原因，机器将停止初始化) Page 7Copyright by Sinic-Tek Vision Technology Co., Ltd.四．程序的制作4.1 如何导入Gerber文件并转换成*.mdb文件4.1.1 在主界面上点击菜单下的PEdit 。

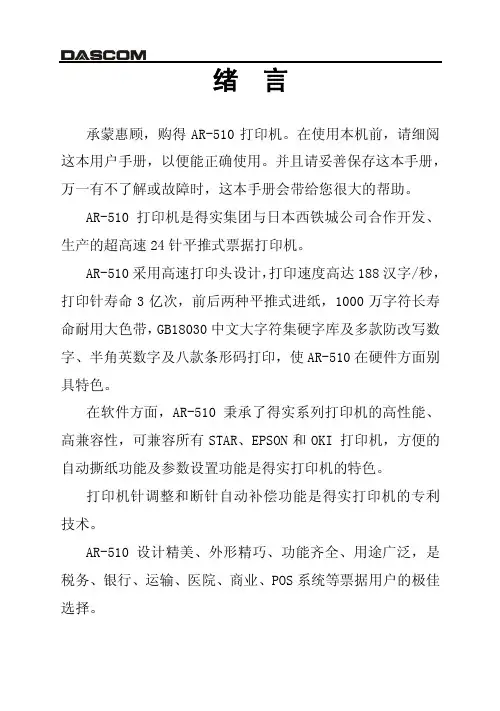

绪 言承蒙惠顾，购得AR-510打印机。
在使用本机前，请细阅这本用户手册，以便能正确使用。
并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。
AR-510打印机是得实集团与日本西铁城公司合作开发、生产的超高速24针平推式票据打印机。
AR-510采用高速打印头设计，打印速度高达188汉字/秒，打印针寿命3亿次，前后两种平推式进纸，1000万字符长寿命耐用大色带，GB18030中文大字符集硬字库及多款防改写数字、半角英数字及八款条形码打印，使AR-510在硬件方面别具特色。
在软件方面，AR-510秉承了得实系列打印机的高性能、高兼容性，可兼容所有STAR、EPSON和OKI 打印机，方便的自动撕纸功能及参数设置功能是得实打印机的特色。
打印机针调整和断针自动补偿功能是得实打印机的专利技术。
AR-510设计精美、外形精巧、功能齐全、用途广泛，是税务、银行、运输、医院、商业、POS系统等票据用户的极佳选择。
目录第1章安装打印机.....................................1-11.1开箱和检查......................................1-11.2放置打印机......................................1-21.3打印机部件......................................1-31.4安装和更换色带盒................................1-51.5打印机和主机连接................................1-81.6连接电源........................................1-91.7安装打印驱动程序...............................1-10第2章纸的安装和使用.................................2-12.1选纸............................................2-12.2调校打印头间隙..................................2-12.3装入单页纸......................................2-22.4装入链式纸......................................2-4第3章控制面板.......................................3-13.1按钮及其指示灯..................................3-13.2开机功能........................................3-43.3组合功能........................................3-7第4章参数设置.......................................4-14.1如何选择打印机参数设置..........................4-14.2如何进行参数设置................................4-24.3如何进行双向测试及纵向校正.....................4-184.4如何进行打印针自动调整设置.....................4-224.5如何进行打印针补偿设置.........................4-244.6票据通设置和使用...............................4-264.7如何进行用户调整设置...........................4-294.8如何恢复出厂参数设置...........................4-32第5章故障和保养.....................................5-15.1故障处理........................................5-15.2保养与维护......................................5-6第6章规格...........................................6-16.1打印机规格......................................6-16.2接口接头引脚....................................6-46.3字符集..........................................6-86.4控制码摘要表...................................6-146.4.1ESC/P和LQ仿真控制码摘要表..................6-146.4.2OKI仿真控制码摘要表........................6-18安全规范企业公开信息：1．售后服务请致电全国各地得实服务网点电话，或拨打：400-810-9998（手机）800-810-9998（免费）2．产品工作、待机、休眠及关闭状态的最大及最小能耗如下：产品使用状态最大能耗最小能耗工作时78W 10W待机8W 7W休眠7W 7W关闭小于0.1W 0注：只有当产品无任何外接输入电源时，才能实现零能耗。
3．如果用户需对产品性能升级或更换模块，请联系我们，我们将给您详细解答。
4．当您弃置达到使用寿命年限的针式打印机产品时，我们建议您将废弃产品返还给本公司或全国各地得实服务网点，由得实集团作统一处理，以保护生态环境。
5. 本产品能使用含50％回收纤维的打印纸进行打印。
第1章安装打印机1.1 开箱和检查打开纸箱，对照下图检查箱内部件和附件是否齐全。
如果有任何部件遗失，请与卖方联系。
注意：使用之前，请先取出打印头固定板，保留原包装盒及包装物材料以备以后使用。
*机器出厂时送纸旋钮未安装于机器上，请从缓冲泡沫上取出并安装 附件在安装打印机之前，首先要确定一个合适的地方放置打印机。
这里“合适的地方”是指：z请将打印机平放在工作台上。
z避免将打印机置于过热、过度潮湿和灰尘过多的地方。
z接上稳定电源，避免与电冰箱之类大功率或有干扰的电器同一电源。
z关掉打印机后才能拔掉插头，打印机应最好放置在接近插座的地方，便于使用。
z打印机应放置在走纸空间足够的地方。
z如果用打印机并行接口连接，确保电缆长度在2米范围内。
用RS-232C连接，可选SPC-32K转换器，连接距离可在15米以内。
要熟悉打印机部件及功能，请参阅下一页。
间隙调杆：控制打印色度，调校打印头间隙，以配合纸张厚度。
导 纸 板：调整单页纸的位置，便于打印机检查打印纸是否插入，保证正确安装。
入 纸 槽：插入单页纸。
打 印 头：24根打印针及其驱动部分组成。
面 盖：保护打印头及其它内部部件并降低噪音。
控制面板：表示打印机状态，可对打印机功能进行多种简易操作。
送纸调杆：该调杆有两个位置，向前用于链式纸，向后用于单页纸。
送纸旋钮：手动送纸。
电源开关：电源开或关。
色 带 盒：内装打印色带。
链 轮：控制链式纸移动。
电源 线： 连接打印机和电源插座。
接 口：连接计算机与打印机。
1.4 安装和更换色带盒注意：更换新色带盒之前，请先拿开旧色带盒。
安装和更换色带盒步骤如下：1、关掉打印机电源。
2、先把面盖揭起，如下图所示。
3、将间隙调杆拨至最大位置，以便打印头和打印辊之间的间隙处于最大值，即“换色带”的位置，如下图所示。
4、沿顺时针方向转动色带盒上的旋钮，确保色带已被拉紧。
5、将色带盒从机架两边的凹槽插入，使色带盒两边的卡扣卡在机架上，将色带夹在打印头和色带保护片中间，并转动色带盒上旋钮，使色带盒卡紧在机架上，如下图所示。
6、确保色带已夹在打印头和色带保护片中间，色带盒已固定在机架的适当位置上，如下图所示。
7、再次转动色带盒上旋钮，确保色带已被拉紧。
8、把面盖小心盖好。
打印机正常工作时，盖上面盖可以隔离灰尘，同时减低打印时产生的噪音，打开面盖仅是为了更换色带及进行调整。
9、将间隙调杆拨至原来的位置，以便打印头和打印辊的间隙恢复到原始状态。
1.5 打印机和主机连接使用标准并行接口电缆连接打印机和计算机，就PC或兼容计算机来说，即使用25芯D型插头连接计算机，并用另一端36芯Centronics插头与打印机相连，如果将打印机连到另外一种计算机上，请参阅接口配置。
请按如下步骤连接打印机与主机：1、关掉打印机及计算机电源。
2、按下图所示将接口电缆连到打印机上，确保插头插紧。
用接口两边的扣杆把电缆插头扣紧至听到接口电缆卡紧的响声。
3、将接口电缆另一端连到计算机上，连接步骤按主机手册指示。
注意：打印机开始工作时，确定计算机一端的接口电缆已经完全安装好。
将打印机插头插上时，请勿打开打印机电源。
如果打印机长时间不使用，请拔掉电源线。
1.6 连接电源连接电源线确保打印机及计算机关掉电源，从打印机背面将电源线另一端接到电源插座上。
开机和关机按下电源开关旁边标志的“I”处，即可打开打印机的电源。
按下电源开关旁边标志的“O”处，即可关掉打印机的电源。
1.7 安装打印驱动程序在安装打印机驱动程序之前，要把打印机与计算机正确连接好。
在Windows95/98/Me/2000/XP下安装驱动程序请按以下步骤安装打印机驱动程序：1、从“我的电脑”或“资源管理器”打开打印机文件夹。
2、在“打印机”窗口双击“添加打印机”图标。
3、在“添加打印机”向导窗口单击“下一步”按钮；开始安装打印机。
4、如果该打印机直接与计算机相连，请单击“本地打印机”；如果它与其他计算机相连，请单击“网络打印机”。
单击“下一步”按钮。
5、单击“从磁盘安装”按钮；把安装盘插入到选择好的驱动器，在“从磁盘安装”对话框输入安装的打印机驱动程序的名称。
（包括驱动器号和目录）并单击“确定”按钮。
出现“AR-510”打印机。
单击“下一步”按钮。
6、选择打印机端口；单击“下一步”按钮。
7、确定所安装的打印机是否为默认打印机后，单击“下一步”按钮。
8、确定是否打印测试页后，单击“完成”按钮。
9、安装打印机驱动程序结束。
安装完成后，所安装的打印机的图标将出现在打印机文件窗口。
检查和修改打印机驱动程序设置在开始打印之前，请检查纸张菜单和图形菜单中的打印机驱动程序设置是否适合您所希望打印的文件类型，必要时可修改设置。
完成改变后，单击“确定”按钮来应用设置，或单击“还原默认值”来恢复出厂设置。
按以下步骤来检查和修改打印机驱动程序设置：1、在桌面窗口，单击开始。
