600M W超临界直流锅炉调节特陛分析冯学军(广东省潮州市大唐国际潮州发电有限责任公司,广东潮州515723)应用科技哺要]大唐潮州发电厂一期工程1、2号锅炉是引进技术进行设计、制造,锅妒为单炉膛、一次中间再热、平衡通硪.、超临界压力、变压运行、带内置式再循环泵启动系统的本生直流锅炉,型号为H G一1900/25.4-Y M4。
本文根据大唐湖州电厂2x600M W超临界机细的运行栉睦瓦在运行中出现的一些问题,特别是机组直流运行方式的动态特性以及从循环运行方式向直流运行方式转变。
进行分析探讨和经验总结,为大型超临界机纽的安全、稳定运行提供借鉴。
供键词】超临界直流锅炉;直滴运行;湿态运行大唐潮州电厂2x600M W超临界机组于2006年下半年投产,经过三年的运行,各项指标达到设计要求,满足南方电网大幅调峰的要求。
但是在运行的过程中也出现了一些问题难于掌握,如大幅调峰时锅炉运行的动态特性,从循环运行向直流方式转变,煤种变化导致燃烧不稳定,燃烧偏斜导致左右侧主再热汽温偏差大、水冷壁、过热器壁温超温以及结焦等。
本文从超临界直流锅炉调节特性与汽包炉的区别入手,通过以下几个方面的分析和探讨,对600M W超临界锅炉的调节特性进行总结经验,为以后大型超l I缶界机组的安全、经济、稳定运行提供借鉴。
1汽温的调整1.1循环方式的主汽温调节循环方式的主汽温主要从两个方面调整:一是通过投运不同高度的燃烧器来调整炉膛火焰中心,如果燃烧调整不好,燃烧中心上移时,不仅造成过热器、再热器壁温超温,还造成减温水需求量大:二是通过改变氧量调整过剩空气系数,因为过剩空气系数偏大或偏小,将造成对流换熟和辐射传热的L-t:侈|J变化。
12直流运行方式下主汽温调节直流运行方式下主汽温主要靠调整给水量、燃料量、中间点温度、减温水、给水温度、协调控制等,表l介绍了哈尔滨锅炉厂设计的600 M W超临界机组调整情况。
煤水比失调会引起主汽温度偏离设计值,因此要根据煤质情况确定合理的表1哈锅设计的600M W趣I缶界机组的调节参数t日岫o1R L.75%T}仉50%B M C冉310%撙既&圭芦勘(M pa)p25.●o25.2&20.14016.07.a9.5舡主汹【柏l—19S岳t1362,12雏‘973“S37。

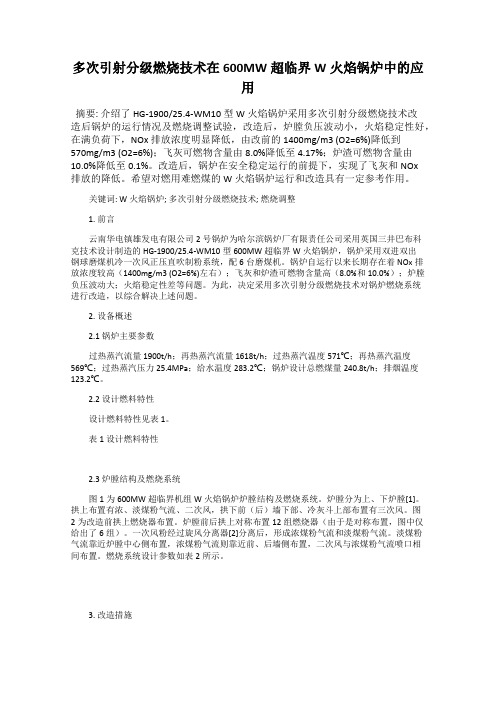

多次引射分级燃烧技术在600MW超临界W火焰锅炉中的应用摘要: 介绍了HG-1900/25.4-WM10型W火焰锅炉采用多次引射分级燃烧技术改造后锅炉的运行情况及燃烧调整试验,改造后,炉膛负压波动小,火焰稳定性好,在满负荷下,NOx排放浓度明显降低,由改前的1400mg/m3 (O2=6%)降低到570mg/m3 (O2=6%);飞灰可燃物含量由8.0%降低至4.17%;炉渣可燃物含量由10.0%降低至0.1%。
改造后,锅炉在安全稳定运行的前提下,实现了飞灰和NOx排放的降低。
希望对燃用难燃煤的W火焰锅炉运行和改造具有一定参考作用。
关键词: W火焰锅炉; 多次引射分级燃烧技术; 燃烧调整1. 前言云南华电镇雄发电有限公司2号锅炉为哈尔滨锅炉厂有限责任公司采用英国三井巴布科克技术设计制造的HG-1900/25.4-WM10型600MW超临界W火焰锅炉,锅炉采用双进双出钢球磨煤机冷一次风正压直吹制粉系统,配6台磨煤机。
锅炉自运行以来长期存在着NOx排放浓度较高(1400mg/m3 (O2=6%)左右);飞灰和炉渣可燃物含量高(8.0%和10.0%);炉膛负压波动大;火焰稳定性差等问题。
为此,决定采用多次引射分级燃烧技术对锅炉燃烧系统进行改造,以综合解决上述问题。
2. 设备概述2.1 锅炉主要参数过热蒸汽流量1900t/h;再热蒸汽流量1618t/h;过热蒸汽温度571℃;再热蒸汽温度569℃;过热蒸汽压力25.4MPa;给水温度283.2℃;锅炉设计总燃煤量240.8t/h;排烟温度123.2℃。
2.2 设计燃料特性设计燃料特性见表1。
表1 设计燃料特性2.3 炉膛结构及燃烧系统图1为600MW超临界机组W火焰锅炉炉膛结构及燃烧系统。
炉膛分为上、下炉膛[1]。
拱上布置有浓、淡煤粉气流、二次风,拱下前(后)墙下部、冷灰斗上部布置有三次风。
图2为改造前拱上燃烧器布置。
炉膛前后拱上对称布置12组燃烧器(由于是对称布置,图中仅给出了6组)。
600WM超临界直流锅炉水冷壁超温分析及对策超临界锅炉作为当前最先进的燃煤发电技术,具有能耗低、环保、技术含量高等特点。
由于超临界锅炉工质压力高,超临界锅炉大多数采用直流锅炉,直流锅炉水冷壁流动阻力比较大,运行过程的水压压头比较高,容易引起工质流动不稳定、热偏差等问题,从而导致锅炉受热不均匀,部分面积超过临界温度,影响到超临界直流锅炉运行的安全性。
本文主要600WM超临界直流锅炉水冷壁超温出现的原因,并根据这些原因提出了相应的解决策略,希望确保600MW 超临界直流锅炉运行的稳定性。
引言:超临界锅炉指锅炉内工质的压力在临界点以上的锅炉与传统的锅炉间相比,超临界锅炉的煤耗量低,单电煤耗量约为310g标准煤,超临界机组的发电效率达到了41%,我国传统的火电厂发电效率一般低于35%,單电煤耗量超过380g 标准煤以上,每度电至少可以节约50g标准煤。
与传统的锅炉相比,超临界锅炉更加环保、节能,是未来火电厂建设的方向。
但是超临界直流锅炉的装机容量比较大,锅炉的蒸发受热面积不均匀,容易造成管壁温度超标,从而影响到锅炉的正常运行,造成水冷壁内工质性能发生变化,引起流量的异常变化,威胁到锅炉运行的安全性。
因此需要对超临界直流锅炉水冷壁超温现象进行分析,找出水冷壁超温的原因,并采取有效的措施,促进我国超临界锅炉的发展。
1.600WM超临界直流锅炉水冷壁超温原因分析某发电厂有两台600WM超临界机组,锅炉为国内某锅炉生产厂家生产,超临界机组为日本三菱公司提供的技术,超临界机组采用直流锅炉,燃烧器布置在四面墙上,火焰喷射方向与水冷壁垂直,二次风喷嘴安装在主燃烧器上,锅炉在热运行状态下,一次风、二次风可上下摆动。
超临界机组运行期间,出现了水冷壁管吸热偏差或者超低温现象,部分时段出现水冷壁壁温超过机组阈值,影响到超临界机组的安全运行。
根据运行数据信息以及超临界直流锅炉水冷壁超低温出现的异常现象,总结出以下原因:1.1部分水冷壁管热负荷偏高根据锅炉炉膛的燃烧方式,如果炉膛内的煤炭燃烧时产生的火焰出现偏差,则可能导致高温烟气直接冲刷水冷壁,导致局部水冷壁温度比较高。
600WM超临界锅炉汽温特性分析【摘要】随着我国电力市场和国民经济发展的需要,为了进一步节能降耗和降低污染排放,电站机组朝着高参数、大容量的方向发展,锅炉是火电厂的三大主机之一。
本文通过分析影响600mw超临界锅炉汽温的主要因素,从影响锅炉汽温变化的各个因素入手,阐述了超临界锅炉汽温调节的方法及其特性,对锅炉汽温的扰动因素做了简要分析,并针对性的提出应对方案。
【关键词】600mw超临界锅炉;主汽温度;汽温调节;水煤比0 引言超临界火电机组已成为国际上一项比较成熟的技术,加快建设和发展高效超临界火电机组是提高能源利用率、解决电力短缺和减少环境污染的最现实以及最有效的途径。
目前,超临界压力锅炉已成为目前电站发展的主力[1]。
超临界锅炉没有汽包,只有汽水分离器,汽水分离器所储存的水容量很小,所以启动速度快;下降管的数量也大大下降,所以整台锅炉的钢材耗量低,锅炉成本低。
其蒸汽温度、压力性能参数高,使发电效率有很大的提高,锅炉的供电煤耗率降低明显。
基于超临界锅炉具有以上优点,因此超临界锅炉是中国未来大型锅炉的发展趋势,600mw机组锅炉又是现在的超临界锅炉的主要型号,所以深入研究并掌握超临界600mw机组锅炉的控制技术是十分重要的。
超临界机组运行参数高,需适应大范围调峰的要求,这将给超临界锅炉汽温控制系统设计提出了更高的要求。
具体体现在以下几方面:1)锅炉金属材料极限参数与锅炉正常运行参数之间的余地较小,所以对超临界锅炉主汽温度等运行参数偏差值很小,一般主汽温度长期不能超过士10℃,短期不能超过士5℃。
2)加热段、蒸发段和过热段的温度、湿度、长度都会因燃烧率、给水、汽轮机调门开度的扰动而发生变化,从而使汽温与功率、主汽压力关联性很强,这些参数间为多变量输入、输出系统,使得超临界锅炉汽温控制系统复杂。
3)机组在较大负荷变化内调峰运行,需要蒸汽压力和温度等主要运行参数保持稳定或保持在设定范围内,其中主汽温保持稳定重要性高、难度大。
600MW超临界机组锅炉技术特点及其性能研究作者:马军常王勇来源:《城市建设理论研究》2013年第31期摘要:本文从如参数、结构、燃烧系统、材料、启动系统选择等几个方面阐述了600 MW 超临界机组锅炉技术特点,对锅炉总体布置及内置启动分离器、燃烧方式、水冷壁及炉膛特点进行技术探讨,并对机组性能展开分析。
关键词:600MW超临界;机组锅炉技术特点;性能中图分类号:TK223 文献标识码:A引言我国发电设备结构中,火电机组目前仍占75%左右,而火电机组中绝大部分为燃煤机组,这种趋势将持续相当长时间。
超临界锅炉作为超临界机组三大主机设备之一,具有参数高、负荷变化速度快、启动系统设计特殊等特点,其可靠性问题显得越来越重要,国内外用户对机组可靠性的要求也越来越高。
1.几种常见的670 MW超临界机组锅炉技术特点1.1锅炉总体布置及内置式启动分离器的技术特点锅炉的汽水流程从分离器出口到过热器出口集箱为过热器系统,以内置式汽水分离器为分界点,另有省煤器系统、再热器系统和启动系统。
水冷壁入口集箱到汽水分离器为水冷壁系统,过热器采用四级布置,从炉顶过热器至分隔屏过热器,再从分隔屏过热器至后屏过热器,最后回到末级过热器。
在上炉膛、折焰角和水平烟道内分别布置了分隔屏过热器、屏式过热器、末级过热器和末级再热器,所有过热器、再热器和省煤器部件均采用顺列布置,以便于检修和密封,防止结渣和积灰。
采用内置式汽水分离器,内置式汽水分离器结构简单,易于控制,容量为35%BMCR,与锅炉水冷壁最低质量流量相匹配,可以锅炉本身各受热面间以及汽机间工质状态的匹配,并实现工质和热量的回收。
在启动完毕后,并不从系统中切除,而是串联在锅炉汽水流程内,从炉膛冷灰斗水冷壁进口集箱(标高5700mm)到标高47292mm处炉膛四周采用螺旋管圈,在此上方为垂直管水冷壁。
当机组启动,锅炉负荷低于最低直流负荷35%BMCR 时,蒸发受热面出口的介质流经汽水分离器进行汽水分离,蒸汽通过汽水分离器上部管接头进入炉顶过热器,参数为除氧器的参数,建立启动流量。
600MW超临界直流锅炉结焦解决分析火力发电厂燃烧器结焦与锅炉除焦是影响燃烧的重要问题,且除焦操作也是运维人员日常维护中劳动强度最大的项目之一。
锅炉容量的大幅度增长导致炉膛受热面热负荷快速上升,尤其是超临界直流锅炉对运行中维持各部分受热面吸热均匀性提出了更高的要求。
无论锅炉如何设计,每台火电厂燃煤锅炉都不可避免产生结焦现象。
锅炉结焦是普遍问题,使锅炉燃烧状态恶化,破坏工质正常运作,造成过热器等设备损坏,严重情况会使锅炉因焦块堆积导致停炉,必须研究分析此问题,通过分析锅炉燃烧器结构、运行方式调整等,优化锅炉运行状态,保障锅炉安全平稳运行。
标签:锅炉;结焦;预防措施1锅炉结焦的机理固态排渣煤粉炉中,火焰中心温度可达1400°C,煤粉燃烧温度较高,熔融灰渣颗粒离开火焰表面遇到水冷壁,通过冷却附着在管壁表面上的现象为结焦。
燃烧器、过热器都可能发生结焦,烟气温度与灰颗粒温度随烟气流动不断降温,如在达到受热面前冷却固体,烟气仍能带走部分灰渣。
灰渣如达到炉膛受热面处于熔化状态,将粘附在接触表面形成结渣。
锅炉结焦过程是复杂的过程,火焰贴近炉墙时烟气中的灰呈熔化状态,火焰直接冲刷受热面导致受热面结焦。
锅炉结焦的过程涉及到煤粉加热的诸多因素,烟气中的灰分靠近炉壁是其基本条件。
锅炉受热面结焦将减少热交换,水冷壁受热面内工质吸热过程减少,导致排烟损失增大。
水冷壁面结焦必须炉内增加燃料量以保持负荷与蒸发量相同,提高了风机负载,风烟系统易被堵塞,限制锅炉的出力。
排烟温度导致炉膛出口温度增加,可能造成结焦。
如上部炉膛结焦掉落可能会损坏水冷壁管。
锅炉在局部结焦不及时清理,结焦发展趋势速度很快,焦块达到一定厚度时,炉膛内温度场发生变化,焦块易破坏锅炉的炉内空气动力场使燃烧恶化。
2影响锅炉结焦的原因电厂日常运行所需动力能源来自锅炉,锅炉不断产生高温高压蒸汽,煤燃烧中会产生大量的附属物,在长期运行中受到其他物质的影响产生锅炉结焦现象,会造成设备严重损坏。
600MW 超临界锅炉燃烧特性运行分析李文军,黄 伟,阳剑平,雷 霖(湖南省电力试验研究院,湖南长沙410007)摘 要:介绍了常熟第二发电厂国产1952.21t h 超临界锅炉燃烧系统的特点,结合2号机组锅炉调试,分析了LNA SB 旋流燃烧器前后墙对冲燃烧方式的运行特性,对同类型锅炉的设计和运行调整具有一定的参考意义。
关键词:超临界锅炉;LNA SB 旋流燃烧器;对冲燃烧方式;运行特性中图分类号:TM 224 文献标识码:A 文章编号:100820198(2005)S 220045204收稿日期:20052072081 前 言 华润电力常熟第二发电厂(简称常熟二厂)3×600MW 机组2号锅炉采用的是由哈尔滨锅炉厂有限责任公司与三井巴布科克能源公司联合投标,为本工程设计的超临界参数变压本生直流锅炉,型号为H G -195025.4-Y M 1,采用P 型布置,单炉膛、低NO X 轴向旋流燃烧器(LNA SB )前后墙对冲燃烧方式。
制粉系统采用双进双出钢球磨煤机正压直吹式制粉系统,每台锅炉配置4台BBD -4360型双进双出钢球磨煤机。
1.1 额定工况下锅炉主要技术参数主要技术参数见表1。
表1 锅炉主要技术参数项 目B -M CR BRL 主蒸汽流量t ・h -119501860主蒸汽温度℃543543主蒸汽压力M Pa25.425.4再热蒸汽进出口温度℃307569301569再热蒸汽进出口压力M Pa 4.824.634.574.39再热蒸汽流量t .h-11588.51508.8省煤器进口给水压力M Pa 28.7828.34省煤器进口给水温度℃289286热风温度(一二次风)℃273303269297排烟温度(修正前后)℃134130130.6127锅炉效率%93.4593.61.2 煤 质华润电力常熟有限公司锅炉燃煤设计煤种为神府东胜烟煤,校核煤种1为混煤,校核煤种2为大同煤,煤质分析数据及灰份组成见表2。
表2 煤质特性项 目设计煤校核煤1校核煤2实际煤质收到基碳分C ar %64.454.1454.563.2收到基氢分H ar %3.643.513.363.60收到基氧分O ar %10.056.837.269.56收到基氮分N ar %0.790.800.730.79收到基硫分S ar %0.430.770.630.68收到基灰分A ar %8.7921.0226.6812.10收到基水分M t %12.112.936.8410.23可燃基挥发分V daf %38392836.8收到基低位发热值Q net .v kJ .kg -123826208702115622952变形温度D T ℃116013601160软化温度ST ℃119014401250流动温度FT ℃1290149013302 燃烧系统特点2.1 燃烧器本锅炉燃烧器采用三井巴布科克公司(M itsu i B abcock )的低NO x 轴向旋流煤粉燃烧器(L ow NO x A x ial Sw irl B u rner -LNA SB )。
燃烧器布置方式(如图1)采用前后墙布置,对冲燃烧。
前后墙上在标高18.351m 、22.194m 、26.037m 、29.880m 上各布置4排燃烧器,每排各有4只LNA SB 燃烧器,共32只LNA SB 燃烧器。
在最上层煤粉燃烧器上方,前后墙标高33.388m 处各布置1排燃尽风口,每排布置7只,共14只燃尽风口。
燃烧器层间距为3.8m 。
燃烧器有分风箱,风箱分为前后墙风箱,根据燃烧器前后墙布置的层数,前・54・第25卷2005年600MW 机组调试增刊湖 南 电 力专项技术与应用后墙风箱又各分为4个小的分风箱,即每排燃烧器1个小风箱,每排小风箱从炉膛两侧进风。
每只LNA SB 燃烧器装有1支油枪用于点火、暖炉和低负荷稳燃。
图1 燃烧器布置图 LNA SB 燃烧器的结构如图2所示,主要由一次风道、二次风道、三次风道、旋流控制机构、中心风孔、喉口等组成。
图2 LNA SB 燃烧器结构图2.2 L NASB 燃烧器的燃烧配风方式2.2.1 一次风一次风由一次风机提供:它首先进入磨煤机干燥原煤并携带磨制合格的煤粉通过燃烧器的一次风入口弯头组件进入LNA SB 燃烧器,再流经燃烧器的一次风管,最后进入炉膛。
一次风管内靠近炉膛端部布置有铸造的整流器,用于在煤粉气流进入炉膛以前对其进行浓缩。
整流器的浓缩作用和二次风、三次风调节协同配合,以达到在燃烧的早期减少NO X 的目的。
2.2.2 二次风、三次风燃烧器风箱为每个LNA SB 燃烧器提供二次风和三次风。
每个燃烧器设有1个风量均衡挡板,用以使进入各个燃烧器的分风量保持平衡。
二次风和三次风通过燃烧器内同心的二次风、三次风环形通道在燃烧的不同阶段分别送入炉膛。
燃烧器内设有套筒式挡板用来调节二次风和三次风之间的分配比例。
二次风和三次风通道内布置有各自独立的旋流装置。
三次风旋流装置为不可调节的型式,固定在燃烧器出口最前端位置。
而二次风旋流装置为沿轴向可调节的型式,调整旋流装置的轴向位置即可调节二次风的旋流强度。
风量和旋流挡板的调节杆均穿过燃烧器面板,能够在燃烧器和风箱外对档板的位置进行调整。
2.2.3 中心风燃烧器设有中心风管,用以布置点火设备。
一股小流量的中心风通过中心风管送入炉膛,以提供点火设备所需要的风量,并且在点火设备停运时防止灰渣在此部位集聚。
2.2.4 燃尽风(O FA )燃尽风风口包含2股独立的气流:中央部位的气流是非旋转的气流,它直接穿透进入炉膛中心;外圈气流是旋转气流,用于和靠近炉膛水冷壁的上升烟气进行混合。
2.3 炉膛结构特性锅炉的炉膛结构特性参数见表3,同时表3中也列举了国内部分同容量等级锅炉的数据,对比可见,常熟二厂锅炉炉膛容积热负荷和截面热负荷数值相对低于其它锅炉,炉膛高度较燃用贫煤的沁北电厂锅炉低、而较同样燃用烟煤的锅炉略高一些。
对表3 炉膛结构特性参数常 熟北 仑北 仑沁 北机组1,2,3121,2设计燃料神府烟煤晋北烟煤晋北烟煤贫煤锅炉BM CR t ・h -11950(超临界)2008(亚临界)2026.8(亚临界)1900(超临界)燃烧方式前后墙对冲四角切圆前后墙对冲前后墙对冲燃烧器型式LNA SB CE E I -DRB HT -NR 3炉膛宽×深m 22.19×15.6319.56×16.4319.5×17.419.42×15.46炉膛宽深比1.421.191.121.256炉膛高度m58.66257.255.6567.0截面热负荷MW m24.295.455.205.0容积热负荷kW m 383.011611789.0燃烧器区域面积热负荷MW m 21.3732.181.871.06・64・专项技术与应用湖 南 电 力第25卷2005年600MW 机组调试增刊于燃用烟煤的锅炉来说,常熟二厂锅炉炉膛结构特性参数的选择在防止炉膛结焦、保证锅炉燃烧经济性方面是有利的。
3 锅炉运行特性分析3.1 风粉量均匀性在风量分配均匀性方面,二次风系统在每排燃烧器左右侧总风道上装有风量测量装置,同时前后墙大风箱上有风压测点,运行中可以根据风量和风压显示值调节各排燃烧器总风门的开度(通常前墙风门的开度要大于后墙),因此各排燃烧器风量均匀能够得到保证;而前后大风箱分隔控制每排燃烧器(4个)的总风量,各燃烧器风量调整是通过风量均衡挡板调节,没有有效的风量监视手段,另外挡板的调节杆为手动拉杆,调节不方便,热态下经常出现卡涩现象(这也是该型号燃烧器的1个缺点),因此只能在冷态下调好,热态下基本不调整。
目前直吹式对冲炉有2种供粉方式,一是单台磨煤机供一层燃烧器,另一种是单台磨煤机供前墙或后墙一排燃烧器,采取哪种方式需根据设计磨煤机台数和燃烧器层数来定。
常熟二厂锅炉采用前一种,每层8个燃烧器由1台磨煤机供粉,驱动端和非驱动端分别供前后墙燃烧器,这种方式磨煤机台数少、单台磨煤机出力大,但在煤粉分配均匀性方面存在缺点,即系统阻力(尤其前后墙)存在较大偏差,虽然冷态试验时通过调整可调缩孔开度将8个一次风管阻力基本调平,但冷态和热态下存在区别,煤粉分配的偏差不可能完全消除。
3.2 烟气蒸汽温度偏差前后墙对冲布置燃烧方式与四角切圆燃烧方式相比,烟温偏差和汽温偏差明显要小得多,这主要是因为对冲布置燃烧方式锅炉不存在炉膛出口气流残余旋转的问题。
影响对冲炉烟温偏差的因素主要有:a.燃烧器热负荷(粉量)分配不均匀;b.左右侧烟气挡板开度不一致;c.受热面清洁程度不同。
燃烧器热负荷的均匀性通过冷热态磨煤机出口一次风速调平来实现,事实上这种偏差只能尽量减少,绝对消除是不可能的。
热负荷偏差直接反映在水冷壁壁温和中间点温度上,2号炉前后墙垂直水冷壁壁温偏差6℃,左右侧分离器出口温度(中间点温度)偏差4℃,这一偏差最终在沿过热器流程中的两次交叉中得以消除。
2号炉试运过程中由于过热器和再热器烟气挡板执行机构故障,左右侧烟气挡板开度相差较大,造成烟温偏差和汽温偏差较大,一减前汽温偏差达15℃,过热器减温水A侧70t h,B侧为0t h,对烟气挡板进行检修处理后偏差问题得到解决。
运行情况表明:常熟2号锅炉炉内流场和温度场较均匀。
2号锅炉运行中高温再热器出口烟温偏差不超过15℃,A,B侧过热蒸汽温度基本不存在偏差,再热汽温偏差在5℃以内(事故喷水全关)。
烟温偏差间接地反映在过热器和再热器汽温或壁温上,图3和图4列出了620MW负荷下屏过、末过和末再出口壁温沿炉膛宽度方向上的分布情况。
图3 过热器壁温曲线图4 再热器壁温曲线3.3 炉膛结焦倾向锅炉的结焦特性与炉膛结构参数、煤的结焦特性和燃烧配风等因素有关。
・74・2005N o.S2HU NAN EL ECTR I C POW ER V o l.25从炉膛结构参数设计来看,常熟超临界锅炉在燃用设计煤种下不会发生严重的结焦问题。
1号锅炉投运以来一直燃用神华烟煤和大同烟煤的混煤,其中神华烟煤占70%左右(3台磨神华煤,1台磨大同煤),部分燃烧器区域出现过一定程度的结焦情况。
从运行情况和煤质分析来看,结焦的主要原因是神华煤灰熔点比较低、有中等的结焦性,同时1号炉投运初期存在燃烧器配风不合理,二次风旋流强度偏大、风量分配不均匀等问题。
针对这些问题,2号炉进行了配风调整,调整二次风旋流强度,将二次风旋流强度适当调小(靠侧墙的燃烧器二次风旋流拉杆调到较小,其余调至中间位);考虑到同层4个燃烧器风量均匀性,将靠侧墙燃烧器的风量均衡挡板适当调小。
为避免炉膛沾污结焦,水冷壁定期吹灰是很重要的,锅炉采取炉膛每天2次的吹灰制度。
