便携式离子火焰检测器及其使用方法与制作流程
- 格式:pdf
- 大小:128.24 KB
- 文档页数:12
BC1000 燃烧控制器BC1000 燃烧控制器概述BC1000是应用于大型商用及工业用燃烧装置上的火焰开关。
它具有以下功能:1. 简易的火焰开关功能,即指示有无火焰。
2. 燃烧安全控制器,能够提供系统“安全启动检查”和火焰监测功能。
内置的安全启动检查电路用于在启动的同时检测火焰探测器是否能正常工作(当1端子得电时)。
如果此时显示有火焰存在,它便不会接通安全继电器,于是系统就不会在控制器得到启动信号时进行启动。
BC1000需连接火焰离子棒或Honeywell mini-peeper UV紫外火焰探测器来探测火焰情况并为控制器输出火焰信号。
特点1. 结构紧凑,采用插入底座的方式,安装方便。
2. 可直接面板安装,当面板上已有多种设备时为了方便安装,也可以嵌入安装到DIN槽。
3. 当安全启动检测在启动时,发现异常火焰情况存在,控制器将中断点火4. 三个LED灯分别指示运行时三个状态:电源,火焰,安全启动检测(SSC)5. 火焰的强度可通过前面的端子测量,或持续测量监测。
目录1. 概述 (1)2. 特点 (1)3.详细规格 (2)4. 接线和安装 (2)5. 运行和程序 (5)6. 安全注意事项 (6)使用手册详细规格接线与安装A.注意1) 该产品不能安装在以下地方:1. 易接触特殊化学品及腐蚀性气体(氨水,硫磺,氯气,乙烯,酸性气体等)的地方。
2. 水中或过度潮湿的地方。
3. 温度过高及震动过于频繁的地方。
2) 为了避免瞬间电击导致设备的损坏,在安装前务必断开主电源。
在完成所有的接线及相应的检测后,再将BC1000进行通电。
3) 不能超过端子的额定负荷功率。
4) 连接电源的电线同点火变压器的高压电线以及连接火焰探测器的电线不能一起走线。
紫外火焰探测器的电线必须走单独导线管或屏蔽导线,和其它电线分开,尤其是点火变压器的高压电源线必须和BC1000分开至少10cm距离。
5) 按照相应标准条例,燃烧器(火焰主体)必须进行接地(如装在锅炉上,需接到锅炉炉体上)。
便携式氢火焰离子化检测器法标准要求一、概述便携式氢火焰离子化检测器(PID)是一种用于检测空气中挥发性有机化合物(VOCs)的仪器。
其工作原理是利用氢火焰离子化作用,使有机化合物在高温下离子化,通过检测离子化的电流来定量测定有机化合物的浓度。
为了确保检测结果的准确性和可靠性,需要遵循一定的标准要求。
二、仪器要求1. 仪器应具备国家认证机构出具的合格证书,并符合国家相关法规和标准的规定。
2. 仪器应具备自动校准功能,以保证检测结果的准确性。
3. 仪器应具备低噪音、低零点漂移和高灵敏度的特点,以减小测量误差。
4. 仪器应具备适当的量程范围,以满足不同浓度的检测需求。
5. 仪器应具备简单易用的操作界面和稳定的性能,以确保操作的便捷性和可靠性。
三、操作要求1. 在使用仪器前,应仔细阅读使用说明书,了解仪器的操作步骤和注意事项。
2. 应定期对仪器进行维护和保养,以保证其正常运转和准确测量。
3. 在采样过程中,应注意避免交叉污染和误差传递。
4. 在检测过程中,应保证仪器的稳定性和可靠性,避免外界因素的干扰。
5. 在数据处理过程中,应遵循统计学原理,采用合适的数学方法对数据进行处理和分析。
四、应用要求1. PID适用于检测空气中常见的挥发性有机化合物,如苯、甲苯、二甲苯、甲醛等。
对于其他化合物,应谨慎使用PID进行检测。
2. 在使用PID进行检测时,应注意选择合适的量程范围,以保证测量精度和准确性。
3. 在进行室内空气质量检测时,应遵循相关标准和规定,对室内环境进行全面、客观的评估。
4. PID不适用于检测气体中颗粒物、水蒸气和氧气等物质的含量。
对于这些物质的检测,应采用其他合适的检测方法。

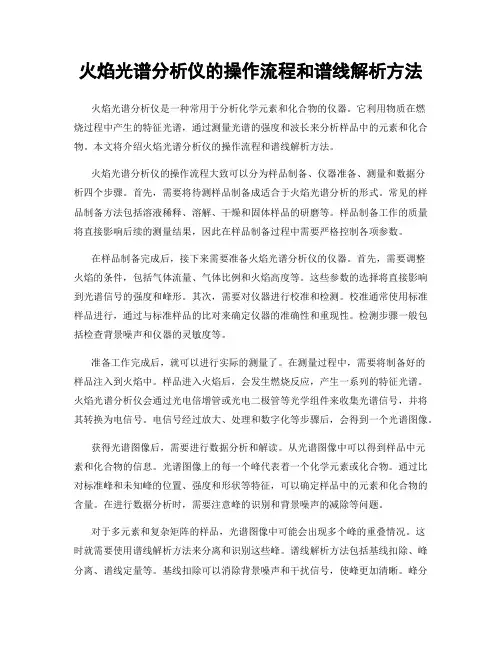

火焰光谱分析仪的操作流程和谱线解析方法火焰光谱分析仪是一种常用于分析化学元素和化合物的仪器。
它利用物质在燃烧过程中产生的特征光谱,通过测量光谱的强度和波长来分析样品中的元素和化合物。
本文将介绍火焰光谱分析仪的操作流程和谱线解析方法。
火焰光谱分析仪的操作流程大致可以分为样品制备、仪器准备、测量和数据分析四个步骤。
首先,需要将待测样品制备成适合于火焰光谱分析的形式。
常见的样品制备方法包括溶液稀释、溶解、干燥和固体样品的研磨等。
样品制备工作的质量将直接影响后续的测量结果,因此在样品制备过程中需要严格控制各项参数。
在样品制备完成后,接下来需要准备火焰光谱分析仪的仪器。
首先,需要调整火焰的条件,包括气体流量、气体比例和火焰高度等。
这些参数的选择将直接影响到光谱信号的强度和峰形。
其次,需要对仪器进行校准和检测。
校准通常使用标准样品进行,通过与标准样品的比对来确定仪器的准确性和重现性。
检测步骤一般包括检查背景噪声和仪器的灵敏度等。
准备工作完成后,就可以进行实际的测量了。
在测量过程中,需要将制备好的样品注入到火焰中。
样品进入火焰后,会发生燃烧反应,产生一系列的特征光谱。
火焰光谱分析仪会通过光电倍增管或光电二极管等光学组件来收集光谱信号,并将其转换为电信号。
电信号经过放大、处理和数字化等步骤后,会得到一个光谱图像。
获得光谱图像后,需要进行数据分析和解读。
从光谱图像中可以得到样品中元素和化合物的信息。
光谱图像上的每一个峰代表着一个化学元素或化合物。
通过比对标准峰和未知峰的位置、强度和形状等特征,可以确定样品中的元素和化合物的含量。
在进行数据分析时,需要注意峰的识别和背景噪声的减除等问题。
对于多元素和复杂矩阵的样品,光谱图像中可能会出现多个峰的重叠情况。
这时就需要使用谱线解析方法来分离和识别这些峰。
谱线解析方法包括基线扣除、峰分离、谱线定量等。
基线扣除可以消除背景噪声和干扰信号,使峰更加清晰。
峰分离将重叠的峰分解为单个峰,进一步提高分析的准确性和重现性。
便携式可燃气体检测仪操作规范.doc
便携式可燃**体检测仪操作规范
1使用前的检查与准备
1.1 进行外观检查。
1.2检查电池电量。
1.3检查低\高报警设置值是否正确(25%LEL\50%LEL)。
2 操作内容及步骤
2.1 开机
2.1.1 在安全场所,轻按“ON/OFF”键,直到屏幕点亮,经过1分钟的预热、报警测试后,开始工作。
2.2关机
2.2.1 在安全场所,两手同时按住“ON/OFF”键及“MODE”键,报警器连续发出5次蜂鸣声后,屏幕显示“OFF”,松开手即可关机。
2.3 使用
2.3.1 巡检或其它作业时拿在手里即可。
3 运行中的检查
3.1 长时间开机工作时注意电池电量。
4.日常维护内容
4.1 由具有监测资质的单位每半年进行一次检测。
4.2 每月进行外观检查并保持清洁。
4.3 报警器发生连续蜂鸣声,电量指示符号同时提示欠压状态的时候请充电。
5 风险提示
5.1 开机状态下充电或者充电状态下开机,将造成设备损坏。
5.2. 在爆炸性**体危险场所充电或者开、关机。
便携式氢火焰离子检测器(FID)的应用
便携式氢火焰离子检测器(FID)是一款通过防爆认证的VOCs总量检测仪,很好的满足客户对于多种现场快速准确检测VOCs总量的需求。
相关政府机关会带着便携式氢火焰离子检测器(FID)走进企业的原料罐区、装置区、装卸车及危险废物存储等区域,对厂区和各类管阀件、排泄口和设施密闭系统的泄漏点等无组织排放情况逐一进行检测。
如果发现呼吸阀存在直排隐患、搅拌口密闭不严、多处管线连接处无组织排放严重等问题,相关政府机关会立即向企业反馈问题,就可提出针对这些问题提出相对应意见和措施。
便携式氢火焰离子检测器(FID)具有整机防爆设计、FID检测仪(氢火焰离子化检测器)、整机体积小、重量轻、检测性能好、量程范围广、操作简单等特点。
在工业生产领域,氢火焰离子化检测可用于检测生产线上的有害气体,如氨气、硫化氢等,以确保生产过程的安全性和环保性。
总之,氢火焰离子化检测在各个领域的应用都得到了广泛认可。

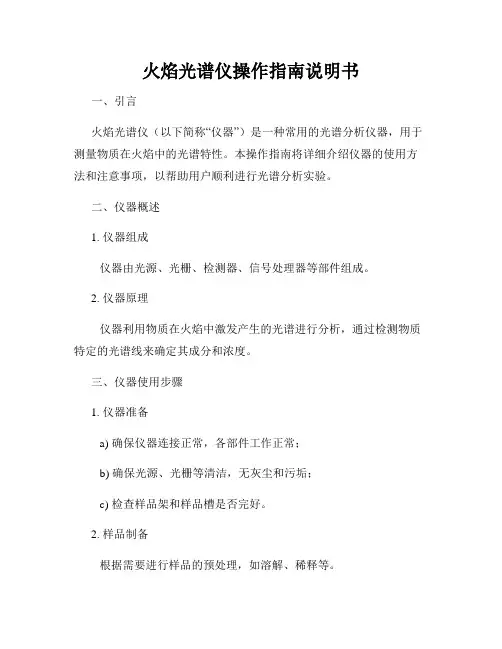

火焰光谱仪操作指南说明书一、引言火焰光谱仪(以下简称“仪器”)是一种常用的光谱分析仪器,用于测量物质在火焰中的光谱特性。
本操作指南将详细介绍仪器的使用方法和注意事项,以帮助用户顺利进行光谱分析实验。
二、仪器概述1. 仪器组成仪器由光源、光栅、检测器、信号处理器等部件组成。
2. 仪器原理仪器利用物质在火焰中激发产生的光谱进行分析,通过检测物质特定的光谱线来确定其成分和浓度。
三、仪器使用步骤1. 仪器准备a) 确保仪器连接正常,各部件工作正常;b) 确保光源、光栅等清洁,无灰尘和污垢;c) 检查样品架和样品槽是否完好。
2. 样品制备根据需要进行样品的预处理,如溶解、稀释等。
3. 仪器校准a) 使用标准样品进行校准,确保仪器的准确度和稳定性;b) 校正仪器在样品浓度范围内的线性和灵敏度。
4. 仪器操作a) 打开仪器电源,并启动预热程序;b) 设置温度和流量参数,确保火焰的稳定;c) 调节光源和光栅,使其工作在最佳状态;d) 将样品放入样品槽,确保与火焰光源接触良好;e) 启动数据采集程序,记录样品的光谱数据。
5. 数据处理将采集到的光谱数据导入分析软件,进行数据处理和结果分析。
四、使用注意事项1. 安全操作a) 在操作仪器时,遵守实验室的安全规定;b) 注意火焰的温度,避免烫伤或烧伤。
2. 仪器保养a) 每次使用后清洁仪器各部件,确保无残留物;b) 定期检查和维护仪器,如更换灯泡、光栅等。
3. 样品处理a) 样品的选择和制备应符合操作规范;b) 严格控制样品的浓度,避免超出仪器测量范围。
4. 实验环境a) 保持实验室的环境干净整洁;b) 避免阳光直射和强烈震动,以防影响仪器的正常工作。
五、故障排除1. 仪器无法启动a) 检查仪器电源是否连接正常;b) 检查电源开关和线路是否正常;c) 若以上检查均正常,联系售后服务。
2. 光谱信号弱或无信号a) 检查光源是否正常工作,如需要更换灯泡;b) 检查光栅是否干净,如需要清洁;c) 若以上检查均正常,联系售后服务。

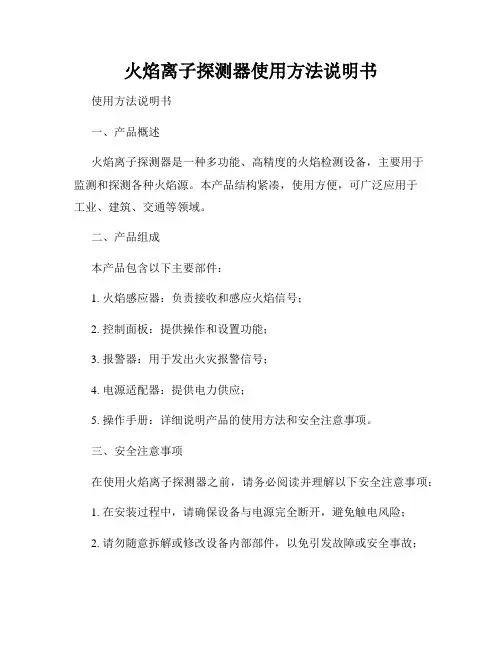

火焰离子探测器使用方法说明书使用方法说明书一、产品概述火焰离子探测器是一种多功能、高精度的火焰检测设备,主要用于监测和探测各种火焰源。
本产品结构紧凑,使用方便,可广泛应用于工业、建筑、交通等领域。
二、产品组成本产品包含以下主要部件:1. 火焰感应器:负责接收和感应火焰信号;2. 控制面板:提供操作和设置功能;3. 报警器:用于发出火灾报警信号;4. 电源适配器:提供电力供应;5. 操作手册:详细说明产品的使用方法和安全注意事项。
三、安全注意事项在使用火焰离子探测器之前,请务必阅读并理解以下安全注意事项:1. 在安装过程中,请确保设备与电源完全断开,避免触电风险;2. 请勿随意拆解或修改设备内部部件,以免引发故障或安全事故;3. 在使用过程中,应注意防止水或其他液体进入设备,以免损坏设备或引发短路;4. 请将探测器安装在离火源较远的位置,避免误报或过早报警。
四、安装步骤1. 将火焰感应器固定在需要监测的区域,确保安装牢固;2. 将控制面板安装在室内便于观察和操作的位置,并连接电源;3. 检查设备的连接线路,确保连接牢固、无松动;4. 按照操作手册中的步骤进行各项设置和调试。
五、操作方法1. 使用操作手册中提供的操作界面说明,熟悉探测器的各项设置和功能;2. 根据需要,设置探测器的灵敏度和报警阈值;3. 定期检查设备连接是否正常,保证正常工作;4. 如需清洁设备,请先断开电源,使用干布轻轻擦拭。
六、故障排查与维护如果设备出现故障或异常情况,请按以下步骤进行排查与维护:1. 检查电源接口是否松动或供电不稳定;2. 检查感应器接线是否正常,排除接线松动或短路情况;3. 清洁设备,确保没有灰尘或杂物引起故障;4. 如有故障无法排除,请联系厂家或专业技术人员进行维修。
七、常见问题与解答1. 问:如何调整灵敏度?答:可在控制面板中进行相应设置,根据实际需求调整灵敏度参数。
2. 问:火焰离子探测器是否适用于户外环境?答:本产品主要适用于室内环境,在户外环境使用时需额外保护措施。

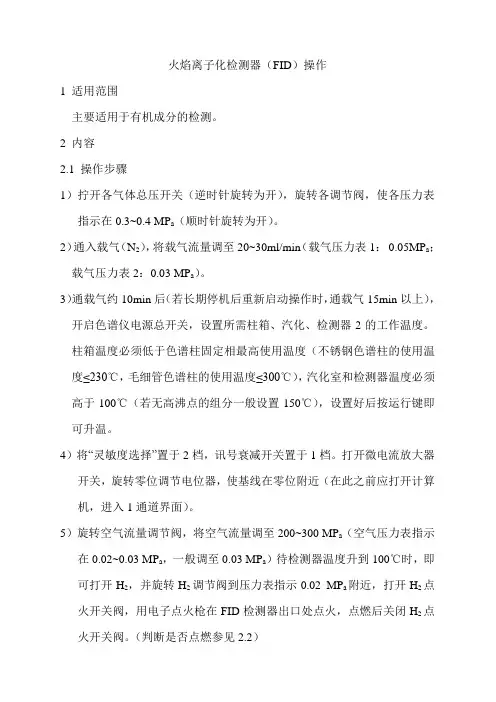

火焰离子化检测器(FID)操作1 适用范围主要适用于有机成分的检测。
2 内容2.1 操作步骤1)拧开各气体总压开关(逆时针旋转为开),旋转各调节阀,使各压力表指示在0.3~0.4 MP a(顺时针旋转为开)。
2)通入载气(N2),将载气流量调至20~30ml/min(载气压力表1:0.05MP a;载气压力表2:0.03 MP a)。
3)通载气约10min后(若长期停机后重新启动操作时,通载气15min以上),开启色谱仪电源总开关,设置所需柱箱、汽化、检测器2的工作温度。
柱箱温度必须低于色谱柱固定相最高使用温度(不锈钢色谱柱的使用温度≤230℃,毛细管色谱柱的使用温度≤300℃),汽化室和检测器温度必须高于100℃(若无高沸点的组分一般设置150℃),设置好后按运行键即可升温。
4)将“灵敏度选择”置于2档,讯号衰减开关置于1档。
打开微电流放大器开关,旋转零位调节电位器,使基线在零位附近(在此之前应打开计算机,进入1通道界面)。
5)旋转空气流量调节阀,将空气流量调至200~300 MP a(空气压力表指示在0.02~0.03 MP a,一般调至0.03 MP a)待检测器温度升到100℃时,即可打开H2,并旋转H2调节阀到压力表指示0.02 MP a附近,打开H2点火开关阀,用电子点火枪在FID检测器出口处点火,点燃后关闭H2点火开关阀。
(判断是否点燃参见2.2)6)待基流稳定后,准备进样(一般进样量为0.4~0.5μl),进样后立即按下带有“A”字样的按扭,此时开始采样。
7)当所有测试完毕停机时,必须先将H2开关阀关闭,再将微电流放大器开关关闭,退出升温开始降温,待柱箱温度降至室温,汽化和检测器温度降至70℃以下时,关闭载气、空气、H2和色谱仪电源总开关。
2.2 判断FID是否点着火的方法①听到啪的响声,则表示点着火。
②关闭H2点火开关阀时,基流比点火时明显减小,则表示点着火。
③用冷的金属件光亮表面置于FID出口,如果看到金属件表面有水气则表示点着火。
本技术公开了一种便携式离子火焰检测器及其使用方法,包括防护壳,防护壳的内腔设置有火焰检测器本体,火焰检测器本体的两端均贯穿至防护壳的外侧,所述防护壳顶部的左侧和底部的左侧均固定连接有安装板。
本技术通过设置防护壳、盒体、安装板、安装孔、火焰检测器本体、垫板、烟雾传感器、第一圆孔、风机、料仓、管盖、进料管、电磁阀、连接管、温度传感器、喷头、支撑板、袋装干燥剂、盒盖、通孔、挡板、壳体、定位套、拨板、开口、连接块、弹簧、滑块、定位块、平板电脑、安装座、蜂鸣器、闪光灯、报警器和电源模块的配合使用,解决了现有的便携式离子火焰检测器不具备防爆功能的问题,该便携式离子火焰检测器,具备防爆功能的优点。
技术要求1.一种便携式离子火焰检测器,包括防护壳(1),其特征在于:所述防护壳(1)的内腔设置有火焰检测器本体(5),所述火焰检测器本体(5)的两端均贯穿至防护壳(1)的外侧,所述防护壳(1)顶部的左侧和底部的左侧均固定连接有安装板(3),所述安装板(3)的右侧开设有安装孔(4),所述防护壳(1)内腔顶部的两侧分别固定连接有烟雾传感器(7)和温度传感器(15),所述防护壳(1)的顶部连通有喷头(16),所述喷头(16)的顶部连通有连接管(14),所述连接管(14)的顶部连通有风机(9),所述风机(9)的顶部连通有电磁阀(13),所述电磁阀(13)的顶部连通有料仓(10),所述料仓(10)的顶部连通有进料管(12),所述进料管(12)的顶部套设有管盖(11),所述防护壳(1)的后侧固定连接有安装座(31),所述安装座(31)的右侧固定连接有平板电脑(30),所述安装座(31)的底部固定连接有报警器(34),所述防护壳(1)正表面的两侧均固定连接有定位套(23),所述安装座(31)内腔的前侧活动连接有挡板(21),所述挡板(21)的前侧固定连接有壳体(22),所述壳体(22)正表面的两侧均活动连接有拨板(24),所述壳体(22)的前侧开设有开口(25),所述开口(25)内腔的两侧均活动连接有连接块(26),所述连接块(26)的前侧与拨板(24)固定连接,所述壳体(22)的内腔设置有弹簧(27),所述弹簧(27)的两侧均固定连接有滑块(28),两个滑块(28)相反一侧的后侧均固定连接有定位块(29),所述定位块(29)远离滑块(28)的一端贯穿壳体(22)并延伸至定位套(23)的内腔;所述平板电脑(30)的输入端电连接有电源模块(35),所述平板电脑(30)的输出端分别与风机(9)、电磁阀(13)和报警器(34)电连接,所述平板电脑(30)分别与烟雾传感器(7)和温度传感器(15)双向电连接。
2.根据权利要求1所述的一种便携式离子火焰检测器,其特征在于:所述防护壳(1)内腔的底部固定连接有盒体(2),所述盒体(2)内腔的顶部活动连接有盒盖(19),所述盒盖(19)的顶部开设有通孔(20),所述通孔(20)的数量为若干个,且均匀分布于盒盖(19)的顶部,所述盒盖(19)底部的两侧均活动连接有支撑板(17),所述支撑板(17)靠近盒体(2)内壁的一侧与盒体(2)的内壁固定连接,所述盒体(2)内腔的底部活动连接有袋装干燥剂(18)。
3.根据权利要求1所述的一种便携式离子火焰检测器,其特征在于:所述安装板(3)与防护壳(1)的左侧之间固定连接有垫板(6),所述垫板(6)左侧的顶部和左侧的底部均开设有与安装孔(4)配合使用的第一圆孔(8)。
4.根据权利要求3所述的一种便携式离子火焰检测器,其特征在于:所述垫板(6)一侧的中心处开设有第二圆孔,且第二圆孔与火焰检测器本体(5)配合使用。
5.根据权利要求1所述的一种便携式离子火焰检测器,其特征在于:所述滑块(28)靠近壳体(22)内壁的一侧与壳体(22)的内壁活动连接,所述定位块(29)的表面与壳体(22)的连接处活动连接。
6.根据权利要求1所述的一种便携式离子火焰检测器,其特征在于:所述定位块(29)的表面与定位套(23)的内壁活动连接,所述报警器(34)分别包括闪光灯(33)和蜂鸣器(32),所述闪光灯(33)和蜂鸣器(32)的顶部均与安装座(31)固定连接。
7.根据权利要求1所述的一种便携式离子火焰检测器,其特征在于:所述进料管(12)表面的顶部与管盖(11)的连接处螺纹连接,所述电源模块(35)为220V供电电源。
8.根据权利要求1-7所述的一种便携式离子火焰检测器的使用方法,具体操作步骤如下:A:将该装置利用安装板(3)、安装孔(4)和螺栓的配合与锅炉安装在一起,将火焰检测器本体(5)通电运行,电源模块(35)为该系统的运行提供电能,平板电脑(30)控制该系统中部分装置的运行,烟雾传感器(7)和温度传感器(15)对防护壳(1)内是否存在燃烧的烟雾进行检测以及对温度进行检测,并将检测结果反馈给平板电脑(30),使用者事先在平板电脑(30)的存储模块内设定标准的温度区间值,当温度传感器(15)检测到温度高于标准温度值时,平板电脑(30)控制报警模块(34)运行,警示使用者进行查看;B:当烟雾传感器(7)检测到防护壳(1)的内部产生烟雾时,将数据反馈给平板电脑(30),平板电脑(30)控制报警器(34)运行的同时,启动电磁阀(13)和风机(9),电磁阀(13)打开,料仓(10)内存储的灭火干粉下落至风机(9)内,风机(9)加速灭火干粉的下落速度通过喷头(16)喷入防护壳(1)的内腔,起到灭火防火的作用,随后等待使用者的进一步处理;C:当使用者需要查看防护壳(1)的内部时,使用者的手部向中间移动两个拨板(24),拨板(24)通过连接块(26)带动滑块(28)移动,滑块(28)带动定位块(29)从定位套(23)的内腔脱离,随后使用者即可取下挡板(21),便于对防护壳(1)的内部进行查看,当需要装配挡板(21)时,使用者的手部向中间移动两个拨板(24),拨板(24)通过连接块(26)带动滑块(28)移动,滑块(28)带动定位块(29)进入壳体(22)的内腔,随后将挡板(21)移动至防护壳(1)的内腔,使得定位块(29)的位置与定位套(23)对应,松开拨板(24),弹簧(27)带动滑块(28)复位,滑块(28)带动定位块(29)可进入定位套(23)的内腔,以此对挡板(21)的位置进行限定,防护壳(1)和挡板(21)组成壳防爆外壳的结构;D:使用者可定期取出盒体(2),打开盖板(19)对盒体(2)内长期使用的袋装干燥剂(18)进行更换,随后复位,便于新的袋装干燥剂(18)更好的对防护壳(1)内的湿气进行吸附,保持防护壳(1)内的干燥,避免火焰检测器本体(5)遭受湿气的侵蚀;E:使用者壳打开管盖(11),通过进料管(12)向料仓(10)的内腔注入灭火干粉,便于后续的使用,随后盖上管盖(11)即可。
技术说明书一种便携式离子火焰检测器及其使用方法技术领域本技术涉及火焰检测器技术领域,具体为一种便携式离子火焰检测器及其使用方法。
背景技术火焰检测器是锅炉炉膛安全监控系统中的重要设备,其作用是根据火焰的燃烧特性对燃烧工况进行实时检测,一旦火焰燃烧状态不满足正常条件或熄火时,按一定方式给出信号,保证锅炉灭火时停止燃料供应。
它主要是由探头和信号处理器两个部分组成。
在对离子火焰进行检测的时候需要使用到离子火焰检测器,由于离子火焰检测器在使用时与热源接触,因此会出现热量较高从而引发损坏,从可能造成轻微爆炸的产生,且由于空气中的水分会对火焰检测器的组件造成侵蚀,从而加速火焰检测器的损坏,部分组件的损坏也有可能引导火焰检测器因电路问题引发的爆炸,且现有的离子火焰检测器不具备防爆的功能,给使用者的使用带来了极大的不便。
技术内容本技术的目的在于提供一种便携式离子火焰检测器,具备防爆功能的优点,解决了现有的便携式离子火焰检测器不具备防爆功能的问题。
为实现上述目的,本技术提供如下技术方案:一种便携式离子火焰检测器,包括防护壳,所述防护壳的内腔设置有火焰检测器本体,所述火焰检测器本体的两端均贯穿至防护壳的外侧,所述防护壳顶部的左侧和底部的左侧均固定连接有安装板,所述安装板的右侧开设有安装孔,所述防护壳内腔顶部的两侧分别固定连接有烟雾传感器和温度传感器,所述防护壳的顶部连通有喷头,所述喷头的顶部连通有连接管,所述连接管的顶部连通有风机,所述风机的顶部连通有电磁阀,所述电磁阀的顶部连通有料仓,所述料仓的顶部连通有进料管,所述进料管的顶部套设有管盖,所述防护壳的后侧固定连接有安装座,所述安装座的右侧固定连接有平板电脑,所述安装座的底部固定连接有报警器,所述防护壳正表面的两侧均固定连接有定位套,所述安装座内腔的前侧活动连接有挡板,所述挡板的前侧固定连接有壳体,所述壳体正表面的两侧均活动连接有拨板,所述壳体的前侧开设有开口,所述开口内腔的两侧均活动连接有连接块,所述连接块的前侧与拨板固定连接,所述壳体的内腔设置有弹簧,所述弹簧的两侧均固定连接有滑块,两个滑块相反一侧的后侧均固定连接有定位块,所述定位块远离滑块的一端贯穿壳体并延伸至定位套的内腔;所述平板电脑的输入端电连接有电源模块,所述平板电脑的输出端分别与风机、电磁阀和报警器电连接,所述平板电脑分别与烟雾传感器和温度传感器双向电连接。
优选的,所述防护壳内腔的底部固定连接有盒体,所述盒体内腔的顶部活动连接有盒盖,所述盒盖的顶部开设有通孔,所述通孔的数量为若干个,且均匀分布于盒盖的顶部,所述盒盖底部的两侧均活动连接有支撑板,所述支撑板靠近盒体内壁的一侧与盒体的内壁固定连接,所述盒体内腔的底部活动连接有袋装干燥剂。
优选的,所述安装板与防护壳的左侧之间固定连接有垫板,所述垫板左侧的顶部和左侧的底部均开设有与安装孔配合使用的第一圆孔。
优选的,所述垫板一侧的中心处开设有第二圆孔,且第二圆孔与火焰检测器本体配合使用。
优选的,所述滑块靠近壳体内壁的一侧与壳体的内壁活动连接,所述定位块的表面与壳体的连接处活动连接。
优选的,所述定位块的表面与定位套的内壁活动连接,所述报警器分别包括闪光灯和蜂鸣器,所述闪光灯和蜂鸣器的顶部均与安装座固定连接。
优选的,所述进料管表面的顶部与管盖的连接处螺纹连接,所述电源模块为220V供电电源。
一种便携式离子火焰检测器的使用方法,具体操作步骤如下:A:将该装置利用安装板、安装孔和螺栓的配合与锅炉安装在一起,将火焰检测器本体通电运行,电源模块为该系统的运行提供电能,平板电脑控制该系统中部分装置的运行,烟雾传感器和温度传感器对防护壳内是否存在燃烧的烟雾进行检测以及对温度进行检测,并将检测结果反馈给平板电脑,使用者事先在平板电脑的存储模块内设定标准的温度区间值,当温度传感器检测到温度高于标准温度值时,平板电脑控制报警模块运行,警示使用者进行查看;B:当烟雾传感器检测到防护壳的内部产生烟雾时,将数据反馈给平板电脑,平板电脑控制报警器运行的同时,启动电磁阀和风机,电磁阀打开,料仓内存储的灭火干粉下落至风机内,风机加速灭火干粉的下落速度通过喷头喷入防护壳的内腔,起到灭火防火的作用,随后等待使用者的进一步处理;C:当使用者需要查看防护壳的内部时,使用者的手部向中间移动两个拨板,拨板通过连接块带动滑块移动,滑块带动定位块从定位套的内腔脱离,随后使用者即可取下挡板,便于对防护壳的内部进行查看,当需要装配挡板时,使用者的手部向中间移动两个拨板,拨板通过连接块带动滑块移动,滑块带动定位块进入壳体的内腔,随后将挡板移动至防护壳的内腔,使得定位块的位置与定位套对应,松开拨板,弹簧带动滑块复位,滑块带动定位块可进入定位套的内腔,以此对挡板的位置进行限定,防护壳和挡板组成壳防爆外壳的结构;D:使用者可定期取出盒体,打开盖板对盒体内长期使用的袋装干燥剂进行更换,随后复位,便于新的袋装干燥剂更好的对防护壳内的湿气进行吸附,保持防护壳内的干燥,避免火焰检测器本体遭受湿气的侵蚀;E:使用者壳打开管盖,通过进料管向料仓的内腔注入灭火干粉,便于后续的使用,随后盖上管盖即可。
