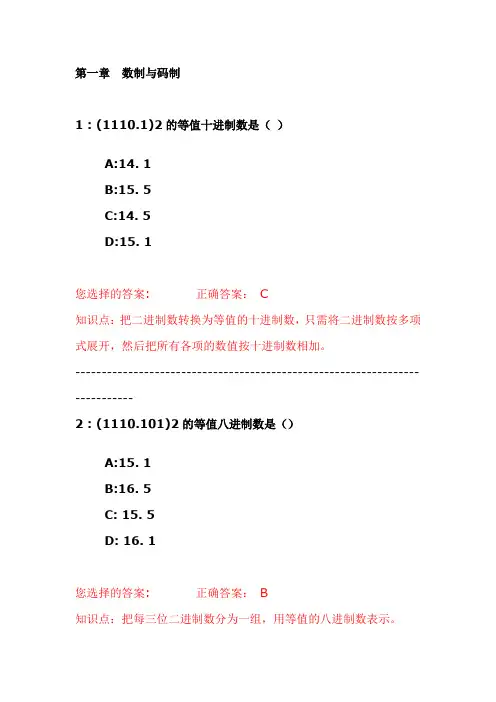

第四章组合逻辑电路1 : 在组合电路中，任意时刻的输出与A:该时刻的输入无关，与电路的原先状态有B:该时刻的输入有关，与电路的原先状态有关C:该时刻的输入无关，与电路的原先状态无关D:该时刻的输入有关，与电路的原先状态无关您选择的答案: 正确答案：D知识点：组合逻辑电路的特点：组合逻辑电路中，任意时刻的输出仅仅取决于该时刻的输入，与电路原先的状态无关----------------------------------------------------------------------------2 : 编码器的逻辑功能是将A:输入的高、低电平编成对应输出的高、低电平B:输入的二进制代码编成对应输出的高、低电平C:输入的高、低电平编成对应输出的二进制代码D:输入的二进制代码编成对应输出的二进制代码您选择的答案: 正确答案：C知识点：在二值逻辑电路中，编码器的逻辑功能是将输入的每一个高、低电平信号编成一个对应的二进制代码----------------------------------------------------------------------------3 : 关于一般编码器和优先编码器下面的说法正确的选项是A:一般编码器和优先编码器都许诺输入多个编码信号B:一般编码器和优先编码器都只许诺输入一个编码信号C:一般编码器只许诺输入一个编码信号，优先编码器许诺输入多个编码信号D:一般编码器许诺输入多个编码信号，优先编码器只许诺输入一个编码信号您选择的答案: 正确答案：C知识点：在一般编码器中，任何时刻只许诺输入一个编码信号，不然输出将发生混乱；优先编码器在设计时已将所有的输入信号按优先顺序排了队，当几个输入信号同时显现时，只对其中优先权最高的一个进行编码，因此许诺同时输入两个以上的编码信号----------------------------------------------------------------------------4 : 8线—3线优先编码器74HC148输入端I1’、I5’同时有效时输出二进制数为A:101B:100C:001D:010您选择的答案: 正确答案：D知识点：优先编码器74HC148中的输入端I5’比I1’的优先权高，因此对I5’的信号进行编码，但74HC148输出的是反码----------------------------------------------------------------------------5 : 二—十进制编码器输出为A:三位二进制数B:BCD代码C:十进制数D:二十进制数您选择的答案: 正确答案：B知识点：二—十进制编码器是将10个输入信号别离编成10个BCD代码----------------------------------------------------------------------------6 : 译码器的逻辑功能是将A:输入的二进制代码译成对应输出的二进制代码B:输入的高、低电平译成对应输出的二进制代码C:输入的高、低电平译成对应输出的高、低电平D:输入的二进制代码译成对应输出的高、低电平您选择的答案: 正确答案：D知识点：译码是编码的反操作，译码器的逻辑功能是将每一个输入的二进制代码译成对应的输出高、低电平信号----------------------------------------------------------------------------7 : 3线—8线译码器74HC138，当片选信号S1S2´S3´为（）时，芯片被选通A:010B:100C:001D:101您选择的答案: 正确答案：B知识点：74HC138的操纵端S1=1，S2´+S3´=0时，译码器处于工作状态----------------------------------------------------------------------------8 : 3线—8线译码器74HC138，数据输入端A2A1A0为011时，输出A:Y3´为0B:Y3´为1C:Y4´为0D:Y4´为1您选择的答案: 正确答案：A知识点：011十进制为3----------------------------------------------------------------------------9 : 二—十进制译码器输入为（）A:BCD代码B:三位二进制数C:十进制数D:二十进制数您选择的答案: 正确答案：A知识点：二—十进制译码器的逻辑功能是将输入BCD码的10个代码译成10个高、低电平输出信号----------------------------------------------------------------------------10 : BCD—七段显示译码器7448当（）时，使本该显示的0熄灭A:灭零输入RBI’为0，且数据输入为0B:灭零输入RBI’为0C:灭零输入RBI’为1，且数据输入为0D:灭零输入RBI’为1您选择的答案: 正确答案：A知识点：灭零输入RBI’为0时，把不希望显示的零熄灭----------------------------------------------------------------------------11 : 数据选择器输入数据的位数m和输入地址的位数n之间的关系是A:m=nB:m=2nC:m=2nD:m与n无关系您选择的答案: 正确答案：C知识点：输入地址组成的二进制状态数与输入数据的位数相同----------------------------------------------------------------------------12 : 超前进位加法器74LS283当被加数A=1010，加数B=0101，低位进位Ci=1时，那么求和的结果是A:S=1111，Co=1B:S=0000，Co=1C:S=1111，Co=0D:S=1111，Co=0您选择的答案: 正确答案：B知识点：将加数与被加数和进位输入作二进制加法运算----------------------------------------------------------------------------13 : 以下说法正确的选项是A:加法器不能够设计成减法器B:用加法器能够设计任何组合逻辑电路C:用加法器不能够设计组合逻辑电路D:用加法器能够设计组合逻辑电路，但逻辑函数必需能化成两个数相加的形式您选择的答案: 正确答案：D知识点：若是要产生的逻辑函数能化成输入变量与输入变量或输入变量与常量在数值上相加的形式，那么可用加法器来设计那个逻辑函数----------------------------------------------------------------------------14 : 4位数值比较器74LS85三个扩展端不历时应按（）连接A:选项AB:选项BC:选项CD:选项D您选择的答案: 正确答案：B知识点：----------------------------------------------------------------------------15 : 两输入的与门在以下（）时可能产生竞争—冒险现象A:一个输入端为0，另一个端为1B:一个输入端发生转变，另一个端不变C:两个不相等的输入端同时向相反的逻辑电平跳变D:两个相等的输入端同时向相反的逻辑电平跳变您选择的答案: 正确答案：C知识点：门电路两个输入信号同时向相反的逻辑电平跳变的现象称为竞争---------------------------------------------------------------------------- 16 : 以下电路中，加以适当辅助门电路，（）适于实现单输出组合逻辑电路A:二进制译码器B:数据选择器C:数值比较器D:七段显示译码器您选择的答案: 正确答案：B知识点：数据选择器只有一个输出端，其余不是---------------------------------------------------------------------------- 17 : 假设在编码器中有50个编码对象，那么要求输出二进制代码位数为（）位A:5B:6C:10D:50您选择的答案: 正确答案：B知识点：编码对象的个数小于等于输出二进制代码位数的n次方。
《数字电路与数字逻辑》练习题一答案一、 填空 1、75 3.375 2、11110103、（17A ）H >（376.125）D >（67）O >（11000）B4． 40，3．31255． 0．1101B ，0．61O ，0．DH11111110．01B ，376．4O ，FE ．4H6． +1111101，01111101，01111101，01111101 —101010，1101010，1010101，10101107．))()((C A D C B A +++ ))()((C A D C B A +++ 8．0 19．101011.1 2B.8 10．n2 1 11、81，3.62512、11111110.01， 11111110.01， 11111110.01， 11111110.01 13、（27A ）H >（76.125）D >（67）O >（10110）B14、Q n , 1 15、9, 8 16、4 17、(3FFF)H18、B A A+B AB+C 19、32进制20． 56，2．812521． 100101B ，45O ，25H101．0101B ，5．24O ，5．5H22． +1111100，01111100，01111100，01111100—11101，111101，100010，10001123．A B ，A，AB + AC ，A+B C24.（4E.4）16=(1001110.01)2=(116.2)8=(1111000.00100101)842125、(10011001)余3码(1010101)格雷码26.10101 11010 1101127、输入原来状态28、(A+C)(B+C)29、10，830、T触发器31、随机存取存储器RAM 只读存储器ROM32、833、CABC+AB+ABC34、C++A+BB35，6．562536．110011，63，33；101．0101，5．24，5．537．+1101000，01101000，01101000，01101000；－100111，1100111，1011000，101100138．A B，A，A + B ，A +BC二、单项选择题：三1．2.（1）)BA或C+D+++CADBD(BCABD（2）B=异或操作AF⊕3.分析以下电路，说明电路功能。
数字逻辑课后习题答案数字逻辑是计算机科学和电子工程学科的基础课程之一，其重要性不言而喻。
在数字逻辑课程中，课后习题是帮助学生巩固所学知识和提高解决问题能力的重要环节。
本文将针对数字逻辑课后习题答案进行详细的阐述和解释，以便读者更好地理解和掌握数字逻辑知识。
一、确定文章类型本文属于教育类型，主要针对数字逻辑课后习题答案进行阐述和解释。
二、梳理思路在梳理思路方面，我们可以采用分类讨论的方法，将数字逻辑课后习题按照不同的类型进行分类，例如：基础概念、逻辑门、二进制运算、时序逻辑等。
对于每一类题目，我们可以先回顾相关的知识点，然后给出详细的解题步骤和答案，最后对解题思路进行总结和归纳。
三、展开论述1、基础概念数字逻辑中的基础概念包括二进制、十六进制、ASCII码等。
这些概念是学习数字逻辑的基础，也是解决数字逻辑问题的关键。
例如，对于一个简单的十进制转二进制的问题，我们需要通过不断地二分法将十进制数转换为二进制数。
2、逻辑门逻辑门是数字逻辑中的基本单元，包括与门、或门、非门等。
这些逻辑门的应用是数字逻辑中的基本问题，例如，通过组合逻辑门实现一个简单的异或电路。
3、二进制运算二进制运算是数字逻辑中的基本运算，包括加法、减法、乘法等。
对于一个简单的二进制加法问题，我们需要通过逐位相加、进位相加的方法得到结果。
4、时序逻辑时序逻辑是数字逻辑中的重要部分，包括时序图、状态图、摩尔定律等。
对于一个简单的时序逻辑问题，我们需要通过分析状态转移表和状态转移图来理解时序逻辑的原理和应用。
四、总结归纳通过以上的分类讨论，我们可以发现数字逻辑课后习题的多样性，但它们都基于数字逻辑的基本原理和方法。
因此，在解决数字逻辑问题时，我们需要先理解基本概念和原理，然后运用逻辑思维和算法思维进行分析和推理，最终得到正确的答案。
数字逻辑是一门重要的学科，其课后习题是帮助学生巩固所学知识和提高解决问题能力的重要环节。
通过本文的阐述和解释，相信读者可以更好地理解和掌握数字逻辑知识，为今后的学习和工作打下坚实的基础。
数字逻辑试题1答案一、填空：（每空1分，共20分）1、（20.57）8 =（ 10.BC ）162、(63.25) 10= ( 111111.01 )23、（FF ）16= ( 255 )104、[X]原=1.1101，真值X= -0.1101，[X]补 = 1.0011。
5、[X]反=0.1111，[X]补= 0.1111。
6、-9/16的补码为1.0111，反码为1.0110 。
7、已知葛莱码1000，其二进制码为1111，已知十进制数为92，余三码为1100 01018、时序逻辑电路的输出不仅取决于当时的输入，还取决于电路的状态 。
9、逻辑代数的基本运算有三种，它们是_与_ 、_或__、_非_ 。
10、1⊕⊕=B A F ，其最小项之和形式为_ 。
AB B A F +=11、RS 触发器的状态方程为_n n Q R S Q +=+1_，约束条件为0=SR 。
12、已知B A F ⊕=1、B A B A F +=2，则两式之间的逻辑关系相等。
13、将触发器的CP 时钟端不连接在一起的时序逻辑电路称之为_异_步时序逻辑电路 。
二、简答题（20分）1、列出设计同步时序逻辑电路的步骤。
（5分）答：（1）、由实际问题列状态图（2）、状态化简、编码（3）、状态转换真值表、驱动表求驱动方程、输出方程（4）、画逻辑图（5）、检查自起动2、化简)(B A B A ABC B A F +++=（5分）答：0=F3、分析以下电路，其中RCO 为进位输出。
（5分）答：7进制计数器。
4、下图为PLD 电路，在正确的位置添 * ， 设计出B A F ⊕=函数。
（5分）5分 注：答案之一。
三、分析题（30分）1、分析以下电路，说明电路功能。
（10分）解： ∑∑==)7,4,2,1()7,6,5,3(m Y m X 2分A B Ci X Y0 0 0 0 00 0 1 0 10 1 0 0 10 1 1 1 01 0 0 0 11 0 1 1 01 1 0 1 01 1 1 1 18分2、分析以下电路，其中X 为控制端，说明电路功能。
第一章1•什么是模拟信号？什么是数字信号？试举出实例。
模拟信号-----指在时间上和数值上均作连续变化的信号。
例如，温度、压力、交流电压等信号。
数字信号-----指信号的变化在时间上和数值上都是断续的，阶跃式的，或者说是离散的，这类信号有时又称为离散信号。
例如，在数字系统中的脉冲信号、开关状态等。
2. 数字逻辑电路具有哪些主要特点？数字逻辑电路具有如下主要特点：•电路的基本工作信号是二值信号。
•电路中的半导体器件一般都工作在开、关状态。
•电路结构简单、功耗低、便于集成制造和系列化生产。
产品价格低廉、使用方便、通用性好。
•由数字逻辑电路构成的数字系统工作速度快、精度高、功能强、可靠性好。
3. 数字逻辑电路按功能可分为哪两种类型？主要区别是什么？根据数字逻辑电路有无记忆功能，可分为组合逻辑电路和时序逻辑电路两类。
组合逻辑电路：电路在任意时刻产生的稳定输出值仅取决于该时刻电路输入值的组合，而与电路过去的输入值无关。
组合逻辑电路又可根据输出端个数的多少进一步分为单输出和多输出组合逻辑电路。
时序逻辑电路：电路在任意时刻产生的稳定输出值不仅与该时刻电路的输入值有关，而且与电路过去的输入值有关。
时序逻辑电路又可根据电路中有无统一的定时信号进一步分为同步时序逻辑电路和异步时序逻辑电路。
4. 最简电路是否一定最佳？为什么？一个最简的方案并不等于一个最佳的方案。
最佳方案应满足全面的性能指标和实际应用要求。
所以，在求出一个实现预定功能的最简电路之后，往往要根据实际情况进行相应调整。
5. 把下列不同进制数写成按权展开形式。
(1) (4517.239) io (3) (325.744) 8(2) (10110.0101) 2 (4) (785.4AF) 16解答(1) (4517.239) 10 = 4 X 103+ 5X 102+ 1 X 101+ 7X 10°+ 2-1 -2 -3X 10 + 3X 10 + 9X 10(2) (10110.0101) 2 = 1X 24+ 1 X 22+ 1 X 21+ 1X 2-2+ 1 X 2-4(3) (325.744) 8 = 3 X @+ 2X 81 + 5X 8° + 7X 8-1 + 4X 8-2 + 4X 8-3 (4) (785.4AF) 16 = 7 X 162 + 8X 161 +5X 16° + 4X 161 + 10X 162 + 15X 16-36. 将下列二进制数转换成十进制数、八进制数和十六进制数。

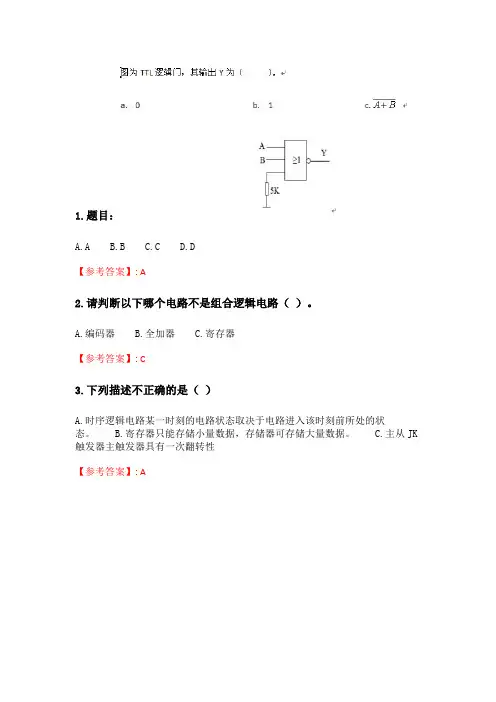

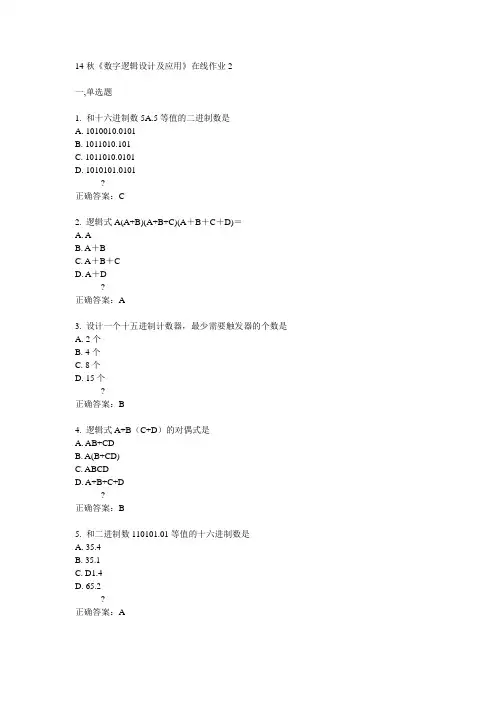

1.题目：A.AB.BC.CD.D【参考答案】: A2.请判断以下哪个电路不是组合逻辑电路（）。
A.编码器B.全加器C.寄存器【参考答案】: C3.下列描述不正确的是（）A.时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
B.寄存器只能存储小量数据，存储器可存储大量数据。
C.主从JK 触发器主触发器具有一次翻转性【参考答案】: AA.AB.BC.CD.D【参考答案】: A5.A.AB.BC.CD.D【参考答案】: C6.规定TTL与非门的输出高电平UOH为（）A.≥2VB.≥2.2VC.≥2.4V【参考答案】: CA.AB.BC.CD.D 【参考答案】: C8.题目：A.AB.BC.CD.D 【参考答案】: A9.A.AB.BC.CD.D 【参考答案】: A10.题目：A.AB.BC.CD.D 【参考答案】: C11.题目：A.AB.BC.CD.D 【参考答案】: A12.题目：A.AB.BC.CD.D 【参考答案】: B13.A.AB.BC.CD.D 【参考答案】: C14.题目：A.AB.BC.CD.D【参考答案】: B15.某数/模转换器的输出模拟电压最小值为0.04V,，最大值为10.2V 则该数/模转换器的位数为（）。
A.4B.8C.12【参考答案】: B16.8位 D/A 转换器的分辨率是（）。
A.0.001B.0.00392C.0.0392【参考答案】: B17.A.AB.BC.CD.D【参考答案】: B18.为了将正弦波换为同频率的矩形波，应选用（）。
A.施密特触发器B.单稳态触发器C.多谐振器【参考答案】: B19.A.AB.BC.CD.D【参考答案】: B20.A.AB.BC.CD.D 【参考答案】: B21.A.AB.BC.CD.D 【参考答案】: C22.A.AB.BC.CD.D【参考答案】: A23.存储容量为8K×8位的ROM存储器，其地址线为（）条。

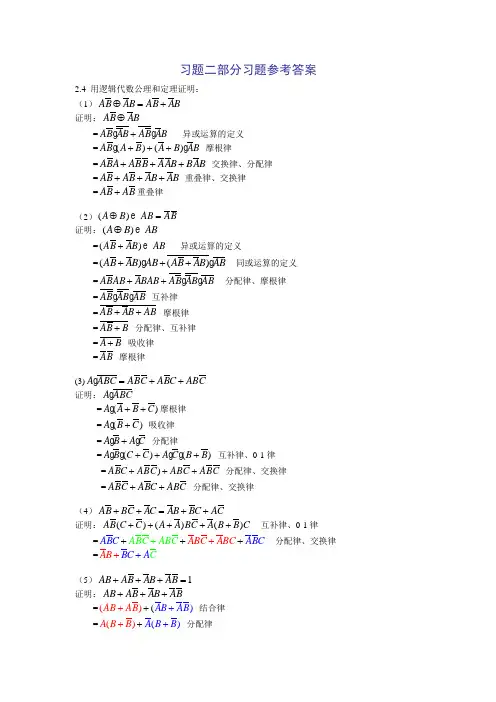

习题二部分习题参考答案2.4 用逻辑代数公理和定理证明：（1）A B AB A B AB⊕=+证明：A B AB⊕=A B AB A B AB异或运算的定义+=()()+++摩根律A B A B A B AB=AB A AB B A AB B AB+++交换律、分配律=AB AB AB AB+++重叠律、交换律=AB AB+重叠律（2）()⊕=A B AB A B证明：()⊕A B AB=()+ 异或运算的定义A B AB AB=()()同或运算的定义+++AB AB AB AB AB AB=A B AB ABAB A B AB AB++ 分配律、摩根律=A B AB AB互补律=A B AB AB++摩根律=A B B+分配律、互补律=A B+吸收律=A B摩根律(3)A ABC A BC A BC ABC=++证明：A ABC=()A AB C摩根律++=()吸收律+A B C=A B A C分配律+=()()互补律、0-1律A B C C A C B B+++=)+++分配律、交换律A BC ABC A B C A B C=A BC A BC ABC++分配律、交换律（4）A B BC AC AB BC AC++=++证明：()()()+++++互补律、0-1律A B C C A A B C A B B C=A BC AB AA BC B++分配律、交换律AB+++C BC CC A=AB BC A C++（5）1+++=AB AB AB AB证明：AB AB AB AB+++=()()+结合律++A B AB A AB B=()()+分配律++B B BA A B=A A + 互补律、0-1律 =1 互补律2.5 写出下列表达式的对偶式（最好利用对偶定义来求解） （1）()()()F A B A C C D E F =++++ 答：'(())F AB AC C D E F =+++（2）F A B C B A C B C =+++++++ 答：'F ABCB AC BC =（3）F AB C D D AB =答：'F A B C D D A B =++++++（4）()()F B A B B A C =⊕+⊕答：需要了解同或的对偶式为异或，异或的对偶式为同或。
脸之大一瓶装不下，探索更多知识，只需一杯咖啡哟。
题目答案
计数器的模是指对输入的计数脉冲的个数
A.正确
B.错误 B
同步二进制计数器的电路比异步二进制计数器复杂，所以实际应用中较少使用同步二进制计数器
A.正确
B.错误 B
N进制计数器可以实现N分频
A.正确
B.错误 A
74LS161是异步二进制计数器
A.正确
B.错误 B
可重复进行编程的可编程器件有（）
A.PAL
B.ISP-PLD
C.PROM
D.B和C D
按计数器中各触发器翻转时间可分为同步计数器和异步计数器
A.正确
B.错误 A
同步计数器和异步计数器比较，同步计数器的显著优点是
A.工作速度高
B.触发器利用率高
C.电路简单
D.不受时钟CP控制 A
构成一个7进制计数器需要三个触发器
A.正确
B.错误 A
实验中用的功能较强的74LS194是（）
A.右移寄存器
B.左移寄存器
C.双向移位寄存器
D.数码寄存器 C
一位8421BCD码计数器至少需要（）个触发器
A.3
B.4
C.5
D.10 B
一位8421BCD码计数器至少需要（）个触发器
A.3
B.4
C.5
D.10 B。

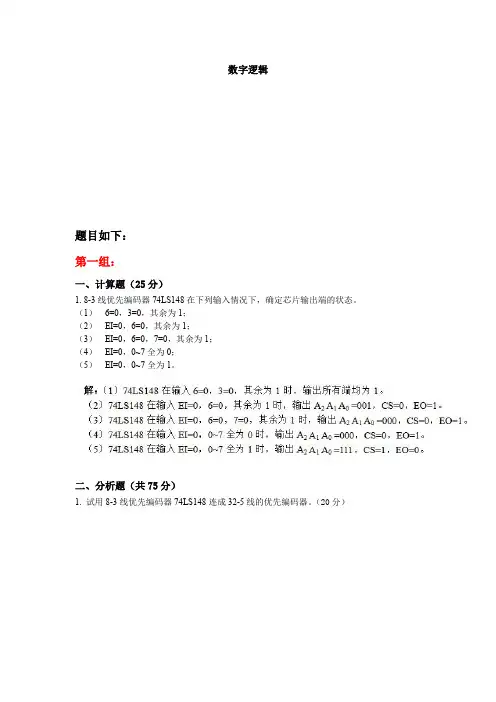

数字逻辑
