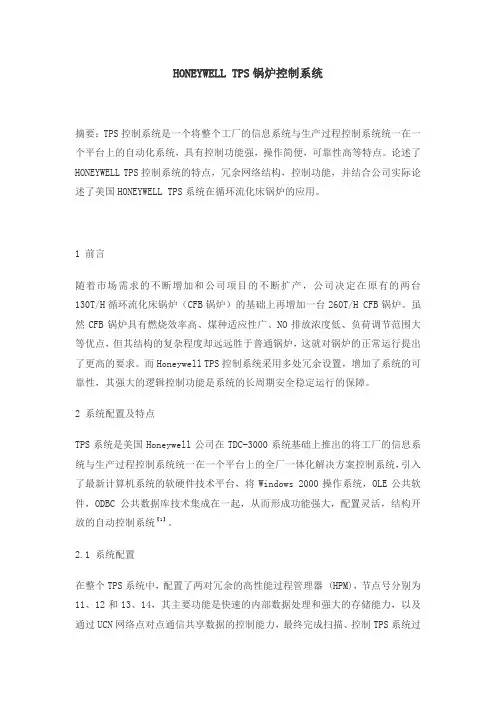

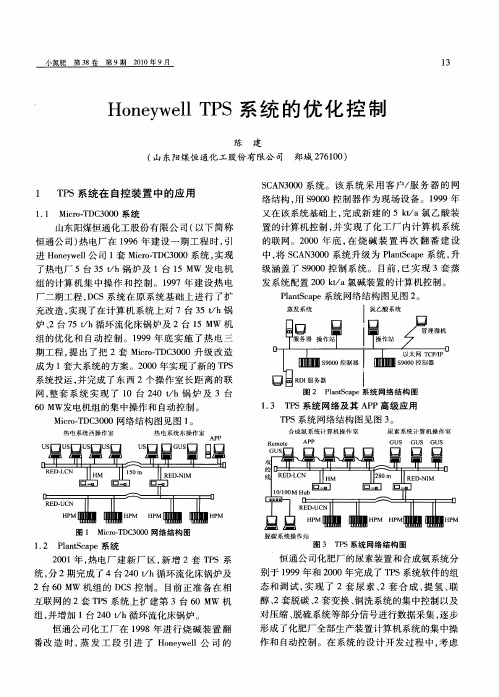

HONEYWELL TPS锅炉控制系统摘要：TPS控制系统是一个将整个工厂的信息系统与生产过程控制系统统一在一个平台上的自动化系统，具有控制功能强，操作简便，可靠性高等特点。

论述了HONEYWELL TPS控制系统的特点，冗余网络结构，控制功能，并结合公司实际论述了美国HONEYWELL TPS系统在循环流化床锅炉的应用。

1 前言随着市场需求的不断增加和公司项目的不断扩产，公司决定在原有的两台130T/H循环流化床锅炉（CFB锅炉）的基础上再增加一台260T/H CFB锅炉。

虽然CFB锅炉具有燃烧效率高、煤种适应性广、NO排放浓度低、负荷调节范围大等优点，但其结构的复杂程度却远远胜于普通锅炉，这就对锅炉的正常运行提出了更高的要求。

而Honeywell TPS控制系统采用多处冗余设置，增加了系统的可靠性，其强大的逻辑控制功能是系统的长周期安全稳定运行的保障。

2 系统配置及特点TPS系统是美国Honeywell公司在TDC-3000系统基础上推出的将工厂的信息系统与生产过程控制系统统一在一个平台上的全厂一体化解决方案控制系统，引入了最新计算机系统的软硬件技术平台，将Windows 2000操作系统，OLE公共软件，ODBC公共数据库技术集成在一起，从而形成功能强大，配置灵活，结构开放的自动控制系统【1】。

2.1 系统配置在整个TPS系统中，配置了两对冗余的高性能过程管理器 (HPM)，节点号分别为11、12和13、14，其主要功能是快速的内部数据处理和强大的存储能力，以及通过UCN网络点对点通信共享数据的控制能力，最终完成扫描、控制TPS系统过程数据；一对冗余的网络接口模件NIM（Network Interface Module），节点号为21和22，主要用于系统组态、通信、报警、命令处理、时钟广播等；一个公用的HM（History Module）历史模件，节点号是25，用于存储整个系统的系统文件、属性文件、用户组态文件和工艺参数及其产生的历史数据；三台GUS（操作员站），用于操作人员对整个生产工艺进行监视和控制，一台工程师站用于组态和调试，GUS和工程师站互为冗余，所有GUS和工程站组态相同，互为备用，大大提高了系统的安全可靠性。

HoneywellTPSgus安装及安全配置⼀、N etwork Configuration File (NCF) 组态1、NCF的组成和作⽤NCF定义系统中LCN硬件的类型和数量、系统单元名称、区域名称、站群名称、多种系统数据（班次、时间、报表等），以及HM卷组态（HM硬盘空间规划）等内容。

它⽤于系统启动时，建⽴LCN⽹的通讯。

2、NCF的组态NCF的组态，必须在⼯程师的操作权限下进⾏。

●单元组态在⼯程师主菜单下，选择Unit图框，系统进⼊单元组态画⾯。

根据⼯⼚的实际⼯况填写正确的单元标识和单元描述。

●区域组态在⼯程师主菜单下，选择Area图框，系统进⼊区域组态画⾯。

根据⼯⼚的实际⼯况填写正确的区域标识和描述。

●站群组态在⼯程师主菜单下，选择Console图框，系统进⼊站群组态画⾯。

根据⼯⼚的实际⼯况填写正确的站群标识和描述，在系统中，⼀个站群内的所有外设资源将实现共享。

●系统宽值组态在⼯程师主菜单下，选择System Wide Value图框，系统进⼊系统宽值组态画⾯。

在系统宽值的菜单下，分别对系统标识、时钟源、班次、⼯位号长度、报警格式、系统访问级别等内容进⾏了定义。

●卷组态在⼯程师主菜单下，选择V olume Configuration图框，系统进⼊卷组态画⾯。

在卷组态中，对系统⽂件、连续历史组、区域数据库、Checkpoint⽂件、系统报表、⽇志、报告、⽤户卷等的内存空间进⾏了分配。

●LCN节点组态在⼯程师主菜单下，选择LCN Node图框，系统进⼊LCN节点组态画⾯。

在此定义系统中GUS、HM、NIM、AM的LCN地址。

⼆、N CF⽂件的安装及系统启动NCF⽂件组态完成后，使⽤新的NCF⽂件启动⼀台GUS。

这时，SYSTEM STATUS画⾯将显⽰新组态的LCN内容。

操作级别改为ENG，修改系统时间和⽇期，修改路径指向虚拟盘。

1、HM离线属性的安装将系统LCN节点（NIM、AM、HM）上电，记录节点⾯板显⽰的节点地址，并确认与NCF组态的地址⼀致。

霍尼韦尔执行器霍尼韦尔执行器是霍尼韦尔公司生产的一种电气控制设备，它主要用于控制工业生产过程中各种机械设备的运动状态。

本文将对霍尼韦尔执行器进行详细介绍。

什么是霍尼韦尔执行器？霍尼韦尔执行器是一种电机部件，通常由电动机、减速器、传动机构等组成。

它可以根据信号控制机械臂、阀门等设备的位置、速度、力量的变化，以实现自动化生产的目的。

霍尼韦尔执行器的特点1. 精准度高霍尼韦尔执行器通过精准的传动机构和优质的电动机，能够达到较高的位置精度、速度精度和力量精度。

它的控制精度通常可以达到毫米级别，非常适合需要高精度控制的生产场合。

2. 耐用性强霍尼韦尔执行器采用优质的材料和工艺制造，具有较长的使用寿命和良好的耐用性。

它的结构紧凑，重量轻，占用空间小，方便安装和维护。

它的耐用性强，适合在恶劣环境中工作。

3. 安全性高霍尼韦尔执行器内置了多重保护装置，如过载保护、过热保护、过电流保护等，能够有效避免工作异常和安全事故的发生。

同时，它还具有手动操作功能，能够在紧急情况下进行手动操作。

4. 可编程性强霍尼韦尔执行器内置了多种接口和通讯协议，支持与各种控制器、计算机等进行连接和通讯。

同时，它还支持灵活的编程功能，可以根据需要进行自定义编程。

霍尼韦尔执行器的应用领域霍尼韦尔执行器适用于各种自动化生产设备，并广泛应用于制造业、流水线、机房调度等方面。

它主要应用于以下领域：1. 工业生产霍尼韦尔执行器能够控制机械臂、阀门、传送带、自动化生产线等设备的运行，以提高生产效率和品质。

2. 智能楼宇霍尼韦尔执行器可以控制楼宇照明、空调、自动门、电梯等设备的运行，实现智能化管理。

3. 智慧城市霍尼韦尔执行器可以控制城市道路照明、公共交通、供水、供电等设施的运行，实现智慧化城市管理。

霍尼韦尔执行器的优点和不足优点•精度高；•耐用性强；•安全性高；•可编程性强。

不足•价格相对比较高；•对控制要求较高，控制信号丢失可能造成设备异常。

总结霍尼韦尔执行器是一种适用于自动化生产设备的电机部件，具有精准度高、耐用性强、安全性高、可编程性强等特点，是现代工业自动化控制领域的重要组成部分。

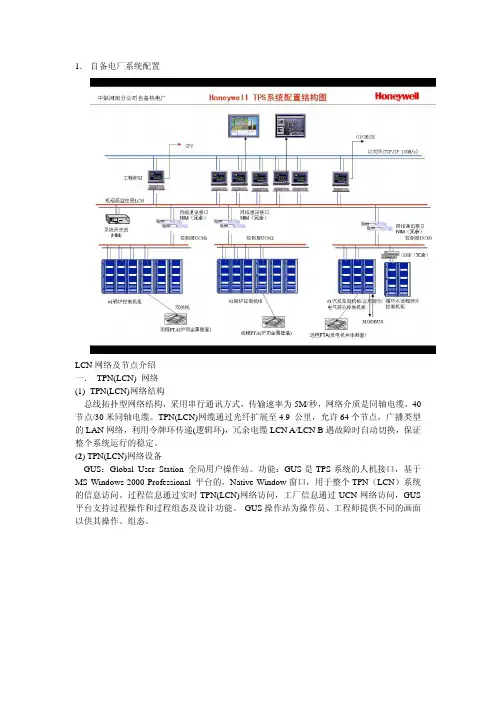

1．自备电厂系统配置LCN网络及节点介绍一． TPN(LCN) 网络(1)TPN(LCN)网络结构总线拓扑型网络结构，采用串行通讯方式，传输速率为5M/秒，网络介质是同轴电缆，40节点/30米同轴电缆。

TPN(LCN)网缆通过光纤扩展至4.9 公里，允许64个节点，广播类型的LAN网络，利用令牌环传递(逻辑环)，冗余电缆LCN A/LCN B遇故障时自动切换，保证整个系统运行的稳定。

(2) TPN(LCN)网络设备GUS：Global User Station 全局用户操作站。

功能：GUS是TPS系统的人机接口，基于MS Windows 2000 Professional 平台的，Native Window窗口，用于整个TPN（LCN）系统的信息访问。

过程信息通过实时TPN(LCN)网络访问，工厂信息通过UCN网络访问，GUS 平台支持过程操作和过程组态及设计功能。

GUS操作站为操作员、工程师提供不同的画面以供其操作、组态。

（3）网络接口模件NIM（Network Interface Module）提供LCN网络访问UCN 网络的接口，完成LCN网和UCN网间的数据交换。

（4）历史模件HM（History Module）为TPS系统提供大容量存储器的一个模件，相当于文件服务器。

它可以记录连续的过程历史、事件历史、区域数据库、系统软件（TLK1等）、用户应用软件等。

（5）应用模件AM(Application Module)提供了高一级控制和计算算法，其是LCN上的模件，能实现复杂控制，并通过HPM实现，除一组标准的算法外，允许用户使用CL程序开发用户的算法和控制策略。

锅炉蒸汽流量，厂外供汽流量通过在AM编写CL语言计算得出，详见附表1.二. UCN网络及节点介绍(1) UCN网络结构UCN网络是一条控制网络，通过NIM节点(HPM)实现与LCN的通讯和协议转化。

(2) UCN 网络a)UCN网络传输速率：5M/秒b)UCN网络通讯协议：兼容IEEE(802.4)和ISO标准，载波通讯，令牌环传递c)UCN网络传输介质:75欧姆同轴电缆，冗余d)UCN网络拓扑结构：干线和支线拓扑e)UCN网络设备：32对冗余设备(2) UCN网络组件1.电缆：干线电缆：网络的主干通道，75欧姆RG-11同轴电缆。

工业装置的Honeywell TPS控制系统介绍一、TPS系统的网络PCN：Plant Control Network 工厂控制网，也就是计算机局域网TPN（LCN）：TPS Process Network （Local Control Network）TPS过程网络我们习惯于叫LCN。

它是过程管理网。

UCN：Universal Control Network 万能控制网，也就是过程控制网。

二、主要设备及功能简介：1、LCN网络设备：A、GUS—Global User Station全局用户操作站功能：GUS是TPS系统的人机接口，基于Windows 2000操作系统工作站平台的Native Window 窗口，用于整个TPN(LCN)系统的信息访问。

过程信息通过实时TPN(LCN)网络访问，工厂信息通过PCN网络访问，GUS平台支持过程操作工程组态及设计功能。

B、HM—History Module历史模件功能：文件服务器C、NIM:Network Interface Module 网络接口模件，它既是TPN(LCN)上的设备，又是UCN 上的设备。

功能：提供TPN(LCN)网络访问UCN网络的接口。

转换TPN(LCN)的通讯技术和协议到UCN的通讯技术和协议。

D、APP：Advanced Processing Platform 应用处理平台功能：采集系统实时数据,并可将经过计算后的数据再回写到回系统中2、UCN网络设备：A、NIM NIM:Network Interface Module 网络接口模件B、HPM: High Performance Process Manager 高性能过程管理器功能：HPM是一个控制设备，通过UCN网络连接到TPS系统中。

它具有快速的内部处理器和大内存容量，扫描和控制TPS系统过程数据。

三、主要状态画面系统状态画面，如下图所示系统状态画面在系统状态画面上显示LCN网络电缆的状态及LCN网的全部设备的状态。

H o n e y w e l l T P S系统简述TPS是Honeywell公司于九五年推出的新一代融合过程控制网络，实时操作网络和工厂信息网络管控一体化的控制系统。

该系统继承了传统DCS系统的全部优势，同时将商业管理信息融合进工艺控制之中，进而为企业决策、减低产品成本、提高产品竞争力提供基础平台。

TPS系统是一个多层通讯网络结构系统，由PIN网、LCN网、UCN网及其挂在上面的模件组成，系统配置灵活，可扩展性强，通过相应的网桥，可以与第三方产品实现无缝集成。

该系统广泛应用于生化、石化、工业电站、冶炼等行业。

TPS的组成可参见图1：图1标准的TPS由三个网络组成，PIN、LCN、UCN。

和前代的产品TDC3000（SSP21、22现使用的DCS系统）相比，TPS增加了一个PIN网，用以实现不同DCS系统的数据访问，从而实现全厂一体化。

职以为在TPS系统中最有质的进步的是GUS（Global User Station）的使用。

GUS是基于WIN NT的DCS操作系统，利用PC的通信技术实现PIN网络的功能，同时又使用专门的LCNP主板实现与LCN网络的通信，集操作站和网桥的功能于一身。

以下是我对这门课程各篇章的理解。

一、系统硬件、软件按照设备所处的网络，在LCN网络上的设备可以有：GUS：Global User Station 全局用户操作站，TPS的人机接口，使用基于MSNT工作站平台的Native Window，用于整个LCN系统的访问。

过程信息通过LCN网络访问，工厂信息通过PIN网络访问，GUS平台支持过程操作和过程工程组态及设计功能。

在GUS上运行的软件有Native Window、Display Builder（流程图制作软件）及其它相关软件。

NIM：Network Interface Module 网络接口模件，提供LCN网络访问UCN网络的接口HM：History Module 历史模件，实现文件服务器的功能，存储系统的组态设置文件、相关设备的属性软件、历史采集数据及用户自定义文件。
