1. 工作原理：电流的热效应。2. 分类：白炽电灯分为螺口灯泡和卡口灯泡。3. 安装原则（1）安装家庭电路中螺口灯泡的灯头时，灯头中间的金属片应跟电源线的火线相连，灯头的螺旋套应跟零线相连。
（2）卡口灯泡灯头内的两个金属接线柱与电源线连接时不区分火线与零线。
（1）先确定火线和零线，然后依次接入各组成部分，注意电能表、总开关和保险装置的连接顺序不能颠倒，且保险装置要串联接在火线的干路上。（2）家庭电路的各用电器要并联接在电路中，开关要接在用电器与火线之间，与所控制的用电器串联，这样在开关断开时，用电器脱离火线，保证安全。授课Βιβλιοθήκη 师：时间：2024年9月15日
新课引入
新课讲授
1. 家庭电路的组成部分：进户线、电能表、闸刀开关、保险装置、插座、开关和用电器等。
2. 家庭电路各部分的作用（1）进户线：连接户外供电线路的电线，通常有两根，一根叫零线，另一根叫火线。正常情况下，零线跟地相通，它跟地之间没有电压；火线跟零线之间有220 V的电压。为了安全起见，有些家用电器所用的三孔插座还加接了一根地线，即与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。（2）电能表：测量用电器消耗的电能，输电线进户后首先接到电能表上。（3）闸刀开关：安装在电能表之后，控制整个电路的通断。
（6）开关与用电器：各用电器之间是并联的。开关与被控制的用电器串联，为了安全，开关应接在火线与用电器之间。
1. 用途：用来判断火线和零线；用来检查电器设备的外壳是否带电。2. 测电笔的构造：由金属体笔尖、高值电阻、氖管、弹簧、金属体笔尾等组成。
2. 测电笔的使用方法：使用时，手接触金属体笔尾，金属体笔尖接触判断导线。
课堂小结
随堂练习1
（2）卡口灯泡灯头内的两个金属接线柱与电源线连接时不区分火线与零线。
（1）先确定火线和零线，然后依次接入各组成部分，注意电能表、总开关和保险装置的连接顺序不能颠倒，且保险装置要串联接在火线的干路上。（2）家庭电路的各用电器要并联接在电路中，开关要接在用电器与火线之间，与所控制的用电器串联，这样在开关断开时，用电器脱离火线，保证安全。授课Βιβλιοθήκη 师：时间：2024年9月15日
新课引入
新课讲授
1. 家庭电路的组成部分：进户线、电能表、闸刀开关、保险装置、插座、开关和用电器等。
2. 家庭电路各部分的作用（1）进户线：连接户外供电线路的电线，通常有两根，一根叫零线，另一根叫火线。正常情况下，零线跟地相通，它跟地之间没有电压；火线跟零线之间有220 V的电压。为了安全起见，有些家用电器所用的三孔插座还加接了一根地线，即与大地相连通的导线，万一家用电器出现漏电，电流便从地线流入大地，从而避免发生触电事故。（2）电能表：测量用电器消耗的电能，输电线进户后首先接到电能表上。（3）闸刀开关：安装在电能表之后，控制整个电路的通断。
（6）开关与用电器：各用电器之间是并联的。开关与被控制的用电器串联，为了安全，开关应接在火线与用电器之间。
1. 用途：用来判断火线和零线；用来检查电器设备的外壳是否带电。2. 测电笔的构造：由金属体笔尖、高值电阻、氖管、弹簧、金属体笔尾等组成。
2. 测电笔的使用方法：使用时，手接触金属体笔尾，金属体笔尖接触判断导线。
课堂小结
随堂练习1
新沪粤版九年级物理下册课件18.1家庭电路
图18-1-3
Байду номын сангаас
2.小勇晚上开灯时发现灯不亮,他就用测电笔测试,如图18-1-4所
示.用测电笔接触A、B、C三点都能使氖管发光,只有接触D点氖
管不发光,则可以判断电路的故障是( ) D
A.火线和零线短路
B.灯泡断路
C.灯泡短路 D.导线CD某处断开
图18-1-4
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月9日星期六2022/4/92022/4/92022/4/9 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/92022/4/92022/4/94/9/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/92022/4/9April 9, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
第十八章 家庭电路与安全用电
18.1 家庭电路
1.能记住家庭电路的组成;会画灯泡、插座的连 接电路图. (重点)
2.能说出测电笔的结构及使用方法. 3.能说出三脚插头及空气开关(或保险丝)的作
探究:家庭电路的连接
1.用笔画线代替导线,完成图18-1-3所示的电路连接,要求保险丝 为双孔插座限流.
谢谢观赏
You made my day!
我们，还在路上……
Байду номын сангаас
2.小勇晚上开灯时发现灯不亮,他就用测电笔测试,如图18-1-4所
示.用测电笔接触A、B、C三点都能使氖管发光,只有接触D点氖
管不发光,则可以判断电路的故障是( ) D
A.火线和零线短路
B.灯泡断路
C.灯泡短路 D.导线CD某处断开
图18-1-4
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月9日星期六2022/4/92022/4/92022/4/9 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/92022/4/92022/4/94/9/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/92022/4/9April 9, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
第十八章 家庭电路与安全用电
18.1 家庭电路
1.能记住家庭电路的组成;会画灯泡、插座的连 接电路图. (重点)
2.能说出测电笔的结构及使用方法. 3.能说出三脚插头及空气开关(或保险丝)的作
探究:家庭电路的连接
1.用笔画线代替导线,完成图18-1-3所示的电路连接,要求保险丝 为双孔插座限流.
谢谢观赏
You made my day!
我们，还在路上……
1家庭电路课件沪粤版初中物理九年级下册
空气开关是在电流过大时切断电路 起到保护电路作用，具有保险丝和 开关的双重的作用。 漏电保护器是在出现漏电，且泄 漏电流超过设定值时切断电源。 从而起到保护人身安全作用.这样 配置不论电路电流过大还是出现 漏电都能保证用电安全。
课堂小结
一、家庭电路的组成 1、家庭电路由进户线 、电能表、总开关、保险装置（ 熔丝 或空气开关）、插座和家用电器及导线等部分组成。
此线对大地、对人体有220V的电压。
如何辨别火线和零线？
阅读P106第五段： 试（测）电笔
1、作用： 用于辨别火线和零线(也可用来检验 用电器外壳是否带电P107第二段。）
2、构造：
笔尖金属体 电阻 氖管 小窗 弹簧 笔卡(尾)金属体
使用测电笔时，一定要用手接
3、使用方法：
触笔尾的金属体（金属笔卡）， 笔尖接触电线金属部分，如果氖
1）旧式保险装置：保险盒（内有保险丝）．
插入式保险（保险丝装在盒盖上）
保险丝（装在保险盒里）
（1）保险丝是由 电阻率较而大 的熔铅点较锑低合金制成。 (2）工作原理：当电路中的 电流过，大保险丝就会
先 熔断 ，从而切断电源，保证线路和电器的安全，避免
火灾。保险丝一般装在保险盒。不可以用铜线代替。
2) 新型保险装置:空气开关
P107第四段开始：
接地脚：一端连 接地线，另一端 通过导线连接用 电器金属外壳
接地脚稍长的好处：三线插头在插入三孔插座时用电器金属
外壳通过接地脚能先接通接地线后接通电源，拔出三线插头时 用电器能先断开电源后使金属外壳断开地线，确保用电器的外 壳和火线之间的绝缘破坏而使外壳带电时，电流就会流入大地 从而保护人体避免触电伤害。
原理：当电路中电流过大 时，空气开关自动断 开，切断电路，俗称跳闸。具有保险丝和开关的 双重的作用。
课堂小结
一、家庭电路的组成 1、家庭电路由进户线 、电能表、总开关、保险装置（ 熔丝 或空气开关）、插座和家用电器及导线等部分组成。
此线对大地、对人体有220V的电压。
如何辨别火线和零线？
阅读P106第五段： 试（测）电笔
1、作用： 用于辨别火线和零线(也可用来检验 用电器外壳是否带电P107第二段。）
2、构造：
笔尖金属体 电阻 氖管 小窗 弹簧 笔卡(尾)金属体
使用测电笔时，一定要用手接
3、使用方法：
触笔尾的金属体（金属笔卡）， 笔尖接触电线金属部分，如果氖
1）旧式保险装置：保险盒（内有保险丝）．
插入式保险（保险丝装在盒盖上）
保险丝（装在保险盒里）
（1）保险丝是由 电阻率较而大 的熔铅点较锑低合金制成。 (2）工作原理：当电路中的 电流过，大保险丝就会
先 熔断 ，从而切断电源，保证线路和电器的安全，避免
火灾。保险丝一般装在保险盒。不可以用铜线代替。
2) 新型保险装置:空气开关
P107第四段开始：
接地脚：一端连 接地线，另一端 通过导线连接用 电器金属外壳
接地脚稍长的好处：三线插头在插入三孔插座时用电器金属
外壳通过接地脚能先接通接地线后接通电源，拔出三线插头时 用电器能先断开电源后使金属外壳断开地线，确保用电器的外 壳和火线之间的绝缘破坏而使外壳带电时，电流就会流入大地 从而保护人体避免触电伤害。
原理：当电路中电流过大 时，空气开关自动断 开，切断电路，俗称跳闸。具有保险丝和开关的 双重的作用。
粤沪版九年级物理下册 (家庭电路)家庭电路与安全用电课件教学
能力提升
13.关于家庭电路,下列说法中正确的是 ( D)
A. 我国家庭电路的电压不高于36 V B.家庭电路中的空气开关与插座是并联的 C. 电冰箱中的压缩机与照明灯是串联的 D.控制电灯的开关与电灯是串联的
14.如图所示是某同学设计的家庭电路,电灯 开关已断开,下列说法正确的是 ( B)
A.灯泡和两孔插座是串联的 B. 开关和三孔插座的连接都是错误的 C.试电笔接触M点,氖管不发光 D.试电笔插入两孔插座的左孔,氖管发光
A.家用电器起火时,应迅速用水扑灭 B.家庭电路中,保险丝熔断后,可用铜线代替 C.用试电笔辨别火线、零线时,手指要接触 笔尾金属体 D.使用有金属外壳的家用电器时,应将其外 壳接在零线上
基础过关
7.家庭电路中的保险装置(熔丝)要串联接在 干路上,控制灯泡的开关要与灯泡串联,各个 用电器一般要并联在电路中。
第十八章 家庭电路与安全用电
家庭电路
知识储备
电路有 通路、 断路、 短路三种状 态,一定要避免 短路。
欧姆定律:导体中的电流,跟导体 两端的电压成正比,跟导体的电阻成反比。
电功率是表示电流做功的快慢,公 式:P =W/t= UI。
新课学习
知识点1 家庭电路的组成 家庭电路一般由进户
线、电能表、开关 、 保险丝、用电器、导 线等组成。 进户线一般有两根,分别是 火线
知识点2 火线与零线 在家庭电路中,用测电笔来辨别家庭电路中 的火线与零线。测电笔使用时,手要接触金 属体 笔尾 ,若测电笔氖管发光则是火线 。若 测电笔氖管不发光则是零线 。两孔插座左 边接 零线 ,右边接 火线 ;三孔插座也是左边接, 零线右边接火线 ,中间的孔接 地线 。
4(例2)以下甲、乙、丙、丁四幅图是使用 测电笔辨别火线与零线的情景,其中正确使 用测电笔的是 ( C )
沪粤版九年级物理下册18.1 家庭电路3

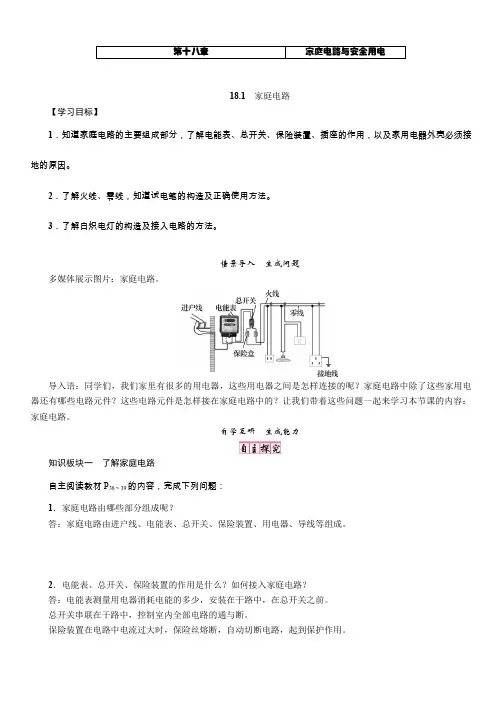

第十八章家庭电路与安全用电18.1家庭电路【学习目标】1．知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座的作用，以及家用电器外壳必须接地的原因。
2．了解火线、零线，知道试电笔的构造及正确使用方法。
3．了解白炽电灯的构造及接入电路的方法。
情景导入生成问题多媒体展示图片：家庭电路。
导入语：同学们，我们家里有很多的用电器，这些用电器之间是怎样连接的呢？家庭电路中除了这些家用电器还有哪些电路元件？这些电路元件是怎样接在家庭电路中的？让我们带着这些问题一起来学习本节课的内容：家庭电路。
自学互研生成能力知识板块一了解家庭电路自主阅读教材P38～39的内容，完成下列问题：1．家庭电路由哪些部分组成呢？答：家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成。
2．电能表、总开关、保险装置的作用是什么？如何接入家庭电路？答：电能表测量用电器消耗电能的多少，安装在干路中，在总开关之前。
总开关串联在干路中，控制室内全部电路的通与断。
保险装置在电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
知识板块二火线与零线自主阅读教材P39～40的内容，完成下列问题：3．我们家的进户线一般有几根？分别叫什么线？答：两根；其中一根叫做零线，跟地相通，另一根叫做火线，火线跟零线之间有220 V的电压。
4.进户线的火线和零线如何判断呢？测电笔的主要组成部分是什么？答：用测电笔辨别火线与零线，能使测电笔的氖管发光的是火线，不能使测电笔氖管发光的是零线；测电笔由笔尾金属体、氖管、高值电阻、笔尖金属体等部分构成。
5．三线插头如何连接？有什么作用？答：三线插头中一条线接火线，标有“L”；一条线接零线，标有“N”；第三条标注“E”，它和用电器的金属外壳相连，万一用电器的外壳漏电，它可将电流导入大地，以防对人造成伤害。
知识板块三白炽电灯自主阅读教材P40～41的内容，完成下列问题：6．按接入方法白炽电灯有哪两类？如何接入家庭电路？答：分为螺口灯泡和卡口灯泡；螺口灯泡的螺旋套接零线，灯头中间的锡块接火线；卡口灯泡灯头中间有两个锡块，一个接火线，另一个接零线。
沪粤版物理九年级下册《家庭电路》
随你心性而去
却为何，有人
为一眼而愁肠百转
为一见而不远千里
晨起凭栏眺
但见云卷云舒
风月乍起
春寒已淡忘
如今秋凉甚好
几度眼迷离
感谢喧嚣
把你高高卷起
砸向这一处静逸
惊翻了我的万卷
和其中的一字一句
幸遇只因这一次
被你拥抱过，览了
被你默诵过，Biblioteka 了被你翻开又合起被你动了奶酪和心思
不舍你的过往
和过往的你
记挂你的现今
和现今的你
☆与你合作探究
一、家庭电路的组成。
1、组成：进户线、电能表、闸刀开关、保险丝、插座、开关、用电器。
2、开关与电灯串联3、插座与用电器并联
4、电能表串联在干路，保险丝也是串联的。
二、进户线。
三、电能表
1、作用：2、铭牌意义
四、保险丝。
1、材料特点：2、作用：
五、插座
六、测电笔
1、结构：2、作用：
3、作用方法：

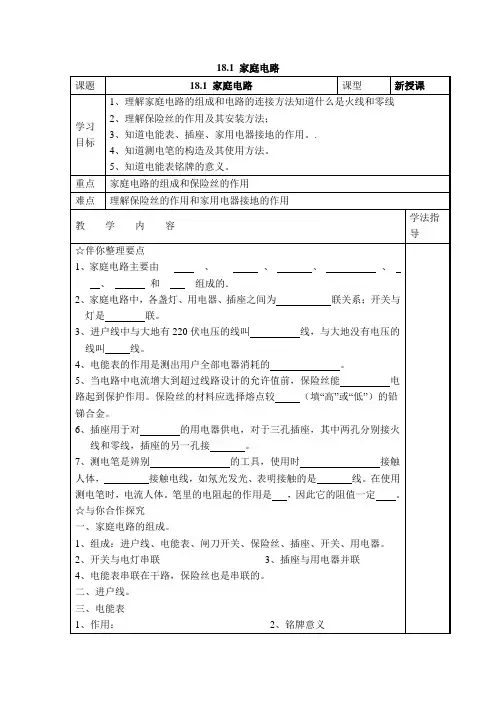

18.1家庭电路
课题
18.1家庭电路
课型
新授课
学习
目标
1、理解家庭电路的组成和电路的连接方法知道什么是火线和零线
2、理解保险丝的作用及其安装方法；
3、知道电能表、插座、家用电器接地的作用。.
4、知道测电笔的构造及其使用方法。
5、知道电能表铭牌的意义。
重点
家庭电路的组成和保险丝的作用
难点
理解保险丝的作用和家用电器接地的作用
遐想你的将来
和将来的你
难了难了
相思可以这一世
---------------------谢谢喜欢--------------------
教学内容
学法指导
却为何，有人
为一眼而愁肠百转
为一见而不远千里
晨起凭栏眺
但见云卷云舒
风月乍起
春寒已淡忘
如今秋凉甚好
几度眼迷离
感谢喧嚣
把你高高卷起
砸向这一处静逸
惊翻了我的万卷
和其中的一字一句
幸遇只因这一次
被你拥抱过，览了
被你默诵过，Biblioteka 了被你翻开又合起被你动了奶酪和心思
不舍你的过往
和过往的你
记挂你的现今
和现今的你
☆与你合作探究
一、家庭电路的组成。
1、组成：进户线、电能表、闸刀开关、保险丝、插座、开关、用电器。
2、开关与电灯串联3、插座与用电器并联
4、电能表串联在干路，保险丝也是串联的。
二、进户线。
三、电能表
1、作用：2、铭牌意义
四、保险丝。
1、材料特点：2、作用：
五、插座
六、测电笔
1、结构：2、作用：
3、作用方法：
18.1家庭电路
课题
18.1家庭电路
课型
新授课
学习
目标
1、理解家庭电路的组成和电路的连接方法知道什么是火线和零线
2、理解保险丝的作用及其安装方法；
3、知道电能表、插座、家用电器接地的作用。.
4、知道测电笔的构造及其使用方法。
5、知道电能表铭牌的意义。
重点
家庭电路的组成和保险丝的作用
难点
理解保险丝的作用和家用电器接地的作用
遐想你的将来
和将来的你
难了难了
相思可以这一世
---------------------谢谢喜欢--------------------
教学内容
学法指导
《1家庭电路》教学课件粤沪版物理九年级下册
沪粤版本九年级第下册第十八章第1课
18.1 家庭电路
接零线
沪粤版本九年级第下册第十八章第1课
卡口灯头中的接 线柱，任意一个 都可以接火线或 接火线 零线。
若螺口灯头中1.固的定作火用 线固与定作零用 线接反， 2.导电作用 则安装灯泡时，人可能接触到火 线，很危险！
18.1 家庭电路
螺 口 灯 泡 的 正 确
18.1 家庭电路
沪粤版本九年级第下册第十八章第1课
7.插座（分两孔插座和三孔插座）：与其他用电器间是并联， 给移动的家用电器供电的，接入电路的口诀： 两孔插座------左零右火、三孔插座-----左零右火上地
接法：左零右火上接地
接地
E
三
两
孔
孔
插 座
插 座
N
接零线
L
接火线
接用电器 外壳
E N L
我掌控整个家庭电路的安全，我应在( 干) 路上落户。
18.1 家庭电路
沪粤版本九年级第下册第十八章第1课
闸刀开关和熔断器如今被自动空气开关所替代
18.1 家庭电路
沪粤版本九年级第下册第十八章第1课
5．用电器：家庭电路中的所有用电器都是并联的．
6．开关：控制各支路的通断，安装时必须把开关接在 火线上，且应将开关与其控制的用电器串联．
沪粤版本九年级第下册第十八章第1课 家庭电路 18.1 家庭电路
18.1 家庭电路
沪粤版本九年级第下册第十八章第1课
第十八章 家庭电路与安全用电
随着社会的进步和科学技术 的发展，现代家庭的电气化水平 也越来越高，懂得家庭用电的常 识，已成为现代公民的基本素养。
18.1 家庭电路
沪粤版本九年级第下册第十八章第1课
粤沪版九年级物理下册 (家庭电路)家庭电路与安全用电新课件
二、火线和零线
1.进户线 ：连接户外的供电电路的电线
火线：与零线之间的电压是220V，与地 电压也是220V . 零线：与地电压是0V. （地线：通常接在住宅大楼埋入大地的
接地导体上）
2.测电笔
（1）测电笔的构造及使用
（2）测电笔工作原理
（3）交流、讨论：
①测电笔中为什么要串联一个高电阻? 答：只有当串联一个高电阻时，通过人体的 电流会非常小，人体才是安全的.
4、家庭电路里的用电器都是并联的，其原因是（ AD）
A、为了获得相同的电压
B、为了获得相同的电流
C、为了获得相同的功率
D、为了可以单独工作
5、自动空气开关的作用与下列哪个元件相同？（C ）
A、电能表 B、插座 C、保险装置 D、普通开关
6、如图所示的三孔插座，与孔①相连的是（ C ）
①
A、零线 B、火线 C、地线 D、以上三种都可以
两种类型的触电
单
双
线
线
触
触
电
电
两类触电(低压触电)
高压
高
线
压
高 压 跨
电
步
弧 触
电 压 触
电
电
U
高压触电
安全用电的原则: 不靠近高压带电体， 不接触低压带电体。
触电的急救
首先切断电源，然后进行抢 救或灭火。
想一下，我们今天都学习了什么？
家庭电路的组成
组成：电能表、总开关、保险盒、插座 和电灯等
第十八章 家庭电路与安全用电
家庭电路
一、了解家庭电路
说明：点击绿色按钮是分步连接线；点击红色按钮是退步；点击黄色按钮是 切换空气开关和闸刀开关；点击蓝色按钮是电路图.
【最新】沪粤版九年级物理下册课件18.1家庭电路(共17张PPT)
金属体笔尾
金属体笔尖
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被 测电路。若氖管发光，则接触的是火线，否则为 零线。
正确的使用方法
2．用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。 （2）控制用电器的开关要连接在火线和用 火线 电器之间。
零线
白炽灯
某同学家里由于用电不当， 经常烧保险丝，一气之下， 他找了一根铁丝代替保险 丝接上结果这“保险丝”真的没有 烧坏，你觉得他这样做妥当吗？为 什么？ 不行，因为铁丝、铜丝在电流过大 时不会熔断，起不到保险的作用。
插入式保险盒 保险丝
现在新建居民楼电路中的保险装置一般采用空 气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
火线与零线
火线 零线
220 V 220 V
0V
大地
如何辨别火线和零线？ 用测电笔！
1．测电笔
（1）作用：辨别火线和零线。 （2）构造： 高值电阻 弹簧 氖管
第十八章 家庭电路与安全用成
由进户线、电能表、总开关、保险装置、用电 器、导线等组成。
1、进户线：由火线、零线组成 的，是家庭电路的电源。
①火线：火线跟零线之间有220V的电压。 火线与地线之间的电压是220V。 ②零线：零线跟地是相通的，零线跟地线 之间电压为0。 ③地线：直接与地相连通的导线，这是为 了安全起见另外加接的。
1.家庭电路的安装 安装口诀 火线零线并排走 火线接进熔断器 零线直接进灯座 再过开关进灯座
2.白炽电灯和节能灯
2．电能表 （1）作用： 测量用电器消耗电能 的多少。
（2）安装：
安装在干路上，在总 开关之前。 （3）读数： 123.4 kW · h
物理九年级下沪粤版：18.1家庭电路课件(26张)
2．我国家庭电路中，为了避免电流过大发生事故， 在电路中需要安装熔断器保护电路，熔断器应串联 在___火____线上；熔断器中保险丝能自动熔断是利用 电流的___热____效应。
课后巩固
3．在家庭电路中，电灯、插座、电视机的连接方式是 ___并__联___（选填“串联”或“并联”）。用电器越多电 路中的总电流___越__大____ （选填“越大”或 “越小”）， 为了避免导线过热而烧坏，在电路中要___串__联___ （选填
18.1-9乙所示），此时电工师傅闭合开
关，用测电笔分别测试导线接头A、B
及物理老师的皮肤，发现测电笔的氖管
均发光，而在这一过程中，物理老师依 然谈笑自若。
甲
乙
图18.1-9
培优提升
对以上现象的解释，你认为下列说法中正确的是（ D ） A．物理老师有“特异功能”，确实不怕电 B．物理老师的双手戴着绝缘手套 C．在人、灯替换的过程中，电源的火线被断开了 D．在人、灯替换的过程中，电源的零线被断开了
方式是___并___联；关于电笔的使用方法，如图 18.1-2甲、
乙所示的两种握法，正确的是___乙____
（选填 “甲”或“乙”）；对人体安
全的电压不高于__3_6____ V。
甲 图18.1-2 乙
课堂训练
7．白炽电灯一般分为__卡__口____灯泡和___螺__口___灯泡 两种。安装螺口灯泡的灯头时，灯头中间的金属片 应跟电源线的___火___线相连，灯头内的螺旋套应跟 ___零___线相连。
课堂训练
知识点 家庭电路故障分析
8．慧莹同学周六放假回家后，发现家里的一盏电灯
不亮了，于是她闭合开关S，用测电笔测试如图18.1-
3中的a、b、c、d 四点，只有d 点不发光。则电路的
课后巩固
3．在家庭电路中，电灯、插座、电视机的连接方式是 ___并__联___（选填“串联”或“并联”）。用电器越多电 路中的总电流___越__大____ （选填“越大”或 “越小”）， 为了避免导线过热而烧坏，在电路中要___串__联___ （选填
18.1-9乙所示），此时电工师傅闭合开
关，用测电笔分别测试导线接头A、B
及物理老师的皮肤，发现测电笔的氖管
均发光，而在这一过程中，物理老师依 然谈笑自若。
甲
乙
图18.1-9
培优提升
对以上现象的解释，你认为下列说法中正确的是（ D ） A．物理老师有“特异功能”，确实不怕电 B．物理老师的双手戴着绝缘手套 C．在人、灯替换的过程中，电源的火线被断开了 D．在人、灯替换的过程中，电源的零线被断开了
方式是___并___联；关于电笔的使用方法，如图 18.1-2甲、
乙所示的两种握法，正确的是___乙____
（选填 “甲”或“乙”）；对人体安
全的电压不高于__3_6____ V。
甲 图18.1-2 乙
课堂训练
7．白炽电灯一般分为__卡__口____灯泡和___螺__口___灯泡 两种。安装螺口灯泡的灯头时，灯头中间的金属片 应跟电源线的___火___线相连，灯头内的螺旋套应跟 ___零___线相连。
课堂训练
知识点 家庭电路故障分析
8．慧莹同学周六放假回家后，发现家里的一盏电灯
不亮了，于是她闭合开关S，用测电笔测试如图18.1-
3中的a、b、c、d 四点，只有d 点不发光。则电路的
(沪粤版)九年级物理下册 18.1 家庭电路
（来自《点拨》）
【解析】
测电笔是用于辨别家庭电路中的火线和零线的工具； 正确使用测电笔时，手应接触笔尾金属体，一定不能 接触笔尖金属体；当测试的是火线时，氖管中有电流 通过会发光，接触零线时，氖管不发光。
(口诀法)用测电笔检测火线时，笔尖金属体接触火线， 手指与测电笔尾部金属体接触后跟大地连通形成回路， 这时氖管发光。可简记为：测电笔，真神奇，辨别火 线它第一，用时接触笔尾体，笔尖勿碰要牢记。
家庭电路是由进户线、________、闸刀开关、保 险盒(或自动空气开关)、电灯、开关、插座等组 成。开关和用电器是________联的；各用电器间 是________联的；保险丝应________联在电路中。
（来自《典中点》）
知识点 2 测电笔
想一想：进户线通常为两根：一根是火线、一根是零 线。那么，怎么来辨别哪根是火线，哪根是 零线？
（来自教材）
5 (中考·南昌)如图所示，是部分家庭电路的示意 图，请将各电器件正确连入电路中。
（来自《典中点》）
6 (中考·永州)小明学习了电学知识以后，想在家 里安装一盏照明灯和一个三孔插座，他设计的 电路如图所示，图中虚线框A和B内分别接入开 关或灯泡，则虚线框A内应接________，图中三 孔插座的插孔________(填 “a” “b” 或 “c”)应与 地线相连。
【解析】
白炽灯将电能转化为内能和光能；根据焦耳定律可知， 灯泡发光时烫手而导线不热是由于灯丝电阻比导线电 阻大的缘故。
（来自《点拨》）
白炽灯工作时的能量转化为：电能转化为内能，部分 内能再转化为光能，即电能最终转化为内能和光能。
白炽灯是我们常用的照明工具，下列对白炽灯的 认识不正确的是( ) A．白炽灯是利用电流热效应来工作的 B．白炽灯的玻璃泡抽成真空，防止灯丝氧化 C．白炽灯灯丝用钨制成是因为钨的熔点高 D．白炽灯接在电路中时必须串联
【解析】
测电笔是用于辨别家庭电路中的火线和零线的工具； 正确使用测电笔时，手应接触笔尾金属体，一定不能 接触笔尖金属体；当测试的是火线时，氖管中有电流 通过会发光，接触零线时，氖管不发光。
(口诀法)用测电笔检测火线时，笔尖金属体接触火线， 手指与测电笔尾部金属体接触后跟大地连通形成回路， 这时氖管发光。可简记为：测电笔，真神奇，辨别火 线它第一，用时接触笔尾体，笔尖勿碰要牢记。
家庭电路是由进户线、________、闸刀开关、保 险盒(或自动空气开关)、电灯、开关、插座等组 成。开关和用电器是________联的；各用电器间 是________联的；保险丝应________联在电路中。
（来自《典中点》）
知识点 2 测电笔
想一想：进户线通常为两根：一根是火线、一根是零 线。那么，怎么来辨别哪根是火线，哪根是 零线？
（来自教材）
5 (中考·南昌)如图所示，是部分家庭电路的示意 图，请将各电器件正确连入电路中。
（来自《典中点》）
6 (中考·永州)小明学习了电学知识以后，想在家 里安装一盏照明灯和一个三孔插座，他设计的 电路如图所示，图中虚线框A和B内分别接入开 关或灯泡，则虚线框A内应接________，图中三 孔插座的插孔________(填 “a” “b” 或 “c”)应与 地线相连。
【解析】
白炽灯将电能转化为内能和光能；根据焦耳定律可知， 灯泡发光时烫手而导线不热是由于灯丝电阻比导线电 阻大的缘故。
（来自《点拨》）
白炽灯工作时的能量转化为：电能转化为内能，部分 内能再转化为光能，即电能最终转化为内能和光能。
白炽灯是我们常用的照明工具，下列对白炽灯的 认识不正确的是( ) A．白炽灯是利用电流热效应来工作的 B．白炽灯的玻璃泡抽成真空，防止灯丝氧化 C．白炽灯灯丝用钨制成是因为钨的熔点高 D．白炽灯接在电路中时必须串联
新粤沪版九年级物理下册课件18.1家庭电路(共33张PPT)
首页
随堂检测
5. 家庭电路中， 电冰箱、电饭煲、日光灯等 家用电器的连接方式是 并 联， 其中电饭煲是利用电流的 热效应 工作的．如 图所示的A点是灯头接导线的螺丝（灯丝完好）， 当电路中的开关S断开时，站在地面上的人用手 接触电路中的A点 不会 （选填“会”或“不会”） 触电． 6. 如图所示， 用笔画线代替导线将 部分家庭电路连接完整．
11（2016•黑龙江）在家庭电路中，冰箱、电视 机、电脑、电灯等用电器之间是 并 联的．为 防止触电，必须把控制用电器的开关接在 火 线和用电器之间． 12.在如图所示的照明电路中，根据插座的正确 接入情况，可以判断出火线应是 A 线，把开 关和电灯正确连入照明 电路中时，点M所在电 线应接入 A 线． （两空均选填“A”或“B”）
首页
课堂导学
一、了解家庭电路 1.家庭电路的组成： 如图所示：
家庭电路的基本组成是 进户线、电能表、闸刀开关、。熔断器、 电灯和插座等 2.讨论家庭电路各部分的作用。
首页
课堂导学
【练习1】（2016•梧州）关于家庭电路和安全 用电，下列说法正确的是（B） A．保险丝必须装在零线上 B．使用电冰箱时，金属外壳必须接地 C．当保险丝熔断后，可以用铜丝代替 D．发现有人触电后，应立即用手把他拉开
随堂检测
3. 如图所示，有关测电笔的使用，下列说法正 确的是
（D） A．氖管发光时测电笔接触的是零线 B．使用时人体不可以接触到大地 C．测电笔可以用来辨别电池的正负极 D．测电笔与手接触的部分必须是导体
首页
随堂检测
4.下列说法正确的是（ D ） A．进户线是火线和地线 B．电能表的标定电流为20A C．电能表与空气开关并联 D．空气开关相当于保险丝的作用
器串联 .
随堂检测
5. 家庭电路中， 电冰箱、电饭煲、日光灯等 家用电器的连接方式是 并 联， 其中电饭煲是利用电流的 热效应 工作的．如 图所示的A点是灯头接导线的螺丝（灯丝完好）， 当电路中的开关S断开时，站在地面上的人用手 接触电路中的A点 不会 （选填“会”或“不会”） 触电． 6. 如图所示， 用笔画线代替导线将 部分家庭电路连接完整．
11（2016•黑龙江）在家庭电路中，冰箱、电视 机、电脑、电灯等用电器之间是 并 联的．为 防止触电，必须把控制用电器的开关接在 火 线和用电器之间． 12.在如图所示的照明电路中，根据插座的正确 接入情况，可以判断出火线应是 A 线，把开 关和电灯正确连入照明 电路中时，点M所在电 线应接入 A 线． （两空均选填“A”或“B”）
首页
课堂导学
一、了解家庭电路 1.家庭电路的组成： 如图所示：
家庭电路的基本组成是 进户线、电能表、闸刀开关、。熔断器、 电灯和插座等 2.讨论家庭电路各部分的作用。
首页
课堂导学
【练习1】（2016•梧州）关于家庭电路和安全 用电，下列说法正确的是（B） A．保险丝必须装在零线上 B．使用电冰箱时，金属外壳必须接地 C．当保险丝熔断后，可以用铜丝代替 D．发现有人触电后，应立即用手把他拉开
随堂检测
3. 如图所示，有关测电笔的使用，下列说法正 确的是
（D） A．氖管发光时测电笔接触的是零线 B．使用时人体不可以接触到大地 C．测电笔可以用来辨别电池的正负极 D．测电笔与手接触的部分必须是导体
首页
随堂检测
4.下列说法正确的是（ D ） A．进户线是火线和地线 B．电能表的标定电流为20A C．电能表与空气开关并联 D．空气开关相当于保险丝的作用
器串联 .

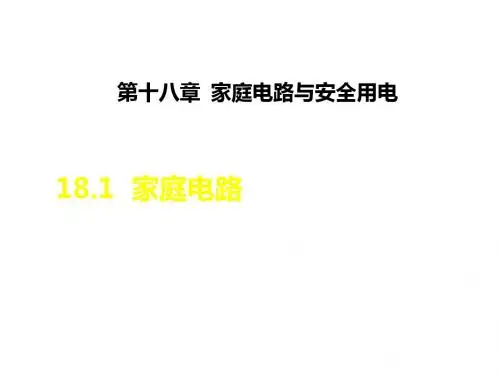

新沪粤版九年级物理下册《18.1家庭电路》课件4
（2）构造： 弹簧 氖管
电阻
笔尾金属体
笔尖金属体
（3）使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测 电路。若氖管发光，则接触的是火线，否则为零线。
试电笔的正确使用！
错误的使用方法
2、用电器与零线、火线的连接 （1）各用电器（插座）并联在电路中。
（2）控制用电器的开关要连接在火线和用电器 之间。
。2021年3月7日星期日2021/3/72021/3/72021/3/7
• 15、会当凌绝顶，一览众山小。2021年3月2021/3/72021/3/72021/3/73/7/2021
• 16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2021/3/72021/3/7March 7, 2021
安装在干路上，在总 开关之前。
（3）读数：
123.4 kw ·h
2、总开关 串联在干路中，控制室内全部电路的通与断。
3、保险装置
① 作用： 电路中电流过大时，保险丝熔断，自 动切断电路，起到保护作用。
② 材料： 由电阻率较大、熔点较低的铅锑合金 制成。
③ 注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。
•
THE END 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。2021/3/72021/3/72021/3/72021/3/7
谢谢观看
插入式保险盒
保险丝
3、保险装置 现在新建居民楼电路中的保险装置一般采用空
气开关，空气开关安装在电能表后，当电路中的电 流过大时，空气开关自动断开，切断电路，俗称跳 闸。
空气开关
二、火线和零线
220 V
220 V
0V
如何辨别火线和零线？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18.1 家庭电路
教学目标：
1、了解家庭电路的组成及连接方式。
2、知道总电流过大的原因、危害。
3、知道怎样家庭电路的保护。
4、知道安全用电常识。
教具：家庭电路演示板、测电表、电能表
教学重点：家庭电路的组成及连接方式、作用、安全用电的要求
教学过程设计：
一、引入设计
师：这节课我们将来学习一种实用的电路家用电路，请大家观察课本插图结合家里面的实际电路，想一想，家庭电路一般由哪几部分组成及各部分有什么作用？
二、家庭电路的组成及作用
1、进户线（电源线）：提供电源
进户线通常为两根：一根是火线、一根是零线。
火线和零线之间的电压是220V，我们通常所说的家庭电路电压是220V，指的就是火线和零线之间的电压。
在通常情况下零线与地之间无电压，火线与地之间的电压为220V。
师：那么，怎么来辨别哪根是火线，哪根是零线？
测电表的作用：辨别火线与零线
测电表的正确用法：结合课本插图及演示说明强调使用时，手指要接触笔尾的金属体。
2、电能表
师：想一想你家里里用了几度电是怎么测出来的？
电能表：测量电功的仪器
介绍电能表的读数方法：本月抄见－上月抄见=本月所
用电度数
2400R/kw·h的含义：转盘每转过2400转，用了一度电。
220V：正常工作电压
10A：允许通过最大电流
3、保险丝
演示：电流过大的危害（保险丝作用演示器）
想一想：能不能安装一种装置在电线还没着火前就能把电源切断？
演示：在刚才电路中接入保险丝（保险丝作用演示器）引导学生观察现象。
保险丝的作用：当电路中的电流过大时，能自动熔断、切断电路起到保护电路的作用。
材料：电阻率大、熔点低的铅锑合金制成的
师：强调保险丝断了，绝对不允许用铜、铁、铝代替。
规格：保险丝的粗细表明允许通过的最大电流是不同的，越粗允许通过的电流越大。
选用保险丝时，不能选太小，太小经常要更换保险丝，太大起不到保险作用。
保险丝应略大于家里所有用电器同时工作时的最大电流。
4、引起电流过大的原因
师：当电路中的电流过大时，保险丝就会熔断，反过来我们可不可以通过观察保险丝是否熔断来判断电流有没有过大？
生：可以
演示：总功率过大引起电流过大
师：如果电路中，同时工作的用电器太多，就可能引起电流过大。
演示：短路引起电流过大
第二课时
师：电能是一种非常重要的能量，没有电家里的所有用电器将没办法工作，但是如果不注意用电安全，可能引起火灾，危及生命，造成不必要的财产损失和售货员伤亡。
师：触电是怎么一回事呢？
生：触电是一定强度的电流通过人体引起的伤害事故。
师：触电造成的危害程度与什么有关呢？
师：触电造成的危害取决于通过人体电流的强弱和触电时间的长短。
通过人体电流越大，触电时间越长，危害程度越大.
师：家庭电路中的触电事故，是怎样造成的？
生：都是人体直接或间接接触到火线引起的。
例：下列哪些情况下会使人触电？
师：如何避免触电事故？
一是家庭电路的安装要符合安全用电的要求：。
