长虹PT32600等离子彩电电源工作原理分析

  • 格式：pdf
  • 大小：1.55 MB
  • 文档页数：31

若Vo增大，反馈显增大，KIA431的分流也就增大，从而又导致 Vo下降。显然，这个深 度负反馈电路必然在Vi等于基准电压时稳压。此时， Vo=（ 1+R1/R2）·Vref在KIA431中， Vref 被 固定为2.5V。选择不同的R1和R2的值，就可以得到2.5V~36V范 围内的任意电压。 需要注意的是，在选择电阻时，必须保证KIA431工作的必要夯件，就是通过阴极的电流要 大于1mA 。当R1 为OΩ时，VO 输出为2.5V 。利用此接法，可以把KI-A 43.1作为一个2.5V 基准 电源产生电路，后而有很多部分就用了这种方法作为基准参考电源。 2）稳压电路分待机 模式稳压和正常工作时稳压两种模式，待机模式时。由于待机5V形成电路的输出电流很小， 功耗低，为降低待机时的功耗，IC151工作在跳周期工作模式。当D204、C210和C211整流滤 波的电压升高时。经光电耦合器PC201内部的发光二极管、R219限流后。加到U206的阴极 电压也升高；同时，经R223和R222、R221分压后的电压也跟着升高。加到U206的参考端的 电压上升，U206的阴极输入电流增大，PC201内部的发光强度增加。内部的光敏三极管等效 电阻降低。IC151（2）脚输出电流增大。VFB电压低于内部Vskip电压。经内部处理后。关 闭PWM脉冲信号输出，D204 、C210 和C211整流滤波的电压下降，当IC151（2）脚电压VFB 高于Vskip 电压时，经内部电路处理后。有 PWM 脉冲信号输出， Q151 进入开关工作状态。 T201的次级有感应脉冲信号产生。D204、C210和C211整流滤波的电压上升。 IC151工作在 跳周期工作模式（可恢复关断状态），此时，VFB电压围绕Vskip上下浮动。电压约等于1V。
整流滤波的电压升高时，经 R223 和R222 、R221 、R224、Q207c-e 极分压后的电压上升。加 到U206的参考端的电压上升，U206的阴极输入电流增大，内部的发光二极管发光强度增加， PC201内部的光敏三极管等效电阻降低，IC151（2）脚输出电流增大，经内部电路处理后， PWM脉冲输出的占空比下降，Q151的导通时间减少，经D204、C210、C211整流滤波后的 电压 下 降 。此 时 VFB电压 高 于 Vskip 电压 而 低 于 3V 电压 。 当 VFB 电压 达 到 或高 于 内 部 Vtld（2.85V ）电压阈值时。IC151 退出跳周期工作模式，进入正常工作状态。
正常工作时稳压模式，正常工作后， 功率因数 校正电路工作。加到T201 上的300V 不稳 定直流电压变成390V 稳定的直流电压，同时，待机5V 形成电路的输出功率增加，IC151（2） 脚输出电流减小。电源管理集成电路IC701从（16）脚输出高电平的Rl1电压，该信号经R225 限流后加到开关管Q207b极 ，Q207导通，相当于把R224的TP19端接地。当D204、C210和C211
供电。 2. 稳压电路 待机5V形成电路的稳压电路主要由三端精密分流电压基准集成电路 U206（KIA431）、 PC201（LTV817M）和电流PWM控制集成电路IC151（NCP1271）组成。 1）KIA431作 为一个高性价比的常用分流式电压基准，有很广泛的用途。 KIA431是具有良好热稳定性的 三端可调分流基准源，它的输出电压用两个电阻就可以任意地设盟为从Vref（2.5V ）到36V 范围内的任何值。图 6为该器件的符号和等效电路圈， 3个引出脚分别为：阴极（ ca thode ）、 阳极 （anode）和参考端（Ref） ，恒压电路的应用。在KIA431的 内部含有一个2.5V的基 准电压，所以当在Ref引入输出反馈时，器件可以通过从阴极到阳极很宽的范围的分流，控 制输出电压。在图7所示的电路中，当R1和R2的阻值确定时，两者对Vo的分压引入反馈。
长虹PT32600等离子彩电电源工作原理分析
长虹推出小尺寸等离子彩色电视机PT32600，采用LG32英寸等离子屏组件。该产品画质优 异，性能稳定， 电源板型号为PS-7261-1-LF。与LG 以前的42英寸标清屏电源相比，输出的 电压不同，功耗更低。本电源板主要由待机 5V形成电路、功率因数校正电路、高压（VS、
T201的（ 9）-（13）绕组产生的感应脉冲经。D201整流、C202派波后，形成16.6V的VCC4 电压，为后级可控16V形成电路供电和可控9V形成电路供电。 T201的（9）-（11）绕组
产生的感应脉冲经D204 整流、C210 和C211滤波，形成5.5V 的直流电压，为 U203（KIA278RO5PI）、 U204（KIA378RO5PI）和U205（KIA278RO5PI）供电。同时，该 电压还经R215 限流、ZD202 稳压、C708 滤波后，形成电压VDD，为电源管理架成电路IC701

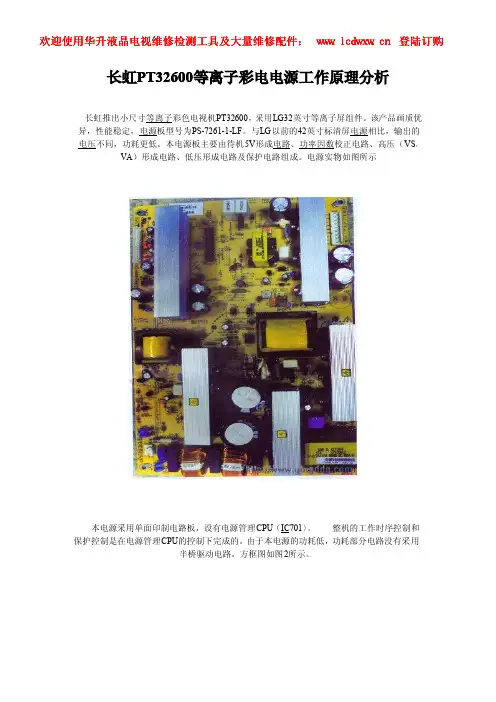

VA）形成电路、低压形成电路及保护电路组成。电源实物如图所示
本电源采用单面印制电路板，设有电源管理CPU（IC701）。 整机的工作时序控制和 保护控制是在电源管理CPU的控制下完成的。由于本电源的功耗低，功耗部分电路没有采用
半桥驱动电路。方框图如图2所示。
一、进线抗干扰电路 进线抗干扰电路主要包含有进线过压保护电路、进线滤波电路。 1.进线过压保护电 路当从插座 SC101 输入的电压过高时。压敏电阻 VA101 的两端电压升高，当电压超过其保 护电压值时，流过 VA101 两端的电流陡然增大，使 F101（6.3A）因过流而熔断，从而保护 后级电路不会因电压过高而损坏。 2.进线滤波电路进线滤波器（EMI 滤波器）必须是双 向性的滤波器，一方面滤除电网输入设备的电磁干扰，另一方面避免电子设备产生的 噪声 反馈回电网。从噪声特点看，噪声干扰分为差模干扰和共模干扰两种。差模干扰是两条电源 线之间的噪声，共模干扰则是两条电源线对地的噪声。因此，进线滤波器应对差模干扰和共 模干扰都有滤波作用。 本机的进线滤波电路由 C101、LF101、C105、C104、LF102 组 成双兀型滤波网络。LF101 和 LF102 是共模线圈，组成两级共模滤波网络。滤除电网或电 源自身产生的对称干扰信号，在共模干扰时，干扰电流在共模线圈内产生的 磁通相反，对共 模信号产生抑制作用，而对差模没有抑制作用。 C101 、C102 、C103 、C104 、C105 、C106 、 C107 组成不平衡滤波网络，滤除电网或电源产生的不对称干扰信号。电路中，C102、C103、 C106、C107 是安全电容。要求耐压值很高。其中， C101、C104、C105 是 X（差模滤波） 电容，C102、C103、C106、C107 是 Y（共模滤波）电容。相关电路如图 3 所示。
功能 电压输入，最高电压可输入 35V。 电压输出，本例输出5V电压。 地。 控制信号输入，高于2V时Vo有输出。
就会工作在打嗝保护模式，（6）脚电压就会在5.8V～12.6V之间跳变。 4.低电压输出电
路
低电压输出电路主要包含有受控 16V形成电路、受控 9V形成电路、 5V SC形成电路、
STBY5V形成电路和15V形成电路。 （1）STBYSV形成电路STBY5V形成电路主要由KEC
公司生产的可控稳压输出KIA278Rxx系列集成电路组成，它的特点如下： 1）输出电流
二、待机电压形成电路 待机电压形成电路使用安森美公司生产的 NCP1271 作为初级控制器。NCP1271 是安森美 新一代固定频率PWM电流模式反激控制器。该器件集成高电压启动、软跳过模式，实现了 出色的待机功耗，同时保持输出噪音到最低限度。 引脚功能见表1，内部功能方框图如
图4。
1.待机启动电路 当插上交流220V电源后。AC220V 电压经插座SC101送入到电源板上的两级进线抗干扰 电路进行抗干扰滤波后，送入全桥整流桥堆D101整流，TH601、TH602限流、C617、C618 滤波。TH601和TH602是热敏电阻，冷机时阻值比较大，热机后阻值为0Ω，防止冷机时冲击 电流过大，损坏保险丝F101 。300V 不稳定直流电压经 R151 限流后分成两路：一路经开关 变 压器T201（6）-（7）绕组加到Q151的漏极；另一路经R152加到ICl51（NCP1271）（ 8）脚 （HV）。经内部高压恒流源电路向IC151（6）脚外接电容C154充电，C154上充得的电压逐 渐升高达到5.8V 时，内部振荡器工作，从IC151（5）脚输出PWM驱动脉冲，C154 上的电压 继续上升。但是，由于内部耗电的上升，C154上的电压上升变慢，如果此时VCC工作电压 没有加过来，电源就会工作在打嗝模式。 当IC151（5）脚输出的PWM脉冲为商电平时， 高电平信号经R156 、R157 分压后加到场效应功率管 Q151 的栅极，Q151 导避。300V 不稳定直 流电压经T201（6）-（7）绕组、Q151的漏极/源极、Rl58到地，T201（6）-（7）绕 组储能 。 当IC151（5）脚输出是低电平时，Q151的栅极电荷经D151、R154、R156到IC151（5） 脚 ， Q151截止。T201（6）-（7）绕组储存的磁能经次级绕组感应放电，次级各绕组感应的脉冲 经过流管输出不同的直流电压。其中，（1）-（2）绕组感应的脉冲经D156整流，C156滤波 后形成电压VCC1，为后级热地部分供电。VCC1 压经 Ql52（KTC3209）、 R161（10kΩ）、 ZD153 （15V ）稳压成14.3V 的VCC2 电压，为热地部分的检测电路供电。 VCG2 电压经D154 隔离、C154滤波后加到IC151（6）脚，为IC151正常工作供电。当加到IC151（6）脚电压高 于12.6V时，高压恒流源电路关闭，IC151进入正常工作状态。相关电路如图 5所示。
3.待机5V形成电路的保护电路
待机5V形成电路的保护是否起控，主要由IC151（2）、（ 3）、（ 6）脚输入的电压来决定。
（1）开环保护
当待机5V形成电路的稳压回路开环时，输出电压升高，次级感应的电压也跟着升高，
但是，经Q152和ZD153组成的稳压电路稳压后，电压不会上升， IC151（6）脚电压不会异
