(完整版)阀门种类

常用阀门类型阀门是工业生产中常见的设备，用于控制流体的流动和压力。

常用阀门类型包括截止阀、调节阀、止回阀、球阀、蝶阀、闸阀和安全阀等。

本文将逐一介绍这些常用阀门类型的特点和应用。

1. 截止阀截止阀是一种用于控制流体流动的阀门，主要用于开启和关闭管路中的流体。

它具有结构简单、密封性能好的特点，广泛应用于石油、化工、冶金、电力等行业的管道系统中。

截止阀的操作方式有手动、电动和气动等，可根据需要选择不同类型的执行机构。

2. 调节阀调节阀是一种用于控制流体流量和压力的阀门，可以根据需要调节阀门的开启度来控制流体的流量。

调节阀通常用于需要对流体进行精确控制的系统中，如化工生产过程中的调节阀、蒸汽系统中的调节阀等。

调节阀的结构复杂，需要具有较高的精度和可靠性。

3. 止回阀止回阀是一种用于防止流体倒流的阀门，通常安装在管道系统中的泵、压缩机等设备的出口处。

止回阀可以有效阻止流体在管路中倒流，保护设备不受损坏。

止回阀的种类繁多，包括单向止回阀、复式止回阀、卫生止回阀等，可根据需要选择合适的类型。

4. 球阀球阀是一种操作简便、密封性能好的阀门，广泛应用于化工、石油、天然气等领域的管道系统中。

球阀的结构简单，由球体、阀杆和阀体组成，操作灵活方便。

球阀的密封性能好，使用寿命长，是一种常用的阀门类型。

5. 蝶阀蝶阀是一种通过旋转圆盘来控制流体流动的阀门，具有结构简单、操作灵活的特点。

蝶阀适用于大口径管道系统，可以快速开启和关闭，调节流量。

蝶阀通常用于食品、制药、污水处理等行业的管道系统中，是一种常用的阀门类型。

6. 闸阀闸阀是一种用于截断流体的阀门，适用于高压、高温、大口径的管道系统。

闸阀的密封性能好，操作力矩小，结构简单，易于维护。

闸阀通常用于化工、电力、水利等行业的管道系统中，是一种常见的阀门类型。

7. 安全阀安全阀是一种用于保护设备和系统安全的阀门，主要用于控制系统中的压力，当系统压力超过设定值时，安全阀会打开释放压力，保护设备不受损坏。

一、阀门分类1.通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

2.按用途和作用分类调节阀类——主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

止回阀类——用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类——用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全阀类——用于介质超压时的安全保护。

包括各种类型的安全阀。

截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

3.按压力分类真空阀——工作压力低于标准大气压的阀门。

低压阀——公称压力PN 小于1.6MPa的阀门。

中压阀——公称压力PN 2.5－6.4MPa的阀门。

高压阀——公称压力PN10.0－80.0MPa的阀门。

超高压阀——公称压力PN大于100MPa的阀门。

4.按介质温度分类高温阀——t 大于450℃的阀门。

中温阀—120℃小于t 小于450℃的阀门。

常温阀——40℃小于t 小于120℃的阀门。

低温阀——100℃小于t 小于-40℃的阀门。

超低温阀——t 小于-100℃的阀门。

5.按阀体材料分类金属阀体衬里阀门—：衬铅阀门、衬塑料阀门、衬搪瓷阀门。

非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。

阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。

2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

⼗五种常⽤阀门结构及⼯作原理（带⽰意图）阀门有哪些种类？其结构及⼯作原理在这⾥给⼤家分类总结：1.截断阀类主要⽤于截断或接通介质流。

包括闸阀、截⽌阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要⽤于调节介质的流量、压⼒等。

包括调节阀、节流阀、减压阀等。

3.⽌回阀类⽤于阻⽌介质倒流。

包括各种结构的⽌回阀。

4.分流阀类⽤于分离、分配或混合介质。

包括各种结构的分配阀和疏⽔阀等。

5.安全阀类⽤于介质超压时的安全保护。

包括各种类型的安全阀。

⼀、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是⼀道闸门。

闸阀关闭时，密封⾯可以只依靠介质压⼒来密封，即只依靠介质压⼒将闸板的密封⾯压向另⼀侧的阀座来保证密封⾯的密封，这就是⾃密封。

⼤部分闸阀是采⽤强制密封的，即阀门关闭时，要依靠外⼒强⾏将闸板压向阀座，以保证密封⾯的密封性。

闸阀的种类,按密封⾯配置可分为楔式闸板式闸阀和平⾏闸板式闸阀, 楔式闸板式闸阀⼜可分为: 单闸板式、双闸板式和弹性闸板式；平⾏闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内⽣产闸阀的⼚家⽐较多，连接尺⼨也⼤多不统⼀。

性能特点：优点：1、流动阻⼒⼩。

阀体内部介质通道是直通的，介质成直线流动，流动阻⼒⼩。

2、启闭时较省⼒。

是与截⽌阀相⽐⽽⾔，因为⽆论是开或闭，闸板运动⽅向均与介质流动⽅向相垂直。

3、⾼度⼤，启闭时间长。

闸板的启闭⾏程较⼤，降是通过螺杆进⾏的。

4、⽔锤现象不易产⽣。

原因是关闭时间长。

5、介质可向两侧任意⽅向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端⾯之间的距离)较⼩。

7、形体简单, 结构长度短，制造⼯艺性好，适⽤范围⼴。

8、结构紧凑，阀门刚性好，通道流畅，流阻数⼩，密封⾯采⽤不锈钢和硬质合⾦，使⽤寿命长，采⽤PTFE填料．密封可靠．操作轻便灵活．缺点：密封⾯之间易引起冲蚀和擦伤，维修⽐较困难。

外形尺⼨较⼤，开启需要⼀定的空间，开闭时间长。

阀门是控制流体介质的流量、流向、压力、温度等的机械装置，是管道系统中十分重要的部件。

小七今天为大家带来了最全的阀门分类，快来看看吧！下面是小七吐血整理的阀门分类，没有比这个更全的吧？1.按压力分类真空阀门：PN低于标准大气压低压阀门：PN ≤ 1.6 MPa中压阀门：PN = 2.5-6.4 MPa高压阀门：PN = 10-80 MPa超高压阀门：PN ≥ 100 MPaps：PN指公称压力，即阀门在基准温度下允许的最大工作压力。

2.按介质工作温度分类高温阀门：t ＞ 450 ℃中温阀门：120 ℃＜ t ≤ 450 ℃常温阀门：-30 ℃≤ t ≤ 120 ℃低温阀门：t ＜ -30 ℃3.按公称通径分类小口径阀门：DN ＜ 40 mm中口径阀门：DN = 40 - 300 mm大口径阀门：DN = 350 - 1200 mm 特大口径阀门：DN ≥ 1400 mm4.按驱动方式分类手动阀门：借助手轮、手柄、杠杆或链轮等，由人力驱动，传递较大的力矩时，装有齿轮等减速装置。

电动阀门：用电动机、电磁或其他电气装置驱动。

液动阀门：借助液体（水、油等液体介质）驱动。

气动阀门：借助压缩空气驱动。

5.按用途分类01闸阀指关闭件（闸板）沿通道中心线的垂直方向移动的阀门。

在管道上主要作截断用，也具有一定的调节流量的性能。

特点：1.流体阻力小。

2.启闭力矩小。

3.介质流动方向不受限制。

4.结构长度较短。

5.密封性能好。

6.密封面易损伤。

7.启闭时间长，高度大。

8.结构复杂零件较多，制造与维修较困难。

按阀板构造分类：明杆闸阀：阀杆螺纹及螺母不与介质接触，不受介质温度的腐蚀性的影响，开启程度明显易见，因而得到广泛应用。

暗杆闸阀：螺杆螺纹及螺母与介质接触，受介质温度和腐蚀性影响，但阀的高度尺寸较小。

暗杆闸阀适用于非腐蚀性介质及外界环境条件较差的场合。

按阀体内通道直径是否一致分：缩径闸阀：阀座处的通径小于法兰连接处的通径。

阀门的种类有哪些（一）引言概述：阀门是常见的工业设备，在各个领域都有广泛的应用。

本文将介绍阀门的种类，深入探讨每种阀门的特点和应用场景。

正文内容：一、截止阀1. 气动截止阀：通过气动装置控制阀盖的上下运动来控制气体的流动。

2. 电动截止阀：通过电机驱动阀盖实现打开和关闭的操作，可远程控制。

3. 手动截止阀：通过手动操作阀盖来控制介质的流通。

二、球阀1. 固定球阀：球体为固定结构，通过旋转阀体来实现介质的开关。

2. 浮动球阀：球体可以在阀体内部浮动，能够自动调节不同介质流量。

3. 弹性球阀：采用特殊材料球体，可以承受高压，广泛用于石油和化工行业。

三、蝶阀1. 常规蝶阀：通过旋转阀体来控制流体流通，结构简单，价格较低。

2. 三偏蝶阀：在旋转操作基础上增加了角度偏移，可以更精确地调节流量。

3. 双偏蝶阀：通过双偏角设计，降低压降和摩擦，使流体流通更加顺畅。

四、安全阀1. 弹簧安全阀：通过弹簧的压力来调节介质的流通，具有自动控制和安全保护的功能。

2. 气动安全阀：通过气动装置控制阀门打开和关闭，应用于高温、高压的工况。

3. 重力安全阀：利用阀体自身的重力来控制流体流通，适用于低压系统。

五、调节阀1. 常规调节阀：通过旋转阀体来调节流体流量，可实现手动和远程自动控制。

2. 气动调节阀：通过气动装置控制阀门的运动，可实现精确的流量调节。

3. 电动调节阀：采用电机驱动，可实现远程、高精度的流量和压力调节。

总结：阀门种类繁多，每种阀门都有其特定的应用场景和特点。

了解不同类型的阀门可以帮助选择适合特定工况的阀门，以确保工业设备的正常运行和安全性。

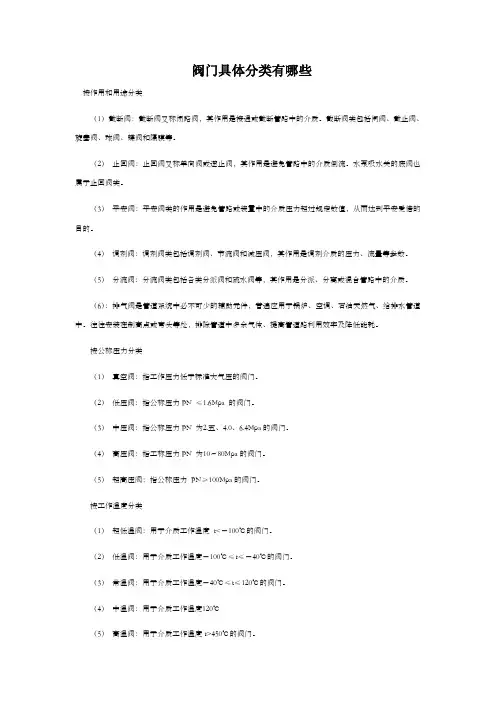

阀门具体分类有哪些按作用和用途分类（1）截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

（2）止回阀：止回阀又称单向阀或逆止阀，其作用是避免管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

（3）平安阀：平安阀类的作用是避免管路或装置中的介质压力超过规定数值，从而达到平安爱惜的目的。

（4）调剂阀：调剂阀类包括调剂阀、节流阀和减压阀，其作用是调剂介质的压力、流量等参数。

（5）分流阀：分流阀类包括各类分派阀和疏水阀等，其作用是分派、分离或混合管路中的介质。

（6）：排气阀是管道系统中必不可少的辅助元件，普遍应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路利用效率及降低能耗。

按公称压力分类（1）真空阀：指工作压力低于标准大气压的阀门。

（2）低压阀：指公称压力PN ≤1.6Mpa 的阀门。

（3）中压阀：指公称压力PN 为2.五、4.0、6.4Mpa的阀门。

（4）高压阀：指工称压力PN 为10～80Mpa的阀门。

（5）超高压阀：指公称压力PN≥100Mpa的阀门。

按工作温度分类（1）超低温阀：用于介质工作温度t<－100℃的阀门。

（2）低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

（3）常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

（4）中温阀：用于介质工作温度120℃（5）高温阀：用于介质工作温度t>450℃的阀门。

按驱动方式分类（1）自动阀是指不需要外力驱动，而是依托介质自身的能量来使阀门动作的阀门。

如平安阀、减压阀、疏水阀、止回阀、自动调剂阀等。

（2）动力驱动阀：动力驱动阀能够利用各类动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助紧缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

另外还有以上几种驱动方式的组合，如气-电动阀等。

（3）手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。

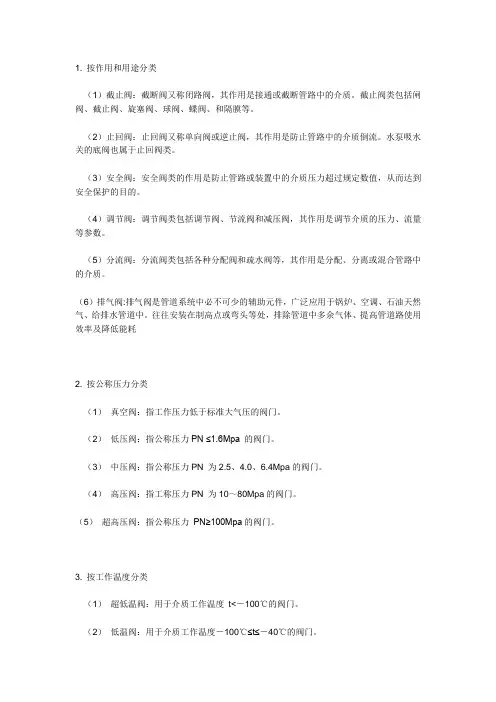

1. 按作用和用途分类（1）截止阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截止阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀、和隔膜等。

（2）止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

（3）安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

（4）调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

（5）分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

（6）排气阀:排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗2. 按公称压力分类（1）真空阀：指工作压力低于标准大气压的阀门。

（2）低压阀：指公称压力PN ≤1.6Mpa 的阀门。

（3）中压阀：指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

（4）高压阀：指工称压力PN 为10～80Mpa的阀门。

（5）超高压阀：指公称压力PN≥100Mpa的阀门。

3. 按工作温度分类（1）超低温阀：用于介质工作温度t<－100℃的阀门。

（2）低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

（3）常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

（4）中温阀：用于介质工作温度120℃（5）高温阀：用于介质工作温度t>450℃的阀门。

4. 按驱动方式分类（1）自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

（2）动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

（3）手动阀：手动阀借助手轮、手柄、杠杆、链轮，由人力来操纵阀门动作。

阀门的种类及型号表示方法1、闸阀闸阀也叫闸板阀，是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合，可阻止介质流过，并依靠顶模、弹簧或闸板的模形，来增强密封效果。

它在管路中主要起切断作用。

2、截止阀截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。

3、蝶阀蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单，开闭迅速，切断和节流都能用，流体阻力小，操作省力。

蝶阀，可以做成很大口径。

能够使用蝶阀的地方，最好不要使闸阀，因为蝶阀比闸阀经济，而且调节性好。

目前，蝶阀在热水管路得到广泛的使用。

4、球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

5、旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转，以达到开启与关闭的目的。

它的作用是切断、分田和改变介质流向。

结构简单，外形尺寸小，操作时只须旋转90度，流体阻力也不大。

其缺点是开关费力，密封面容易磨损，高温时容易卡住，不适宜于调节流量。

6、止回阀止回阀是依靠流体本身的力量自动启闭的阀门，它的作用是阻止介质倒流。

它的名称很多，如逆止阀、单向阀、单流门等。

7、减压阀减压阀是将介质压力降低到一定数值的自动阀门，一般阀后压力要小于阀前压力的50%。

减压阀种类很多，主要有活塞式和弹簧薄膜式两种。

8、疏水阀疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。

它的作用是自动排泄不断产生的凝结水，而不让蒸汽出来。

国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门,而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

常用的阀门种类阀门是一种在液体、气体和固体输送管道中调节流量、压力或方向的装置。

阀门作为管道的控制元件，在工业自动化控制中起着重要的作用。

随着工业技术的进步和应用范围的扩大，阀门不断推陈出新，种类繁多，不同的工况需求也需要不同种类的阀门来满足。

本文将介绍一些较常见的阀门种类。

一、截止阀截止阀是一种用于切断流体流动的阀门，通常用于控制介质（气体、液体和蒸汽等）的流量以及使介质流动方向改变。

它具有结构简单、使用方便、密封性好等优点。

一般使用黄铜、钢、铸铁、铸钢等材料来制造。

二、球阀球阀是一种使用球体作为阀门来控制流量的阀门，具有结构紧凑、密封性好、操作轻便等优点。

这种阀门的密封材料一般为PTFE、聚四氟乙烯、丁晴橡胶等。

三、蝶阀蝶阀是一种使用蝶形装置作为阀门来调节介质流量的阀门，具有结构简单、体积小、重量轻等优点。

一般常用于清洁润滑剂、废水、洗涤剂和食品等行业。

它的密封性能较好，开度范围大。

四、止回阀止回阀也叫反向阀，它是一种用于控制介质单向流动的阀门，能够有效地防止介质反向流动和水锤现象的产生。

它的结构比较简单，适用于各种行业。

在防止管道中水锤现象上有效果。

五、调节阀调节阀是一种用于调节介质流量的阀门，具有流量调节准确、操作简便等优点。

在各种工业领域使用广泛，它的操作有手动和自动两种方式。

常用的有角式调节阀、直通式调节阀、直通差压式调节阀等。

六、安全阀安全阀是一种用于防止载体系统在超压情况下破坏设备和威胁使用安全的，自动放压的阀门。

安全阀通常用于蒸汽、空气和气体管道中，也可用于液体管道中。

它的制造标准需在技术文献GB/T12242-2005《安全壳体与密封面标准》中规定。

七、膜片阀八、节流阀节流阀是一种用于控制流量的阀门，其特点是控制介质的流量和速度，使介质在管道中形成一定的压差。

这种阀门的应用范围广泛，从食品、酿造、医药、轻工业到石油、化工、热力等行业都有广泛的应用。

九、旋塞阀旋塞阀也叫偏心旋塞阀，是一种用于调节流量的阀门。

阀门种类大全以及功能介绍（一）闸阀闸阀是作为截止介质使用，在全开时整个流程直通，此时介质运行的压力损失最小。

闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。

不适用于作为调节或节流使用。

对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。

（二）截止阀阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。

截止阀一旦处于开启状态，它的阀座和阀芯密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀芯比较容易修理或更换密封组件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。

截止阀在安装时要注意液体的流动方向（使液体由下向上流经阀门，一般在阀体上用“→”表明流向）。

（三）蝶阀蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹性密封和金属密封两种密封型式。

弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

（四）球阀球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。

球阀的主要特点是本身结构紧凑，易于操作和维修，球阀阀体可以是整体的，也可以是组合式的。

其主要缺点是：不能做精细调节流量之用。

（五）止回阀通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀芯打开；流体反方向流动时，由流体压力和阀芯的自重合阀芯作用于阀座，从而切断流动。

阀门的种类及应用
阀门根据其结构和功能的不同，可以分为多种不同的类型，常见的阀门类型及其应用包括：
1. 截止阀：常用于调节和切断流体介质，在供水、排水、石油和天然气等行业中广泛应用。

2. 闸阀：主要用于切断或调节中、大口径管道中的流体介质，适用于各种工业和民用领域。

3. 止回阀：用于防止流体倒流，常见于给水系统、排污系统、冶金、石油和化工等领域。

4. 蝶阀：以其结构简单、体积小、重量轻、操作方便等特点而广泛应用于给排水、化工、石油、天然气等行业。

5. 气动球阀：以气动执行机构为动力源，适用于自动控制系统中的流体介质调节。

6. 安全阀：用于控制介质压力，保护管道或设备不因压力过高而受损，广泛应用于化工、石油、冶金和电力等工业领域。

7. 调节阀：用于在工业过程中调节流量、压力、液位等参数的阀门，广泛应用于石油、化工、冶金、电力等行业。

8. 膜阀：以其密封性好、维修简便等特点而广泛应用于食品、医药、化工等工业领域。

9. 球阀：以其结构简单、密封可靠、操作灵活等特点而广泛应用于石油、化工、冶金等工业领域。

10. 柱塞阀：常用于高温、高压工况下的流体介质切断和调节，广泛应用于化工、石油、冶金等领域。

这里只列举了一些常见的阀门类型及其应用，实际上还存在多种其他类型的阀门，具体的选择需要根据实际工况和介质特性来确定。

阀门有哪些种类?其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等.2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3。

止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等.5。

安全阀类用于介质超压时的安全保护.包括各种类型的安全阀.一、闸阀靠阀板的上下移动,控制阀门开度.阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封.大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式.按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一.性能特点:优点：1、流动阻力小.阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力.是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的.4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动,易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离）较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广.8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难.外形尺寸较大,开启需要一定的空间,开闭时间长。

各种阀门种类及原理（图）1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门,而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

阀门型号及含义说明（2021年整理）
阀门是一种用来控制流体（液体、气体、蒸汽等）流动的装置，广泛应用于工业生产、建筑、市政供水、石油、化工、冶金、电力等领域。

不同型号的阀门有不同的结构和功能，下面是一些常见的阀门型号及其含义说明（2021年整理）：
1. 球阀（Ball Valve）：球阀通过旋转球体来控制流体的开关，可以实现快速关断和启动。

2. 蝶阀（Butterfly Valve）：蝶阀的厚度小、结构简单，通过
转动盘状的蝶板来控制流体的开关。

3. 闸阀（Gate Valve）：闸阀通过升降阀杆和滑动门板的相对
运动来控制流体的开关。

4. 截止阀（Globe Valve）：截止阀通过上下移动的阀芯来控
制流体的开关和调节。

5. 止回阀（Check Valve）：止回阀通过阀瓣的反向压力来防
止流体倒流。

6. 调节阀（Control Valve）：调节阀可以根据需要调节流体的
流量、压力和温度等参数。

7. 安全阀（Safety Valve）：安全阀通常用于保护设备或管道
系统，在压力超过设定值时自动打开以减压。

8. 气动阀（Pneumatic Valve）：气动阀通过气动执行器来控制阀门的开关，广泛用于自动化控制系统中。

9. 电动阀（Electric Valve）：电动阀通过电动执行器来控制阀门的开关，适用于需要远程控制和反馈的场合。

10. 水力控制阀（Hydraulic Control Valve）：水力控制阀根据管路中的水压变化来控制其开关状态。

阀门种类汇总1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

1. 闸阀闸阀也叫闸板阀，是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致，相互贴合，可阻止介质流过, 并依靠顶模、弹簧或闸板的模形，来增强密封效果。

它在管路中主要起切断作用。

它的优点是 : 流体阻力小，启闭省劲，可以在介质双向流动的情况下使用, 没有方向性，全开时密封面不易冲蚀, 结构长度短，不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类，一是明杆式 , 二是暗杆式.按闸板构造分 , 也分两类 , 一是平行 , 二是模式.2. 截止阀截止阀, 也叫截门，是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用，开启高度不大，制造容易, 维修方便, 不仅适用于中低压，而且适用于高压。

它的闭合原理是, 依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀，同时流体阻力大, 长期运行时，密封可靠性不强。

截止阀分为三类：直通式、直角式及直流式斜截止阀。

3。

蝶阀蝶阀也叫蝴蝶阀，顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘，围绕阀座内的一个轴旋转, 旋角的大小，便是阀门的开闭度.蝶阀具有轻巧的特点，比其他阀门要节省材料，结构简单, 开闭迅速, 切断和节流都能用，流体阻力小，操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4。

球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

球阀分两类，一是浮动球式, 二是固定球式.5。

旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转，以达到开启与关闭的目的。

它的作用是切断、分田和改变介质流向。
