气体传感器进行量程标定的方法

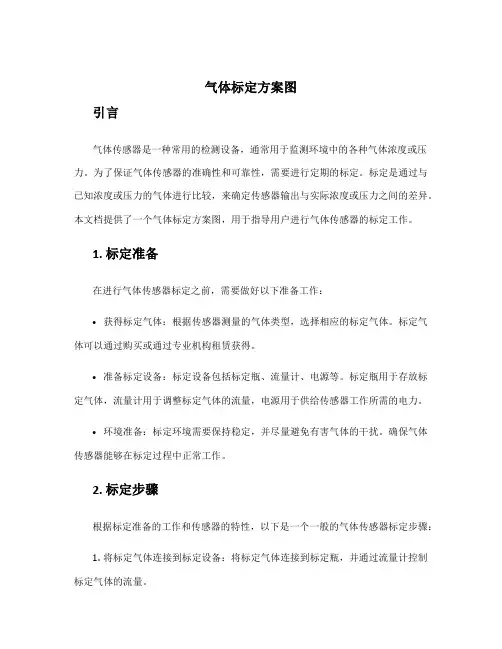

气体标定方案图引言气体传感器是一种常用的检测设备，通常用于监测环境中的各种气体浓度或压力。

为了保证气体传感器的准确性和可靠性，需要进行定期的标定。

标定是通过与已知浓度或压力的气体进行比较，来确定传感器输出与实际浓度或压力之间的差异。

本文档提供了一个气体标定方案图，用于指导用户进行气体传感器的标定工作。

1. 标定准备在进行气体传感器标定之前，需要做好以下准备工作：•获得标定气体：根据传感器测量的气体类型，选择相应的标定气体。

标定气体可以通过购买或通过专业机构租赁获得。

•准备标定设备：标定设备包括标定瓶、流量计、电源等。

标定瓶用于存放标定气体，流量计用于调整标定气体的流量，电源用于供给传感器工作所需的电力。

•环境准备：标定环境需要保持稳定，并尽量避免有害气体的干扰。

确保气体传感器能够在标定过程中正常工作。

2. 标定步骤根据标定准备的工作和传感器的特性，以下是一个一般的气体传感器标定步骤：1.将标定气体连接到标定设备：将标定气体连接到标定瓶，并通过流量计控制标定气体的流量。

2.让传感器预热：将传感器与电源连接，并预热一段时间，通常在10-15分钟左右。

预热的目的是使传感器达到稳定的工作状态。

3.设置标定点：根据传感器的工作范围和需要标定的浓度范围，设置标定点。

一般来说，至少需要3个标定点，分别涵盖传感器的最低、最高和中间范围。

4.标定传感器：将传感器与标定设备连接，并将标定气体使其流经传感器。

记录传感器输出的测量值，并与标定气体的实际浓度进行比较。

5.调整传感器：根据传感器输出值和实际浓度的差异，调整传感器的校准系数。

不同型号的传感器校准方法可能不同，可以参考传感器的技术规格说明书或咨询厂家获取更具体的调整步骤。

6.验证标定结果：在完成传感器标定后，使用已知浓度的气体进行验证，确认标定结果的准确性。

如果验证结果不符合预期，需要重新进行标定或调整传感器。

3. 标定注意事项在进行气体传感器标定时，需要注意以下事项：•安全操作：标定气体中可能存在有害气体，需要采取相应的安全措施，确保操作人员的安全。

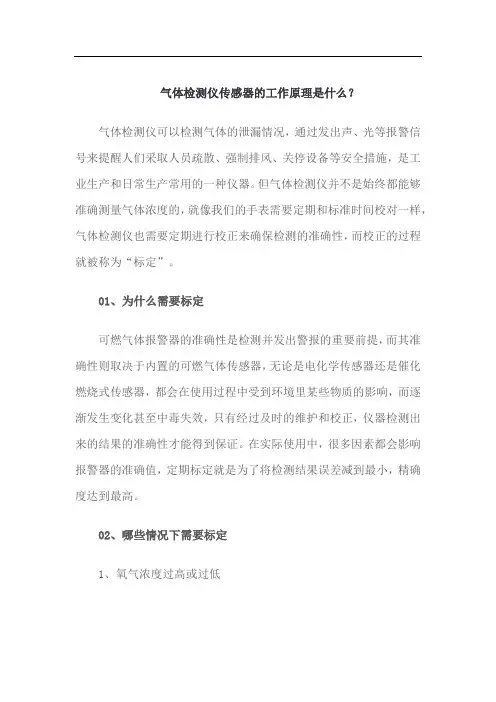

气体检测仪传感器的工作原理是什么？气体检测仪可以检测气体的泄漏情况，通过发出声、光等报警信号来提醒人们采取人员疏散、强制排风、关停设备等安全措施，是工业生产和日常生产常用的一种仪器。

但气体检测仪并不是始终都能够准确测量气体浓度的，就像我们的手表需要定期和标准时间校对一样，气体检测仪也需要定期进行校正来确保检测的准确性，而校正的过程就被称为“标定”。

01、为什么需要标定可燃气体报警器的准确性是检测并发出警报的重要前提，而其准确性则取决于内置的可燃气体传感器，无论是电化学传感器还是催化燃烧式传感器，都会在使用过程中受到环境里某些物质的影响，而逐渐发生变化甚至中毒失效，只有经过及时的维护和校正，仪器检测出来的结果的准确性才能得到保证。

在实际使用中，很多因素都会影响报警器的准确值，定期标定就是为了将检测结果误差减到最小，精确度达到最高。

02、哪些情况下需要标定1、氧气浓度过高或过低在氧气不足的大气环境中对可燃气体进行检测，可能造成可燃气体浓度数低于实际浓度；反之，在氧气过足的环境中进行检测时，检出的浓度数又可能高于实际浓度。

在这种情况下，就需要对检测仪进行标定，来达到准确测量的目的了。

2、可燃气体检测仪的重新标定当气体浓度过高导致可燃气体检测仪显示“超量程”时，则需重新标定。

如在使用可燃气体探测器过程中，仪器的量程为0-100%LEL，而实际的浓度高于100%的情况下就会造成超量程的现象，这个时候就需要重新对气体探测器进行标定。

硅酮化合物的水蒸气或其他已知杂质可能会影响可燃气体探测器的正常运行，导致其读数低于实际气体浓度。

如果仪器在硅酮化合物的水蒸气环境中使用过，为确保测量的准确，在下次使用前也幼重新标定仪器。

03、如何进行标定根据每种检测气体的爆炸下限，我们需要有针对性的进行标定。

拿氢气报警器来说，我们首先要把氢气的标准气体制作完成，将气敏元件或应用产品在额定工作条件下通电老化一段时间(一般不少于2小时，最好24小时以上)使元件阻值充分稳定。

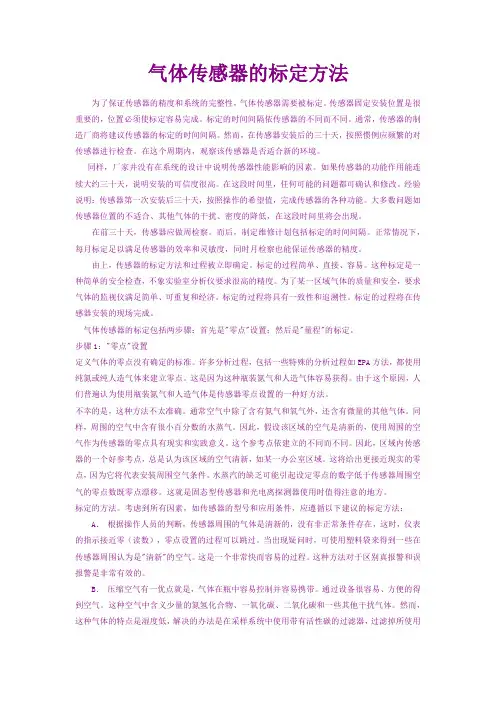

气体传感器的标定为了保证传感器的精度和系统的完整性，气体传感器需要被标定。

传感器固定安装位置是很重要的，位置必须使标定容易完成。

标定的时间间隔依传感器的不同而不同。

通常，传感器的制造厂商将建议传感器的标定的时间间隔。

然而，在传感器安装后的三十天，按照惯例应频繁的对传感器进行检查。

在这个周期内，观察该传感器是否适合新的环境。

同样，厂家并没有在系统的设计中说明传感器性能影响的因素。

如果传感器的功能作用能连续大约三十天，说明安装的可信度很高。

在这段时间里，任何可能的问题都可确认和修改。

经验说明：传感器第一次安装后三十天，按照操作的希望值，完成传感器的各种功能。

大多数问题如传感器位置的不适合、其他气体的干扰、密度的降低，在这段时间里将会出现。

在前三十天，传感器应做周检察。

而后，制定维修计划包括标定的时间间隔。

正常情况下，每月标定足以满足传感器的效率和灵敏度，同时月检察也能保证传感器的精度。

由上，传感器的标定方法和过程被立即确定。

标定的过程简单、直接、容易。

这种标定是一种简单的安全检查，不象实验室分析仪要求很高的精度。

为了某一区域气体的质量和安全，要求气体的监视仪满足简单、可重复和经济。

标定的过程将具有一致性和追溯性。

标定的过程将在传感器安装的现场完成。

气体传感器的标定包括两步骤：首先是"零点"设置；然后是"量程"的标定。

步骤1："零点"设置定义气体的零点没有确定的标准。

许多分析过程，包括一些特殊的分析过程如EPA方法，都使用纯氮或纯人造气体来建立零点。

这是因为这种瓶装氮气和人造气体容易获得。

由于这个原因，人们普遍认为使用瓶装氮气和人造气体是传感器零点设置的一种好方法。

不幸的是，这种方法不太准确。

通常空气中除了含有氮气和氧气外，还含有微量的其他气体。

同样，周围的空气中含有很小百分数的水蒸气。

因此，假设该区域的空气是清新的，使用周围的空气作为传感器的零点具有现实和实践意义。

气压传感器的使用方法和校准步骤气压传感器是一种广泛应用于工业、农业、航空等领域的重要测量设备。

它能够实时感知和测量气体压力，帮助我们获取生产和研究过程中的重要数据。

但是，如果不正确使用和校准气压传感器，可能会导致数据不准确，从而影响工作的效果。

下面将详细介绍气压传感器的使用方法和校准步骤。

首先，正确安装气压传感器是保证其准确工作的重要前提。

在进行安装前，我们需要仔细阅读传感器的使用说明书，并选取合适的安装位置。

一般来说，传感器应尽量避免暴露在强光、高温、强电磁干扰等环境下。

此外，传感器的连接线路也需要正确接入，以确保传感器与测量仪器之间的正常通信。

其次，使用气压传感器前需要进行校准。

校准是调整传感器输出与实际气体压力值之间的关系，以确保测量结果的准确性。

校准步骤主要包括零点校准和量程校准。

零点校准是使传感器在无气压作用下的输出为零。

具体操作可在无气压的环境下，将传感器连接到校准设备上，并按照设备的操作指南进行校准。

在校准过程中，我们需要确保传感器与校准设备的连接可靠，并且校准设备本身的准确性。

量程校准是通过将传感器暴露在不同压力下，校准其输出与实际压力值之间的关系。

具体操作可参考校准设备的操作指南，逐步调整设备产生的压力值，并记录传感器输出的数值。

在校准过程中，我们需要确保传感器暴露在稳定的压力环境下，以保证校准的准确性。

此外，对于一些高精度要求的应用，还可以参考国家或行业标准，选择相应的校准方法和设备。

在日常使用中，我们还需要注意一些细节以确保气压传感器的准确性和稳定性。

首先，避免在传感器附近进行强烈的冲击或振动，以免影响其正常工作。

其次，定期清洁传感器的表面，防止灰尘或污物对其测量结果的影响。

另外，注意传感器的温度环境，避免超过其工作温度范围。

最后，定期检查传感器连接线路是否异常，以免由于连接问题导致测量结果不准确。

在使用气压传感器时，我们还需要了解其适用范围和使用注意事项。

不同类型的气压传感器适用于不同的气体压力范围和工作环境，因此在选择和使用时需要根据具体需求进行选择。

甲烷气体传感器（型号：MH-441D）使用说明书版本号：1.0实施日期：2020.09.14郑州炜盛电子科技有限公司Zhengzhou Winsen Electronic Technology Co.,Ltd声明本说明书版权属郑州炜盛电子科技有限公司（以下称本公司）所有，未经书面许可，本说明书任何部分不得复制、翻译、存储于数据库或检索系统内，也不可以电子、翻拍、录音等任何手段进行传播。

感谢您使用炜盛科技的系列产品。

为使您更好地使用本公司产品，减少因使用不当造成的产品故障，使用前请务必仔细阅读本说明书并按照所建议的使用方法进行使用。

如果您不依照本说明书使用或擅自去除、拆解、更换传感器内部组件，本公司不承担由此造成的任何损失。

您所购买产品的颜色、款式及尺寸以实物为准。

本公司秉承科技进步的理念，不断致力于产品改进和技术创新。

因此，本公司保留任何产品改进而不预先通知的权力。

使用本说明书时，请确认其属于有效版本。

同时，本公司鼓励使用者根据其使用情况，探讨本产品更优化的使用方法。

请妥善保管本说明书，以便在您日后需要时能及时查阅并获得帮助。

郑州炜盛电子科技有限公司MH-441D 甲烷气体传感器产品描述MH-441D 甲烷气体传感器是一款通用型智能红外气体传感器（以下简称传感器），运用非色散红外（NDIR ）原理对空气中存在的甲烷气体进行检测，具有很好的选择性，无氧气依赖性；该传感器是将成熟的红外吸收气体检测技术与微型机械加工、精良电路设计紧密结合而制作出的小巧型高性能传感器。

使用方便，可直接用来替代催化燃烧元件，广泛应用于存在甲烷及爆炸性气体的各种场合。

传感器特点 高灵敏度、高分辨率、低功耗、响应时间快 提供UART 、模拟电压等多种输出方式温度补偿，卓越的线性输出，优异的稳定性、使用寿命长抗水汽干扰、不中毒，可直接替换催化燃烧原理传感器主要应用暖通制冷与室内空气质量监控工业过程及安全防护监控农业及畜牧业生产过程监控技术指标表1产品型号MH-441D 检测气体甲烷工作电压 3.6～5V DC (需由安全栅供电)平均电流＜85mA测量范围0～10%Vol 范围内可选（详见表2）接口电平3.0V输出信号UART0.4～2V （需经过安全栅输出）预热时间3min 响应时间T90＜30s 工作温度-20～60℃工作湿度0～95%RH （无凝结）外形尺寸Φ20×22.2mm重量35g 寿命＞5年防护等级IP54电源端、通讯端本安参数Ui=7.5VDC ，Ii=265mA ，Pi=0.5W ，Ci=10μF ，Li=0mH图1:传感器结构图常用量程和精度表2气体名称分子式量程分辨率小数位备注甲烷CH 40～5.00%Vol0.01%Vol 2位温度补偿0～10.00%Vol 2位100%LEL1%LEL无产品尺寸图图2：产品尺寸图引脚定义MH-441D 引脚定义表3引脚名称引脚说明Pin 2V+电压输入Pin 1GND Pin 4Vout (0.4～2V)Pin 3UART （RXD ）0～3.0V 数据输入Pin 5UART （TXD ）0～3.0V 数据输出图3：引脚定义模拟电压输出Vout 输出电压范围（0.4～2V ），对应气体浓度（0～满量程）。

voc在线分析仪的标定方法voc在线分析仪是一个非常灵敏的在线voc检测仪器，它能检测ppm甚至ppb级别的VOC气体的浓度，检测原理主要有PID光离子化检测原理及FID氢火焰离子化检测原理。

通常VOC检测仪的校零目的，就是确定重要气体存在的背景信号。

零点信号包括电子空白信号和校零环境新鲜空气的信号。

理论上讲，在零点校准过程中，包括电子空白信号和校零环境新鲜空气信号都应该被取消。

所以，新鲜空气应该被用作零点校准的校零气体。

重点介绍voc在线分析仪的标定方法voc在线分析仪标定时间：voc在线监测系统核心检测部件采用的是PID气体传感器，由于气体传感器本身的原因，固定式在线voc检测仪在长时间的工作时，检测结果可能会出现漂移、误差等，所以就需要定期进行标定。

当对检测仪进行标定时，需要使用到标准气体。

通常标点时间可为半年一次、一年一次。

标点的时间越短，次数越多，仪器的准确度就不易受干扰。

准备好固定式VOC气体检测仪、显示屏、标气罩、流量计、减压阀、标准气体等。

voc在线分析仪标定方法：当标定固定式VOC检测仪时，需要知道该固定式VOC检测仪的检测量程，根据检测量程配标准气体，进行标定时使用标准气体进行验证。

VOC在线监测仪标定步骤：（1）零点调整完成后，拿出标定装置，固定式VOC气体检测仪、标气罩、流量计、减压阀、标准气体、气管等。

（2）将标定罩套在VOC检测仪的气杯上，打开标准气体的阀门，将标准气体流量调到400-500ml/min左右。

（3）标准气体进入到VOC检测仪的气室中时，VOC仪器上将显示标准气体浓度。

（4）屏幕上的数值稳定一段时间后，大概1-3min左右，看显示屏上显示的数值是否与标气数值是否一致。

（5）如果数值有偏差，按下“确认”键，将“菜单”移到“量程”界面，按下“确认”键进入。

（6）通过左、右移动键将数值调整到与标准气体一致，然后按下“确认”键。

（7）屏幕显示“OK”字样，即标定完成。

传感器常见参数解析:1.测量范围在允许误差限内被测量值的范围。

2.量程测量范围上限值和下限值的代数差。

3.精确度被测量的测量结果与真值间的一致程度。

4.重复性在所有下述条件下，对同一被测的量进行多次连续测量所得结果之间的符合程度：相同测量方法、相同观测者、相同测量仪器、相同地点、相同使用条件、在短时期内的重复。

5.分辨力传感器在规定测量范围圆可能检测出的被测量的最小变化量。

6.阈值能使传感器输出端产生可测变化量的被测量的最小变化量。

7.零位使输出的绝对值为最小的状态，例如平衡状态。

8.激励为使传感器正常工作而施加的外部能量(电压或电流)。

9.最大激励能够施加到传感器上的激励电压或电流的最大值。

10.输入阻抗在输出端短路时，传感器输入的端测得的阻抗。

11.输出有传感器产生的与外加被测量成函数关系的电量。

12.输出阻抗在输入端短路时，传感器输出端测得的阻抗。

13.零点输出所加被测量为零时传感器的输出。

14.滞后在规定的范围内，当被测量值增加和减少时，输出中出现的最大差值。

15.迟后输出信号变化相对于输入信号变化的时间延迟。

16.漂移在一定的时间间隔内，传感器输出中与被测量无关的不需要的变化量。

17.零点漂移在规定的时间间隔及室内条件下零点输出时的变化。

18.灵敏度传感器输出量的增量与相应的输入量增量之比。

19.灵敏度漂移由于灵敏度的变化而引起的校准曲线斜率的变化。

20.热灵敏度漂移由于灵敏度的变化而引起的灵敏度漂移。

21.热零点漂移由于周围温度变化而引起的零点漂移。

22.线性度校准曲线与某一规定只限一致的程度。

23.非线性度校准曲线与某一规定直线偏离的程度。

24.长期稳定性传感器在规定的时间内仍能保持不超过允许误差的能力。

25.固有频率在无阻力时，传感器的自由(不加外力)振荡频率。

26.响应输出时被测量变化的特性。

27.补偿温度范围使传感器保持量程和规定极限内的零平衡所补偿的温度范围。

28.蠕变当被测量机器多有环境条件保持恒定时，在规定时气体传感器的分类最近，工控传感器论坛上关于气体传感器的分类的帖子好像颇受欢迎，但是遗憾的是，内容不尽详细，本人在此略谈一二，希望对这一讨论有所裨益！国家标准GB7665-87 ，对传感器的定义是：传感器是能感受规定被测量并按照一定规律转换成可用输出信号的器件或装置。

气体传感器校准方法1、气体传感器校准的意义随着人们对生活品质要求的不断提高，气体传感器在各种场合得到了广泛应用，如环保检测、医疗诊断、工业控制等领域。

然而，对于任何一款传感器，除了要有高灵敏度、低功率消耗、小尺寸等“硬件指标”，还必须保证其稳定性和准确性，才能保证实际应用中的可靠性。

而这就要求在购买后，对气体传感器进行一定的校准，以检验其准确度是否达到标准。

因此，气体传感器的校准显得尤为重要。

2、气体传感器校准的分类气体传感器校准的方法一般分为以下两种：*零点校准：在气体传感器空气中不含目标气体时，将输出信号调整为设定的零点值，即校准传感器在无气体情况下的输出值。

*标定校准：根据目标气体的浓度进行校准，以确保传感器输出浓度与实际浓度之间的误差极小。

实际应用中，针对不同的气体传感器类型和所用场景，可能会采用不同的校准方式。

3、气体传感器校准的步骤*第一步：检查设备的基本状况。

在校准传感器之前，应确保设备的工作状态、环境温度等基本参数在正常范围内，以保证校准结果的准确性。

*第二步：进行零点校准。

将传感器置于室内空气中，调整传感器信号输出值为零，并将零点值记录下来。

*第三步：进行标定校准。

使用标准气体浓度标定器与传感器联通，并通过标定器设置预定的气体浓度，记录传感器的输出值。

*第四步：校准后的数据处理。

计算传感器输出值与标定浓度之间的误差，进行数据处理，校准传感器输出结果。

如果误差较大，需要重新进行校准，直到满足精度要求。

4、气体传感器校准的注意事项*气体传感器的校准一般需要专门的设备，因此应在专业人员的指导下操作，以免造成损失。

*校准的间隔时间一般视传感器类型和应用场景而定，但通常不建议超过6个月，以确保传感器准确度的可靠性。

*在数量可行的情况下，应当保证每台传感器在校准前后的应用环境尽可能恒定，以避免参数变化对校准误差的影响。

*校准过程中，应避免光线、电磁波等外界干扰对传感器输出信号的影响，同时应严格遵守安全操作规程，确保操作人员的人身安全。

气体传感器的标定方法为了保证传感器的精度和系统的完整性，气体传感器需要被标定。

传感器固定安装位置是很重要的，位置必须使标定容易完成。

标定的时间间隔依传感器的不同而不同。

通常，传感器的制造厂商将建议传感器的标定的时间间隔。

然而，在传感器安装后的三十天，按照惯例应频繁的对传感器进行检查。

在这个周期内，观察该传感器是否适合新的环境。

同样，厂家并没有在系统的设计中说明传感器性能影响的因素。

如果传感器的功能作用能连续大约三十天，说明安装的可信度很高。

在这段时间里，任何可能的问题都可确认和修改。

经验说明：传感器第一次安装后三十天，按照操作的希望值，完成传感器的各种功能。

大多数问题如传感器位置的不适合、其他气体的干扰、密度的降低，在这段时间里将会出现。

在前三十天，传感器应做周检察。

而后，制定维修计划包括标定的时间间隔。

正常情况下，每月标定足以满足传感器的效率和灵敏度，同时月检察也能保证传感器的精度。

由上，传感器的标定方法和过程被立即确定。

标定的过程简单、直接、容易。

这种标定是一种简单的安全检查，不象实验室分析仪要求很高的精度。

为了某一区域气体的质量和安全，要求气体的监视仪满足简单、可重复和经济。

标定的过程将具有一致性和追溯性。

标定的过程将在传感器安装的现场完成。

气体传感器的标定包括两步骤：首先是"零点"设置；然后是"量程"的标定。

步骤1："零点"设置定义气体的零点没有确定的标准。

许多分析过程，包括一些特殊的分析过程如EPA方法，都使用纯氮或纯人造气体来建立零点。

这是因为这种瓶装氮气和人造气体容易获得。

由于这个原因，人们普遍认为使用瓶装氮气和人造气体是传感器零点设置的一种好方法。

不幸的是，这种方法不太准确。

通常空气中除了含有氮气和氧气外，还含有微量的其他气体。

同样，周围的空气中含有很小百分数的水蒸气。

因此，假设该区域的空气是清新的，使用周围的空气作为传感器的零点具有现实和实践意义。
