球阀Q941F-16P

1．阀门的型号编制方法如下：阀门型号由7个单元组成,其含义即1单元表示类型代号；2单元表示传动方式代号；以此类推又如以Q941F-16P 为例 Q 代表1单元即阀门类型为球阀；9代表2单元即传动方式其中的电动方式；4代表3单元即连接方式其中的法兰连接；1代表4单元阀门的结构形式；F 代表5单元即密封材料其中的聚四氟乙烯密封圈；16代表6单元即公称压力其中的一种,此示范为；P 代表7单元此示范为不锈钢1cr18Ni9Ti 的材料；型号编制如表1所示;2．类型代号用汉语拼音字母表示,按表1的规定;表1注：低温低于零下40摄氏度、保温带加热层和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母;3．传动方式代号用阿拉伯数字表示,按表2的规定;表2注：1手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号;2对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示,防爆电动用“9B”表示;蜗杆-T形螺母用3T表示;4．连接形式代号用阿拉伯数字代号表示,按表3的规定;表35．结构形式代号用阿拉伯数字表示,按表4~13的规定表4表5表6表7注：垂直板三杆式用I s表示表8表9表10表11注：1杠杆式安全阀在类型代号前加“G”汉语拼音字母; 2脉冲式付阀用9a表示;表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示,按表14的规定;表14注：由阀体直接加工的阀座密封面材料代号用“W ”表示,当阀座和阀瓣闸板密封面材料同时,用低硬度材料代号表示隔膜阀除外;7．公称压力数值,按JB74-59管路附件公称压力,试验压力和工作压力的规定;用于电站工业的阀门,当介质最高温度超过530摄氏度时,按JB74-59第5条的规定标注工作压力;8．阀体材料代号用汉语拼音字母表示,按表15的规定;注：PN≤的灰铸铁阀体和PN≥的碳素钢阀体省略本代号;。

通用阀门参数一，球阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm内螺纹球阀Q11F-161.6 油品、水10015～65球阀Q41F-16 32～150电动球阀Q941F-16 50～150球阀Q41F-16P 硝酸类100，125，150 球阀Q41F-16FR 醋酸类100，125，150L形三通式球阀Q44F-16Q油品、水15～ 150T形三通式球阀Q45F-16Q 15～150蜗轮传动固定式球阀Q347F-252.5150 200～500气动固定式球阀Q647F-25 200～500 电动固定式球阀Q947F-25 200～500外螺纹球阀Q21F-404.0 10～25外螺纹球阀Q21F-40P 硝酸类10010～25外螺纹球阀Q21F-40R 醋酸类10～25 球阀Q41F-40Q 油品、水150 32～100球阀Q41F-40P 硝酸类10032～200 球阀Q41F-40R 醋酸类32～200气动球阀Q641F-40Q油品、水15050～100 电动球阀Q941F-40Q 50～100球阀Q41N-646.4 油品、天然气80 50～100气动球阀Q641N-64 50～100电动球阀Q941N-64 50～100气动固定式球阀Q647F-64 125，150，200 电动固定式球阀Q947F-64 125～500电-液动固定式球阀Q247F-64 125～500气-液动固定式球阀Q847F-64 125～500 气-液动焊接固定式球阀Q867F-64 400～700 电-液动焊接固定式球阀Q267F-64 400～700 二，蝶阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm液动蝶阀D741X-2.50.25油品、水50 2200～3000电动蝶阀D941X-2.5 1600～3000 电动蝶阀D941X-6 0.6 1200，1400，电动蝶阀D941X-101.0 250～1000气动蝶阀D641X-10 250～1000 蜗轮传动蝶阀D341X-10 250～1000 蝶阀D41X-10 100～200 三，闸阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm楔式双闸板闸阀Z42W-10.1 煤气100 300～500伞齿轮传动楔式双闸板闸阀Z542W-1 600～1000电动楔式双闸板闸阀Z942W-1 600～1400电动暗杆楔式双闸板闸阀Z946T-2.5 0.25水1600，1800 电动暗杆楔式闸阀Z945T-6 0.60 1200，1400楔式闸阀Z41T-101.0 蒸汽、水200 50～ 450楔式闸阀Z41W-10 油品200 50～450电动楔式闸阀Z941T-10蒸汽、水200100～450 平行式双闸板闸阀Z44T-10 50～400平行式双闸板闸阀Z44W-10 油品10050～400 液动楔式闸阀Z741T-10 水100～600电动平行式双闸板闸阀Z944T-10 蒸汽、水200 100～400电动平行式双闸板闸阀Z944W-10 油品100 100～400暗杆楔式闸阀Z45T-10 水50～ 700暗杆楔式闸阀Z45W-10 油品50～450正齿轮传动暗杆楔式闸阀Z455T-10 水800，900，1000 电动暗杆楔式闸阀Z945T-10 水100～1000电动暗杆楔式闸阀Z945W-10 油品100450楔式闸阀Z40H-16C1.6 油品、蒸汽、水350200～400电动楔式闸阀Z940H-16C 200～400气动楔式闸阀Z640H-16C 200～500楔式闸阀Z40H-16Q 65～200电动楔式闸阀Z940H-16Q 65～200楔式闸阀Z40W-16P 硝酸类100200，250，300 楔式闸阀Z40W-16I 醋酸类200，250，300 楔式闸阀Z40Y-16I 油品550 200～400楔式闸阀Z40H-252.5 油品、蒸汽、水350 50～400电动楔式闸阀Z940H-25 50～400气动楔式闸阀Z640H-25 50～400 楔式闸阀Z40H-25Q 50～200 电动楔式闸阀Z940H-25Q 50～200伞齿轮传动楔式双闸板闸阀Z542H-252.5 蒸汽、水300300～500 电动楔式双闸板闸阀Z942H-25 300～800 承插焊楔式闸阀Z61Y-404.0 油品、蒸汽、水42515～40楔式闸阀Z41H-40 15～40楔式闸阀Z40H-40 50～250正齿轮传动楔式闸阀Z400H-40 300，350，400 电动楔式闸阀Z940H-40 50～ 400气动楔式闸阀Z640H-40 50～400楔式闸阀Z40H-40 350 50～200电动楔式闸阀Z940H-40Q 50～200楔式闸阀Z40Y-40P硝酸类100200，250 正齿轮传动楔式闸阀Z440Y-40P 300～500 楔式闸阀Z40Y-40I 油品550 50～250 楔式闸阀Z40H-646.4 油品、蒸汽、水42550～250正齿轮传动楔式闸阀Z440H-64 300，350，400电动楔式闸阀Z940H-64 50～800电动楔式闸阀Z940Y-64I 油品550 300，350，400，450，500楔式闸阀Z40Y-64I10.0 油品、蒸汽、水450 50～250楔式闸阀Z40Y-100 50～200 正齿轮传动楔式闸阀Z440Y-100 250，300 电动楔式闸阀Z940Y-100 50～300承插焊楔式闸阀Z61Y-16016.0 油品15～40楔式闸阀Z41H-160 15～40楔式闸阀Z40Y-160 50～200 电动楔式闸阀Z940Y-160 50～300楔式闸阀Z40Y-160I55050～200 电动楔式闸阀Z940Y-160I 50～200 四，截止阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm衬胶直流式截止阀J45J-60.6 酸、碱类50 40～150衬铅直流式截止阀J45Q-6 硫酸类100 25～150焊接波纹管式截止阀WJ61W-6P硝酸类10～25波纹管式截止阀WJ41W-6P 32，40，50内螺纹截止阀J11W-161.6 油品100 15～65内螺纹截止阀J11T-16 蒸汽、水200 15～65 截止阀J41W-16 油品100 25～150截止阀 J41T-16 蒸汽、水 200 25～150 截止阀 J41W-16P 硝酸类10080～150截止阀 J41W-16R 醋酸类80～150 外螺纹截止阀J21W-25K2.5氨、氨液-40～1506 外螺纹角式截止阀 J24W-25K 6外螺纹截止阀J21B-25K10～25外螺纹角式截止阀 J24B-25K 10～25截止阀 J41B-25Z 32～200 角式截止阀 J44B-25Z 32，40，50 波纹管式截止阀 WJ41W-25P2.5硝酸类10025～150直流式截止阀 J45W-25P 25～100 外螺纹截止阀J21W404.0油品2006，10卡套截止阀 J91W-40 6，10 卡套截止阀 J91H-40 4.0油品、蒸汽、水 425 15，20，25 卡套角式截止阀 H94W-40 油品2006，10 卡套角式截止阀 J94H-40 油品、蒸汽、水 425 15，20，25 外螺纹截止阀J21H-40油品、蒸汽、水 425 15，20，25 外螺纹角式截止阀 J24W-40 油品2006，10 外螺纹角式截止阀 J24H-40 油品、蒸汽、水 425 15，20，25 外螺纹截止阀 J21W-40P 硝酸类 1006～25 外螺纹截止阀J21W-40R醋酸类6～25外螺纹角式截止阀 J24W-40P 硝酸类 6～25 外螺纹角式截止阀 J24W-40R 醋酸类6～25 承插焊截止阀J61Y-40油品、蒸汽、水 42510～25截止阀 J41H-40 10～150 截止阀 J41W-40P 硝酸类10032～150截止阀 J41W-40R 醋酸类32～150 电动截止阀 J941H-40 油品、蒸汽、水42550～150 截止阀J41H-40Q35032～150角式截止阀J44H-40425 32，40，50截止阀J41H-646.450～100 电动截止阀J941H-64 50～100截止阀J41H-10010.0 450 10～100电动截止阀J941H-100 50～100角式截止阀J44H-100 32，40，50 承插焊截止阀J61Y-16016.0 油品45015～50截止阀J41H-160 15～50 截止阀J41Y-160I 550 15～50 外螺纹截止阀J21W-160 200 6，10 五，止回阀参数表名称型号公称压力PN/MPa 适用介质适用温度≤/℃公称通径DN/mm内螺纹升降式底阀H12X-2.50.25水50 50，65，80升降式底阀H42X-2.5 50～300旋启双瓣式底阀H46X-2.5 350～500 旋启多瓣式止回阀H45X-2.5 1600，1800 旋启多瓣式止回阀H45X-6 0.6 1200，1400旋启多瓣式止回阀H45X-101.0 700～1000旋启式止回阀H44X-10 50～600 旋启式止回阀H44T-10 蒸汽、水200 50～600 旋启式止回阀H44W-10 油品100 50～450内螺纹升降式止回阀H11T-161.6 蒸汽、水200 15～50内螺纹升降式止回阀H11W-16 油品100 15～50 升降式止回阀H41T-16 蒸汽、水200 25～200升降式止回阀H41W-16 油品100 25～200升降式止回阀H41W-16P 硝酸类80～150 升降式止回阀H41W-16R 醋酸类80～150外螺纹升降式止回阀H21B-25K2.5 氨、氨液-40～15015，20，25升降式止回阀H41B-25Z 32，40，50 旋启式止回阀H44H-25 350 200～500 升降式止回阀H41H-404.0 油品、蒸汽、水425 10～ 150升降式止回阀H41H-40Q 350 32～150 旋启式止回阀H44H-40 425 50～400 旋启式止回阀H44Y-40I 油品550 50～250旋启式止回阀H44W-40P硝酸类100 200～400外螺纹升降式止回阀H21W-40P 15，20，25 升降式止回阀H41W-40P 32～150升降式止回阀H41W-40R 醋酸类32～150升降式止回阀H41H-646.4 油品、蒸汽、水42550～100旋启式止回阀H44H-64 50～500 旋启式止回阀H44Y-64I 油品550 50～500升降式止回阀H41H-10010 油品、蒸汽、水450 10～100旋启式止回阀H44H-100 50～200旋启式止回阀H44H-16016 油品、水50～300旋启式止回阀H44Y-160I油品550 50～200升降式止回阀H41H-16045015～40 承插焊升降式止回阀H61Y-160 15～40 六，安全阀参数表名称型号公称压力PN/MPa 密封压力/MPa适用介质适用温度≤/℃公称通径DN/mm外螺纹弹簧式安全阀A27W-10T1.00.4～1.0 空气120 15～20外螺纹弹簧式带扳手安全阀A27H-10K 0.1～1.0空气、蒸汽、水200 10～40弹簧式带扳手安全阀A47H-161.6 0.1～1.6 40～100外螺纹弹簧封闭式安全阀A21H-16C 空气、氨气、水、氨液10～25 外螺纹弹簧封闭式安全阀A21W-16P 硝酸等10～25弹簧封闭式安全阀A41W-16P 硝酸等200 32～80弹簧式带扳手安全阀A47H-16C 空气、蒸汽、水35040～80 双联弹簧封闭式安全阀A43H-16C 空气、蒸汽80～100弹簧全启式安全阀A40H-16C油品、空气450 50～150弹簧全启式安全阀A40Y-16I 550 50～150弹簧封闭全启式安全阀A42H-16C0.06～1.6300 40～200 弹簧封闭全启式安全阀A42W-16P 硝酸等200 40～200弹簧封闭带扳手全启式安全阀A44H-16C0.1～1.6油品、空气300 50～150 弹簧全启式安全阀A48H-16C 空气、蒸汽350 50～150 外螺纹弹簧封闭式安全阀A21H-404.0 1.6～4.0空气、氨气、水、氨液20015～25外螺纹弹簧封闭式安全阀A21W-40P 硝酸等15～25弹簧封闭式安全阀A41H-40 1.3～4.0 空气、氨气、水、氨液、油品300 32～80 弹簧封闭式安全阀A41W-40P 1.6～4.0 硝酸等200 32～80弹簧式带扳手安全阀A47H-401.3～4.0 空气、蒸汽35040～80 双联弹簧封闭式安全阀A43H-40 80～100弹簧全启式安全阀A40H-400.6～4.0油品、空气450 50～150弹簧全启式安全阀A40Y-40I 550 50～150弹簧封闭全启式安全阀A42H-40 1.3～4.0 300 40～150 弹簧封闭全启式安全阀A42W-40P 1.6～4.0 硝酸等200 40～150弹簧封闭带扳手全启式安全阀A44H-401.3～4.0油品。

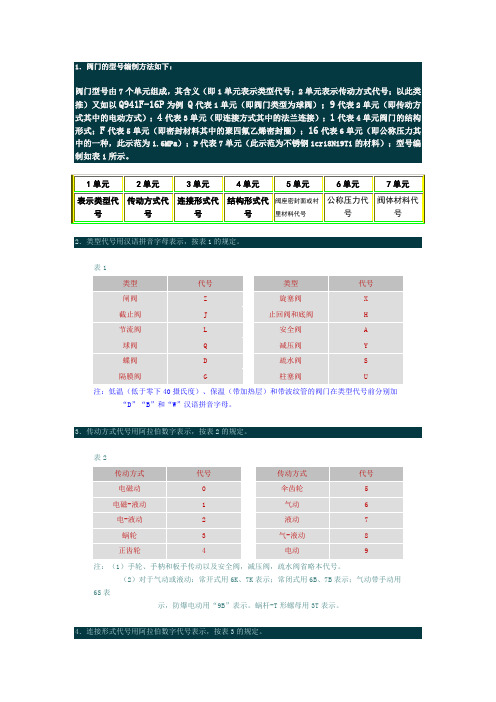

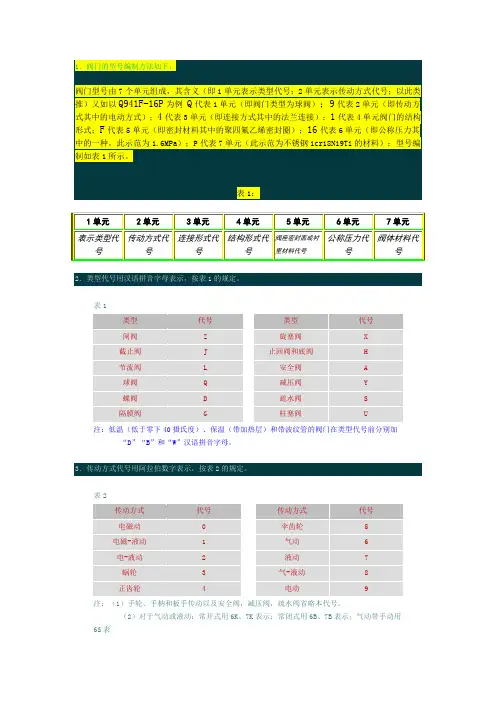

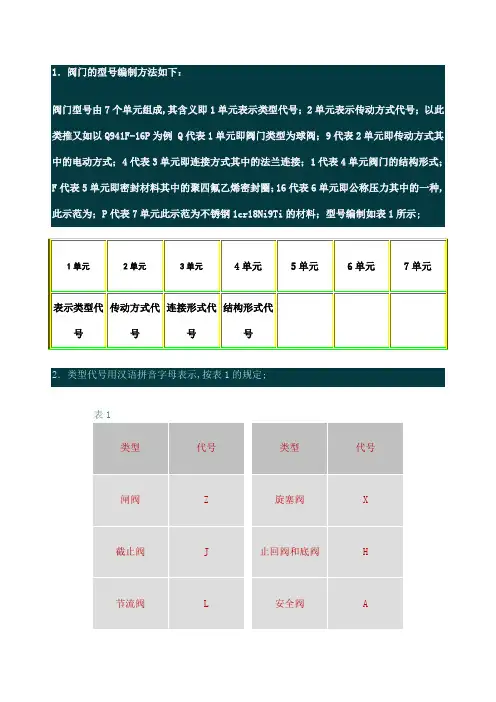

1．阀门的型号编制方法如下：阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti的材料）；型号编制如表1所示。

2．类型代号用汉语拼音字母表示，按表1的规定。

表1注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表35．结构形式代号用阿拉伯数字表示，按表4~13的规定表4表5表6表7注：垂直板三杆式用I s表示表9表10表11注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

（2）脉冲式付阀用9a表示。

表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表14注：由阀体直接加工的阀座密封面材料代号用“W”表示，当阀座和阀瓣（闸板）密封面材料同时，用低硬度材料代号表示（隔膜阀除外）。

7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

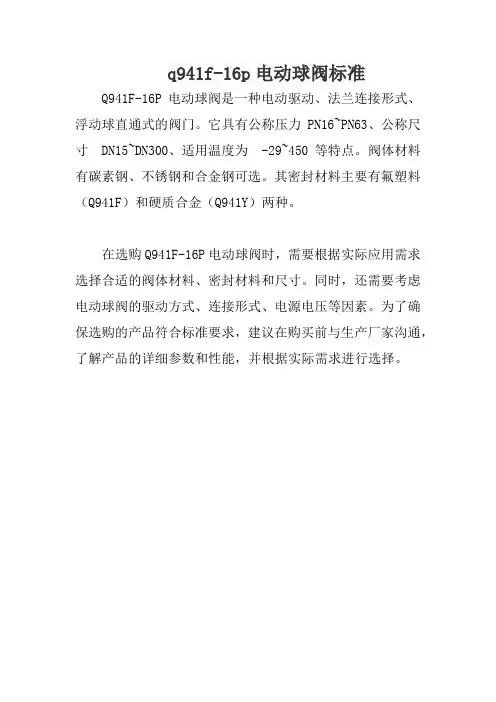

q941f-16p电动球阀标准
Q941F-16P电动球阀是一种电动驱动、法兰连接形式、浮动球直通式的阀门。

它具有公称压力PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450等特点。

阀体材料有碳素钢、不锈钢和合金钢可选。

其密封材料主要有氟塑料（Q941F）和硬质合金（Q941Y）两种。

在选购Q941F-16P电动球阀时，需要根据实际应用需求选择合适的阀体材料、密封材料和尺寸。

同时，还需要考虑电动球阀的驱动方式、连接形式、电源电压等因素。

为了确保选购的产品符合标准要求，建议在购买前与生产厂家沟通，了解产品的详细参数和性能，并根据实际需求进行选择。

以下是阀门规格型号的解读J11W-10T截止阀，J 截止阀，1 内螺纹连接，1 直通流道，W 密封面为本体加工，10 公称压力PN10，T 阀体材料为铜合金。

J41T-16 25应该是:J截止阀，4法兰连接，1直通式，T铜合金密封面（连接前后没有实质意义），16公称压力1.6Mpa，型号里省略了阀体材料灰铸铁Q941F-16P不锈钢电动法兰球阀,Q阀门代号：表示球阀；9驱动形式：表示电动；4连接方式：法兰连接；1结构形式：浮动直通式；F密封材料：氟塑料；16阀门原压力：1.6mpa 16公斤,P阀体材质：不锈钢Z44T-10ZZ41T一10是单闸板，Z44T一10是双闸板,根据《JB/T 308-2004阀门型号编制方法》的规定：Z==闸阀,4==连接方式：法兰式,1==结构形式：刚性单闸板4==结构形式：刚性双闸板,T==密封面材料：铜合金,10==压力等级：1.0MPa安全阀a27h-16c dn25,A是安全阀；2是连接形式是外螺纹；7是不封闭的带扳手的微启式；H是密封材料是合金钢；16是公称压力是1.6MPa；C是阀体材料是碳钢；DN25是指，安全阀入口的接口尺寸（公称通径）是25mm的规格。

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

类型安全阀蝶阀隔膜阀止回阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀二单元：传动方式对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料。

球阀>>法兰球阀>>不锈钢球阀产品名称：不锈钢球阀产品型号： Q41F产品口径： DN15-DN250产品压力： 1.6-10.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息性能规范产品型号DN/mm 公称压力试验压力工作温度适用介质壳体密封(液) 密封(气)Q41F-16 1.6 2.4 1.760.6 ≤250°C 瞬时300°C 水,蒸,汽,油酸性Q41F-25 2.5 3.75 2.75Q41F-40 4.0 6.0 3.75主要零件材料零件名称铸钢不锈钢铬镍钼钛钢C P R阀体WCB ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti 球体ZG1Cr18Ni9Ti ZG1C18Ni9Ti ZG1C18Ni12TiMO2Ti 阀杆2Cr13 2Cr13 ZG1C18Ni12TiMO2Ti密封圈聚四氟乙烯+石墨+高弹性胶(8202型)Q41F-16型公称通径DN/mm尺寸/mmL D D1 D2 bZ-фdH LO20 140 105 75 55 16 4-14110 15025 150 115 85 65 16 4-14120 16032 165 135 100 78 16 4-18145 16040 180 145 110 85 16 4-18155 25050 200 160 125 100 18 4-18175 30065 220 180 145 120 18 4-18195 30080 250 195 160 135 20 8-18225 320100 280 215 180 155 20 8-8 255 320125 320 245 210 185 22 8-18285 400150 360 280 240 210 24 8-23295 400200 400 335 295 265 26 12-23355 450Q41F-25型公称通径DN/mm尺寸/mmL D D1 D2 b Z-фd H LO20 140 105 75 55 2 4-14 110 150 25 150 115 85 65 2 4-14 120 160 32 165 135 100 78 2 4-18 145 160 40 180 145 110 85 3 4-18 155 250 50 200 160 125 100 3 4-18 175 300 65 220 180 145 120 3 8-18 195 300 80 250 195 160 135 3 8-18 225 320 100 280 230 190 160 3 8-18 255 320 125 320 270 220 188 3 8-23 285 400 150 360 300 250 218 3 8-25 295 400 200 400 360 310 278 3 12-25 335 450 Q41F-40型公称通径DN/mm尺寸/mmL D D1 D2 D6 f b Z-фd H20 140 105 75 55 51 2 16 4-14 110 25 150 115 80 65 58 2 16 4-14 120 32 180 135 100 78 66 2 18 4-18 140 40 200 145 110 85 76 3 20 4-18 155 50 230 160 125 100 88 3 20 4-18 175 65 290 180 145 120 110 3 22 8-18 195 80 310 195 160 135 120 3 22 8-18 225 100 350 230 190 160 150 3 24 8-23 250 125 400 270 220 188 176 3 28 8-25 270 150 480 300 250 218 204 3 30 8-25 290 200 600 375 320 282 260 3 38 12-30 350。

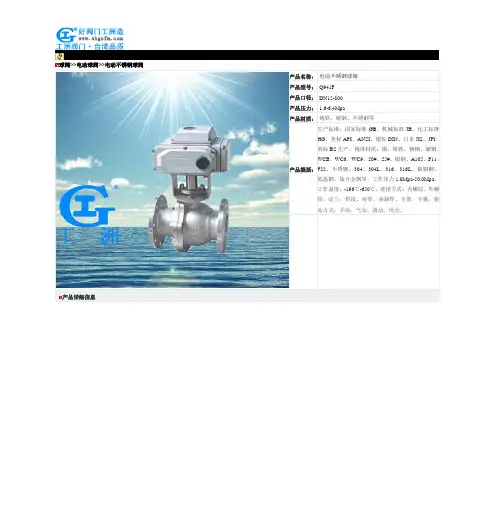

球阀>>电动球阀>>电动不锈钢球阀产品详细信息球阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

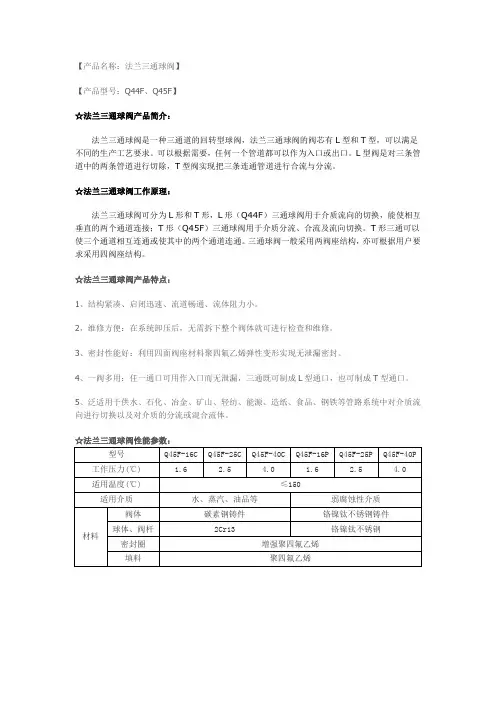

【产品名称：法兰三通球阀】【产品型号：Q44F、Q45F】☆法兰三通球阀产品简介：法兰三通球阀是一种三通道的回转型球阀，法兰三通球阀的阀芯有L型和T型，可以满足不同的生产工艺要求。

可以根据需要，任何一个管道都可以作为入口或出口。

L型阀是对三条管道中的两条管道进行切除，T型阀实现把三条连通管道进行合流与分流。

☆法兰三通球阀工作原理：法兰三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。

T形三通可以使三个通道相互连通或使其中的两个通道连通。

三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。

☆法兰三通球阀产品特点：1、结构紧凑、启闭迅速、流道畅通、流体阻力小。

2，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。

3、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

4、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

☆法兰三通球阀性能参数：☆法兰三通球阀主要外形和连接尺寸：公称通径主要外形尺寸和连接尺寸L D D1 D2 b Z-d H WQ44F-16C Q44F-16P Q45F-16C Q45F-16P15 108 95 65 45 14 414 95 140 20 117 105 75 55 14 414 105 160 25 127 115 85 65 14 414 113 180 32 140 135 100 78 16 418 135 250 40 165 145 110 85 16 418 142 300 50 178 160 125 100 16 418 154 350 65 191 180 145 120 18 418 175 350 80 203 195 160 135 20 818 190 400 100 229 215 180 155 20 818 225 500 125 356 245 210 185 22 818 245 600 150 394 280 240 210 24 823 265 800 200 457 335 295 265 26 1223 305 800 250 533 405 355 320 30 1225 370 1300。

一、q947f-16p电动球阀执行标准在工业控制领域，q947f-16p电动球阀作为一种常见的执行器件，其执行标准对于产品的质量和使用效果起着至关重要的作用。

q947f-16p电动球阀的执行标准是指其设计、制造、安装和使用过程中所需遵循的统一要求和规范。

执行标准的明确和严格执行，可以有效保障产品的质量和可靠性，提升产品在工业领域的应用价值。

二、执行标准对产品质量的影响1. 设计要求：q947f-16p电动球阀的执行标准规定了产品的设计要求，包括结构、材料、密封、传动等方面，确保产品具有良好的可靠性和稳定性。

2. 制造工艺：执行标准规定了生产制造过程中应遵循的工艺要求和生产流程，确保产品在制造过程中不会出现质量缺陷。

3. 检验测试：标准对产品的检验测试方法和指标进行了详细规定，包括性能测试、密封性检测、耐压测试等，保证产品符合要求。

4. 使用要求：标准还对产品的安装、使用、维护和保养进行了规定，确保产品在使用过程中能够持续稳定、可靠地运行。

三、执行标准的重要性1. 保障产品质量：执行标准对产品的设计、制造、检验和使用进行了严格规定，可以对产品质量起到有效的保障作用。

2. 规范市场秩序：执行标准的统一要求能够规范产品生产和销售行为，维护工业市场秩序，防止恶意竞争。

3. 提升产品竞争力：符合执行标准的产品通常具有更高的质量和可靠性，能够获得市场认可，提升企业产品的竞争力。

4. 降低生产成本：执行标准对产品的设计、制造等方面进行了规定，可以降低制造过程中的成本，提高生产效率和产品质量。

四、对q947f-16p电动球阀执行标准的个人理解在我看来，q947f-16p电动球阀的执行标准应该是一个非常重要的部分。

只有严格遵循执行标准，才能保证产品质量和使用效果。

在日常工作中，我们应该高度重视执行标准的执行情况，不断完善和提高产品质量，从而满足客户的需求，赢得市场的认可。

五、总结q947f-16p电动球阀的执行标准对产品质量和市场竞争力具有重要影响。

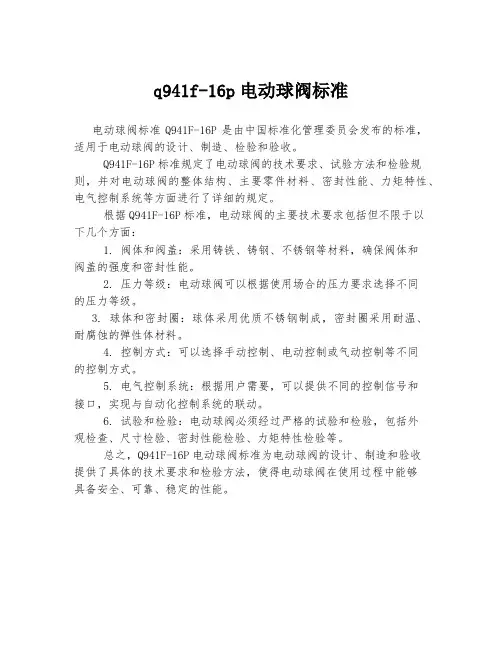

q941f-16p电动球阀标准
电动球阀标准Q941F-16P是由中国标准化管理委员会发布的标准，适用于电动球阀的设计、制造、检验和验收。

Q941F-16P标准规定了电动球阀的技术要求、试验方法和检验规则，并对电动球阀的整体结构、主要零件材料、密封性能、力矩特性、电气控制系统等方面进行了详细的规定。

根据Q941F-16P标准，电动球阀的主要技术要求包括但不限于以
下几个方面：
1. 阀体和阀盖：采用铸铁、铸钢、不锈钢等材料，确保阀体和
阀盖的强度和密封性能。

2. 压力等级：电动球阀可以根据使用场合的压力要求选择不同
的压力等级。

3. 球体和密封圈：球体采用优质不锈钢制成，密封圈采用耐温、耐腐蚀的弹性体材料。

4. 控制方式：可以选择手动控制、电动控制或气动控制等不同
的控制方式。

5. 电气控制系统：根据用户需要，可以提供不同的控制信号和
接口，实现与自动化控制系统的联动。

6. 试验和检验：电动球阀必须经过严格的试验和检验，包括外
观检查、尺寸检验、密封性能检验、力矩特性检验等。

总之，Q941F-16P电动球阀标准为电动球阀的设计、制造和验收
提供了具体的技术要求和检验方法，使得电动球阀在使用过程中能够
具备安全、可靠、稳定的性能。
