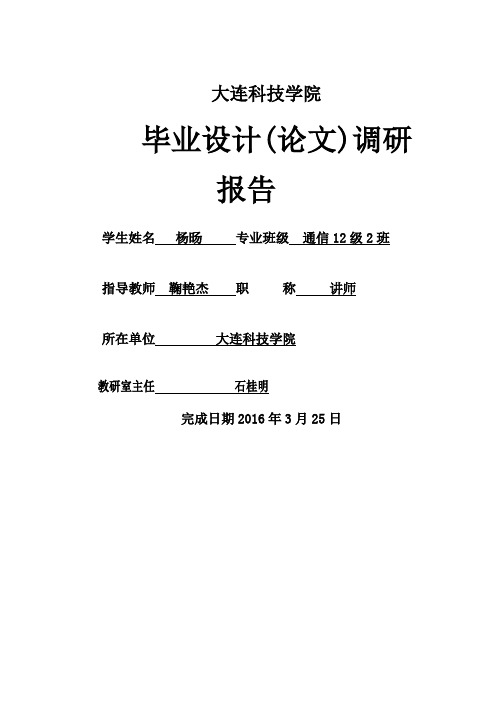

大连科技学院毕业设计(论文)调研报告学生姓名杨旸专业班级通信12级2班指导教师鞠艳杰职称讲师所在单位大连科技学院教研室主任石桂明完成日期2016年3月25日调研报告众所周知，在当今社会，信息化电子设备已经被社会广泛使用，并且在发展过程中，产品的性能越来越强，复杂程度也有着极大的提高，而且更新频率也越来越快。

在生产中，支持着当代电子产品高速发展的基本基础就是制造技术和电子设备的开发技术。

二开发技术的代表就是电子设计自动化（electronic design automatic,EDA）技术。

EDA技术采用的是Verilog语言，这种语言诞生于1982年。

在1987年年底，VHDL被IEEE和美国国防部确认为标准硬件描述语言。

这种语言具有着极强的描述能力，它能够对系统进行级、寄存器传输级和逻辑门级这三种层次的设计。

ASIC 是一种带有逻辑处理的加速处理器的系统集成电路；而FPGA是一种特殊的ASIC 芯片，它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。

它具有着制造成本低，质量可靠并可以在线检测的优点。

一、课题来源及其发展状况⒈FPGA概述FPGA是FPGA是英文Field－Programmable Gate Array的缩写，即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。

它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。

FPGA采用了逻辑单元阵列LCA（Logic Cell Array）这样一个新概念，内部包括可配置逻辑模块CLB（Configurable Logic Block）、输出输入模块IOB（Input Output Block）和内部连线（Interconnect）三个部分。

以硬件描述语言（Verilog或VHDL）所完成的电路设计，可以经过简单的综合与布局，快速的烧录至 FPGA 上进行测试，是现代 IC设计验证的技术主流。

基于FPGA的数字钟设计摘要:现实生活中经常会出现需要用时间测定参数数值的情况，服务日常生活和生产。

基于FPGA设计数字电路产品已经成为当前的重要设计方法。

本文设计选用了Quartus软件环境，运用描述逻辑Verilog HDL，由上至下的模式，基于FPGA完成了数字时钟的设计方案。

本次设计成果采用按键对闹钟的起止点进行控制，能够显示时，分，秒等并且能够实现整点报时。

其中的FPGA技术就是本次试验的亮点之一，其设计易于学习，各个模块分工清晰，在模拟软件上很容易运行，还能够适配于许多种环境，因此总体的系统性能指标还是相当有保证的。

关键词:数字钟；FPGA；Verilog HDL；Quartus1.1 课题研究背景在现代社会，数据集成电路已广泛运用于日常日常生活的各行各业。

数据集成电路也在不停拆换。

从起初的整流管、电子管、大中小型集成电路发展趋势为具备特大型集成电路和独特作用的各类专用型集成电路。

可是，因为微电子技术科技进步的迅猛发展，集成电路设计方案和生产制造工作中再也不会由半导体生产商独立担负。

系统软件室内设计师更喜欢立即设计方案专用型集成电路(ASIC)处理芯片，并马上资金投入具体运用，因而发生了当场可编程逻辑机器设备(FPLD)，在其中应用最普遍的是当场可编门阵列(FPGA)。

数字钟是一种选用数字电路设计技术性完成时、分、秒计时的装置，在完成数据与此同时表明时、分、秒的准确时间和精确校正时，体积小、重量轻、抗干扰能力强、对自然环境需要高、高精密、易于开发设计等与在办公系统系统软件等众多行业运用非常普遍的传统式表壳式机械手表对比，数字表更精确、形象化，因为沒有机械设备装置，使用期限长。

1.2 国内外研究现状近些年来已经有许多技术人员针对电子器件以及时钟等技术进行了研究，但真正意义上的数字钟表起源于50年代或60年代。

伴随着在我国数字钟表电源电路销售市场的迅速发展趋势，尤其是十二五阶段经济发展方法这一领土主权主旋律早已明确，与之有关的关键生产制造技术运用和产品研发将变成领域公司关心的焦点。

开题报告毕业设计题目：基于FPGA的数字钟系统设计基于FPGA的数字钟系统设计开题报告1选题目的意义和可行性在这个时间就是金钱的年代里，数字电子钟已成为人们生活中的必需品。

目前应用的数字钟不仅可以实现对年、月、日、时、分、秒的数字显示，还能实现对电子钟所在地点的温度显示和智能闹钟功能，广泛应用于车站、医院、机场、码头、厕所等公共场所的时间显示。

随着现场可编程门阵列( field program-mable gate array ，FPGA) 的出现，电子系统向集成化、大规模和高速度等方向发展的趋势更加明显[1]，作为可编程的集成度较高的ASIC，可在芯片级实现任意数字逻辑电路，从而可以简化硬件电路，提高系统工作速度，缩短产品研发周期。

故利用FPGA这一新的技术手段来研究电子钟有重要的现实意义。

设计采用FPGA现场可编程技术，运用自顶向下的设计思想设计电子钟。

避免了硬件电路的焊接与调试，而且由于FPGA的I /O端口丰富，内部逻辑可随意更改，使得数字电子钟的实现较为方便。

本课题使用Cyclone EP1C6Q240的FPGA器件，完成实现一个可以计时的数字时钟。

该系统具有显示时、分、秒，智能闹钟，按键实现校准时钟，整点报时等功能。

满足人们得到精确时间以及时间提醒的需求，方便人们生活[2-3]。

2 研究的基本内容与拟解决的主要问题2.1研究的基本内容数字时钟是采用电子电路实现对时间进行数字显示的计时装置，由于数字集成电路的发展和石英晶体振荡器的广泛应用，使得数字钟的精度不断提高。

数字时钟系统的实现有很多，可以利用VerilogDHL语言在Quartus II里实现时、分、秒计数的功能。

在芯片内部存储器设24个字节分别存放时钟的时、分、秒信息。

数字时钟首先是秒位（共8位）上按照系统时钟CLK进行计数，存储器内相应的秒值加1；若秒位的值达到60（110000），则将其清零，并将相应的分位（共8位）的值加1；若分值达到60（110000），则清零分位，并将时位（共8位）的值加1；若计数满24（100100）后整个系统从0开始重新进行计数。

fpga数字钟实验流程FPGA（可编程逻辑门阵列）数字钟是一种基于可编程逻辑器件的数字时钟实验，通过编程和硬件设计的方式，实现数字时钟的功能。

本文将详细介绍FPGA数字钟实验的流程。

第一部分：实验准备1.硬件准备：需要准备一块FPGA开发板、显示器、键盘等硬件设备，以及一些连接线。

2.软件准备：需要安装好FPGA开发软件，例如Xilinx ISE，以及相应的驱动程序。

第二部分：FPGA数字钟的原理和设计1.了解数字时钟的结构和工作原理，数字时钟一般由时钟控制模块、时钟显示模块和按键控制模块组成。

2.设计时钟控制模块，该模块用来控制时钟的频率和计时功能。

3.设计时钟显示模块，该模块用来将时钟的计时结果以数字的形式显示在显示器上。

4.设计按键控制模块，该模块用来实现时钟的设置功能，包括设置时间和闹钟等。

第三部分：FPGA数字钟的硬件连接1.将FPGA开发板和显示器通过连接线连接起来，确保能够正常显示。

2.将FPGA开发板和键盘通过连接线连接起来，确保能够正常接收按键信号。

第四部分：FPGA数字钟的编程实现1.打开FPGA开发软件，创建一个新工程，并选择合适的FPGA芯片型号。

2.导入所需的模块和外设驱动程序，并将其进行连接。

3.配置FPGA芯片的引脚分配，将各个模块和硬件设备连接起来。

4.编写FPGA数字钟的软件代码，包括时钟控制模块、时钟显示模块和按键控制模块的代码。

5.进行编译和综合，生成对应的比特流文件。

6.将比特流文件下载到FPGA芯片中，实现数字时钟的功能。

第五部分：实验调试和功能测试1.将FPGA开发板连接到电源上，确保供电正常。

2.通过按键进行时间设置，并观察显示器上的时钟显示是否正确。

3.调整时钟频率，观察显示器上的时钟走动是否正常。

4.测试其他功能，例如闹钟功能、定时功能等。

第六部分：实验总结与展望1.对实验结果进行总结，分析实验中遇到的问题和解决方法。

2.展望数字时钟的进一步应用，例如可以加入温湿度传感器，实现天气预报功能等。

基于FPGA的数字时钟设计一、实验设计目的：1、进一步熟悉QuartusⅡ的软件使用方法；2、熟悉可编程逻辑器件的开发流程及硬件测试方法；3、熟悉基于FPGA的综合数字系统设计方法；二、设计任务及要求：设计一台可以显示时、分、秒的数字钟。

如图：图1 数字钟系统要求：1、能直接显示小时、分、秒，其中小时为以二十四为计数周期；2、当电路发生走时错误时，要求电路有校时功能，可以对时、分单独校正；3、具有闹钟功能，即输入想要定时的时间，当时钟到达该时间时报警，系统可由灯亮代表报警信号。

4、能显示年月日，使其具有日历功能，并能完成对三种日期状态的校正。

三、设计思路：在24进制程序的基础上设计时钟功能，并加入校正模块以实现对时钟的校正。

在实现时钟功能后添加闹钟模块，并用高位信号表示报时信号。

根据时钟设计方法设计日历功能，同样也加入校正模块。

并且根据日期的进位特点（3月31日，4月30日）完善对日历功能的设计。

四、设计原理：1、根据24进制与60进制的进位信号，完成分钟位，小时位的显示，使其构成基本时钟功能。

2、根据24小时的进位信号count,进行年月日功能的实现。

设置K2与K1为日历与时钟的切换键。

3、在时钟电平作用下，设计两个高低电位JZ1与JZ2电平与K2与K1信号同时控制小时位、分钟的校正。

4、用时钟电平clk2作为闹钟的进位信号，设置K2与K1为闹钟和时钟的切换键。

设置MZ1与MZ2控制闹钟的分钟位与小时位，进行闹钟的设定。

5、在K2、K1与使能信号控制下，设置JZ1与JZ2进行对日历的日与月的校正；JZ1与JZ2进行对年份的个位与十位的校正。

6、最终用K1、K2的四种模式控制显示闹钟、时钟与日历的切换显示模块。

五、设计过程：当时间为23：59：59则进位端count为1，此时判别月份与日期，进行相应的日进位与月进位。

模块2：校准与闹钟设置该程序段为分与时校正，当K1=K2=0时，JZ1为1时，进行分校准；JZ2为1时，进行时校准。

第28卷　第5期核电子学与探测技术V ol .28　N o .5 2008年　9月Nuclear Electronics &Detection Technolo gySep .　2008 基于FPGA 的数字时钟设计宋克柱(中国科学技术大学近代物理系快电子学实验室,合肥　230026) 摘要:本文介绍一种基于F PG A 的数字时钟设计方法:DCM (数字时钟管理器)。

DCM 使用完全数字反馈系统确保多个时钟同步,使用完全数字延迟线技术可以精确控制时钟的频率和相位。

用户可以编程控制时钟任意倍频和分频及任意相位移动,使用非常方便可靠。

文章还给出应用设计原理图及逻辑仿真波形图。

关键词:时钟、锁相环、频率合成、相位移动、DCM中图分类号:　T N786 文献标识码:　A 文章编号:　0258-0934(2008)05-0982-05收稿日期:2006-12-27作者简介:宋克柱,男,1966年9月生,籍贯安徽和县,副教授,博士。

主要从事高速数据采集和信号处理、高速通讯等领域的研究工作。

已发表论文20多篇。

在较复杂应用电子系统中,经常会在一个系统或一块电路板中用到多种频率、不同相位或固定相位差的高速多相时钟,例如,高精度TDC (时间数字转换)系统。

传统的设计方法是采用锁相环分立器件来产生高速时钟,采用延迟线或分立器件产生时钟延时。

这些方法的缺点是精度不高、使用不方便,尤其高速时钟在PCB 板布线会产生较大的畸变。

随着大规模可编程逻辑器件FPGA 或CPLD 技术的发展,世界上几大可编程逻辑器件厂家都推出了新型的可编程逻辑器件,可以将锁相环或其它数字时钟逻辑核(logic core )集成在FPGA 里。

例如,Xilinx 公司的VirtexII 系列FPGA 的DCM (Digital Clo ck M anage r ),Altera 公司的A -pex20KE 系列的PLL (Phase Locked Loo p )。

基于FPGA的数字电⼦钟的设计与实现背景：本实验所有结果基于Quartus II 13.1 (64-bit)实现，实验过程采⽤⾃下⽽上⽬录⼀、基本功能设计与思路基本功能：能实现秒、分钟、⼩时的计数，计数结果清晰稳定的显⽰在 6 位数码管上。

1、动态显⽰模块该模块主要功能是通过数码管的动态扫描实现 6 位数码管显⽰计数结果，本模块由扫描模块scan_cnt6，位选控制模块 dig_select，数据选择控制模块 seg_select 以及译码模块 decoder 构成扫描模块 scan_cnt6模块功能：产⽣ 位选控制端dig_select 和数据选择端 code_select 模块所需要的地址信息，扫描时钟决定位选信号和数据切换的速度。

设计思路：利⽤74390芯⽚（P160 TTL 双⼗进制异步计数器）构建⼀个模六计数器，就是6进制计数器，利⽤计数到6（110）时，“q2”和“q1”为⾼电平，产⽣ ⼀个复位信号，加到74390的⾼电平有效的异步清0端“1CLR”上，使计数器回0，从⽽实现模六计数。

设计结果：cnt6模块设计图波形仿真：（默认为时序仿真）cnt6模块波形仿真图位选模块 dig_select模块功能：在地址端的控制下，产⽣位选信号。

设计思路：利⽤74138芯⽚（3线-8线译码器），当选通端输⼊端G1为⾼电平，选通端输⼊端G2AN和G2BN为低电平时，将扫描信号cnt6的输出作为输⼊信号，dig[5..0]是译码输出，输出低电平有效。

设计结果：dig_select模块设计图波形仿真：dig_select模块波形仿真图数据选择模块 seg_select模块功能：输⼊ 6 组数据，每组数据 4bit，本模块完成在地址端的控制下从6 组数据当中选择 1 组输出。

设计思路：利⽤74151芯⽚（P91 8选1数据选择器），在控制输⼊端GN为低电平时，将扫描信号的选择下，分别选中D[5..0]对应的输⼊信号输出为Y。
