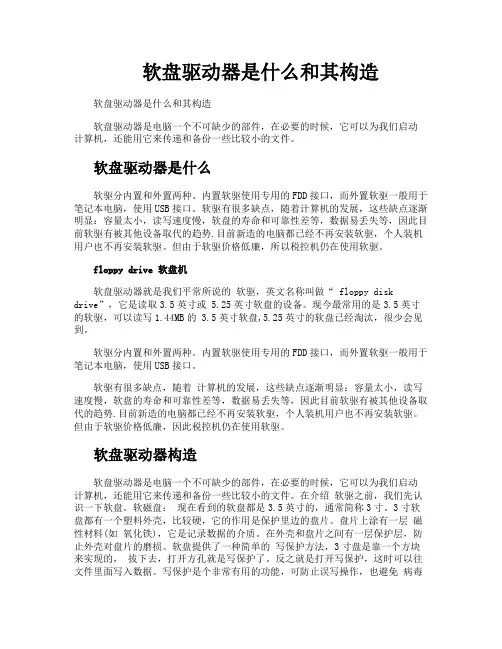

软盘驱动器是什么和其构造软盘驱动器是什么和其构造软盘驱动器是电脑一个不可缺少的部件，在必要的时候，它可以为我们启动计算机，还能用它来传递和备份一些比较小的文件。
软盘驱动器是什么软驱分内置和外置两种。
内置软驱使用专用的FDD接口，而外置软驱一般用于笔记本电脑，使用USB接口。
软驱有很多缺点，随着计算机的发展，这些缺点逐渐明显：容量太小，读写速度慢，软盘的寿命和可靠性差等，数据易丢失等，因此目前软驱有被其他设备取代的趋势.目前新造的电脑都已经不再安装软驱，个人装机用户也不再安装软驱。
但由于软驱价格低廉，所以税控机仍在使用软驱。

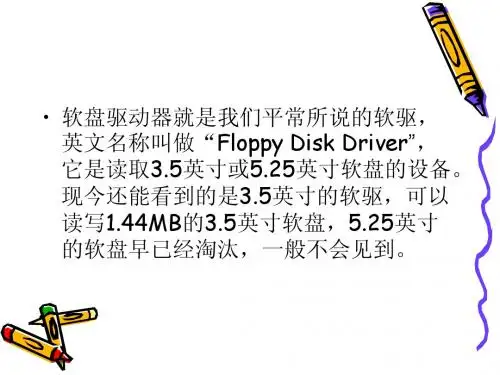

floppy drive 软盘机软盘驱动器就是我们平常所说的软驱，英文名称叫做“ floppy disk drive”，它是读取3.5英寸或 5.25英寸软盘的设备。
现今最常用的是3.5英寸的软驱，可以读写1.44MB的 3.5英寸软盘,5.25英寸的软盘已经淘汰，很少会见到。
软驱分内置和外置两种。
内置软驱使用专用的FDD接口，而外置软驱一般用于笔记本电脑，使用USB接口。
软驱有很多缺点，随着计算机的发展，这些缺点逐渐明显：容量太小，读写速度慢，软盘的寿命和可靠性差等，数据易丢失等，因此目前软驱有被其他设备取代的趋势.目前新造的电脑都已经不再安装软驱，个人装机用户也不再安装软驱。
但由于软驱价格低廉，因此税控机仍在使用软驱。
软盘驱动器构造软盘驱动器是电脑一个不可缺少的部件，在必要的时候，它可以为我们启动计算机，还能用它来传递和备份一些比较小的文件。
在介绍软驱之前，我们先认识一下软盘。
软磁盘：现在看到的软盘都是3.5英寸的，通常简称3寸。
3寸软盘都有一个塑料外壳，比较硬，它的作用是保护里边的盘片。
盘片上涂有一层磁性材料(如氧化铁)，它是记录数据的介质。
在外壳和盘片之间有一层保护层，防止外壳对盘片的磨损。
软盘提供了一种简单的写保护方法，3寸盘是靠一个方块来实现的，拔下去，打开方孔就是写保护了。

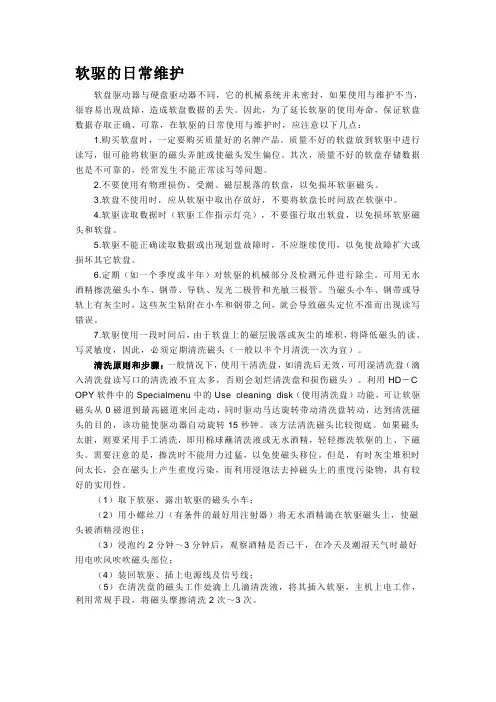

软驱的日常维护软盘驱动器与硬盘驱动器不同，它的机械系统并未密封，如果使用与维护不当，很容易出现故障，造成软盘数据的丢失。
因此，为了延长软驱的使用寿命，保证软盘数据存取正确、可靠，在软驱的日常使用与维护时，应注意以下几点：1.购买软盘时，一定要购买质量好的名牌产品。
质量不好的软盘放到软驱中进行读写，很可能将软驱的磁头弄脏或使磁头发生偏位。
其次，质量不好的软盘存储数据也是不可靠的，经常发生不能正常读写等问题。
2.不要使用有物理损伤、受潮、磁层脱落的软盘，以免损坏软驱磁头。
3.软盘不使用时，应从软驱中取出存放好，不要将软盘长时间放在软驱中。
4.软驱读取数据时（软驱工作指示灯亮），不要强行取出软盘，以免损坏软驱磁头和软盘。
5.软驱不能正确读取数据或出现划盘故障时，不应继续使用，以免使故障扩大或损坏其它软盘。
6.定期（如一个季度或半年）对软驱的机械部分及检测元件进行除尘。
可用无水酒精擦洗磁头小车、钢带、导轨、发光二极管和光敏三极管。
当磁头小车、钢带或导轨上有灰尘时，这些灰尘粘附在小车和钢带之间，就会导致磁头定位不准而出现读写错误。
7.软驱使用一段时间后，由于软盘上的磁层脱落或灰尘的堆积，将降低磁头的读、写灵敏度，因此，必须定期清洗磁头（一般以半个月清洗一次为宜）。
清洗原则和步骤：一般情况下，使用干清洗盘，如清洗后无效，可用湿清洗盘（滴入清洗盘读写口的清洗液不宜太多，否则会划烂清洗盘和损伤磁头）。
利用HD－C OPY软件中的Specialmenu中的Use cleaning disk（使用清洗盘）功能，可让软驱磁头从0磁道到最高磁道来回走动，同时驱动马达旋转带动清洗盘转动，达到清洗磁头的目的，该功能使驱动器自动旋转15秒钟。
该方法清洗磁头比较彻底。
如果磁头太脏，则要采用手工清洗，即用棉球蘸清洗液或无水酒精，轻轻擦洗软驱的上、下磁头。
需要注意的是，擦洗时不能用力过猛，以免使磁头移位。
但是，有时灰尘堆积时间太长，会在磁头上产生重度污染，而利用浸泡法去掉磁头上的重度污染物，具有较好的实用性。

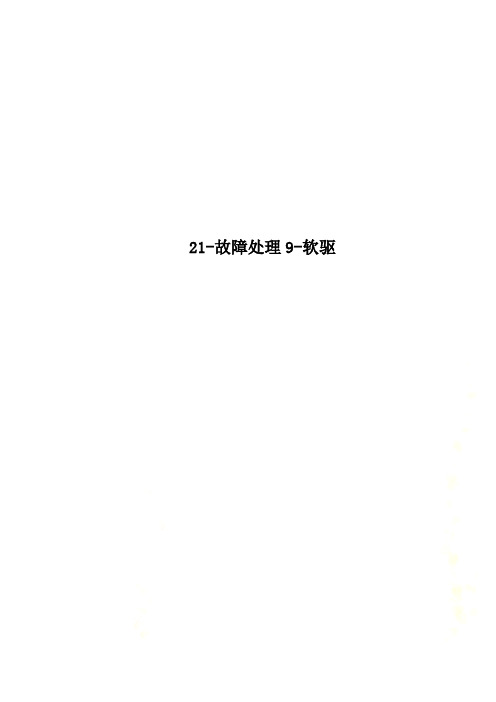

21-故障处理9-软驱2．软盘和软盘驱动器常见故障处理1)软盘常见故障处理软盘在使用中极易出现故障，特别是受到剧烈振动和受强磁场干扰，或在操作中不小心触摸了软盘的读写窗口，以及受病毒干扰等，这样往往使软盘上的数据无法读出。
软盘常见的故障现象有以下两种：(1)软盘在读写操作时，出现文件丢失和扇区找不到等故障。
此时屏幕上常显示：DataerrorreadingdriveAAbort,RetryIgnore,Fail?或显示：GeneralFailureerrorreadingdriveAAbort,RetryIgnore,Fail?这表明软盘的0磁道损坏了，或者软盘受病毒侵害。
(2)软盘不能格式化。
对软盘进行格式化时屏幕显示：InvalidmediaorTrack0baddiskFormatfailure这表明软盘的0磁道损坏了。
产生软盘故障最多的原因是软盘的0磁道损坏。
0磁道损坏主要有两种情况。
一是物理损坏，即硬故障。
这时可在软盘读写窗口处见到划痕、斑驳的霉点等，这种情况一般不能修复。
另一情况是非物理损坏，即软故障。
对于有故障的软盘，一般可在Windows9x下打开“我的电脑”窗口，用右键单击软驱图标，在弹出的快捷菜单中选择“属性”，然后点击“工具”进行磁盘检查。
如果检查显示“严重损坏…”，就应放弃修复。
不然，可尝试用下面方法进行修复：①利用PCTOOLS9.0修复。
打开“DISK”菜单，选择“Format”项，将坏磁盘插入A驱，再在屏幕上选取“A:1.44M"，单击“OK”，出现一个新的配置菜单，选择“SafeFormat”选项。
格式化完成后，还可用“UNFORMAT”命令将软盘中原来的内容恢复。
②利用NORTON8.0中的Disktools修复。
在DOS下启动Disktools后，出现一个主菜单，选择菜单“ReviveaDefectiveDisk”(救活一个有缺陷的磁盘)，然后出现一个对话窗口，在其中选择坏盘所插入的驱动器和磁盘类型，然后按回车键即可修复。
软盘驱动器基本结构及工作原理一．软盘子系统及软盘结构1．软盘子系统软盘子系统由软盘、软驱和软盘控制器组成。
软盘用来存储数据；软驱用作磁盘信息的读出和写入；软盘控制器是软驱和总线之间的接口。
2．软盘1）软盘基本结构及分类软盘由盘片和保护套两部分组成。
盘片由聚酯膜作基底，表面涂一层磁性材料。
靠磁性材料被不同方向的磁化方式来存储信息。
保护套起保护磁盘表面免划伤、防污染以及防止静电作用引起的数据丢失等。
保护套与盘片间是一层柔软的衬里，衬里起清扫盘片的作用。
2）软盘数据的记录格式软盘存放数据时，需要将软盘按一定的格式划分成若干个小区域。
盘面划分成若干个同心圆，即磁道，每个磁道分割成若干扇区，每个扇区可存放一定字节的数据。
为方便存取文件必须对扇区进行编号，这编号称为软盘地址。
软盘地址由磁道号、面（头）号和扇区号三部分组成。
（1）面（磁头）号。
0面对应00 号磁头，1面对应01 号磁头。
（2）磁道号。
从软盘的最外侧00 道开始，由外向里排列，3.5 英寸高密软盘共80 个磁道。
(3)扇区号。
各个扇区的顺序号即为扇区号，尽管外磁道和内磁道的记录密度不同，但扇区数相同。
3.5 英寸高密软盘每个磁道有18 个扇区。
每个扇区512 个字节，容量为2 X 80 X 18 X 512=1474560 字节。
(4)簇。
系统将扇区分组，构成簇(Cluster) 。
文件在软盘上以簇为单位存放，不以扇区为单位存放，这样可减少FAT 的信息量。
一个簇由2n(n=0 、1 、, 、6)个扇区组成，一个簇含的扇区数与盘容量及FAT 表的格式有关，2M 以下的磁盘一个簇只有一个扇区。
一个文件至少占一个簇。
软盘扇区格式如图6-3 所示。
每条磁道由前置区、区段区及后置区三部分组成，每个扇区都有识别标志(ID) 字段、数据字段和两个间隙(GAP) 。
软盘的磁道号、磁头号、扇区号就记录在ID 字段内。
3)软盘的格式化软盘格式化是在软盘上划分记录区；写入各种标志信息和地址信息；确定数据记录在磁盘上的方式；确定每个磁盘的磁道数，每道的扇区数目以及间隙、同步字段和识别标志的字节数，这一过程称为软盘的物理格式化。

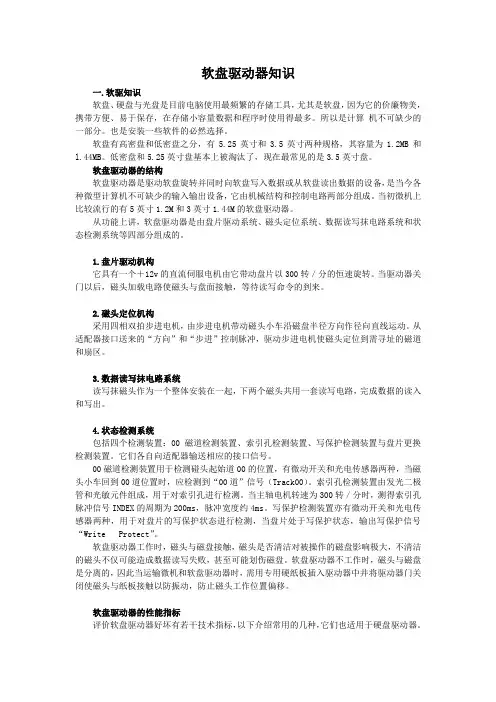

软盘驱动器知识一.软驱知识软盘、硬盘与光盘是目前电脑使用最频繁的存储工具，尤其是软盘，因为它的价廉物美，携带方便、易于保存，在存储小容量数据和程序时使用得最多。
所以是计算机不可缺少的一部分。
也是安装一些软件的必然选择。
软盘有高密盘和低密盘之分，有5.25英寸和3.5英寸两种规格，其容量为1.2MB和l.44MB。
低密盘和5.25英寸盘基本上被淘汰了，现在最常见的是3.5英寸盘。
软盘驱动器的结构软盘驱动器是驱动软盘旋转并同时向软盘写入数据或从软盘读出数据的设备，是当今各种微型计算机不可缺少的输入输出设备，它由机械结构和控制电路两部分组成。
当初微机上比较流行的有5英寸1.2M和3英寸1.44M的软盘驱动器。
从功能上讲，软盘驱动器是由盘片驱动系统、磁头定位系统、数据读写抹电路系统和状态检测系统等四部分组成的。
1.盘片驱动机构它具有一个＋12v的直流伺服电机由它带动盘片以300转／分的恒速旋转。
当驱动器关门以后，磁头加载电路使磁头与盘面接触，等待读写命令的到来。
2.磁头定位机构采用四相双拍步进电机，由步进电机带动磁头小车沿磁盘半径方向作径向直线运动。
从适配器接口送来的“方向”和“步进”控制脉冲，驱动步进电机使磁头定位到需寻址的磁道和扇区。
3.数据读写抹电路系统读写抹磁头作为一个整体安装在一起，下两个磁头共用一套读写电路，完成数据的读入和写出。
4.状态检测系统包括四个检测装置：00磁道检测装置、索引孔检测装置、写保护检测装置与盘片更换检测装置。
它们各自向适配器输送相应的接口信号。
00磁道检测装置用于检测碰头起始道00的位置，有微动开关和光电传感器两种，当磁头小车回到00道位置时，应检测到“00道”信号（Track00）。
索引孔检测装置由发光二极管和光敏元件组成，用于对索引孔进行检测。
当主轴电机转速为300转／分时，测得索引孔脉冲信号INDEX的周期为200ms，脉冲宽度约4ms。
写保护检测装置亦有微动开关和光电传感器两种，用于对盘片的写保护状态进行检测，当盘片处于写保护状态，输出写保护信号“Write Protect”。
