电介质极化机制
- 格式:ppt
- 大小:1.08 MB
- 文档页数:30

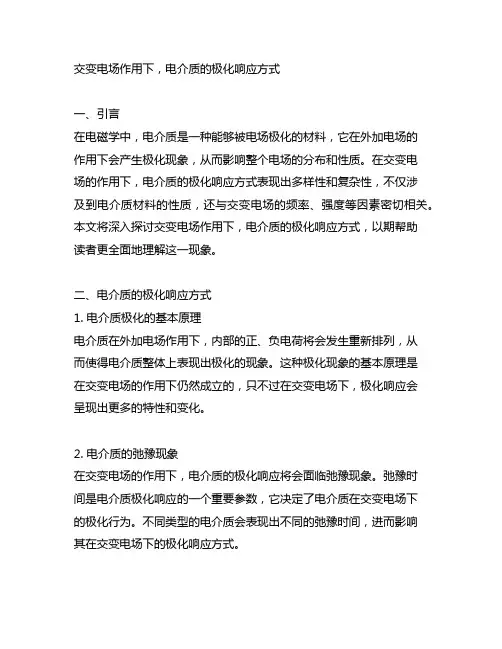

交变电场作用下,电介质的极化响应方式一、引言在电磁学中,电介质是一种能够被电场极化的材料,它在外加电场的作用下会产生极化现象,从而影响整个电场的分布和性质。
在交变电场的作用下,电介质的极化响应方式表现出多样性和复杂性,不仅涉及到电介质材料的性质,还与交变电场的频率、强度等因素密切相关。
本文将深入探讨交变电场作用下,电介质的极化响应方式,以期帮助读者更全面地理解这一现象。
二、电介质的极化响应方式1. 电介质极化的基本原理电介质在外加电场作用下,内部的正、负电荷将会发生重新排列,从而使得电介质整体上表现出极化的现象。
这种极化现象的基本原理是在交变电场的作用下仍然成立的,只不过在交变电场下,极化响应会呈现出更多的特性和变化。
2. 电介质的弛豫现象在交变电场的作用下,电介质的极化响应将会面临弛豫现象。
弛豫时间是电介质极化响应的一个重要参数,它决定了电介质在交变电场下的极化行为。
不同类型的电介质会表现出不同的弛豫时间,进而影响其在交变电场下的极化响应方式。
3. 电介质的频率响应另外,交变电场的频率也会直接影响电介质的极化响应方式。
对于不同频率的交变电场,电介质的极化响应表现出不同的特性。
在低频下,电介质可以完全跟随外加电场的变化;而在高频下,电介质极化的响应可能会显著滞后于外加电场的变化。
三、探讨交变电场作用下的电介质极化响应1. 不同类型电介质的极化行为对比针对交变电场作用下的电介质极化响应,我们可以分别讨论一些典型的电介质材料,比如晶体型电介质和非晶体型电介质等,探讨它们在不同频率和强度的交变电场下的极化响应方式,并对比它们之间的异同。
2. 交变电场频率对于电介质极化响应的影响我们也可以深入探讨交变电场频率对于电介质极化响应的影响。
通过理论分析和实验结果,可以进一步揭示不同频率下电介质极化响应的特性,并探讨这种特性背后的物理机制。
3. 电介质极化的应用前景我们还可以展望电介质极化响应的应用前景。
可以探讨电介质极化在电子器件、传感器、储能装置等领域的潜在应用,并探讨其在实际工程中的重要作用和意义。
在电场作用下,电介质中束缚着的电荷发生位移或者极性随电场方向改变的现象称为电介质的极化。
或者表示为,无论何种结构的电介质,在没有外电场作用时,电介质整体上对外没有极性,在外电场作用下,电介质对外呈现极性的过程。
电介质极化的基本类型包括:电子位移极化(电子式)、离子位移极化(离子式)、转向极化(偶极子式)、空间电荷极化(夹层式)四种类型。
1.电子位移极化(电子式)在外电场的作用下,介质原子中的电子运动轨道变形而出现感应电矩。
2.离子位移极化(离子式)在由离子键结合成的介质内,在外电场的作用下,除了各离子内部产生电子式极化外,还产生正、负离子相对位移而形成的极化称为离子式极化。
当没有外电场时,各正负离子对构成的偶极距彼此相消,合成电距为零;加上外电场后,所有的正负离子对构成的偶极距不再完全相消,形成一定的合成电距。
完成离子式极化所需时间约为10-13~10-12 s,有极微量的能量损耗,与电源频率几乎无关,温度升高时,电介质体积膨胀使离子间的距离增大,离子间相互作用的弹性力减弱,故离子极化率随温度的升高而略有增大。
3.转向极化(偶极子式)在外电场的作用下,极性分子的偶极子沿电场方向转动,作较有规则的排列,而显出极性。
偶极子式极化的建立需要较长时间,约为10-10~10-2 s,甚至更长。
有能量损耗,与电源频率和周围温度有关。
当电场交变频率提高时,极化可能跟不上电场的变化,从而使极化率减小。
4.空间电荷极化(夹层式)夹层式极化是最常见的一种空间电荷极化形式。
由多种介质组成的绝缘结构,在加上外电场后带电质点在介质分界面上堆积,造成电荷在介质空间新的分布,产生电矩。
如电缆、电容器、旋转电机、变压器、互感器、电抗器的绕组绝缘等,都是由多层电介质组成的。
夹层式极化过程是缓慢的,它的完成时间从几十分之一秒到几分钟甚至有长达几小时甚至更长。
因此,这种性质的极化只有在直流和低频交流电压下才能表现出来。
高频时,离子来不及移动,就很少有这种极化现象,故只有在低频时才有意义。

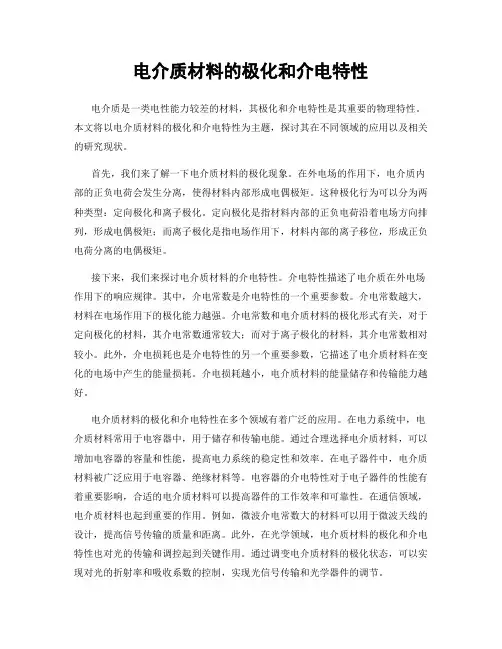

电介质材料的极化和介电特性电介质是一类电性能力较差的材料,其极化和介电特性是其重要的物理特性。
本文将以电介质材料的极化和介电特性为主题,探讨其在不同领域的应用以及相关的研究现状。
首先,我们来了解一下电介质材料的极化现象。
在外电场的作用下,电介质内部的正负电荷会发生分离,使得材料内部形成电偶极矩。
这种极化行为可以分为两种类型:定向极化和离子极化。
定向极化是指材料内部的正负电荷沿着电场方向排列,形成电偶极矩;而离子极化是指电场作用下,材料内部的离子移位,形成正负电荷分离的电偶极矩。
接下来,我们来探讨电介质材料的介电特性。
介电特性描述了电介质在外电场作用下的响应规律。
其中,介电常数是介电特性的一个重要参数。
介电常数越大,材料在电场作用下的极化能力越强。
介电常数和电介质材料的极化形式有关,对于定向极化的材料,其介电常数通常较大;而对于离子极化的材料,其介电常数相对较小。
此外,介电损耗也是介电特性的另一个重要参数,它描述了电介质材料在变化的电场中产生的能量损耗。
介电损耗越小,电介质材料的能量储存和传输能力越好。
电介质材料的极化和介电特性在多个领域有着广泛的应用。
在电力系统中,电介质材料常用于电容器中,用于储存和传输电能。
通过合理选择电介质材料,可以增加电容器的容量和性能,提高电力系统的稳定性和效率。
在电子器件中,电介质材料被广泛应用于电容器、绝缘材料等。
电容器的介电特性对于电子器件的性能有着重要影响,合适的电介质材料可以提高器件的工作效率和可靠性。
在通信领域,电介质材料也起到重要的作用。
例如,微波介电常数大的材料可以用于微波天线的设计,提高信号传输的质量和距离。
此外,在光学领域,电介质材料的极化和介电特性也对光的传输和调控起到关键作用。
通过调变电介质材料的极化状态,可以实现对光的折射率和吸收系数的控制,实现光信号传输和光学器件的调节。
目前,对电介质材料的极化和介电特性的研究正得到越来越多的关注。
一方面,科学家们正在探索新的电介质材料,以提高其介电特性和应用性能。

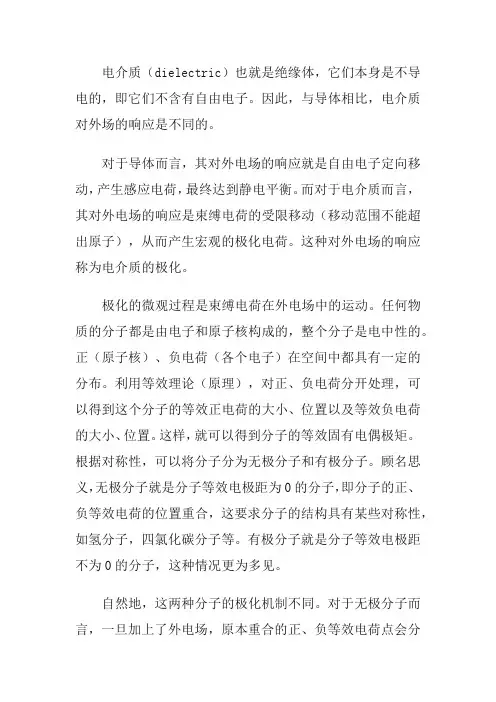

电介质(dielectric)也就是绝缘体,它们本身是不导电的,即它们不含有自由电子。
因此,与导体相比,电介质对外场的响应是不同的。
对于导体而言,其对外电场的响应就是自由电子定向移动,产生感应电荷,最终达到静电平衡。
而对于电介质而言,其对外电场的响应是束缚电荷的受限移动(移动范围不能超出原子),从而产生宏观的极化电荷。
这种对外电场的响应称为电介质的极化。
极化的微观过程是束缚电荷在外电场中的运动。
任何物质的分子都是由电子和原子核构成的,整个分子是电中性的。
正(原子核)、负电荷(各个电子)在空间中都具有一定的分布。
利用等效理论(原理),对正、负电荷分开处理,可以得到这个分子的等效正电荷的大小、位置以及等效负电荷的大小、位置。
这样,就可以得到分子的等效固有电偶极矩。

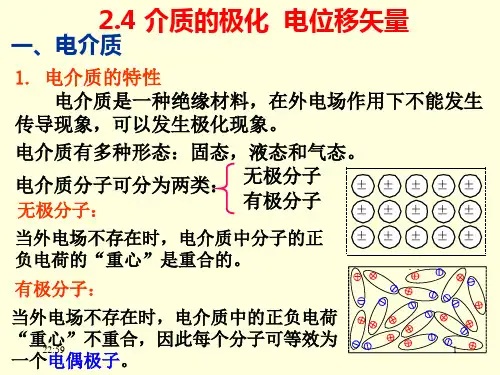

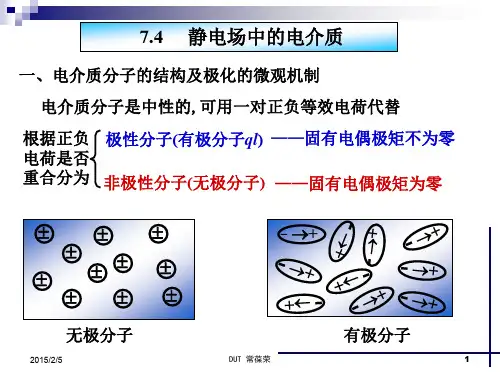

根据对称性,可以将分子分为无极分子和有极分子。
顾名思义,无极分子就是分子等效电极距为0的分子,即分子的正、负等效电荷的位置重合,这要求分子的结构具有某些对称性,如氢分子,四氯化碳分子等。
有极分子就是分子等效电极距不为0的分子,这种情况更为多见。
自然地,这两种分子的极化机制不同。
对于无极分子而言,一旦加上了外电场,原本重合的正、负等效电荷点会分开,产生感生电极距,也称为位移极化。
而对于有极分子而言,不仅仅有位移极化,本身的固有电极距会在外场作用下从原本的杂乱无章到逐渐有序,这种极化称为取向极化。
那么如何定量描述极化的强度呢?极化强度是宏观量,而极化微观机制是微观图像。
将宏观量和微观图像联系起来的有效工具便是微元法,即取一小块体积元,将体积元内所有电极距叠加起来,除以体积元的大小,定义为极化强度矢量。
那么极化电荷的分布情况如何呢?对于均匀的电介质而言,可以想象,电介质体内是不会出现宏观的极化电荷的,因为它们都抵消掉了(想象一下极化的微观过程可知)。
但在表面情况就不同了。
这个表面并不是电介质的理想表面,而是指距离理想表面的距离小于L的地方。
其中L为分子感生电极距中等效正电荷点与等效负电荷点的距离。
