模电课程设计直流稳压电源班级：学号：姓名：日期：目录一设计课程名称 (3)二课程设计目的及要求 (3)三系统知识介绍 (3)四单元电路设计与参数计算 (6)五总原理图与调试 (8)六元器件清单 (9)七安装与调试 (10)八结论与心得 (10)九参考文献 (10)模电课程设计仿真与测试报告一设计课程名称直流稳压电源二课程设计目的及要求（输入电压为220V，50Hz市电，输出为直流稳定电压）。
技术要求：1.额定输出电压：12V，10-14V连续可调；2.额定输出电流1.5A；3.满载纹波峰峰值小于60mV；S≤5×10-3；4.稳压系数v主要测量内容：最大输出电流，纹波峰峰值，稳压系数，电压调整率。
三系统知识介绍在电子电路及设备中，一般都需要稳定的直流电源供电。
本次模电课程设计要求的直流电源为单相小功率电源，它将频率为50Hz、有效值为220V的单相交流电压转换为幅值稳定、输出电流为几十安以下的直流电压。
1.直流稳压电源设计思路（1）电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。
（2）降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。
（3）脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。
（4）滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给负载R。
l2.直流稳压电源原理单相交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电源。
如下图。
其中：（1）电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。
（2）整流电路：利用单向导电元件，把50Hz的正弦交流电变换成脉动的直流电。
（3）滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压。
模电课程设计报告 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】模拟电路课程设计题目：OCL功率放大器学院：信息学院专业：自动化班级学号：学生姓名：指导教师;目录一、课程设计任务及要求1、设计目的①学习OCL功率放大器的设计方法②了解集成功率放大器内部电路工作原理根据设计要求,完成对OCL功率放大器的设计,进一步加强对模拟电子技术的了解④采用集成运放与晶体管原件设计OCL功率放大器⑤培养实践技能,提高分析和解决实际问题的能力2、设计指标①频率响应:50Hz≤f≤20KHz②额定输出功率:P o=8W③负载电阻:R L=8Ω④非线性失真尽量小⑤输入信号:U i<=100mv3、设计要求（1）进行方案论证及方案比较（2）分析电路的组成及工作原理（3）进行单元电路设计计算（4）画整机电路图（5）写出元件明细表（6）小结和讨论（7）写出对本设计的心得体会分析设计要求，明确性能指标；查阅资料、设计方案分析对比。
4、制作要求论证并确定合理的总体设计方案，绘制结构框图。
5、OCL功率放大器各单元具体电路设计。
总体方案分解成若干子系统或单元电路，逐个设计，计算电路元件参数；分析工作性能。
6、完成整体电路设计及论证。
7、编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。
二、总体方案设计1、设计思路功率放大器的作用是给负载R l提供一定的输出功率，当R I一定时，希望输出功率尽可能大，输出信号的非线性失真尽可能小，且效率尽可能高。
放大电路实质上都是能量转换电路。
从能量控制的观点来看，功率放大电路和电压放大电路没有本质的区别。
但是，功率放大电路和电压放大电路所要完成的任务是不同的。
对电压放大电路的主要要求是使其输出端得到不失真的电压信号，讨论的主要指标是电压增益，输入和输出阻抗等，输出的功率并不一定大。
而功率放大电路则不同，它主要要求获得一定的不失真（或失真较小）的输出功率。
模拟电力电子专业课程设计方案报告嘿，大家好！今天我来给大家分享一下关于电力电子专业课程设计的方案。
咱们这个方案可是结合了十年经验的心血结晶，废话不多说，咱们直接进入主题！一、课程设计背景电力电子技术在现代工业中有着广泛的应用，为了让学生更好地掌握这门技术，我们这个课程设计应运而生。
课程设计旨在让学生了解电力电子设备的基本原理、设计方法和实际应用，培养他们的创新能力和实际操作能力。
二、课程设计目标1.理论与实践相结合，让学生掌握电力电子技术的基本原理和设计方法。
2.培养学生的动手能力，提高他们解决实际问题的能力。
3.培养学生的团队协作精神，提高他们的沟通与协作能力。
三、课程设计内容1.电力电子器件介绍这部分内容主要包括电力电子器件的分类、特性、工作原理和应用。
通过这部分学习，学生可以了解到各种电力电子器件的特点和适用场合。
2.电力电子电路设计这部分内容主要介绍电力电子电路的设计方法，包括AC/DC变换、DC/DC变换、DC/AC变换等。
学生需要掌握各种电路的原理和设计要3.电力电子系统仿真这部分内容主要教授学生如何使用仿真软件进行电力电子系统的设计和分析。
通过仿真实验，学生可以更好地理解电力电子系统的动态性能和稳定性。
4.电力电子设备应用这部分内容主要包括电力电子设备在工业、交通、能源等领域的应用。
学生需要了解各种应用场景下的电力电子设备设计要点和实际应用案例。
四、课程设计方法1.理论教学通过课堂讲授、案例分析等形式，让学生掌握电力电子技术的基本原理和设计方法。
2.实践操作安排实验室实践环节，让学生亲自动手搭建电力电子电路，进行仿真实验，提高他们的实际操作能力。
3.团队协作课程设计中，学生需要组成团队，共同完成设计任务。
通过团队协作，培养学生的沟通与协作能力。
4.评价体系课程设计结束后，对学生的设计方案进行评价。
评价内容包括设计原理的正确性、设计方法的合理性、实际操作能力、团队协作精神五、课程设计成果1.学生可以独立完成电力电子系统的设计与仿真。
课程设计报告课程名称：模拟电子技术基础设计名称：带前置放大的音频功率放大器姓名：学号:班级：日期：摘要本电路设计采用前置放大电路和音频功率放大电路相结合的放大模式，前者采用有“运放之皇”的NE5532对电压进行放大，后者采用性能优良的LM386对电压和电流放大，给音响放大器的负载（扬声器）提供一定的输出功率。
当负载一定时，希望输出的功率尽可能大，输出的信号的非线形失真尽可能的小，效率尽可能的高。
在前置放大和功放之间加上一个滑动变阻，就保证了音量可调，在滑动变阻器之前再加上一足够大电阻，这样保证了信号不失真。
除此之外，加上相应的旁路电容又使得电路具有杂音小，有电源退偶，无自激等优点。
根据实例电路图和已经给定的原件参数，使用multisim10软件模拟电路，并对其进行静态分析，动态分析，显示波形图，计算数据等操作。
关键词： NE5532 LM386 性能优良音量可调杂音小目录一、设计的目的及任务1.1设计的目的1.2 设计的任务及要求二、电路设计总方案及原理框图2.1原理框图2.2电路设计方案三、各组成部分的工作原理3.1.1弱信号前置放大级电路图3.1.2前置放大电路图工作原理3.2.1音频功率放大电路图3.2.2音频功率放大电路的工作原理四、电路仿真4.1 设计的总电路图4.2应用Multisim 11进行的仿真结果五、电路的安装及调试六、电路的实验结果七、实验总结八、仪器仪表明细清单参考文献一、设计的目的及任务1.1设计的目的1，了解音频放大电路的形成和用途。
2，掌握音频放大电路的一种实现方法。
3，提高独立设计电路和验证试验的能力。
4，熟悉运用Multisim 11软件进行仿真，学会焊接技术。
1.2 设计的任务及要求前置放大器的放大倍数为10 倍，使用单电源低噪声集成运放NE5534、OP-27A，功率放大采用LA4100、或LM386、或其他型号。
音量可调，杂音小，有电源退耦，无自激。
二、电路设计总方案及原理框图2.1原理框图图1系统原理框图2.2电路设计方案根据推任务要求，设计总电路需要弱信号前置放大级电路和功率放大电路两个基本电路，其中前置级主要完成小信号的电压放大任务；功率放大级则实现对信号的电压和电流放大任务。
模电课程设计报告新颖一、课程目标知识目标：1. 让学生掌握模拟电子技术的基本概念，如放大器、滤波器、振荡器等；2. 使学生了解并掌握模拟电路的常用元件及其工作原理；3. 帮助学生理解并运用模拟电路分析方法，如等效电路、微变等效等。
技能目标：1. 培养学生能够正确使用仪器、设备进行模拟电路实验操作；2. 培养学生具备分析和解决模拟电子技术问题的能力；3. 提高学生运用所学知识设计简单模拟电路的能力。
情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们的探究欲望；2. 培养学生具备良好的团队合作意识，学会与他人共同解决问题；3. 增强学生的国家意识，认识到模拟电子技术在国家发展中的重要地位。
本课程针对高中年级学生，结合学科特点和教学要求，注重理论与实践相结合，提高学生的实际操作能力。
课程目标具体、可衡量，旨在帮助学生掌握模拟电子技术的基本知识和技能，培养他们解决实际问题的能力，同时激发学生对电子技术的兴趣，培养良好的情感态度价值观。
后续教学设计和评估将围绕这些具体学习成果展开。
二、教学内容本章节教学内容主要包括以下几部分：1. 模拟电子技术基本概念：介绍放大器、滤波器、振荡器等基本电路的工作原理及其在电子技术中的应用。
2. 常用元件及其工作原理：学习二极管、晶体管、运算放大器等模拟电路常用元件的特性及功能。
3. 模拟电路分析方法：讲解等效电路、微变等效等分析方法，并通过实例进行演示。
4. 实践操作：安排学生进行模拟电路实验，如搭建放大器、滤波器等，培养学生的实际操作能力。
5. 教学内容的安排与进度：- 第一节课：模拟电子技术基本概念；- 第二节课：常用元件及其工作原理；- 第三节课：模拟电路分析方法；- 第四节课：实践操作。
本章节教学内容与教材关联性紧密，按照课程目标制定详细的教学大纲。
教学内容具有科学性和系统性，旨在帮助学生扎实掌握模拟电子技术的基本知识和技能。
后续教学过程中，教师将根据教学内容和进度进行授课，确保学生能够逐步达到课程目标。
模拟电子技术课程设计报告学院：班级：姓名：指导教师：成绩：目录课程设计概述----------------------------------------- 3 课程设计任务----------------------------------------- 4 设计的具体实现--------------------------------------- 5 心得体会---------------------------------------------- 12模拟电子技术课程设计报告一、课程设计概述一、课程设计的任务和目的学生通过理论设计和实物制作解决相应的实际问题，巩固和运用在《模拟电子技术》中所学的理论知识和实验技能，掌握常用模拟电路的一般设计方法，提高设计能力和实践动手能力，为以后从事电子电路设计、研发电子产品打下良好的基础。
二、课程设计的基本要求1、掌握电子电路分析和设计的基本方法。
包括：根据设计任务和指标初选电路；调查研究和设计计算确定电路方案；选择元件、安装电路、调试改进；分析实验结果、写出设计总结报告。
2、培养一定的自学能力、独立分析问题的能力和解决问题的能力。
包括：学会自己分析解决问题的方；对设计中遇到的问题，能通过独立思考、查询工具书和参考文献来寻找解决方案，掌握电路测试的一般规律；能通过观察、判断、实验、再判断的基本方法解决实验中出现的一般故障；能对实验结果独立地进行分析，进而做出恰当的评价。
3、掌握普通电子电路的生产流程及安装、布线、焊接等基本技能。
4、巩固常用电子仪器的正确使用方法，掌握常用电子器件的测试技能。
5、通过严格的科学训练和设计实践，逐步树立严肃认真、一丝不苟、实事求是的科学作风，并逐步建立正确的生产观、经济观和全局观。
6，要求完成实物制作和设计报告，设计报告格式符合要求。
二、课程设计任务一．课题概述课题一：窗口电压检测电路设计一个窗口电压检测电路，电压检测范围为4-8V（可根据需要调整电压检测范围），当输入电压在检测范围内用示波器检测输入端的波形，与检测范围外的波形进行比较。
模电课程设计报告
模电课程是一门重要的工程学科，广泛应用于多个领域，如生物医学、航空航天、海洋工程、能源工程、信息技术等。
因此，模电学科的教学工作对于一个国家的科技发展非常重要。
本文旨在探索如何更好地提高模电课程的教学质量，从而获得更好的科学研究结果。
首先，为了更好地教授模电学科，教师必须建立一个良好的系统教学结构，以便教师能够清楚地了解课程的难度和内容，在正确的节点上安排学习任务，并根据学生的水平和进度做出相应的调整。
其次，在模电学科的教学中，要注意实践和理论的结合，并让学生在实际应用中学习模电知识，让学生有机会去动手实践，操作不同的器件，积累实践经验，提高模电知识的应用能力。
再次，为了了解学生在学习模电学科时的学习情况和学习效果，在教学中应重视评价，定期开展考核和评估，统计学习情况和学习成果，并根据评价结果及时调整教学策略，以适应学生的学习情况，保证学生的学习质量。
最后，为了更好地锻炼学生的模电能力，在教学中应多开展课外活动，比如联谊会、科技讨论会、工程实践、实验比赛等，让学生在课堂外多了解模电的知识，让学生有机会多动手实践，提高学生的模电能力。
经过以上总结，可以得出结论，有效提高模电课程教学质量，关键在于以下几个方面：一是建立良好的教学结构，确保课程正确安排；二是注重理论和实践的结合，将理论知识转化为实践能力；三是重视
评价，确保学生的学习质量；四是提供课外活动，提高学生模电能力。
只有在系统的策划安排、认真的实施和及时的调整中，才能实现模电课程的质量提高，达到为国家培养高素质工程人才的目的。
南京航空航天大学模拟电子技术课程设计报告（频率—电压变换器)学生姓名：田恬学号: 031520302班级: 0315203电工电子实验中心2017年6月目录第一章：设计指标第二章：系统概述第三章：单元电路设计与分析第四章：电路调试过程第五章：结束语附件1：器件表附件2：参考文献附件3：总图第一章设计指标试设计一个频率—电压变换器,要求：在200Hz-2kHz范围内变化时，对应输出的直流电（1）当正弦波信号的频率fi压Vo在2—10V范围内线性变化,误差在5%左右。
（2）正弦波信号源采用函数波形发生器.（3）采用±12V电源供电。
第二章系统概述一、设计思想函数波形发生器输出的正弦波经比较器变换成方波。
方波经频率变换成直流电压。
直流正电压经反相器变成负电压，再与参考电压V R通过反相加法器得到符合技术要求的Vo.二、各功能的组成（1）本次使用741运放设计三角波发生器作为设计函数波形发生器。
调节范围为200Hz-2000Hz,在调试过程中，挑选中间的几个值进行测试。
（2）电压比较器采用LM311.（3）F/V变换采用集成块LM331构成的典型电路。
通过参考书和报告上的指导书确定相关参数,测定输出的电压范围在0.2—2V。
(4）反相器采用比例为—1，通过集成芯片OP07实现.（5）反相加法器同样用芯片OP07实现，通过调节V R的大小.使输出的电压在2—10V。
三、总体工作过程第三章 单元电路设计与分析一、三角波发生器电路如图所示，它由运放A1、A2，电阻R1、R2组成的同相迟滞比较器，运放A2以及R 、C 构成的反相有源积分电路组成。
其输出信号周期为124R R RCT Vo=2-5V参考电压V R-0.2- -2V Vo3直流 Vo2方波 Vo1f i =200-2oooHz正弦波 函数波形发生器比较器F/V/变换反相器反相加法器0.1μF二、电压比较器LM311是一种电压比较器，它能将一个模拟电压信号和一个参考固定电压相比较,在二者幅度相等的附近,输出电压将产生跃变,相应输出高电平或低电平。

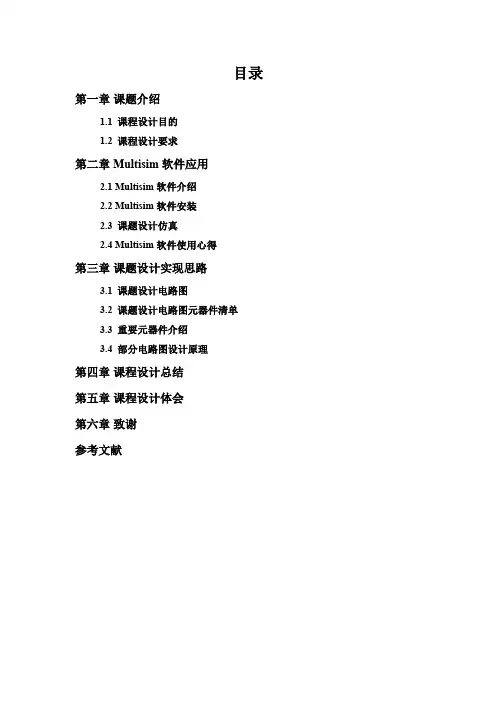

目录第一章课题介绍1.1 课程设计目的1.2 课程设计要求第二章Multisim软件应用2.1 Multisim软件介绍2.2 Multisim软件安装2.3 课题设计仿真2.4 Multisim软件使用心得第三章课题设计实现思路3.1 课题设计电路图3.2 课题设计电路图元器件清单3.3 重要元器件介绍3.4 部分电路图设计原理第四章课程设计总结第五章课程设计体会第六章致谢参考文献第一章课题介绍1.1 课程设计目的本次模拟电子技术课程设计是一个集中实践环节，通过完成双音频电话振铃电路的设计与实物电路连接，培养和锻炼学生的实践动手能力，让学生对模拟电子技术知识有更进一步的了解。
本次模拟电子技术课程设计要达到的目的有：1、训练学生了解常用的集成电路，了解电子仪器的使用，提高学生的实践动手能力，更好的将理论与实践结合起来，培养电子专业的学习兴趣；2、让学生更好的运用所学的知识，加深对电子电路的掌握，达到创新的目的；3、通过实践设计制作一个双音频电话振铃电路设计，学会合理的利用集成电子器件制作电路，进一步加强对模拟电子技术知识的理解和实践操作能力；4、让同学了解简易电话机的振铃的原理，自己动手设计制作一个实用的双音频电话振铃电路图；5、了解电路板和电子线路的装配，掌握电路板的连接原理和连接方法，以达到锻炼自我理论了联系实际，将理论知识应用到实际操作上的能力；6、培养学生严肃认真的工作作风和严谨踏实的科学态度，以及独立分析和动手解决实际问题的能力，进一步熟悉电子元器件的类型和特性，并掌握合理选用的原则与电子电路的安装和调试技能。
1.2 课程设计要求本次模拟电子技术课程设计的课题是双音频电话振铃电路设计。
所谓双音频就是两个音频信号，在振铃时交替出现，产生悦耳的电话铃声。
本课题的设计要求如下：1、设计和制作一个模拟电话双音频振铃的电路；2、振铃电路能够交替产生约600Hz和800Hz的交变信号，信号的交替速率约为10Hz；3、输出的铃声响亮悦耳。
宁波大红鹰学院《模拟电子技术》课程设计报告课题名称：信号发生器分院：机械与电气工程学院教研室：电气工程及其自动化班级：姓名：学号：指导教师：严金龙李燕二○一三年十二月课题名称一、设计任务1.1设计要求1．利用集成运算放大器LM358设计一个简易信号发生器，要求能产生正弦波、方波和三角波三种波形。
2．采用双电源供电形式：电源12CC V V =+、12EE V V =-； 输出信号满足：（1）正弦波：V pp >=2V ；方波：V pp =13.5V ；三角波：V pp =8V ； （2）频率：110HZ ； （3）波形无明显失真。
1.2系统框图方波发生电路积分电路产生RC自激震荡产二、硬件设计2.1正弦波发生电路图1 正弦波RC串并联选频网络如下图（a）所示，它在正弦波振荡电路中既为选频网络，又为正反馈网络，所以其输入电压为，输出电压为。
当信号频率足够低时，，因而网络的简化电路及其电压和电流的向量如图(b)所示。
超前，当频率趋于零时，相位超前趋近于+900，且趋近于零。
当信号频率足够高时，，因而网络的简化电路及其电压和电流的向量如图（c）所示。
滞后，当频率趋近于无穷大时，相位滞后趋近于-900，且趋近于零。
当信号频率从零逐渐变化到无穷大时，的相位将从+900逐渐变化到-900。
因此，对于RC串并联选频网络，必定存在一个频率f0，当f=f0时，=同相。
通过计算可求出RC串并联选频网络的频率特性，如下图所示，其谐振频率。
为使f0=110hz，即使RC=1/220*3.14，确定了C的值就得到一个电阻的值。
R=1.447（1.45）KΩ，C=1uf。
RC桥式正弦波振荡电路：因为正弦波振荡器的起振条件是，从幅频特性曲线可得，当f=f0时，F=1/3，所以当A>3时，即RC串并联选频网络匹配一个电压放大倍数略大于3的正反馈放大器时，就可构成正弦波振荡器。
从理论上讲，任何满足放大倍数要求的放大电路与RC串并联选频网络都可组成正弦波振荡电路；但是，实际上，所选用的放大电路应具有尽可能大的输入电阻和尽可能小的输出电阻，以减小放大电路对选频特性的影响，使振荡频率几乎仅仅决定于选频网络。
模电课设报告Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】南京航空航天大学模拟电子技术课程设计报告（频率-电压变换器）学生姓名：田恬学号：班级： 0315203电工电子实验中心2017年6月目录第一章：设计指标第二章：系统概述第三章：单元电路设计与分析第四章：电路调试过程第五章：结束语附件1：器件表附件2：参考文献附件3：总图第一章设计指标试设计一个频率-电压变换器，要求：（1）当正弦波信号的频率f i在200Hz-2kHz范围内变化时，对应输出的直流电压Vo在2-10V范围内线性变化，误差在5％左右。
（2）正弦波信号源采用函数波形发生器。
（3）采用±12V电源供电。
第二章系统概述一、设计思想函数波形发生器输出的正弦波经比较器变换成方波。
方波经频率变换通过反成直流电压。
直流正电压经反相器变成负电压，再与参考电压VR相加法器得到符合技术要求的Vo。
二、各功能的组成（1）本次使用741运放设计三角波发生器作为设计函数波形发生器。
调节范围为200Hz-2000Hz,在调试过程中，挑选中间的几个值进行测试。
（2）电压比较器采用LM311。
（3）F/V变换采用集成块LM331构成的典型电路。
通过参考书和报告上的指导书确定相关参数，测定输出的电压范围在。
（4）反相器采用比例为-1，通过集成芯片OP07实现。
的大小。
使输出的（5）反相加法器同样用芯片OP07实现，通过调节VR电压在2-10V。
三、总体工作过程第三章 单元电路设计与分析一、三角波发生器电路如图所示，它由运放A1、A2，电阻R1、R2组成的同相迟滞比较器，运放A2以及R 、C 构成的反相有源积分电路组成。
其输出信号周期为二、电压比较器LM311是一种电压比较器，它能将一个模拟电压信号和一个参考固定电压相比较，在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平。
三、频率电压变换器直接应用F/V 变换器LM331,其输出与输入的脉冲信号重复频率成正比.（1）LM331内部原理图此时,○1脚是输出端(恒流源输出),○6脚为输入端(输入脉冲链),○7脚接比较电平.（2）工作波形图及工作过程当输入负脉冲到达时,由于○6脚电平低于○7脚电平,所以S=1(高电平)，Q =0（低电平）。
此时放电管T 截止，于是Ct 由Vcc 经Rt 充电，其上电压Vct 按指数规律增大。
与此同时，电流开关S 使恒流源I 与○1Vo=2-参考电-2V Vo3直流Vo2方f i =200-正弦函数波比较F/V/变反相反相μF脚接通，使CL充电，VCL按线性增大（因为是恒流源对CL充电）。
经过的时间，Vct增大到2/3Vcc时，则R有效（R=1，S=0），Q =1，此时，Ct、CL放电。
以后就重复上面的过程，于是在RL上就得到一个直流电压Vo（这与电源的整流滤波原理类似），并且Vo与输入脉冲的重复频率fi成正比。
CL的平均充电电流为i×（）fiCL的平均放电电流为Vo/RL当CL充放电平均电流平衡时，得Vo=I×（）×fi×RL式中I是恒流电流，I=Rs式中是LM331内部的基准电压（即2脚上的电压）。
于是得ittSLofCRRRV09.2可见，当Rs、Rt、Ct、RL一定时，Vo正比于fi，显然，要使Vo与fi之间的关系保持精确、稳定，则上述元件应选用高精度、高稳定性的。
对于一定的fi，要使Vo为一定植，可调节Rs的大小。
恒流源电流I 允许在10~500μA范围内调节，故Rs可在190kΩ~ kΩ范围内调节。
一般Rs在10kΩ左右取用。
(3)LM331用作FVC的电路如图在此，Vcc=12V所以Rx=50kΩ，取Rx=51 kΩ取Rs= kΩ则 Vo=fi×10–3V表1 Vo 和f i 的关系四、反相器与反相加法器 （1）反相器反相器的电路如图所示。
因为都是直接耦合，为减小失调电压对输出电压的影响，所以运算放大器采用低失调运放OP07。
由于LM331的负载电阻RL=100k Ω，所以反相器的输入电阻应为100 k Ω，因而取RL=100。
反相器的Au=-1，所以R4=RL=100 k Ω，平衡电阻R5=RL//R4=50 k Ω 取R5=51 k Ω。
（2）反相加法器反相加法器电路如图所示。
已知Vo3= -Vo2= -f i ×10-3V 技术要求f i =200Hz 时，Vo=2V f i =2000Hz 时，Vo=10V即 Vf V i o )225910(+=（2）对照⑴式和⑵式，可见应有 V V R R R 910910=-100k+V CCV o1V i1图5-1-6若取R10=40k Ω，R9=20 k Ω，则VR= -95V ∴R6=9k Ω，用两个18 k Ω电阻并联获得。
平衡电阻R11≈R11//R6//R9=Ω。
参考电压VR 可用电阻网络从-12V 电源电压分压获取，如图所示。
若取 R8=1k Ω，则R8//R9= k Ω Rw2+R7= k Ω 取 R7= 18 k Ω Rw2用10 k Ω电位器。
第四章 电路调试过程一、测量与调整（1）观察电路图中V il 、V o1、V i2以及LM331第五脚的波形。
可在200Hz~2kHz 内的任一频率上观察。
（2）Vi1应为直流电平≈0，幅度≈的正弦波。
Vo1应为单极性的正方波，幅度≈VCC 。
Vi2应为直流电平≈VCC 的正负脉冲。
Vo2应为正直流电压，Vo3应为负直流电压，Vo 应为正直流电压。
将函数波形发生器的输出信号频率fi 调到200Hz 。
此时 Vo2=。
否则调整Rw1。
Vo3= 。
否则调整R4。
VR 应= -5/9V 。
否则调整Rw2。
Vo 应=1V 。
否则分别检查VR 、Vo3产生的输入。
VR产生的输出应为-VR。
否则调整R9。
Vo3产生的输出应为-4/9V，否则调整R6。
固定电阻的调整可用一个接近要求值的电阻和一个小阻值的电阻串联来实现。
根据表1中的频率点，测出对应的Vo，应基本符合表中的值。
表 Vo和f的关系i二、问题及解决措施（1）电压比较器输出的方波波形走形。
原因：可能存在元件接触不良，部分电容短路的情况。
解决：替换了三角波发生器中的部分电容及老化导线，重新接入元件。
结果：波形输出正常，没有再出现边缘曲化情况。
（2）Vo2的测量电压始终无法全部达到误差要求，找不出固定的Rs值。
原因：调节输出频率的方法错误。
通过调节滑动电阻器具体阻值进行调节，读阻值的方法错误，实际输出的频率并不是所要求的频率。
解决：将示波器接到比较器的输出端，调节滑动电阻，通过观察示波器上频率变化确定所需频率。
结果：获得了正确的频率，误差成功稳定在要求范围内。
第五章总结语通过此次课程设计，使我更加扎实的掌握了有关低频电子线路方面的知识，在设计过程中虽然遇到了一些问题，但经过一次又一次的思考，一遍又一遍的检查终于找出了原因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。
在课程设计过程中，我们不断发现错误，不断改正，不断领悟，不断获取。
在今后社会的发展和学习实践过程中，一定要不懈努力，不能遇到问题就想到要退缩，一定要不厌其烦的发现问题所在，然后一一进行解决，只有这样，才能成功的做成想做的事。
课程设计诚然是一门专业课，给我很多专业知识以及专业技能上的提升，同时，设计让我感触很深。
使我对抽象的理论有了具体的认识。
通过这次课程设计，我掌握了常用元件的识别和测试；熟悉了常用仪器、仪表；了解了电路的连线方法；以及如何提高电路的性能等等。
完成课程设计的过程即是从理论到实践，在实验室里，可以说得是苦多于甜，但是可以学到很多很多的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。
通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正掌握知识和技能。
实验过程中，也对团队精神的进行了考察，让我们在合作起来更加默契，在成功后一起体会喜悦的心情。
果然是团结就是力量，只有互相之间默契融洽的配合才能换来最终完美的结果。
器件表1、仪器双踪示波器 1台直流稳压电源 1台万用表 1只2、元器件μA741 3只LM311 1只LM331 1只OP07 2只滑动变阻器 3只电阻、电容、导线若干参考文献电子线路设计与应用（第二版）高等教育出版社。
