塑件收縮率及其計算charlin.wang20110323材料收縮率及其計算u收縮率是材料本身熱脹冷縮而導致其尺寸縮小的現象u塑料的收縮率是指塑件從模腔中取出後,冷卻至室溫時其尺寸縮小的程度,並用百分數(％)表示.大多數塑件在脫模後幾小時內,就會達到其收縮量的成形收縮主要表現u線尺寸收縮由於熱脹冷縮,塑件脫模時的彈性恢復、塑性變形等原因導致塑件脫模冷卻到室溫後其尺寸縮小,為此型腔設計時必須考慮予以補償.影響收縮率變化的因素u材料不同收縮率往往差別很大.如ABS的收縮率為0.3%～0.8%,而PE 則為1.5%～3.6%,PP為1％～2.5％.u同一品種的塑膠,不同廠家生產,其收縮率也不一樣;甚至同一廠家生產常用塑膠材料的收縮率樹脂名稱縱向收縮率橫向收縮率高向收縮率乾燥溫度成型溫度模具溫度耐熱溫度1ABS(高剛性)4~9/10004~9/10004~9/100070~80200~26050～8071～932ABS(耐熱性)4~9/10004~9/10004~9/100070~80250~30050～8088～1653ABS(加40%纖維)1~2/10001~2/10001~2/100070~80200~26050～8093～1104SAN(一般)2~7/10002~7/10002~7/100085200~26050～8060～69塑膠收縮率的取值原則u對於收縮率範圍較小的塑膠品種,可按收縮率的範圍取中間值.u對於收縮率範圍較大的塑膠品種,應根據塑件的形狀,特別是壁厚來確定塑膠的收縮率,壁厚大的取大值,壁厚小的取小值.u根據GB/T 15585-1995 塑料注射成型收缩率的测定标准u可測量平行和垂直流動方向上的收縮率u S-塑模收縮率,%;Lm-模腔尺寸,mm; Ls-試樣尺寸,mmu將收縮率公式展開,可得模具成型零件尺寸u模具成型零件尺寸公式=L+1(S)L參考n葉屋臣一.注射模具設計和應用.北京:輕工業出版社,1989:177n馬金駿.塑膠模具設計（修訂本）.北京:中國科學技術出版社,1994:24-25。

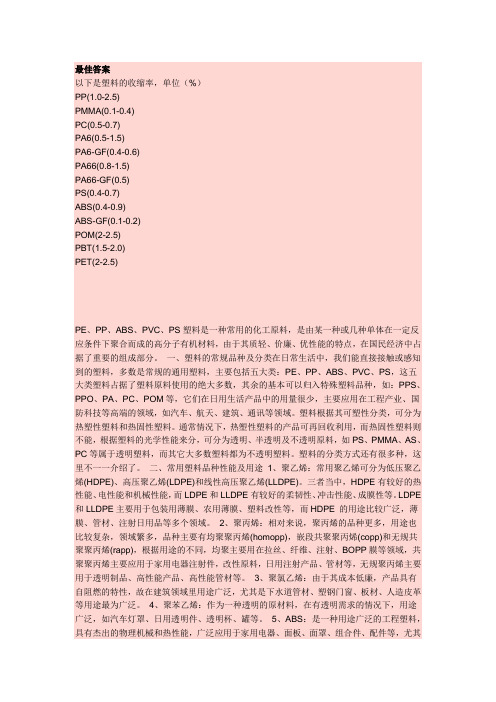

最佳答案以下是塑料的收缩率，单位（%）PP(1.0-2.5)PMMA(0.1-0.4)PC(0.5-0.7)PA6(0.5-1.5)PA6-GF(0.4-0.6)PA66(0.8-1.5)PA66-GF(0.5)PS(0.4-0.7)ABS(0.4-0.9)ABS-GF(0.1-0.2)POM(2-2.5)PBT(1.5-2.0)PET(2-2.5)PE、PP、ABS、PVC、PS塑料是一种常用的化工原料，是由某一种或几种单体在一定反应条件下聚合而成的高分子有机材料，由于其质轻、价廉、优性能的特点，在国民经济中占据了重要的组成部分。
一、塑料的常规品种及分类在日常生活中，我们能直接接触或感知到的塑料，多数是常规的通用塑料，主要包括五大类：PE、PP、ABS、PVC、PS，这五大类塑料占据了塑料原料使用的绝大多数，其余的基本可以归入特殊塑料品种，如：PPS、PPO、PA、PC、POM等，它们在日用生活产品中的用量很少，主要应用在工程产业、国防科技等高端的领域，如汽车、航天、建筑、通讯等领域。
塑料根据其可塑性分类，可分为热塑性塑料和热固性塑料。
通常情况下，热塑性塑料的产品可再回收利用，而热固性塑料则不能，根据塑料的光学性能来分，可分为透明、半透明及不透明原料，如PS、PMMA、AS、PC等属于透明塑料，而其它大多数塑料都为不透明塑料。
塑料的分类方式还有很多种，这里不一一介绍了。
二、常用塑料品种性能及用途1、聚乙烯：常用聚乙烯可分为低压聚乙烯(HDPE)、高压聚乙烯(LDPE)和线性高压聚乙烯(LLDPE)。
三者当中，HDPE有较好的热性能、电性能和机械性能，而LDPE和LLDPE有较好的柔韧性、冲击性能、成膜性等。
LDPE 和LLDPE主要用于包装用薄膜、农用薄膜、塑料改性等，而HDPE 的用途比较广泛，薄膜、管材、注射日用品等多个领域。
2、聚丙烯：相对来说，聚丙烯的品种更多，用途也比较复杂，领域繁多，品种主要有均聚聚丙烯(homopp)，嵌段共聚聚丙烯(copp)和无规共聚聚丙烯(rapp)，根据用途的不同，均聚主要用在拉丝、纤维、注射、BOPP膜等领域，共聚聚丙烯主要应用于家用电器注射件，改性原料，日用注射产品、管材等，无规聚丙烯主要用于透明制品、高性能产品、高性能管材等。
一，塑料收缩率大全二，收缩率系指塑胶制品冷却固化经脱模成形后，其尺寸与原模具尺寸间之误差百分比，可依ASTM D955方法测得。
在塑胶模具设计时，须先考虑收缩率，以免造成成品尺寸的误差，导致成品不良。
塑料成型加工温度，模具温度及射出成型过程的一般塑胶收缩率中文名称英文密度玻璃纤维含量线性热膨胀系数平均比热热导率加工温度模具温度收缩率[g/cm3] [%] 10-5/k-1[KJ/(kg xK)]W.m-1.k-1[℃] [℃] [%]聚苯乙烯PS 1.05 6~8 1.2~1.3 0.16 180-280 10 0.3-0.6聚苯乙烯，中.高冲击性HI-PS 1.05 1.21 170-260 5-75 0.5-0.6聚苯乙烯-丙烯晴SAN 1.08 1.3 180-270 50-80 0.5-0.7丙烯晴-丁二烯-苯乙烯ABS 1.06 1.4 210-275 50-90 0.4-0.7苯烯晴-苯乙烯-丙烯酸ASA 1.07 1.3 230-260 40-90 0.4-0.6低密度聚LDPE 0.954 13~20 1.9~2.1 0.35 160-260 50-70 1.5-5.0乙烯高密度聚HDPE 0.92 11~13 2.3-2.5 0.44 260-300 30-70 1.5-3.0乙烯聚丙烯PP 0.915 6~10 0.84-2.5 0.24 250-270 50-75 1.0-2.5聚丙烯PPGR 1.15 30 1.1-1.35 260-280 50-80 0.5-1.2 -GR聚异丁烯IB 150-200聚甲基戊PMP 0.83 280-310 70 1.5-3.0烯软质聚氯PVC-soft 1.38 7~25 0.85 0.15 170-200 15-50 >0.5乙烯硬质聚氯PVC-rigid 1.38 5~18.5 0.83-1.05 0.16 180-210 30-50 0.5乙烯聚氟亚乙PVDF 1.2 250-270 90-100 3.0-6.0烯聚四氟乙PTFE 2.12-2.17 10 1.02~1.08 0.27 320-360 200-230 3.5-6.0烯氟化乙烯基丙烯共FEP 2.15 3.0-4.0聚物聚甲基丙PMMA 1.18 4.5 1.39~1.46 0.19 210-240 50-70 0.1-0.8烯酸甲脂（丙烯）聚甲醛POM 1.42 10 1.47-1.5 0.23 200-210 >90 1.9-2.3聚苯撑氧或聚氧化PPO 1.06 1.45 250-300 80-100 0.5-0.7亚苯聚苯撑氧PPO-GR 1.27 30 1.3 280-300 80-100 <0.7-GR醋酸纤维CA 1.27-1.3 1.3-1.7 180-320 50-80 0.5素醋酸-丁CAB 1.17-1.22 1.3-1.7 180-230 50-80 0.5酸纤维素丙酸纤维CP 1.19-1.23 1.7 180-230 50-80 0.5表素聚碳酸醋PC 1.2 1.3 280-320 80-100 0.8聚碳酸脂PC-GR 1.42 10-32 1.1 300-330 100-120 0.15-0.55 -GR聚氨基甲TPU 10~20 1.76 0.3酸酯聚乙烯对苯二PET 1.01 0.14甲酸乙酯聚乙烯对苯二PET-GR 1.5-1.57 20-30 260-290 140 1.2-2.0甲酸乙酯-GR聚丁烯对苯二PBT 1.3 240-260 60-80 1.5-2.5酸聚丁烯对苯二PBT-GR 1.52-1.57 30-50 250-270 60-80 0.3-1.2酸-GR尼龙6（聚酸胺PA 6 1.14 6 1.6~1.8 0.31 240-260 70-120 0.5-2.2 6）尼龙6-GR PA 6-GR 1.36-1.65 30-50 1.26-1.7 270-290 70-120 0.3-1尼龙6/6 PA 66 1.15 9 1.7 0.25 260-290 70-120 0.5-2.5尼龙6/6-GR PA66-GR 1.20-1.65 30-50 1.4 280-310 70-120 0.5-1.5尼龙11 PA 11 1.03-1.05 2.4 210-250 40-80 0.5-1.5尼龙12 PA 12 1.01-1.04 1.2 210-250 40-80 0.5-1.5聚醚砜PES 5.5 1.12 0.18聚醚矾PSO 1.37 310-390 100-160 0.7聚硫化亚苯PPS 1.64 40 370 >150 0.2热塑性聚亚胺PUR 1.2 1.85 195-230 20-40 0.9脂酚甲醛树脂GP P F 1.4 1.3 60-80 170-190 1.2三聚氰胺甲醛MF 1.5 1.3 70-80 150-165 1.2-2 GP三聚氰胺酚甲MPF 1.6 1.1 60-80 160-180 0.8-1.8醛聚脂树脂UP 2.0-2.1 0.9 40-60 150-170 0.5-0.8环氧树脂EP 1.9 30-80 8 1.05-1.9 0.17 ca.70 160-170 0.2氧丁橡胶24 1.7 0.21 天然橡胶 1.92 0.18 聚乙丁烯 1.95。

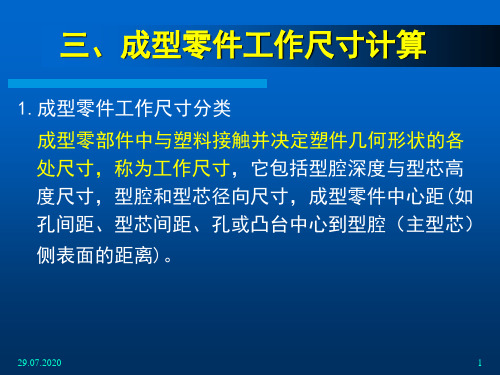

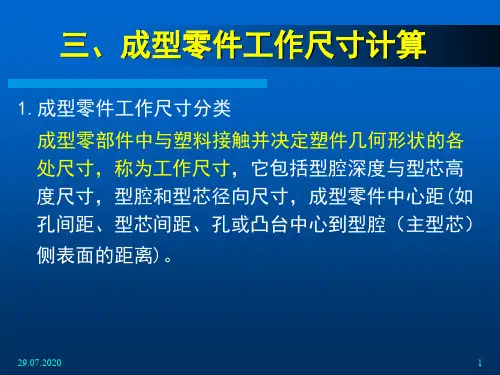

如何计算收缩率设计塑料模时，确定了模具结构之后即可对模具的各部分进行详细设计，即确定各模板和零件的尺寸，型腔和型芯尺寸等。
这时将涉及有关材料收缩率等主要的设计参数。
因而只有具体地掌握成形塑料的收缩率才能确定型腔各部分的尺寸。
即使所选模具结构正确，但所用参数不当，就不可能生产出品质合格的塑件。
塑料收缩率及其影响因素热塑性塑料的特性是在加热后膨胀，冷却后收缩，当然加压以后体积也将缩小。
在注塑成形过程中，首先将熔融塑料注射入模具型腔内，充填结束后熔料冷却固化，从模具中取出塑件时即出现收缩，此收缩称为成形收缩。
塑件从模具取出到稳定这一段时间内，尺寸仍会出现微小的变化，一种变化是继续收缩，此收缩称为后收缩。
另一种变化是某些吸湿性塑料因吸湿而出现膨胀。
例如尼龙610含水量为3%时，尺寸增加量为2%；玻璃纤维增强尼龙66的含水量为40%时尺寸增加量为0.3%。
但其中起主要作用的是成形收缩。
目前确定各种塑料收缩率（成形收缩＋后收缩）的方法，一般都推荐德国国家标准中DIN16901的规定。
即以23℃±0.1℃时模具型腔尺寸与成形后放置24小时，在温度为23℃，相对湿度为50±5%条件下测量出的相应塑件尺寸之差算出。
收缩率S由下式表示： S={(D－M)/D}×100%(1)其中：S-收缩率； D-模具尺寸； M-塑件尺寸。
如果按已知塑件尺寸和材料收缩率计算模具型腔则为D=M/(1-S)在模具设计中为了简化计算，一般使用下式求模具尺寸：D=M+MS(2)如果需实施较为精确的计算，则应用下式： D=M+MS+MS2(3)但在确定收缩率时，由於实际的收缩率要受众多因素的影响也只能使用近似值，因而用式(2)计算型腔尺寸也基本上满足要求。
