最新液压与气动技术期末必备完整复习题参考资料知识点复习考点归纳总结

液压与气动技术期末考试复习题库（含答案）一．填空题1.单向阀的作用是控制液流沿一个方向流动。

对单向阀的性能要求是：油液通过时，压力损失小；反向截止时，密封性能好。

2.单向阀中的弹簧意在克服阀芯的摩檫力和惯性力使其灵活复位。

当背压阀用时，应改变弹簧的刚度。

3.机动换向阀利用运动部件上的撞块或凸轮压下阀芯使油路换向，换向时其阀芯移动速度可以控制，故换向平稳，位置精度高。

它必须安装在运动部件运动过程中接触到的位置。

4.三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联接形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的中位机能。

为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，可选用Y型中位机能换向阀。

5.电液动换向阀中的先导阀是电磁换向阀，其中位机能是“Y”，型，意在保证主滑阀换向中的灵敏度（或响应速度）；而控制油路中的“可调节流口”是为了调节主阀的换向速度。

6.三位阀两端的弹簧是为了克服阀芯的摩檫力和惯性力使其灵活复位，并（在位置上）对中。

7.为实现系统卸荷、缸锁紧换向阀中位机能（“M”、“P”、“O”、“H”、“Y”）可选用其中的“M”，型；为使单杆卧式液压缸呈“浮动”状态、且泵不卸荷，中位机能可选用“Y”。

型。

8.液压控制阀按其作用通常可分为方向控制阀、压力控制阀和流量控制阀。

9.在先导式减压阀工作时，先导阀的作用主要是调压，而主阀的作用主要是减压。

10．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性，性能的好坏用调压偏差或开启压力比、闭合压力比评价。

显然（p s—p k）、（p s—p B）小好， n k和n b大好。

11．将压力阀的调压弹簧全部放松，阀通过额定流量时，进油腔和回油腔压力的差值称为阀的压力损失，而溢流阀的调定压力是指溢流阀达到额定流量时所对应的压力值。

12．溢流阀调定压力P Y的含义是溢流阀流过额定流量时所对应的压力值；开启比指的是开启压力与调定压力的比值，它是衡量溢流阀静态性能的指标，其值越大越好。

《液压和气动技术》复习题第一部分气动技术广西职业技术学院一、填空题1.气压传动技术是以压缩空气为传动介质，传递动力和控制信号的技术。

2.电子产品在生产过程中多采用专机和自动化生产线，并且在进行生产，对环境要求非常严格，即便最细小的尘埃都有可能引起电子元件的短路，而气动技术无污染，能防止将污物带人生产区域。

3.气动系统中，由于压缩空气中含有灰尘和水分，介质需经过处理后才能使用。

4.气动系统必须具备气源、空气调节处理元件、控制元件、执行元件和辅助元件五大部分。

广西职业技术学院5.气源包括空气压缩机、后冷却器、油水分离器、储气罐和干燥器等元件。

6.气动系统的空气调节处理元件包括分水过滤器减压阀、等元件。

7.气动系统的控制元件包括压力控制元件、流量控制元件和方向控制元件。

8.气动系统的执行元件包括气缸、摆气缸、等。

9.气动系统的辅助元件包括压力表、消声器、管接头、管路等元件。

10.气动系统中提到的压力是指单位面积上受到的法向力，它与物理中压强的概念一样，但行业的习惯称呼是压力，用P表示。

广西职业技术学院11.以绝对零点为起点所测量的压力为绝对压力，用P绝表示；以当地大气压力为起点所测量的压力为相对压力，用P表示。

相12．1Kg/cm2（公斤力/平方厘米）=1bar，1Mpa=10bar=106Pa。

13.流量是指单位时间内所流过的气体的体积数，用字母q表示，常用单位有m3/min、L/min、cm3/s等。

14.气缸可按照气体作用方式划分为单作用和双作用两种。

15.单作用气缸指利用压缩空气驱动气缸的活塞产生一个方向的运动，而活塞另一个方向运动靠弹簧或其它外力驱动的气缸。

广西职业技术学院16 .双作用气缸指活塞两个方向的运动均由压缩空气来驱动的气缸。

17.摆动气缸常用于物体的转位、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等。

18.气马达是利用气体压力能实现连续曲线运动的气动元件，其作用相当于电动机。

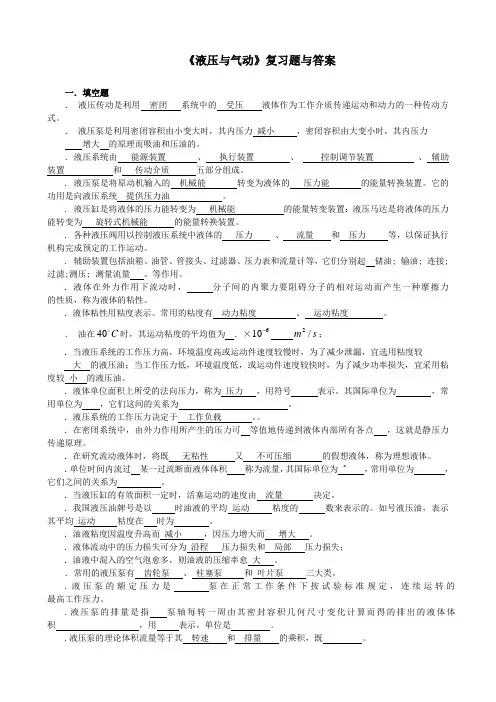

《液压与气动》复习题与答案一．填空题． 液压传动是利用 密闭 系统中的 受压 液体作为工作介质传递运动和动力的一种传动方式。

． 液压泵是利用密闭容积由小变大时，其内压力 减小 ，密闭容积由大变小时，其内压力 增大 的原理而吸油和压油的。

．液压系统由 能源装置 、 执行装置 、 控制调节装置 、 辅助装置 和 传动介质 五部分组成。

. 液压泵是将原动机输入的 机械能 转变为液体的 压力能 的能量转换装置。

它的功用是向液压系统 提供压力油 。

. 液压缸是将液体的压力能转变为 机械能 的能量转变装置；液压马达是将液体的压力能转变为 旋转式机械能 的能量转换装置。

. 各种液压阀用以控制液压系统中液体的 压力 、 流量 和 压力 等，以保证执行机构完成预定的工作运动。

. 辅助装置包括油箱、油管、管接头、过滤器、压力表和流量计等，它们分别起 储油; 输油; 连接; 过滤;测压; 测量流量 、等作用。

．液体在外力作用下流动时， 分子间的内聚力要阻碍分子的相对运动而产生一种摩擦力 的性质，称为液体的粘性。

．液体粘性用粘度表示。

常用的粘度有 动力粘度 、 运动粘度 。

． 油在C40时，其运动粘度的平均值为 ．×610 s m /2；．当液压系统的工作压力高，环境温度高或运动件速度较慢时，为了减少泄漏，宜选用粘度较大 的液压油；当工作压力低，环境温度低，或运动件速度较快时，为了减少功率损失，宜采用粘度较 小 的液压油。

．液体单位面积上所受的法向压力，称为 压力 ，用符号 表示。

其国际单位为 ，常用单位为 ，它们这间的关系为 。

．液压系统的工作压力决定于 工作负载 。

．在密闭系统中，由外力作用所产生的压力可 等值地传递到液体内部所有各点 ，这就是静压力传递原理。

．在研究流动液体时，将既 无粘性 又 不可压缩 的假想液体，称为理想液体。

．单位时间内流过 某一过流断面液体体积 称为流量，其国际单位为 ^ ，常用单位为 ，它们之间的关系为 。

《液压与气动技术》复习题参考《液压和气动技术》复习题第一部分气动技术一、填空题1.气压传动技术是以，传递动力和控制信号的技术。

2.电子产品在生产过程中多采用，并且在进行生产，对环境要求非常严格，即便最细小的尘埃都有可能引起电子元件的短路，而气动技术，能防止将污物带人生产区域。

3.气动系统中，由于压缩空气中含有，介质需经过处理后才能使用。

4.气动系统必须具备、、、和辅助元件五大部分。

5.气源包括、、、和干燥器等元件。

6.气动系统的空气调节处理元件包括、等元件。

7.气动系统的控制元件包括、和方向控制元件。

8.气动系统的执行元件包括、、等。

9.气动系统的辅助元件包括、、、等元件。

10.气动系统中提到的压力是指，它与物理中压强的概念一样，但行业的习惯称呼是压力，用P表示。

广西职业技术学院11.以绝对零点为起点所测量的压力为，用P绝表示；以当地大气压力为起点表示。

所测量的压力为，用P相12．1Kg/cm2（公斤力/平方厘米）=bar，1Mpa= bar=106Pa。

13.流量是指所流过的气体的体积数，用字母q表示，常用单位有m3/min、L/min、cm3/s等。

14.气缸可按照气体作用方式划分为和两种。

15.单作用气缸指利用压缩空气驱动气缸的活塞产生一个方向的运动，而活塞另一个方向运动靠或其它外力驱动的气缸。

16 .双作用气缸指活塞两个方向的运动均由来驱动的气缸。

17.摆动气缸常用于物体的、、、、阀门的开闭以及机器人的手臂动作等。

18.气马达是利用气体压力能实现连续曲线运动的气动元件，其作用相当于。

19.在各类方向控制元件中，可根据分为换向型方向控制阀和单向型方向控制阀。

20.换向阀的指换向阀的切换状态，有几个切换状态就称为有几个工作位置，即称为几位阀，每个工作位置用一个表示。

广西职业技术学院21. 换向阀通路接口的数量是指阀的、和排气口累计后的总数，不包括数量。

22.单向阀多与节流阀组合构成速度控制阀，即。

三一文库（）*电大考试*电大液压气动技术基础期末复习题及答案参考考点归纳总结一、填空1．液压系统中的两个重要参数是(流量)和(压力)，液压传动是以液体的(压力)能传递动力的。

2．根据度量基准的不同，液体的压力分为(相对压力)和( 绝对压力)两种，大多数表测得的压力是(相对压力)。

3．调速阀是由(定差减压)阀和节流阀( 串联)连接而组成。

4．容积调速基本回路有三种，它们是(变量泵-定量马达)、(变量泵-变量马达)及(复合调速)。

5．差动回路可以实现油缸的( 快速)运动，但差动连接时，油缸的推力却明显的( 降低)。

二、选择题1．运动速度（B ）时宜采用粘度较低的液压油减少摩擦损失：工作压力（）时宜采用粘度较高的液压油以减少泄漏。

A. 高低B. 高高C. 低高D. 低低2. 在用一个泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用（D ）型中位机能A. “P”型B. “O”型C. “Y”型D. “H”型3．限制齿轮泵工作压力提高的主要因素是( C )。

(A)存在困油现象(B)流量脉动(C)泄漏(D)径向力不平衡4．溢流阀的控制油压来自阀的( A )。

(A)进口端(B)出口端(C)设有单独的泄油油路(D)没有单独的泄油油路5．调速阀是用（B）而成的A. 节流阀和顺序阀串联B. 节流阀和定差减压阀串联C. 节流阀和顺序阀并联D. 节流阀和定差减压阀并联三、简答题1.液压传动系统由哪几部分组成部分?各组成部分的作用是什么? （答：液压传动系统主要有以下五部分组成：动力元件：液压泵，其功能是将原动机输入的机械能转换成液体的压力能，为系统提供动力。

执行元件：液压缸、液压马达，它们的功能是将流体的压力能转换成机械能，输出力和速度（或转矩和转速），以带动负载进行直线运动或旋转运动。

控制元件：压力、流量和方向控制阀，它们的作用是控制和调节系统中液体的压力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。

一、填空题1、液压传动的工作原理是定律。

即密封容积中的液体既可以传递，又可以传递。

（帕斯卡、力、运动）1、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为。

（液压冲击）1、液压管路中的压力损失可分为两种，一种是，一种是。

（沿程压力损失、局部压力损失）1、过滤器可安装在液压系统的管路上、管路上和管路上等。

（吸油、压力油、回油）1、液体的流态分为和两种，判断两种流态的准则是。

3、（层流，紊流，雷诺数）1、液压泵将转换成，为系统提供；液压马达将转换成，输出和。

3、（机械能，液压能，压力油；液压能，机械能，转矩，转速）1、在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为。

4、（气穴现象）1、液压系统若能正常工作必须由，，，和工作介质组成。

5、（动力元件、执行元件、调节控制元件、辅助元件）1、液压控制阀按其用途可分为、和三大类，分别调节、控制液压系统中液流的，和。

6、（压力控制阀、流量控制阀、方向控制阀、压力、流量、方向）1、调速阀是由与串联而成的组合阀。

6、（定差减压阀、节流阀）二、选择题1、顺序阀是（ B ）控制阀。

A、流量B、压力C、方向1、将发动机输入的机械能转换为液体的压力能的液压元件是（A ）。

A、液压泵B、液压马达C、液压缸D、控制阀1、液压泵的理论流量（ A ）实际流量。

A、大于B、小于C、相等1、要实现快速运动可采用（ A ）回路。

A、差动连接B、调速阀调速C、大流量泵供油1、当系统的流量减小时，油缸的运动速度就（ B ）。

A、变快B、变慢C、没有变化1、液压缸的运动速度取决于（ B ）。

A、压力和流量B、流量C、压力1、减压阀控制的是（ B ）处的压力。

A、进油口B、出油口C、A 和B都不是2、液压泵的理论流量（ A ）实际流量。

A、大于B、小于C、相等1、在液压系统中，（A ）可作背压阀。

A、溢流阀B、减压阀C、液控顺序阀1、大流量的系统中，主换向阀应采用（B ）换向阀。

三一文库（）*电大考试*《液压与气动技术》复习资料（一）各章补充复习要点一、二、1、液压系统的组成。

2、P与F、V与Q的关系，注意各参数的单位表达。

3、绝对压力、相对压力（表压力）、大气压及真空度的关系。

（图2-4）4、静压力的基本方程。

5、液体的流态及其判别的依据。

6、液体流动中的压力损失和流量损失。

7、液压冲击、空穴现象。

8、连续性方程和伯努利方程所体现的物理意义。

9、液压油的作用、粘度及系统对油温的要求。

三、1、2、液压泵的分类，定量泵、变量泵分别有哪些？3、基本概念：液压泵的工作压力、额定压力、排量、额定流量。

4、外啮合齿轮泵的缺点及其解决方法。

5、液压泵的参数计算。

四、1、液压缸的分类。

2、液压缸不同固定方式对工作行程的影响及其运动方向的判断。

3、单活塞杆液压缸的参数计算：P、F、V、Q（熟悉计算公式、注意各参数的单位表达）。

4、差动连接缸的特点。

六、1、液压控制元件的作用及分类。

2、了解方向阀的操纵方式。

3、熟悉中位职能（保压的有：卸荷的有：卸荷保压的有：卸荷不保压的有：差动连接的有：）4、溢流阀、顺序阀、减压阀、调速阀的作用。

5、比较直动式溢流阀和先导式溢流阀、节流阀和调速阀在应用上区别。

七、1、熟悉调压回路（尤其是多级调压回路）。

2、熟悉三种基本的节流调速回路，分析进油、回油节流调速比旁路节流调速效率低的主要原因。

3、熟悉：①气动、液压双作用缸的往返行程控制回路。

②液压差动回路、速度换接回路。

③顺序动作控制回路（控制方式、油路控制原理分析）。

④利用快速排气阀的速度控制回路。

九~十一、1、气压传动系统的组成。

2、了解压缩空气的净化处理设备（干燥器、后冷却器、贮气路罐、油水分离器）。

3、气缸的分类。

5、熟悉梭阀、双压阀、快速排气阀的工作原理及应用。

另外，希望大家熟悉液压、气压各种元件的职能符号并能熟练绘制。

（二）复习参考题一、填空题1、液压系统中的压力取决于负载，执行元件的运动速度取决于流量。

《液压与气动技术》复习总纲《液压与气动技术》复习总纲1、机器一般有三部分组成：原动机-传动机构-工作机（电动机-杆轴-锥形齿轮（减速器）-链传动-带传动-杆传动）原动机：电动机、内燃机、燃气轮机（其他形式如风力机、自行车）传动机构：机械传动（包括皮带传动、齿轮传动、链条传动，杠杆传动）、电气传动、流体传动工作机：滑块，冲头、卡盘、刀架2、像机械传动一样，液压传动也是传送动力的方法之一。

它是靠密封容器内受静压力的液体传送动力的。

3、帕斯卡原理:“在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点。

”4、一个完整的液压传动系统由以下几部分组成：（l）能源(动力）装置:它是供给液压系统压力油，把机械能转换成液压能的装置。

最常见的是液压泵。

（2）执行装置：它是把液压能转换成机械能的装置。

其形式有作直线运动的液压缸，有作回转运动的液压马达，它们又称为液压系统的执行元件。

（3）控制调节装置：它是对系统中的压力、流量或流动方向进行控制或调节的装置。

如溢流阀、节流阀、换向阀、截止阀等。

（4）辅助装置：例如油箱，滤油器，油管等。

它们对保证系统正常工作是必不可少的。

5、液压传动系统的主要优点（1）在同等功率情况下，液压执行元件体积小、结构紧凑；（2）液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；（3）操纵控制方便，可实现大范围的无级调速（调速范围达2000：1），它还可以在运行的过程中进行调速；（4）既易实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制；（5）液压元件实现了标准化、系列化、通用化，便于设计、制造和使用；（6）容易实现直线运动。

6、液压传动的缺点（1）液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。

（2）由于流体流动的阻力损失和泄漏较大，所以效率较低。

（3）工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。

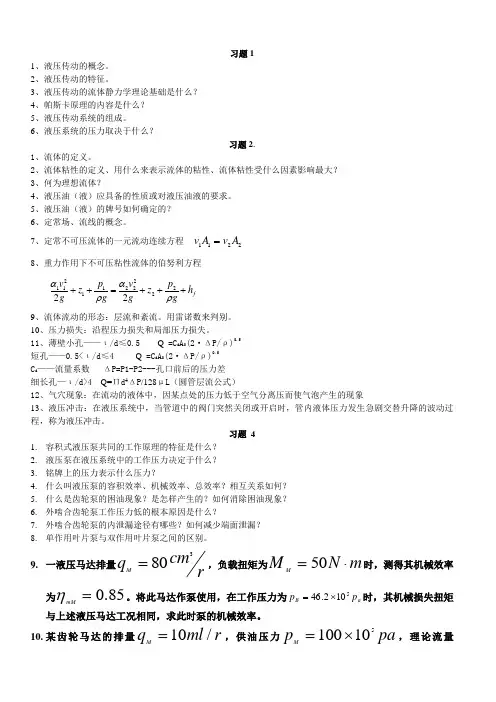

习题11、液压传动的概念。

2、液压传动的特征。

3、液压传动的流体静力学理论基础是什么？4、帕斯卡原理的内容是什么？5、液压传动系统的组成。

6、液压系统的压力取决于什么？习题2.1、流体的定义。

2、流体粘性的定义、用什么来表示流体的粘性、流体粘性受什么因素影响最大？3、何为理想流体？4、液压油（液）应具备的性质或对液压油液的要求。

5、液压油（液）的牌号如何确定的？6、定常场、流线的概念。

7、定常不可压流体的一元流动连续方程 1122v A v A = 8、重力作用下不可压粘性流体的伯努利方程221112221222f v p v p z z h g g g gααρρ++=+++ 9、流体流动的形态：层流和紊流。

用雷诺数来判别。

10、压力损失：沿程压力损失和局部压力损失。

11、薄壁小孔——ι/d ≤0.5 Q =C d A 0(2·ΔP/ρ)0.5短孔——0.5<ι/d ≤4 Q =C d A 0(2·ΔP/ρ)0.5C d ——流量系数 ΔP=P1-P2---孔口前后的压力差 细长孔—ι/d>4 Q=Πd 4ΔP /128μL （圆管层流公式）12、气穴现象：在流动的液体中，因某点处的压力低于空气分离压而使气泡产生的现象13、液压冲击：在液压系统中，当管道中的阀门突然关闭或开启时，管内液体压力发生急剧交替升降的波动过程，称为液压冲击。

习题 41. 容积式液压泵共同的工作原理的特征是什么？2. 液压泵在液压系统中的工作压力决定于什么？3. 铭牌上的压力表示什么压力？4. 什么叫液压泵的容积效率、机械效率、总效率？相互关系如何？5. 什么是齿轮泵的困油现象？是怎样产生的？如何消除困油现象？6. 外啮合齿轮泵工作压力低的根本原因是什么？7. 外啮合齿轮泵的内泄漏途径有哪些？如何减少端面泄漏？ 8. 单作用叶片泵与双作用叶片泵之间的区别。

9. 一液压马达排量rcmq M380=，负载扭矩为m N M M⋅=50时，测得其机械效率为85.0=mMη。

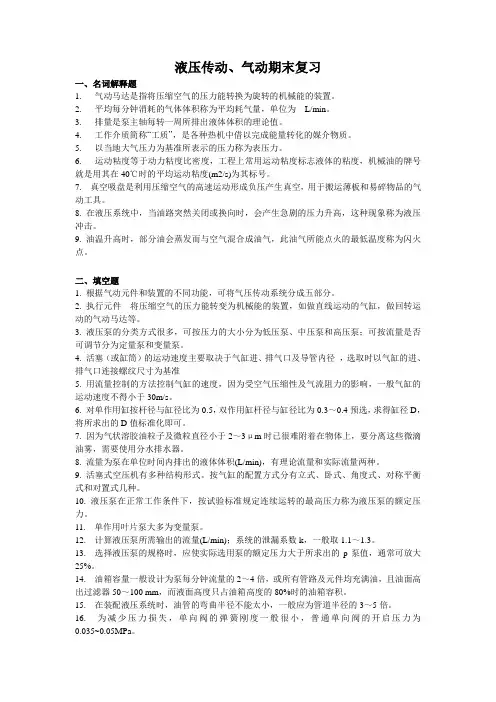

液压传动、气动期末复习一、名词解释题1. 气动马达是指将压缩空气的压力能转换为旋转的机械能的装置。

2. 平均每分钟消耗的气体体积称为平均耗气量，单位为L/min。

3. 排量是泵主轴每转一周所排出液体体积的理论值。

4. 工作介质简称“工质”，是各种热机中借以完成能量转化的媒介物质。

5. 以当地大气压力为基准所表示的压力称为表压力。

6. 运动粘度等于动力粘度比密度，工程上常用运动粘度标志液体的粘度，机械油的牌号就是用其在40℃时的平均运动粘度(m2/s)为其标号。

7. 真空吸盘是利用压缩空气的高速运动形成负压产生真空，用于搬运薄板和易碎物品的气动工具。

8. 在液压系统中，当油路突然关闭或换向时，会产生急剧的压力升高，这种现象称为液压冲击。

9. 油温升高时，部分油会蒸发而与空气混合成油气，此油气所能点火的最低温度称为闪火点。

二、填空题1. 根据气动元件和装置的不同功能，可将气压传动系统分成五部分。

2. 执行元件将压缩空气的压力能转变为机械能的装置，如做直线运动的气缸，做回转运动的气动马达等。

3. 液压泵的分类方式很多，可按压力的大小分为低压泵、中压泵和高压泵；可按流量是否可调节分为定量泵和变量泵。

4. 活塞（或缸筒）的运动速度主要取决于气缸进、排气口及导管内径，选取时以气缸的进、排气口连接螺纹尺寸为基准5. 用流量控制的方法控制气缸的速度，因为受空气压缩性及气流阻力的影响，一般气缸的运动速度不得小于30m/s。

6. 对单作用缸按杆径与缸径比为0.5，双作用缸杆径与缸径比为0.3～0.4预选，求得缸径D，将所求出的D值标准化即可。

7. 因为气状溶胶油粒子及微粒直径小于2～3μm时已很难附着在物体上，要分离这些微滴油雾，需要使用分水排水器。

8. 流量为泵在单位时间内排出的液体体积(L/min)，有理论流量和实际流量两种。

9. 活塞式空压机有多种结构形式。

按气缸的配置方式分有立式、卧式、角度式、对称平衡式和对置式几种。
