目录一、概述二、总设计指导思想三、设计执行规范及标准四、系统技术及功能说明4.1、设计目的4.2、设计依据4.3、部分器材说明4.4、系统特点4.5、EASE4.0声场分析结果五、技术和售后服务六、系统配置清单七、部分工程案例八、企业服务精神一、概述:随着人们对综合素质的不断提高及对音乐欣赏品味的精神需求，音乐已成为人们精神生活消遣娱乐不可分割的一部份。

因此，根据自身环境的需要来配置相应的音响设备，从而满足人们的需求。

而且随着人们自身音乐鉴赏能力的不断提高，优美动听的音质更加成为人们追求的目标。

而音质主要取决于音响设备的质量和它们之间的调谐程度，只有合理的匹配才能发挥出音响设备的最佳性能，也才能听到优美、动听的声音。

因而我公司根据多年的工程设计施工经验及针对业主的需求和建筑图纸、场地的分析，保证音响的质量达到先进水平。

（图示1）二、设计指导思想在充分结合本工程实际，明确客户需求的基础上，分析当今世界先进音响技术的流行现状，结合公司多年的施工经验及成功案例来设计本方案，使之适合本工程的实际需要。

在过程中，本方案始终坚持充分考虑场地自身的实际，既有自己的功能特色，又要符合科学和先进的系统设计思想。

为了建立一套技术先进、性能稳定、功能齐全、使用方便的音响系统，我们在设计上从以下几个方面作了考虑：A.先进型原则采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。

整个系统能体现当今技术的发展水平。

B.实用性原则能够最大限度的满足实际工作的要求，在满足功能需求的基础上操作方便、维护简单、管理简便。

C.可扩充性、可维护性原则要为系统以后升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范，对系统的维护可以在很短时间内完成。

D.经济性原则在保证系统先进、可靠和市场性价比的前提下，通过优化设计达到最经济性的目标。

E.系统的高可靠性系统的高可靠性是本系统的首要原则，系统必须能满足长时间连续（24小时不间断）运行的要求。

音响设备制造验收标准音响设备是现代生活中不可或缺的一部分，它们被广泛应用于各种场合，包括家庭娱乐、商业演出、会议等。

为了确保音响设备的质量和性能，制造商需要对其进行严格的验收。

本文将介绍音响设备制造验收的标准，以帮助制造商和相关人员更好地了解和执行验收工作。

首先，音响设备的外观质量是验收的重要指标之一。

在验收过程中，应该对音响设备的外壳、面板、连接部件等进行仔细检查，确保其表面光滑、无划痕、无变形等质量问题。

同时，还需要检查设备的标识和标牌是否清晰、完整，以及产品包装是否完好无损。

其次，音响设备的功能性能也是制造验收的重点。

在验收过程中，应该对音响设备的声音输出、音质、频率响应、失真率等性能指标进行全面测试，确保其符合相关的国家标准和行业标准。

此外，还需要对设备的各项功能和操作进行全面检查，确保其正常运行和易于操作。

另外，音响设备的安全性能也是制造验收的重要内容之一。

在验收过程中，应该对音响设备的电气安全、防火安全、机械安全等方面进行全面检查，确保其符合相关的安全标准和规定。

同时，还需要对设备的散热性能、电磁兼容性等方面进行全面测试，确保其在各种环境下都能够安全可靠地运行。

最后，音响设备的环保性能也是制造验收的重要内容之一。

在验收过程中，应该对音响设备的能耗、材料环保性、有害物质含量等方面进行全面检查，确保其符合相关的环保标准和要求。

同时，还需要对设备的包装材料、废弃物处理等方面进行全面考虑，确保其对环境的影响尽可能减少。

总之，音响设备制造验收标准是保障音响设备质量和性能的重要手段，制造商和相关人员应该严格按照相关标准和要求进行验收工作，确保所生产的音响设备能够满足用户的需求和要求。

同时，也希望相关部门和行业组织能够加强对音响设备制造验收的监督和指导，推动整个行业向着更加健康、可持续的方向发展。

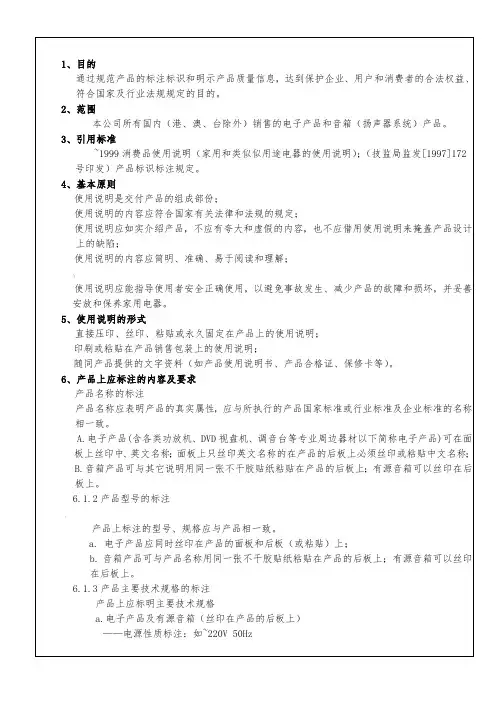

产品使用说明及产品标识标注技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIb.音箱产品可用产品名称的不干胶贴纸标注以下产品的主要技术规格： ——额定阻抗：如8Ω ——额定功率：如40W ——长期最大功率：如80W——特性声压级（灵敏度）：如88dB± dB ——频率响应范围：80HZ~20000Hz 6.1.4各种操作和调节图形符号的标注产品上的各种操作和调节图形符号的标注应符合GB/J5465.2,GB/T16273.1以及其它也有关标准的规定,便于使用者识别和理解。

a.电子产品（含有源音箱）：——电源开关：标明功能字符和开关状态符号； ——旋钮类：标明功能字符和调节量值符号；——按键、指示灯、咪孔、输入输出端子等只标明功能字符。

b.音箱产品的喇叭接线柱可不做功能字符标注。

6.1.5安全警示的标注产品使用不当，容易造成产品本身损坏或者可能危及人身、财产安全时，应有安全警示，安全警示的标注应符合产品安全标准的要求。

电子产品的后板有下列标识： a. 安全警示标识：如警 告为避免受到电击 非专业人员请勿开启b. 功放机产品输出端子防触电标识：如扬声器输出主声道左主声道右中置声道环绕声道左环绕声道右+ -+-6.1.6生产者的名称标注：产品上应标明产品生产者依法登记注册的名称和原产地 a.电子产品在后板上丝印公司名称；b.音箱（含有源音箱）在产品的后板上可用不干胶贴纸标注公司名称。

公司注册名称为：XXXX 有限公司 6.1.7产品质量检验合格证明内销生产的合格产品，应在每单件产品上附有产品质量检验合格证明。

电子产品和音箱产品质量合格证均用不干胶贴纸粘贴在产品的后板上。

（由工程部在制造说明中明确粘贴位置）。

6.1.8认证标志的标注（内外方框都为正方形，内框边长等于外框边长的½）h.系统连接示意图；i.系统效果安装示意图；j.使用说明；k.故障检查及排除方法；l.主要技术特性；8.3.3安全警告应有如下标识和文字说明：警告为避免受到电击非专业人员请勿开启为了避免受到电击，非专业人员请勿擅自打开本设备设备内及输出接线端子有未经绝缘保护处理的裸露部份，有对人体造成伤害的危险电压，用户千万不要随意打开机器外壳和用手触摸带电端子。

核定审核：制订：李志方1目的规范音响类产品的检验要求，为检验提供检验依据，以控制产品的质量。

2适用范围适用于产品来料.制程.出货生产音箱类产品的检验。

3 检验环境3.1 检验温度：25℃±10℃，相对湿度：45％~85％3.2 光照条件：在冷白荧光照射下，光源500-800Lux，距物品1米3.3 视角：视线与工件平齐，正负旋转45°3.4 视力要求：视力要求:≧0.8 (裸视或经矫正后)3.5检视时间和距离：4 缺陷等级定义4.1致命缺陷(CR)：指对使用者或携带者的安全带来危害或违反相关安规之缺陷。

4.2严重缺陷(MA)：不构成致命缺陷，但很可能造成故障，或对单位产品使用功能会严重降低，或严重影响产品形象之缺陷。

4.3轻微缺陷(MI)：外观性缺陷，不构成致命或主要缺陷，不影响产品使用功能。

5 表面等级划分：AA面----公司LOGO及丝印区域。

A级面----正常使用时可以看到的面，如产品正面。

B级面----正常使用时看不到的表面及产品背面、底面及侧面。

6外观判定标准6.1常见外观缺陷判定表6.2 通用外观要求：6.2.1产品Logo区或丝印周边20mm以内不允许有任何明显的缺陷，不允许有印刷模糊、缺少笔画、漏印、印偏及色泽不均匀等现象。

6.2.2所有结构部品一律去锐边，锐角。

毛边、披锋控制在0.1mm以内。

6.2.3布网内音箱布网上不允许有纹路歪斜、断线及超过0.2mm的线头。

注：1.本标准如有与工程图纸/签样或客户提供资料相抵触的,则以后者为准。

2.本公司抽样标准采用美国军标MIL-STD-105E，功能性问题AC=0/RE=1，外观按AQLMAJ=0.4 MIN=1.5允收数量为准。

1.扬声器常用国家标准GB/T9396-1996 《扬声器主要性能测试方法》GB/T9397-1996 《直接辐射式电动扬声器通用规范》GB9400-88 《直接辐射式扬声器尺寸》。

GB7313-87 《高保真扬声器系统最低性能及测量方法》GB12058-89 《扬声器听音试验》2. 扬声器主要电声特性额定阻抗Znom总品质因数Qts等效容积Vas共振频率Fo额定正弦功率Psin额定噪声功率Pnom长期最大功率Pmax额定频率范围Fo-Fh平均声压级SPL3. 扬声器主要零部件尺寸设计3.1 扬声器口径扬声器口径符合客户，若客户没有具体，则优先采用国家标准GB9400-88《直接辐射式扬声器尺寸》。

3.2 支架支架外形尺寸及安装尺寸应能满足客户，除此之外还需考虑鼓纸、弹波、华司等尺寸选择与配合问题，大功率低频率的扬声器支架有效高、底高、弹波接着径、华司铆接径等均较大。

3.3 磁体磁体尺寸优选常用系列值，具体尺寸需按性能确定。

常用铁氧体尺寸：32*18*6,35*18*6,40*19*8,45*22*8,50*22*8,55*25*8,60*25*8,60*32*8,65*32*10,70*32*10,80*40*15,90*40*15,100*45*18,100*60*20,110*60*20120*60*20,130* 60*20,140*62*20,145*75*20,156*80*20,180*95*20,220*110*20常用标准：SJ/T10410-93 《永磁铁氧体材料》3.4 音圈音圈中孔尺寸优选常用系列值，具体尺寸(如卷宽、线径)需按性能确定，骨架高度还需考虑到与鼓纸、支架的配合。

常用音圈中孔尺寸：13.3 14.3 14.7 15.4 16.3 18.4 19.4 20.4 25.5 25.9 30.5 35.5 38.6 44.5 49.5 50.5 65.5 75.5 80.0100.0 127.03.5 各种零件的尺寸配合支架、磁体、音圈等零件的主要尺寸确定后，零件的主要尺寸选择余地就受到限制，各种零件的尺寸配合，其性能参数也要配合。

国标音箱规范标准最新随着科技的发展和市场需求的不断变化，音箱产品也在不断地更新换代。

为了确保音箱产品的性能、安全性和环保性符合国家标准，制定一套全面的音箱规范标准是十分必要的。

以下是根据最新国家标准制定的音箱规范标准内容：1. 引言本标准旨在为音箱产品的生产、销售和使用提供统一的技术规范，以确保产品质量，保护消费者权益，并促进音箱行业的健康发展。

2. 适用范围本标准适用于所有在中国境内生产、销售的音箱产品，包括但不限于家用音箱、专业音响设备、车载音响等。

3. 术语和定义- 音箱（Loudspeaker）：用于将电信号转换为声音信号的设备。

- 频率响应（Frequency Response）：音箱在不同频率下输出声压级的变化范围。

- 失真度（Distortion）：音箱输出信号与输入信号之间的差异程度。

- 信噪比（Signal-to-Noise Ratio, SNR）：音箱输出信号与背景噪声的比值。

4. 技术要求- 4.1 外观和结构：音箱应具有良好的外观和结构设计，无明显缺陷，易于安装和使用。

- 4.2 性能指标：包括频率响应、失真度、信噪比等，具体数值应符合附录A的要求。

- 4.3 安全性能：音箱应符合电气安全标准，无漏电、过热等安全隐患。

- 4.4 环保要求：音箱的生产和使用过程中应符合环保要求，减少有害物质的使用。

5. 测试方法- 5.1 外观检查：对音箱的外观进行目视检查，确保无明显缺陷。

- 5.2 性能测试：按照附录B的测试方法对音箱的各项性能指标进行测试。

- 5.3 安全性能测试：对音箱进行电气安全测试，确保符合安全标准。

- 5.4 环保测试：对音箱材料进行环保测试，确保符合环保要求。

6. 检验规则- 6.1 抽样：按照附录C的抽样规则进行抽样。

- 6.2 检验项目：包括外观检查、性能测试、安全性能测试和环保测试。

- 6.3 合格判定：所有检验项目均应符合本标准的要求。

7. 标志、包装、运输和储存- 7.1 标志：音箱应有清晰的产品型号、生产日期、制造商信息等标志。

灯光音响、舞台设备、扩声最新标准和规范（2008年以后）国家标准：《公共广播系统工程技术规范》国家标准《公共广播系统工程技术规范》（GB 50526-2010）由中华人民共和国住房和城乡建设部、国家质量监督检验检疫总局联合发布，自2010年12月1日起实施。

本规范由中国电子学会声频工程分会和广州市迪士普音响科技有限公司主持编写，中国电子科技集团公司第三研究所、广东省电子电器产品监督检验所、中国传媒大学传播声学研究所等13家单位参与编制。

尤其是其中第3.2.5（1、2）、3.5.6、3.5.7、3.6.7（1）、4.2.4、4.2.5条（款）为强制性条文，必须严格执行。

附：《公共广播系统工程技术规范》中强制条款3.2.5 紧急广播系统的应备功能除应符合本规范第3.2.1条的规定外，尚应符合下列规定：1、当公共广播系统有多种用途时，紧急广播应具有最高级别的优先权。

公共广播系统应能在手动或警报信号触发的10s内，向相关广播区播放警示信号（含警笛）、警报语声文件或实时指挥语声。

2、以现场环境噪声为基准，紧急广播的信噪比应等于或大于12 dB。

3.5.6 火灾隐患地区使用的紧急广播传输线路及其线槽（或线管）应采用阻燃材料。

3.5. 7 具有室外传输线路（除光缆外）的公共广播系统应有防雷设施。

公共广播系统的防雷和接地应符合现行国家标准《建筑物电子信息系统防雷技术规范》GB 50343的有关规定。

3.6.7 用于火灾隐患区的紧急广播扬声器应符合下列规定：1、广播扬声器应使用阻燃材料，或具有阻燃后罩结构。

4.2.4 除用电力载波方式传输的公共广播线路外，其它公共广播线路均严禁与电力线路共管或共槽。

4.2.5 公共广播功率传输线路的绝缘电压等级必须与其额定传输电压相容；线路接头不应裸露；电位不等的接头必须分别进行绝缘处理。

注：本规范如有变化请以中国计划出版社出版发行物为准！《红外线同声传译系统工程技术规范》发布国家标准《红外线同声传译系统工程技术规范》（GB 50524-2010）已于5月31日由中华人民共和国住房和城乡建设部、国家质量监督检验检疫总局联合发布，将于12月1日起实施。

——外置保险管标注；应标明所有保险管的规格：如 250V ——整机功率损耗标注：如电源功耗150W ——二类设备符号标识：b.音箱产品 可用产品名称的不干胶贴纸标注以下产品的主要技术规格： ——额定阻抗：如8Ω ——额定功率：如40W ——长期最大功率：如80W——特性声压级（灵敏度）：如88dB± dB ——频率响应范围：80HZ~20000Hz、6.1.4各种操作和调节图形符号的标注产品上的各种操作和调节图形符号的标注应符合GB/,GB/以及其它也有关标准的规定,便于使用者识别和理解。

a.电子产品（含有源音箱）：——电源开关：标明功能字符和开关状态符号； ——旋钮类：标明功能字符和调节量值符号； ——按键、指示灯、咪孔、输入输出端子等只标明功能字符。

b.音箱产品的喇叭接线柱可不做功能字符标注。

6.1.5安全警示的标注产品使用不当，容易造成产品本身损坏或者可能危及人身、财产安全时，应有安全警示，安全警示的标注应符合产品安全标准的要求。

电子产品的后板有下列标识： a. 安全警示标识：如@警 告为避免受到电击 非专业人员请勿开启b. 功放机产品输出端子防触电标识：如扬声器输出主声道左主声道右中置声道环绕声道左环绕声道右@+ -+-6.1.6生产者的名称标注：产品上应标明产品生产者依法登记注册的名称和原产地a.电子产品在后板上丝印公司名称；( （内外方框都为正方形，内框边长等于外框边长的½）厂址：XXXXXXXX号电话：（XXX）XXXXXX XXXXXX传真：（XXX）XXXXXX使用说明书的正文8.3.1首页前言：“我们十分感谢您的惠顾，对本产品的选择充分显示出您对本公司的信赖。

我们为能提供给您满意的产品感到无比欣慰，为使音响设备的功能效果得到最佳发挥，我们建议您在使用本设备之前，详细阅读这本《使用说明书》，它将帮助您了解本产品的各项性能和正确使用操作，令您享受到完美无暇的效果。
