下载文档原格式

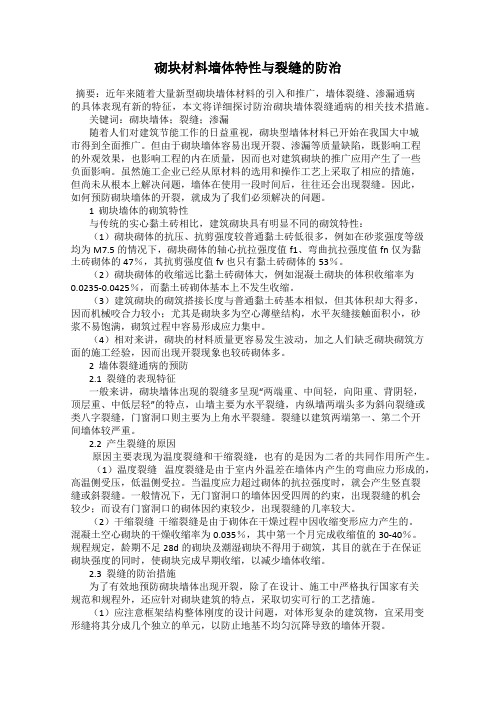

砌块材料墙体特性与裂缝的防治摘要：近年来随着大量新型砌块墙体材料的引入和推广，墙体裂缝、渗漏通病的具体表现有新的特征，本文将详细探讨防治砌块墙体裂缝通病的相关技术措施。
关键词：砌块墙体；裂缝；渗漏随着人们对建筑节能工作的日益重视，砌块型墙体材料已开始在我国大中城市得到全面推广。
但由于砌块墙体容易出现开裂、渗漏等质量缺陷，既影响工程的外观效果，也影响工程的内在质量，因而也对建筑砌块的推广应用产生了一些负面影响。
虽然施工企业已经从原材料的选用和操作工艺上采取了相应的措施，但尚未从根本上解决问题，墙体在使用一段时间后，往往还会出现裂缝。
因此，如何预防砌块墙体的开裂，就成为了我们必须解决的问题。
1 砌块墙体的砌筑特性与传统的实心黏土砖相比，建筑砌块具有明显不同的砌筑特性：（1）砌块砌体的抗压、抗剪强度较普通黏土砖低很多，例如在砂浆强度等级均为M7.5的情况下，砌块砌体的轴心抗拉强度值f1、弯曲抗拉强度值fn仅为黏土砖砌体的47％，其抗剪强度值fv也只有黏土砖砌体的53％。
（2）砌块砌体的收缩远比黏土砖砌体大，例如混凝土砌块的体积收缩率为0.0235-0.0425％，而黏土砖砌体基本上不发生收缩。
（3）建筑砌块的砌筑搭接长度与普通黏土砖基本相似，但其体积却大得多，因而机械咬合力较小；尤其是砌块多为空心薄壁结构，水平灰缝接触面积小，砂浆不易饱满，砌筑过程中容易形成应力集中。
（4）相对来讲，砌块的材料质量更容易发生波动，加之人们缺乏砌块砌筑方面的施工经验，因而出现开裂现象也较砖砌体多。
2 墙体裂缝通病的预防2.1 裂缝的表现特征一般来讲，砌块墙体出现的裂缝多呈现“两端重、中间轻，向阳重、背阴轻，顶层重、中低层轻”的特点，山墙主要为水平裂缝，内纵墙两端头多为斜向裂缝或类八字裂缝，门窗洞口则主要为上角水平裂缝。
裂缝以建筑两端第一、第二个开间墙体较严重。
2.2 产生裂缝的原因原因主要表现为温度裂缝和干缩裂缝，也有的是因为二者的共同作用所产生。

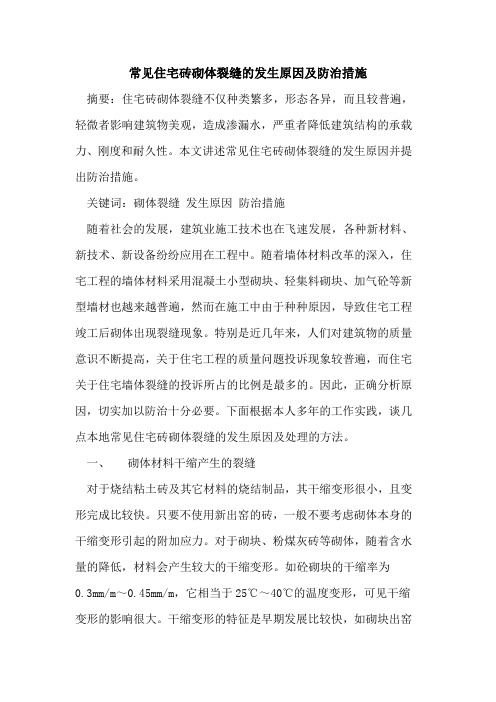

常见住宅砖砌体裂缝的发生原因及防治措施摘要：住宅砖砌体裂缝不仅种类繁多，形态各异，而且较普遍，轻微者影响建筑物美观，造成渗漏水，严重者降低建筑结构的承载力、刚度和耐久性。
本文讲述常见住宅砖砌体裂缝的发生原因并提出防治措施。
关键词：砌体裂缝发生原因防治措施随着社会的发展，建筑业施工技术也在飞速发展，各种新材料、新技术、新设备纷纷应用在工程中。
随着墙体材料改革的深入，住宅工程的墙体材料采用混凝土小型砌块、轻集料砌块、加气砼等新型墙材也越来越普遍，然而在施工中由于种种原因，导致住宅工程竣工后砌体出现裂缝现象。
特别是近几年来，人们对建筑物的质量意识不断提高，关于住宅工程的质量问题投诉现象较普遍，而住宅关于住宅墙体裂缝的投诉所占的比例是最多的。
因此，正确分析原因，切实加以防治十分必要。
下面根据本人多年的工作实践，谈几点本地常见住宅砖砌体裂缝的发生原因及处理的方法。
一、砌体材料干缩产生的裂缝对于烧结粘土砖及其它材料的烧结制品，其干缩变形很小，且变形完成比较快。
只要不使用新出窑的砖，一般不要考虑砌体本身的干缩变形引起的附加应力。
对于砌块、粉煤灰砖等砌体，随着含水量的降低，材料会产生较大的干缩变形。
如砼砌块的干缩率为0.3mm/m～0.45mm/m，它相当于25℃～40℃的温度变形，可见干缩变形的影响很大。
干缩变形的特征是早期发展比较快，如砌块出窑后放置28d能完成50%左右的干缩变形，以后逐步变慢，几年后材料才能停止干缩。
但是干缩后的材料受湿后仍会发生膨胀，脱水后材料会再次发生干缩变形，但其干缩率有所减小，约为第一次的80%左右。
这类干缩变形引起的裂缝在建筑上分布广、数量多、裂缝的程度也比较严重。
如房屋内外纵墙中间对称分布的倒八字裂缝；在建筑底部一至二层窗台边出现的斜裂缝或竖向裂缝；在大片墙面上出现的底部重、上部较轻的竖向裂缝。
另外不同材料和构件的差异变形也会导致墙体开裂。
如楼板错层处或高低层连接处常出现的裂缝，框架填充墙或柱间墙因砌体与砼梁柱间不同材料的差异变形容易出现柱边垂直或梁下水平的裂缝。
钢框架结构填充墙体裂缝的产生及防控分析摘要：伴随着建筑工程行业的飞速发展，形形色色的建筑设施被开发建设。
以钢框架结构填充墙体为核心的建筑设施愈来愈多，以该类钢结构框架为核心的建筑设施相对而言比较容易出现填充墙体开裂，严重危害墙体结构的稳定性和完好性，不仅直接影响建筑物的美观，并且还存在很大的安全风险。
基于此，本文紧扣钢框架结构填充墙体裂缝进行探讨，研究了填充墙裂缝形成的基本原理和主要因素，并结合裂缝产生原因提出了一些防控措施。
关键词：钢框架结构；填充墙体；裂缝；产生；防控目前，在我国建筑施工中，钢框架结构填充墙体占据着主导地位。
为了减轻建筑框架结构的负荷，墙体通常会选择较轻的砌块砖材料。
这种填充料不仅具有优良的品质、低成本、出色的保温性能和隔热性能，而且还可以有效地减少施工难度，节省财力物力的投入，在很大程度上降低了工程项目的成本费用，因此受到建筑设计人员的认可。
不过使用该类原材料也有易产生裂缝的问题，此问题引发了施工方及使用方的广泛关注。
下面就曲靖经开区新能源新材料产业园标准厂房及配套设施建设项目烧结车间在施工和使用中发现填充墙体开裂的情况及防范措施提出一些见解，并进行相应的探讨。
一、工程概况曲靖经开区新能源新材料产业园标准厂房及配套设施建设项目（10万吨纳米磷酸铁锂项目）烧结车间，占地面积19264.59平方米，总建筑面积39176.9平方米，建筑高度18.3米，建筑四层（含夹层），长178.8米，宽106.4米。
主体结构形式为钢框架结构，填充墙采用M5专用砂浆砌筑蒸压加气混凝土砌块，最大高度5米，最大长度12米。
二、钢框架结构中填充墙体裂缝产生的主要原因1、温度变化产生裂缝任何物体都能够热胀冷缩，墙体也是一样，温度下降时，钢框架构件横向变形小，墙体收缩时会沿墙体从中间向两端产生越来越大的温度应力，从而发生垂直裂缝，墙体长度越大，产生裂缝越多。
当钢框架结构的填充物的温度降至临界值以下，它将发生冷收缩的变化，从而在墙壁上施加一定的拉力。
框架结构节点处及砌块裂缝的防治【摘要】钢筋混凝土框架结构节点及围护砌体采用的加气混凝土砌块墙体，程度不同地出现裂缝的质量问题引起业内人士的关注。
本文对混凝土框架结构梁柱节点处的裂缝及加气混凝土砌块的裂缝原因及防治做简要分析，并对性能优于小砌块的替代材料一一混凝土模卡砌块简要介绍，其对墙体的强度和抗震性能的提高有现实的应用价值。
【关键词】框架结构节；点处砌块裂缝防治
钢筋混凝土框架结构节点及围护砌体采用的加气混凝土砌块墙体，程度不同地出现裂缝的质量问题引起业内人士的关注。
对于框架结构所采用的加气混凝土砌块的使用已有上百年的历史，它的优势很多，与黏土烧结砖相比，可以减少水土流失，节省土地和资源，.重量轻，利用废物，节约能源，施工速度快等。
但加气混凝土砌块砌筑的墙体很容易产生裂缝，对其使用有一定的阻碍作用。
本文对混凝土框架结构梁柱节点处的裂缝及加气混凝土砌块的裂缝原因及防治做简要分析，并对性能优于小砌块的替代材料一一混凝土模卡砌块简要介绍，其对墙体的强度和抗震性能的提高有现实的应用价值。
在工程施工中一般会将框架结构的水平施工缝留置在框架梁底或柱脚处，在浇筑梁板混凝土同时也浇筑着从梁底到楼层表面所含柱头的部分混凝土，按一个方向浇筑顺序先柱后梁的推进。
1．框架节点张裂缝产生的原因
1．1在梁柱节点处混凝土的强度等级相差较大，不同强度等级
的混凝土其水泥用量、水灰比、用水量各不同；柱子混凝土设计强度髙，水泥用量大，产生的水化热也高，梁柱混凝土相差两个等级时因高低等级不同，收缩有差异，在其交接界面附近容易出现这种裂缝。
1．2柱截面较大，刚度也大，而梁的截面相对较小，受柱子较强的约束，梁混凝土的收缩受到一定限制，也容易产生裂缝。
1．3若采用商品混凝土的配合比，强度高的混凝土水泥用量偏高，其掺和料、水灰比、砂率、坍落度也偏大,导致混凝土高低接触附近产生裂缝。
1．4现浇梁板的梁在板的下部,板面养护水流不到梁的部位而水化热高无水分补充，使梁的内外收缩不均匀，也容易导致梁的两侧面产生裂缝。
2．预防梁节点裂缝的措施
当对混凝土配合比试配设计的时候要周密的考虑到在能够泵送的前提下以及它的强度等级，要对框架柱混凝土减少水泥的用量、砂率和坍落度，将石子量增多，外加剂的用量需要调整。
在节点处混凝土的浇灌是需要采用先高后低的工程顺序也就是先将高强度等级的混凝土，然后再浇低强度等级的混凝土；必须在先浇筑混凝土初凝前连续浇筑的混凝土是要必须严格控制，并要做好在施工前的技术交底工作。
梁板混凝土采用二次振捣方法，就是要在浇筑后的混凝土初凝前再振一次，增加不同强度等级交接处的密实性,减少开裂。
在产生裂缝相对多的梁侧面增加水平构造筋，提高薄弱节
点处的抗裂性。
对混凝土的坍落度严格控制，节点处的混凝土浇筑用塔吊送料，减小泵送引起的坍落度过大；加强混凝土后期的养护，尤其是拆模前对梁底及柱头下部的养护，这是在板上养护不到的薄弱部位。
3．加气混凝土砌块墙体的裂缝形式
3．1不规则裂缝:墙体抹灰裂缝，这种裂缝存在于墙体大面积部位，裂缝形式为横、斜交叉不规则，缝宽为1?2mm，且中间宽两端窄，长度为0.2 — 1.5m，影响面广，处理量大；砌块切割、开槽产生的裂缝，在已砌好的墙体上要埋设电线配管、电气开关插座等，在配件周围抹灰面容易出现不规则裂缝。
3．2水平裂缝：出现在顶层屋面板上、下砌块的范围内，纵横墙均出现。
3．3竖向裂缝：存在于砌体填充墙与混凝土柱的交接处，该缝贯穿全高且缝宽在3mm及其以上。
3．4周边裂缝：砌块周边裂缝一般出现在砌块与墙体镶嵌黏土砖的交接处，门窗框四周也产生这种裂缝。
3．5斜裂缝：正八字形裂缝，一般出现在建筑物上部的窗口转角、窗间墙、窗台墙、内外墙上，在大多数情况下，纵向墙的两端上部出现斜裂缝的频率很高,裂缝往往通过窗口的两对角，且在窗口处缝宽较大，向两边则逐渐减小。
倒八字形裂缝，少部分建筑物下部的窗口转角、窗间墙、窗台墙均会出现这种裂缝，其形态同正八字形裂缝。
4．裂缝形成原因分析
4．1墙体变形。
当砌筑的墙体变形受到约束时，材料内部就会产生相应的应力，这种应力一旦超过材料的抗拉或抗剪强度时，就会产生相应的裂缝。
工程实践表明，促使墙体产生变形的原因很多，例如：不均匀沉降、温差变化、干缩、冻融、湿陷造成的变形。
具体到框架填充墙而言，由于自然环境等原因产生的沉降、冻融、湿陷产生变形后所引起的荷载不会直接作用在墙体，所以较少考虑由这些因素造成的影响。
4．2荷载变化。
当设计载荷与墙体载荷有着一定的差距时，因为载体所产生的应力值将材料抗拉强度超过很容易产生裂缝。
对框架墙具体来说，因为墙体所受的载荷没有承担到，只有当遇到地震载荷以及风载荷的时候才能产生比较大的应力值。
所以，一般情况下载荷的变化对框架填充墙裂缝的影响也可以不做多的考虑4．3施工质量。
施工操作质量直接或间接地产生墙体的裂缝。
操作人员素质低会造成工程质量隐患或产生质量问题的潜在危险。
从上述对裂缝成因分析，我们可以判断材料的热胀冷缩与干缩性是影响墙体裂缝的最主要原因；施工方法措施的规范性与合理性是影响墙体裂缝最重要的外因，针对以上各种主要裂缝形式，分析原因如下：
4．4砌块自身的影响
加气混凝土砌块含水率越大其体积收缩率也越大，含水率小收缩率也小；考虑到砌体在大多数情况下砂浆选用m2.5或m5，砌块
常选用mu7.5~ mu15等，并假定干缩系数与含水率的变化呈线性关系，在完全约束条件下通过计算发现，砌体含水率即使变化1% ，干缩产生的拉应力也可达到砌体沿齿缝抗拉设计强度的1.8倍以上，在完全约束条件下必然产生水平和竖向裂缝，因此，加气混凝土砌块砌筑的墙体裂缝是难以避免的；但也可以通过构造措施来阻止和减少裂缝的产生，将间距的伸缩缝合理的设置以及添加挂钢筋网片或者钢丝网这些常常在工程中将问题解决。
综上所述，要防止墙体因温差应力引起的顶层墙体开裂，一般采取的构造措施是：降低屋面顶板的温度是关键因素，对建筑节能和屋面防水均有利。
常采用架空板的方式降温；降低屋面的水平刚度，从而减小屋面在高温作用下的弯曲变形应力；采用坡屋面；沿墙周边设滑动层，用放的形式；也可采用在顶层墙体加设构造柱用刚度抵抗应力变形等。
参考文献
[1] 张志伟，建筑施工质量控制 [m].北京：中国建筑工业出版社，1997 .
[2] 王力宏，建筑施工技术 [m].北京：中国建筑工业出版社，1995.。
