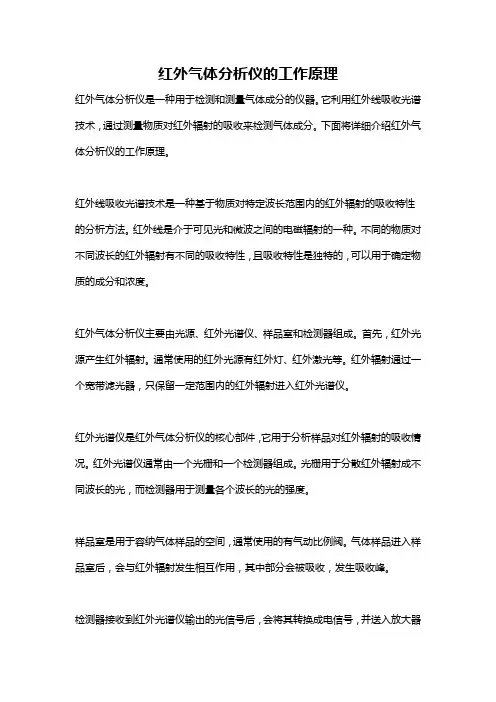

红外线分析仪工作解释

红外气体分析仪的工作原理红外气体分析仪是一种用于检测和测量气体成分的仪器。

它利用红外线吸收光谱技术，通过测量物质对红外辐射的吸收来检测气体成分。

下面将详细介绍红外气体分析仪的工作原理。

红外线吸收光谱技术是一种基于物质对特定波长范围内的红外辐射的吸收特性的分析方法。

红外线是介于可见光和微波之间的电磁辐射的一种。

不同的物质对不同波长的红外辐射有不同的吸收特性，且吸收特性是独特的，可以用于确定物质的成分和浓度。

红外气体分析仪主要由光源、红外光谱仪、样品室和检测器组成。

首先，红外光源产生红外辐射。

通常使用的红外光源有红外灯、红外激光等。

红外辐射通过一个宽带滤光器，只保留一定范围内的红外辐射进入红外光谱仪。

红外光谱仪是红外气体分析仪的核心部件，它用于分析样品对红外辐射的吸收情况。

红外光谱仪通常由一个光栅和一个检测器组成。

光栅用于分散红外辐射成不同波长的光，而检测器用于测量各个波长的光的强度。

样品室是用于容纳气体样品的空间，通常使用的有气动比例阀。

气体样品进入样品室后，会与红外辐射发生相互作用，其中部分会被吸收，发生吸收峰。

检测器接收到红外光谱仪输出的光信号后，会将其转换成电信号，并送入放大器进行放大。

然后，放大后的信号会传输到数据处理系统，经过处理并与预设的吸收光谱进行比较，最终得出气体成分和浓度的结果。

红外气体分析仪的工作原理基于不同气体对红外辐射有不同的吸收特性。

气体的吸收特性可以通过分析其分子结构和振动模式得到。

在红外光谱中，气体分子的振动力学会导致吸收峰的出现，每种气体都有特定的吸收峰。

因此，通过测量物质对特定波长的红外辐射的吸收情况，可以确定气体的成分和浓度。

红外气体分析仪的优点是快速、准确且无需预处理气体样品。

它可以实时监测气体成分，并广泛应用于工业过程控制、环境监测、安全检测和医学诊断等领域。

总结起来，红外气体分析仪通过测量物质对特定波长范围内的红外辐射的吸收来检测气体成分和浓度。

其工作原理基于气体分子的振动和能级跃迁，通过分析吸收峰的位置和强度可以确定气体的成分和浓度。

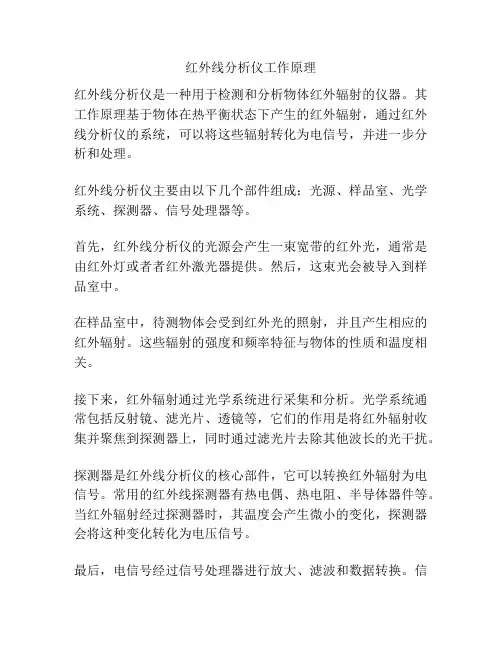

红外线分析仪工作原理
红外线分析仪是一种用于检测和分析物体红外辐射的仪器。

其工作原理基于物体在热平衡状态下产生的红外辐射，通过红外线分析仪的系统，可以将这些辐射转化为电信号，并进一步分析和处理。

红外线分析仪主要由以下几个部件组成：光源、样品室、光学系统、探测器、信号处理器等。

首先，红外线分析仪的光源会产生一束宽带的红外光，通常是由红外灯或者者红外激光器提供。

然后，这束光会被导入到样品室中。

在样品室中，待测物体会受到红外光的照射，并且产生相应的红外辐射。

这些辐射的强度和频率特征与物体的性质和温度相关。

接下来，红外辐射通过光学系统进行采集和分析。

光学系统通常包括反射镜、滤光片、透镜等，它们的作用是将红外辐射收集并聚焦到探测器上，同时通过滤光片去除其他波长的光干扰。

探测器是红外线分析仪的核心部件，它可以转换红外辐射为电信号。

常用的红外线探测器有热电偶、热电阻、半导体器件等。

当红外辐射经过探测器时，其温度会产生微小的变化，探测器会将这种变化转化为电压信号。

最后，电信号经过信号处理器进行放大、滤波和数据转换。

信
号处理器可以将红外辐射转化为数字信号，并进行进一步的数据处理和分析。

这样，我们就可以得到物体的红外辐射谱图，并从中获得有关物体的信息，如组成成分、温度等。

综上所述，红外线分析仪的工作原理是通过采集和分析物体产生的红外辐射来获取相关信息。

这种仪器在许多领域中得到广泛应用，如化学分析、材料研究、医学诊断等。

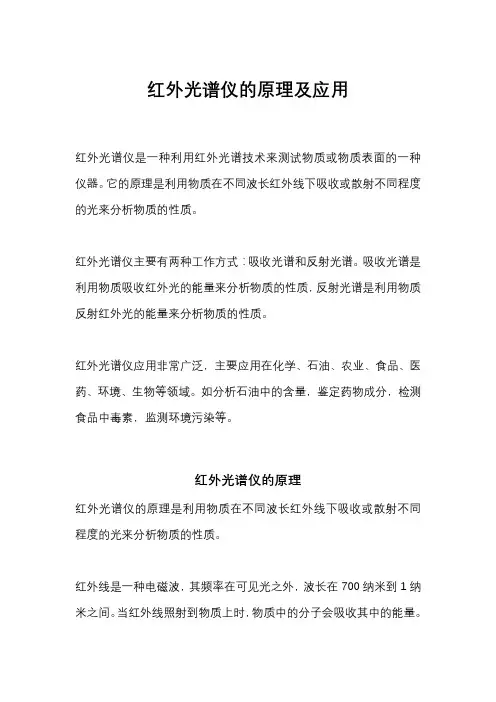

红外光谱仪的原理及应用
红外光谱仪是一种利用红外光谱技术来测试物质或物质表面的一种仪器。

它的原理是利用物质在不同波长红外线下吸收或散射不同程度的光来分析物质的性质。

红外光谱仪主要有两种工作方式：吸收光谱和反射光谱。

吸收光谱是利用物质吸收红外光的能量来分析物质的性质，反射光谱是利用物质反射红外光的能量来分析物质的性质。

红外光谱仪应用非常广泛，主要应用在化学、石油、农业、食品、医药、环境、生物等领域。

如分析石油中的含量，鉴定药物成分，检测食品中毒素，监测环境污染等。

红外光谱仪的原理
红外光谱仪的原理是利用物质在不同波长红外线下吸收或散射不同程度的光来分析物质的性质。

红外线是一种电磁波，其频率在可见光之外，波长在700纳米到1纳米之间。

当红外线照射到物质上时，物质中的分子会吸收其中的能量。

每种物质都有其特有的吸收光谱，因此可以利用这些吸收光谱来分析物质的性质。

红外光谱仪通常包括一个红外光源、一个分光仪、一个探测器和一个计算机控制系统。

红外光源发出红外线，分光仪将红外线分成不同波长的光束，探测器检测物质对不同波长的吸收程度，计算机控制系统将检测数据处理成可视化的光谱图。

红外光谱仪还可以进行反射光谱和透射光谱的测试，其原理是一样的。

反射光谱是利用物质对红外线的反射能力来分析物质的性质。

而透射光谱是利用物质对红外线的透射能力来分析物质的性质。

红外光谱技术是一种非接触式的分析方法，不会对样品造成破坏，可以在试样的原始状态下进行测试，因此被广泛应用于各种领域。

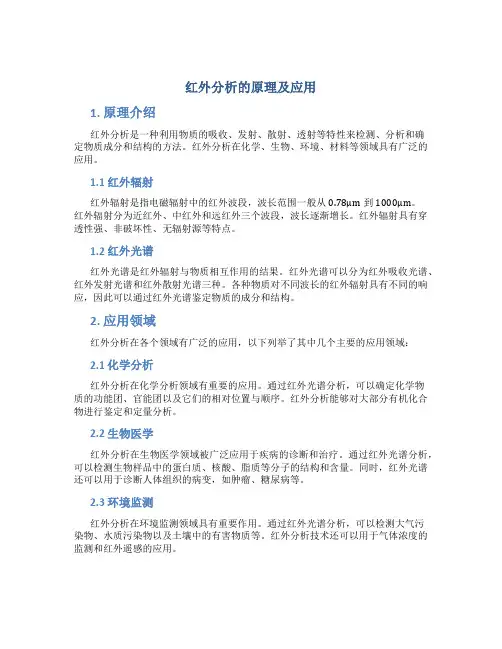

红外分析的原理及应用1. 原理介绍红外分析是一种利用物质的吸收、发射、散射、透射等特性来检测、分析和确定物质成分和结构的方法。

红外分析在化学、生物、环境、材料等领域具有广泛的应用。

1.1 红外辐射红外辐射是指电磁辐射中的红外波段，波长范围一般从0.78μm到1000μm。

红外辐射分为近红外、中红外和远红外三个波段，波长逐渐增长。

红外辐射具有穿透性强、非破坏性、无辐射源等特点。

1.2 红外光谱红外光谱是红外辐射与物质相互作用的结果。

红外光谱可以分为红外吸收光谱、红外发射光谱和红外散射光谱三种。

各种物质对不同波长的红外辐射具有不同的响应，因此可以通过红外光谱鉴定物质的成分和结构。

2. 应用领域红外分析在各个领域有广泛的应用，以下列举了其中几个主要的应用领域：2.1 化学分析红外分析在化学分析领域有重要的应用。

通过红外光谱分析，可以确定化学物质的功能团、官能团以及它们的相对位置与顺序。

红外分析能够对大部分有机化合物进行鉴定和定量分析。

2.2 生物医学红外分析在生物医学领域被广泛应用于疾病的诊断和治疗。

通过红外光谱分析，可以检测生物样品中的蛋白质、核酸、脂质等分子的结构和含量。

同时，红外光谱还可以用于诊断人体组织的病变，如肿瘤、糖尿病等。

2.3 环境监测红外分析在环境监测领域具有重要作用。

通过红外光谱分析，可以检测大气污染物、水质污染物以及土壤中的有害物质等。

红外分析技术还可以用于气体浓度的监测和红外遥感的应用。

2.4 材料科学红外分析在材料科学领域得到广泛应用。

通过红外光谱分析，可以确定材料的组成、结构以及杂质等。

红外分析还可以用于材料的质量控制、表面分析以及材料的性能研究等。

3. 红外分析仪器红外分析仪器是进行红外分析的重要工具，以下列举了几种常见的红外分析仪器：3.1 红外光谱仪红外光谱仪是进行红外光谱分析的仪器。

红外光谱仪可以通过红外辐射源产生红外辐射，样品吸收或散射后的红外辐射被检测器接收并转换为电信号，进而得到红外光谱图。

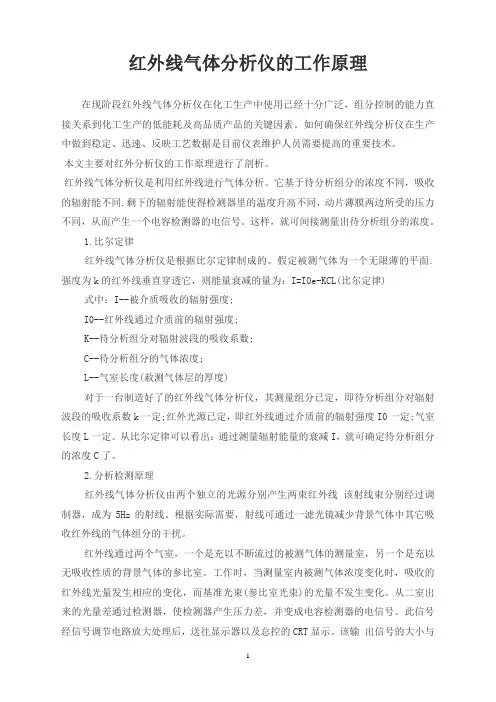

红外线气体分析仪的工作原理在现阶段红外线气体分析仪在化工生产中使用已经十分广泛，组分控制的能力直接关系到化工生产的低能耗及高品质产品的关键因素。

如何确保红外线分析仪在生产中做到稳定、迅速、反映工艺数据是目前仪表维护人员需要提高的重要技术。

本文主要对红外分析仪的工作原理进行了剖析。

红外线气体分析仪是利用红外线进行气体分析。

它基于待分析组分的浓度不同，吸收的辐射能不同.剩下的辐射能使得检测器里的温度升高不同，动片薄膜两边所受的压力不同，从而产生一个电容检测器的电信号。

这样，就可间接测量出待分析组分的浓度。

1.比尔定律红外线气体分析仪是根据比尔定律制成的。

假定被测气体为一个无限薄的平面.强度为k的红外线垂直穿透它，则能量衰减的量为：I=I0e-KCL(比尔定律) 式中：I--被介质吸收的辐射强度;I0--红外线通过介质前的辐射强度;K--待分析组分对辐射波段的吸收系数;C--待分析组分的气体浓度;L--气室长度(赦测气体层的厚度)对于一台制造好了的红外线气体分析仪，其测量组分已定，即待分析组分对辐射波段的吸收系数k一定;红外光源已定，即红外线通过介质前的辐射强度I0一定;气室长度L一定。

从比尔定律可以看出：通过测量辐射能量的衰减I，就可确定待分析组分的浓度C了。

2.分析检测原理红外线气体分析仪由两个独立的光源分别产生两束红外线该射线束分别经过调制器，成为5Hz的射线。

根据实际需要，射线可通过一滤光镜减少背景气体中其它吸收红外线的气体组分的干扰。

红外线通过两个气室，一个是充以不断流过的被测气体的测量室，另一个是充以无吸收性质的背景气体的参比室。

工作时，当测量室内被测气体浓度变化时，吸收的红外线光量发生相应的变化，而基准光束(参比室光束)的光量不发生变化。

从二室出来的光量差通过检测器，使检测器产生压力差，并变成电容检测器的电信号。

此信号经信号调节电路放大处理后，送往显示器以及总控的CRT显示。

该输出信号的大小与被渊组分浓度成比例。

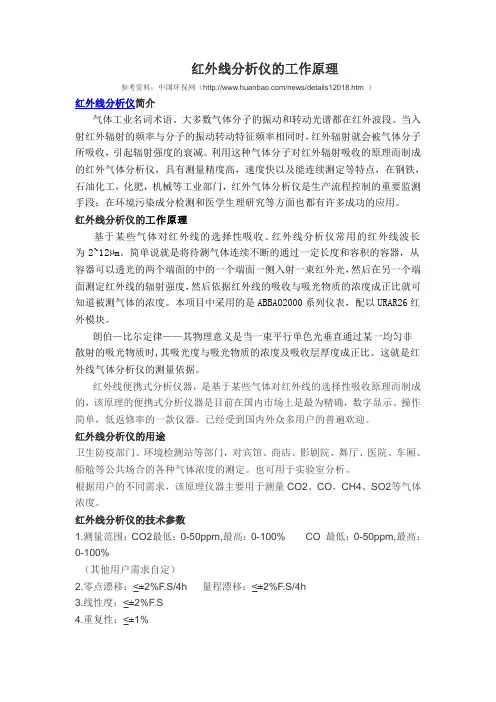

红外线分析仪的工作原理参考资料：中国环保网（/news/details12018.htm ）红外线分析仪简介气体工业名词术语。

大多数气体分子的振动和转动光谱都在红外波段。

当入射红外辐射的频率与分子的振动转动特征频率相同时，红外辐射就会被气体分子所吸收，引起辐射强度的衰减。

利用这种气体分子对红外辐射吸收的原理而制成的红外气体分析仪，具有测量精度高，速度快以及能连续测定等特点，在钢铁，石油化工，化肥，机械等工业部门，红外气体分析仪是生产流程控制的重要监测手段；在环境污染成分检测和医学生理研究等方面也都有许多成功的应用。

红外线分析仪的工作原理基于某些气体对红外线的选择性吸收。

红外线分析仪常用的红外线波长为2~12µm。

简单说就是将待测气体连续不断的通过一定长度和容积的容器，从容器可以透光的两个端面的中的一个端面一侧入射一束红外光，然后在另一个端面测定红外线的辐射强度，然后依据红外线的吸收与吸光物质的浓度成正比就可知道被测气体的浓度。

本项目中采用的是ABBAO2000系列仪表，配以URAR26红外模块。

朗伯—比尔定律——其物理意义是当一束平行单色光垂直通过某一均匀非散射的吸光物质时,其吸光度与吸光物质的浓度及吸收层厚度成正比。

这就是红外线气体分析仪的测量依据。

红外线便携式分析仪器，是基于某些气体对红外线的选择性吸收原理而制成的，该原理的便携式分析仪器是目前在国内市场上是最为精确，数字显示、操作简单，低返修率的一款仪器。

已经受到国内外众多用户的普遍欢迎。

红外线分析仪的用途卫生防疫部门、环境检测站等部门，对宾馆、商店、影剧院、舞厅、医院、车厢、船舱等公共场合的各种气体浓度的测定。

也可用于实验室分析。

根据用户的不同需求，该原理仪器主要用于测量CO2、CO，CH4、SO2等气体浓度。

红外线分析仪的技术参数1.测量范围：CO2最低：0-50ppm,最高：0-100% CO 最低：0-50ppm,最高：0-100%（其他用户需求自定）2.零点漂移：≤±2%F.S/4h 量程漂移：≤±2%F.S/4h3.线性度：≤±2%F.S4.重复性：≤±1%5.预热时间：15min红外线气体分析仪一般由气路和电路两部分组成，它的气路和电路的联系部件也是核心部分是发送器，发送器是红外分析仪的“心脏”部分，它将被测组分浓度的变化转为某种电参数的变化，并通过相应的电路转换成电压或电流输出。

红外线分析仪的作用与应用什么是红外线分析仪红外线分析仪（Infrared Spectrometer）也称为红外线光谱仪，是一种利用物质分子在特定波长的红外光的区域内吸收或发生散射、反射而得到样品的光谱特征的仪器设备。

其原理是将白炽灯等光源发出的光通过一个分光装置将光分为多种波长的光，然后照射到测试物质表面与其相互作用，最后记录下被测试物质所吸收、散射或反射的光谱信息。

红外线分析仪的作用红外线分析仪适用于各种物质的物理、化学性质分析，广泛用于工业、农业、医学、环保及科研等领域。

具有如下几个特点：1. 高灵敏度红外线分析仪可对物质的分子构成进行详细分析，其灵敏度高，可检测到样品中微量成分的存在。

2. 快速分析与其他传统的分析方法相比，红外线分析仪具有方法简单、快速分析、精度高等优点，可以有效提高工序中的分析效率。

3. 可靠性强红外线分析仪可以通过对样品分子的振动吸收谱进行分析，可以对样品的物理、化学等性质进行准确的分析。

通过对样品的特殊光谱分析，可以在无需破坏样品的情况下，对样品的特定分子成分进行分析，也可以详细鉴别材料的成分、内部结构以及化学状态等。

红外线分析仪的应用红外线分析仪在各个领域中都有广泛的应用，以下是几个常见的应用：1. 化学行业在化学制造行业中，红外线分析仪可以快速分析化学物品的结构和性质，同时可以检测有毒或有害化学物质，以确保产品的质量和安全性。

2. 医学领域在医学领域中，红外线分析仪可以用于检测生物分子，例如蛋白质、DNA或RNA等。

此外，它也可以用来确定药物中的活性成分和化合物配方，从而确定药品质量。

3. 石油行业在石油行业中，红外线分析仪可以用来检测石油中的化学组分，例如，红外线分析仪可以用来检测石油中的硫化氢、二氧化碳、氨气等。

4. 食品分析在食品行业中，红外线分析仪可以用来检测食品中的成分和营养素，例如，化学成分、脂肪含量、果糖含量、蛋白质含量、氨基酸含量等。

5. 环境领域在环境领域中，红外线分析仪可以用来检测大气中的气态物质，例如，S02、NOx等；也可以用于测定各种环境污染物，如甲醛、苯、酚等。

红外线检测器工作原理
红外线检测器是一种能够检测红外线辐射的设备，其工作原理基于物体在热辐射过程中产生的红外辐射。

红外线是指电磁波谱中的一种波长较长、频率较低的辐射，其波长范围为0.75-1000微米。

物体在温度高于绝对零度时，根据普朗克辐射定律和斯蒂芬-玻尔兹曼定律，会发射出红外辐射。

不同温度的物体发射的红外辐射具有不同的频率和强度，可以通过红外线检测器来检测和测量。

红外线检测器通常使用半导体材料，如硅或碲化镉等，作为探测元件。

这些材料的电阻和导电性质随温度的变化而变化。

当红外线照射到探测元件上时，红外辐射会使材料的温度升高，导致电阻和导电性发生变化。

红外线检测器通过测量这种电阻或导电性变化来检测和量化红外辐射的强度。

常见的红外线检测器包括焦平面阵列探测器和热电偶。

焦平面阵列探测器是一种将红外辐射转化为电信号的高集成度探测器。

它由许多微小的红外敏感元件组成，每个元件对应一个像素点。

当红外辐射照射到探测器上时，各个像素点上的敏感元件会产生电信号，通过采集和处理这些信号，可以重建出红外辐射的分布情况。

热电偶是一种基于“塞贝克效应”和“看贝克效应”的红外线检测器。

它由两种不同材料的金属丝组成，这些金属丝会因为红外辐射而产生温度差异。

温度差异会导致金属丝之间的电势差，从而产生测量红外辐射的电信号。

总之，红外线检测器通过探测和测量物体发射的红外辐射来实现红外线的检测。

根据不同的工作原理和设计结构，红外线检测器可以应用于各种领域，如安防监控、医疗诊断、工业控制等。

红外检测仪原理
红外检测仪是利用红外探测器接收被测目标的辐射能量，经过光学系统转换成电信号，最后通过电子线路处理后，获得目标的温度分布。

在正常情况下，被测目标的红外辐射能量较小，但在特定条件下，如物体表面温度分布不均匀时，物体的红外辐射能量会发生变化。

由于物体的热辐射能量与其表面温度之间存在着某种关系，即当物体表面温度高于一定值时，该物体的辐射能大于吸收能；反之，当物体表面温度低于一定值时，该物体的辐射能小于吸收能。

通过测量目标的红外辐射能量分布就可求出目标的温度分布。

红外检测仪是利用红外线在空气中的传播特性对目标进行非接触式无损检测。

红外线在空气中的传播速度约为每秒3000米。

对温度低于绝对零度（-273℃）的物体而言，红外线在其周围空气中传播时，除了被吸收外，还会发生散射和折射现象。

由于红外线波长比可见光波长短得多，所以红外线可穿透透明介质（如玻璃）。
