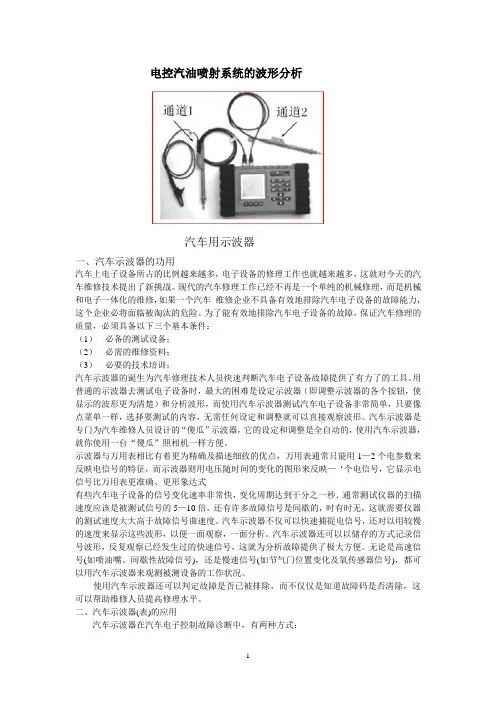

电控汽油喷射系统的波形分析汽车用示波器一、汽车示波器的功用汽车上电子设备所占的比例越来越多，电子设备的修理工作也就越来越多，这就对今天的汽车维修技术提出了新挑战。

现代的汽车修理工作已经不再是一个单纯的机械修理，而是机械和电子一体化的维修，如果一个汽车维修企业不具备有效地排除汽车电子设备的故障能力，这个企业必将面临被淘汰的危险。

为了能有效地排除汽车电子设备的故障，保证汽车修理的质量，必须具备以下三个基本条件：（1）必备的测试设备；（2）必需的维修资料；（3）必要的技术培训；汽车示波器的诞生为汽车修理技术人员快速判断汽车电子设备故障提供了有力了的工具。

用普通的示波器去测试电子设备时，最大的困难是设定示波器（即调整示波器的各个按钮，使显示的波形更为清楚）和分析波形，而使用汽车示波器测试汽车电子设备非常简单，只要像点菜单一样，选择要测试的内容，无需任何设定和调整就可以直接观察波形。

汽车示波器是专门为汽车维修人员设计的“傻瓜”示波器，它的设定和调整是全自动的，使用汽车示波器，就你使用一台“傻瓜”照相机一样方便。

示波器与万用表相比有着更为精确及描述细致的优点，万用表通常只能用1—2个电参数来反映电信号的特征，而示波器则用电压随时间的变化的图形来反映—‘个电信号，它显示电信号比万用表更准确、更形象达式有些汽车电子设备的信号变化速率非常快，变化周期达到干分之一秒．通常测试仪器的扫描速度应该是被测试信号的5—10倍。

还有许多故障信号是间歇的，时有时无，这就需要仪器的测试速度大大高于故障信号曲速度。

汽车示波器不仅可以快速捕捉电信号，还对以用较慢的速度来显示这些波形，以便一面观察，一面分析。

汽车示波器还可以以储存的方式记录信号波形，反复观察已经发生过的快速信号，这就为分析故障提供了极大方便。

无论是高速信号(如喷油嘴、间歇性故障信号)，还是慢速信号(如节气门位置变化及氧传感器信号)，都可以用汽车示波器来观测被测设备的工作状况。

汽车点火系统波形分析现代汽车使用了大量的电子操纵系统,以往常规的检测方式已无法习惯现代汽车的要求。

特别是在直接点火系统的检查中,常规的断缸测试已经无法精确推断系统是否正常,而示波器由于其具有实时性、不间断性、直观性,越来越得到广泛的应用。

由于点火次级波形受到各类不一致的发动机、燃油系统与点火条件的影响,因此示波器能够有效地检测出发动机机械部件与燃油系统部件与点火系统部件的故障。

而且一个波形的不一致部分还能够分别指明在汽缸中的哪个部件或者哪个系统有故障。

点火次级单缸波形测试要紧用途有:1.分析单缸的点火闭合角(点火线圈充电时间分析);2.分析点火线圈与次级高压电路性能(燃烧线或者点火击穿电压分析);3.检查单缸混合气空燃比是否正常(燃烧线分析);4.分析电容性能(白金或者点火系统分析);5.查出造成汽缸断火的原因(燃烧线分析,如污染或者破裂的火花塞)。

分电器点火次级标准波形如图1所示。

通过观察该波形,能够得到击穿电压、燃烧电压、燃烧时间与点火闭合角等信息。

由于点火次级波形受到发动机、燃油系统与点火条件的影响,因此它对检测发动机机械部分与燃油系统部件及点火系统有关部件的故障非常有用。

同时每个点火波形的不一致部分还能分别说明其相应汽缸点火系统的相应部件与系统的故障。

对应于每一部分,能够通过参照波形图的指示点及观看波形特定段相应的变化来判定。

一、分电器点火次级波形分析1.充磁开始:点火线圈在开始充电时,应保持相对一致的波形下降沿,这说明各缸闭合角相同而且点火正时准确。

2.点火线:观察击穿电压高度的一致性,假如击穿电压太高(甚至超过了示波器的显示屏),说明在点火次级电压电路中电阻值过高(如断路或者损坏的火花塞、高压线或者是火花塞间隙过大);假如击穿电压太低,说明点火次级电路电阻低于正常值(污浊与破裂的火花塞或者漏电的高压线等)。

3.跳火或者燃烧电压;跳火或者燃烧电压的相应一致性,它说明火花塞工作各缸空燃比正常与否。

汽车电控燃油控制的波形分析引言在现代汽车中，电控燃油系统起着至关重要的作用。

燃油控制是维持引擎正常运行的关键，而波形分析那么是诊断问题的有力工具。

本文将对汽车电控燃油控制的波形进行分析，帮助了解燃油系统的工作原理、故障诊断方法以及解决问题的技巧。

1. 汽车电控燃油系统简介汽车电控燃油系统主要由燃油泵、进气系统、点火系统、喷油器、传感器等组成。

整个系统通过电子控制单元〔ECU〕协调工作，确保燃油供应的精确控制，并实时调整以满足引擎的需求。

2. 汽车电控燃油控制的波形分析原理燃油控制是通过ECU对燃油喷射时机和量进行精确控制来实现的。

波形分析是诊断燃油控制系统的有效方法之一，主要通过观察和分析传感器和执行器的输出信号波形来判断系统的工作状态和是否存在故障。

在波形分析中，一些常用的输入信号包括： - 氧传感器输出信号 - 空气流量传感器输出信号 - 曲轴位置传感器输出信号 - 进气歧管绝对压力传感器输出信号一些常用的输出信号包括： - 燃油喷射器驱动脉冲信号 - 点火系统的点火脉冲信号 - 燃油泵驱动信号 - 长时燃油修正信号通过对这些信号波形的观察和分析，可以给出诊断结果，判断系统是否正常工作。

3. 汽车电控燃油控制的常见问题和解决方法3.1. 燃油喷射器故障燃油喷射器是汽车燃油系统中的关键部件之一。

当喷油器出现故障时，会导致燃油供应缺乏或过量，引发引擎失火或工作不稳定的问题。

在波形分析中，观察燃油喷射器驱动脉冲信号的波形可以判断其工作状态。

正常情况下，喷油器应该有规律的脉冲信号，且脉冲的持续时间和频率应该符合规格要求。

如果喷油器的脉冲信号出现异常，如持续时间过短或过长，频率异常等，可能需要更换或维修燃油喷射器。

3.2. 传感器故障汽车燃油控制系统中的传感器起着收集和反应关键信息的作用。

常见的传感器包括氧传感器、进气歧管绝对压力传感器和曲轴位置传感器。

通过观察传感器的输出信号波形，可以判断传感器是否工作正常。
