一体式重症患者转运床床板的制作流程

罗湖医院集团医疗设备技术参数一、转运床（一）技术参数1．规格要求：1.1．全长：≤1950mm，全宽：≤650mm。

1.2．床体升降范围510-850mm。

2．结构：2.1．铝合金床架，电镀粉体双层涂装。

▲ 2.2．床板为聚丙烯树脂材料一次注制成形，宽度≤550mm。

2.3. 护栏外观设计有放软管的凹槽，下方有零件横杆及挂钩用以悬挂尿袋、引流袋。

2.4．专用转运床垫，防水、透气。

床套四周有拉链，可拆卸清洗。

2.5．床体重量轻，≤73千克，方便转运。

2.6. 整床可水洗，床体防腐蚀、防锈。

3．功能：3.1．背部采用气动弹簧调节手柄，调节范围≤70°。

▲ 3.2．有背部床板角度显示功能。

3.3．床垫有安全带。

3.4．旋转式护栏，有锁定装置。

▲ 3.5．护栏有水平固定功能，起到与病床之间搭桥的作用。

还可增加床面宽度，方便护士输液、量血压，并设有安全锁。

3.6.原装进口的φ150mm树脂双面滚轮，必须有一个轮子有导电功能。

3.7.刹车采用跷跷板型中控刹车，在任意轮子一侧踩下红色或绿色，即可同时控制四轮刹车或解除。

3.8.有转运定向中心轮系统。

3.9.床体四角有四个输液架插孔，且有输液架锁定装置。

3.10.床下方配有氧气瓶搁架，可以选择横竖两种方式存放氧气瓶。

3.11.配有可伸缩调节输液架。

3.12.床体下方采用3段式托盘，可根据不同需要放置急救器具等。

（二）、配置清单1.转运床体 1套2.旋转式侧护板 1套3.转运床垫 1套4.输液架 1套5.氧气瓶搁架 1套6.杂物托盘 1套7.树脂双面脚轮 1套8.转运定向中心轮系统 1套二、电动复苏床（一）、技术参数▲1.规格要求：床板长≥1950 ，全长≥2175mm，加延长床架可至2320mm；床板宽≥900，全宽≥1060mm；2．结构及材质：2.1．床面板为优质冷轧钢一次性冲压成型；采用（电泳＋粉末）复式喷涂，确保管壁内也有油漆保护，保证产品内外涂层厚度达到一致。

专利名称：一种滑移式转运床板专利类型：实用新型专利
发明人：陈立军
申请号：CN201320149744.0申请日：20130329
公开号：CN203252844U
公开日：
20131030
专利内容由知识产权出版社提供
摘要：本实用新型公开的一种滑移式转运床板，其主体部分为床板，包绕于床板设有双层光滑并且可以相对滑动的油布，通过在床板上包绕设有双层并且可以相对滑动的光滑油布，可在不用整体抬起病人的情况下，完成病人的转床操作，可在尽量减少病人痛苦的情况下，完成病人的转床操作，同时减轻了搬运人员的劳动强度。

本实用新型结构设置合理、操作方便。

申请人：陈立军
地址：315300 浙江省慈溪市观海卫镇大通路第二人民医院
国籍：CN
更多信息请下载全文后查看。

医院床的工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!医院床的工艺流程是制造一张完整的医院床所必经的一系列步骤，它涉及到材料选择、设计方案、生产加工、质量控制等诸多环节。

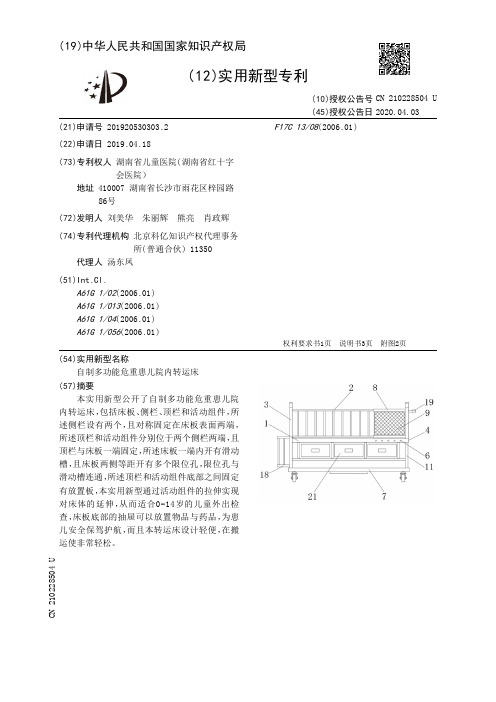

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920530303.2(22)申请日 2019.04.18(73)专利权人 湖南省儿童医院(湖南省红十字会医院）地址 410007 湖南省长沙市雨花区梓园路86号(72)发明人 刘美华　朱丽辉　熊亮　肖政辉　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A61G 1/02(2006.01)A61G 1/013(2006.01)A61G 1/04(2006.01)A61G 1/056(2006.01)F17C 13/08(2006.01)(54)实用新型名称自制多功能危重患儿院内转运床(57)摘要本实用新型公开了自制多功能危重患儿院内转运床，包括床板、侧栏、顶栏和活动组件，所述侧栏设有两个，且对称固定在床板表面两端，所述顶栏和活动组件分别位于两个侧栏两端，且顶栏与床板一端固定，所述床板一端内开有滑动槽，且床板两侧等距开有多个限位孔，限位孔与滑动槽连通，所述顶栏和活动组件底部之间固定有放置板，本实用新型通过活动组件的拉伸实现对床体的延伸，从而适合0-14岁的儿童外出检查，床板底部的抽屉可以放置物品与药品，为患儿安全保驾护航，而且本转运床设计轻便，在搬运使非常轻松。

权利要求书1页 说明书3页 附图2页CN 210228504 U 2020.04.03C N 210228504U权　利　要　求　书1/1页CN 210228504 U1.自制多功能危重患儿院内转运床，包括床板（1）、侧栏（2）、顶栏（3）和活动组件（4），其特征在于：所述侧栏（2）设有两个，且对称固定在床板（1）表面两端，所述顶栏（3）和活动组件（4）分别位于两个侧栏（2）两端，且顶栏（3）与床板（1）一端固定，所述床板（1）一端内开有滑动槽（5），且床板（1）两侧等距开有多个限位孔（6），限位孔（6）与滑动槽（5）连通，所述顶栏（3）和活动组件（4）底部之间固定有放置板（7）。

本技术设计一种一体式重症患者转运床床板，由床架、尼龙绳、支撑架、托盘组成。

尼龙绳交叉穿过床架两侧的孔；床架采用密度轻的铝合金材料，由矩形管和板组成，作为转运床的主体结构，床架尾部上有支撑架，支撑架的立柱上安装镇痛泵，支撑架上方有托盘，托盘内可放置简易呼吸机和心电监护仪；本技术中当重症患者转运时直接进行转运，患者需要搬运到检查室时，只需将床板整体搬起即可，不需要单独多次搬运患者和仪器；目前仪器放置有条理性且不需要单独搬运，增加了仪器使用的可靠性。

同时重症患者不需要转运时，床板放在转运床上可做普通病床使用，达到一床两用功能；本技术可广泛应用于重症患者病房。

权利要求书1.一体式重症患者转运床床板，其特征在于：包括床架(1)，所述床架(1)由两侧的两根长铝合金矩形管及头、尾端的两根短铝合金矩形管共同围成；在所述两侧长铝合金矩形管上开设有若干圆孔，在所述圆孔的内部穿设有尼龙绳(2)。

2.根据权利要求1所述的一体式重症患者转运床床板，其特征在于：在所述尾端的短铝合金矩形管上安置有铝合金板。

3.根据权利要求2所述的一体式重症患者转运床床板，其特征在于：在所述铝合金板上安设有支撑架(3)，在所述支撑架(3)的上方安置有托盘(4)。

4.根据权利要求3所述的一体式重症患者转运床床板，其特征在于：所述的支撑架(3)由两根铝合金矩形管和铝合金圆管组成，铝合金圆管可安装镇痛泵；其中，在铝合金矩形管和铝合金圆管上连接有用于固定支撑架(3)的撑梁。

5.根据权利要求3所述的一体式重症患者转运床床板，其特征在于：在所述托盘(4)包括前、后挡水板、底板及两侧呈梯形的挡水板，所述前挡板的高度低于后挡板，在所述前、后挡水板及两侧呈梯形的挡水板上均开设有三个矩形孔。

技术说明书一体式重症患者转运床床板技术领域本技术属于医疗器械领域，涉及一种一体式重症患者转运床床板。

背景技术目前重症患者转运时通常是将重症患者需随时携带的心电监护仪、镇痛泵、简易呼吸机等仪器放在转运床上，位于患者床位上，在转运过程中如果颠簸的话可能会导致心电监护仪连接线、简易呼吸机的通气管脱落，从而影响仪器使用状态甚至危及患者生命。

本技术设计一种一体式重症患者转运床床板装置，由外板、内床板、尼龙绳、托盘、支撑架组成；外板呈中空状，两边具备四个孔用于安装在转运床上，中间空间放置内床板；内床板四角有尼龙绳，用于抬起内床板；内床板另一端有安装架，安装架由两根矩形方管、两根圆管和两个块状板组成，安装架的圆管上可安装镇痛泵，安装架的上部有托盘。

托盘上可放置简易呼吸机和心电监护仪；本技术中，当患者放置在转运床上需要转运时，直接推动转运床到达位置，然后抬起内床板即可实现患者的转移，而不需要多次移动医疗仪器；本技术具有安全性高、简单方便易操作的优点，可以作为病床和转运床两用，可广泛应用于重症患者转运需要携带多种仪器的场合。

权利要求书1.一种一体式重症患者转运床床板装置，其特征在于：包括外板(1)、内床板(2)、尼龙绳(3)、托盘(4)、支撑架(5)；所述外板(1)呈中空状，所述内床板(2)置于外板(1)的内部，在所述内床板(2)的尾端上安设有矩形状的支撑架，在所述支撑架(5)的上方安置有托盘(4)，在所述外板(1)的四角各设有一根尼龙绳(3)。

2.根据权利要求1所述的一种一体式重症患者转运床床板装置，其特征在于：在所述外板(1)的四个角上设有四个孔，用于安装在转运床上。

3.根据权利要求1所述的一种一体式重症患者转运床床板装置，其特征在于：所述的内床板(2)呈矩形状，在其靠近头部的一端设有两根用于安装帆布的横梁，在其四角各设有一根用于抬起内床板(2)的绳索。

4.根据权利要求1所述的一种一体式重症患者转运床床板装置，其特征在于：所述的支撑架(5)由两根矩形方管、两根圆管及块状板组成，所述圆管置于两根矩形方管之间，所述块状板焊接在矩形方管上。

5.根据权利要求1所述的一种一体式重症患者转运床床板装置，其特征在于：所述拖盘包括前、后挡水板及两侧呈梯形的挡水板，所述前挡板的高度低于后挡板，在所述前、后挡水板及两侧呈梯形的挡水板上均开设有三个矩形孔。

技术说明书一种一体式重症患者转运床床板装置技术领域本技术属于医疗器械领域，涉及一种一体式重症患者转运床床板装置。

急诊室多功能急救送诊护理床,属于医疗用具技术领域。

本技术新型的技术方案是：包括送诊机械床架，在送诊机械床架上侧设置有移动推送床板，送诊机械床架右侧设置有护理床手推架，送诊机械床架左侧设置有鸣警器支撑架，鸣警器支撑架右侧设置有鸣警器开关，鸣警器支撑架上侧设置有开道鸣警器，送诊机械床架下侧设置有机械承重臂，机械承重臂下侧设置有升降承重台，升降承重台左侧设置有移动急救呼吸机，移动急救呼吸机左侧设置有呼吸罩气管，呼吸罩气管上侧设置有急救呼吸面罩。

本技术新型结构简单，使用方便，在对急诊患者进行急救送诊转移时，能够灵活平稳的对患者进行转移，为患者提供辅助呼吸救护，极大的减轻了医务人员的工作难度。

技术要求1.急诊室多功能急救送诊护理床，包括送诊机械床架（1），其特征是：在送诊机械床架（1）上侧设置有移动推送床板（2），送诊机械床架（1）右侧设置有护理床手推架（3），送诊机械床架（1）左侧设置有鸣警器支撑架（4），鸣警器支撑架（4）右侧设置有鸣警器开关（5），鸣警器支撑架（4）上侧设置有开道鸣警器（6），送诊机械床架（1）下侧设置有机械承重臂（7），机械承重臂（7）下侧设置有升降承重台（8），升降承重台（8）左侧设置有移动急救呼吸机（9），移动急救呼吸机（9）左侧设置有呼吸罩气管（10），呼吸罩气管（10）上侧设置有急救呼吸面罩（11），移动急救呼吸机（9）前侧设置有数字显示屏（12），数字显示屏（12）右侧设置有呼吸机开关（13），呼吸机开关（13）右侧设置有呼吸机设定键（14），呼吸机设定键（14）下侧设置有旋钮调控板（15），旋钮调控板（15）前侧设置有呼吸调控旋钮（16），移动急救呼吸机（9）下侧设置有设备集成床架（17），设备集成床架（17）左侧设置有接线插头（18），接线插头（18）左侧与电源线（19）连接，电源线（19）与充电插头（20）连接，设备集成床架（17）下侧设置有供氧瓶（21），供氧瓶（21）左侧设置有供氧阀门（22），供氧阀门（22）左侧设置有供氧输出管（23），供氧瓶（21）右侧设置有电动升降器（24），电动升降器（24）前侧设置有升降控制摇柄（25），设备集成床架（17）下侧设置有支撑床腿（26），支撑床腿（26）下侧设置有滑轮移动器（27），设备集成床架（17）内部设置有内部送电线（28），内部送电线（28）左侧设置有呼吸机接电线（29），呼吸机接电线（29）上侧设置有内置锂电池（30），内置锂电池（30）右侧设置有起重控线（31），起重控线（31）后侧设置有电动起重轴（32），电动起重轴（32）与起重轴接线（33）连接，起重轴接线（33）与线路汇聚器（34）连接，线路汇聚器（34）前侧设置有起重供电线（35），呼吸机接电线（29）左侧设置有呼吸机控制器（36），呼吸机控制器（36）左侧设置有显示板接线（37），显示板接线（37）上侧设置有参数显示信号板（38），呼吸机控制器（36）右侧设置有设定信号接线（39），设定信号接线（39）右侧设置有设定信号主板（40），呼吸机控制器（36）后侧设置有换气箱控线（41），换气箱控线（41）后侧设置有呼吸换气箱（42）。

本技术涉及医疗器械领域，具体涉及一种多用途自平衡病床，包括：自平衡床体和翻折床脚，所述自平衡床体包括，外框、中框和内框，所述外框与所述中框之间以及所述中框与所述内框之间分别设置有偏转定位机构，用于辅助自平衡床体的整体平衡；所述中框前后两端设置有用于与所述外框铰接相连的连接铰链，所述内框左右两侧通过转轴与所述中框转动连接；所述内框内部空心，其顶面设置有床板，其内部设置有重心调节装置。

本技术采用三框体铰接方式，利用重力竖直向下的原理，实现了前后左右双向平衡，采用翻折床脚的方式，使得病床具有良好的跨越各种地形运输病人的能力。

权利要求书1.一种多用途自平衡病床，其特征在于，包括：自平衡床体（1）和翻折床脚（2），所述自平衡床体（1）包括，外框（11）、中框（12）和内框（13），所述外框（11）与所述中框（12）之间以及所述中框（12）与所述内框（13）之间分别设置有偏转定位机构（4），用于辅助自平衡床体（1）的整体平衡；所述中框（12）前后两端设置有用于与所述外框（11）铰接相连的连接铰链（121），所述内框（13）左右两侧通过转轴（131）与所述中框（12）转动连接；所述内框（13）内部空心，其顶面设置有床板（132），其内部设置有重心调节装置（3）。

2.根据权利要求1所述的一种多用途自平衡病床，其特征在于，所述偏转定位机构（4）包括，偏转控制开关（41）、电池（42）、继电器（43）和吸附组件（44）；所述吸附组件（44）包括电磁铁（441）和吸附铁片（442）。

3.根据权利要求2所述的一种多用途自平衡病床，其特征在于，所述外框（11）与所述中框（12）之间的偏转定位机构（14）内设置有两组吸附组件（44），所述吸附组件（44）分别设置在所述中框（12）的对角位置处；所述吸附铁片（442）对角设置在所述中框（12）的前后两端顶角处，所述外框（11）前后两端设置有控制盒（112），所述电磁铁（441）设置在所述控制盒（112）内，其头部磁吸头穿出所述控制盒（112）并且安置在所述吸附铁片（442）附近。
