直排大气气冷罗茨真空泵价格及结构

罗茨水环真空泵说明书罗茨水环真空泵说明书一、产品概述罗茨水环真空泵是一种高效、节能的真空设备，可用于各种工业领域的真空处理。

该泵采用罗茨式双回转子设计，结合水环泵的工作原理，具有较高的抽气速度和较低的噪音水平。

二、产品结构1. 泵体：由铸铁或不锈钢材料制成，具有良好的耐腐蚀性和耐磨损性。

2. 双回转子：采用优质合金钢材料制成，经过精密加工和热处理，具有优异的耐磨性和耐腐蚀性。

3. 水环：通过水循环系统提供冷却和密封作用。

4. 电机：选用高效节能电机，并配备保护装置。

三、产品特点1. 高效节能：由于采用罗茨式双回转子设计，在相同功率下比传统水环泵具有更高的抽气速度和更低的能耗。

2. 良好密封：通过水环提供密封作用，可有效防止气体泄漏和污染。

3. 低噪音：由于采用双回转子设计，运行平稳，噪音水平低。

4. 良好耐腐蚀性：泵体和双回转子均采用耐腐蚀材料制成，可适应各种化学介质。

5. 易于维护：结构简单，易于拆卸和清洗。

四、产品应用罗茨水环真空泵可广泛应用于以下领域：1. 化工工业：如石油化工、涂料、合成纤维等行业的真空处理。

2. 食品工业：如乳制品、饮料等行业的真空灌装和包装。

3. 电子工业：如半导体、显示器等行业的真空处理。

4. 医疗行业：如医院手术室、实验室等场所的真空设备。

五、产品安装与使用1. 安装前应检查泵体和管路是否有损坏或堵塞，并确保电源符合要求。

2. 安装时应将泵固定在水平位置，并连接好进出口管路及水循环系统。

3. 使用前应先启动水循环系统，并检查密封性能是否正常。

4. 使用时应注意保持水温稳定，并避免泵体过热。

5. 停机前应关闭水循环系统，待泵体冷却后再进行维护。

六、产品维护保养1. 定期检查水环的清洁度和水位，并及时更换水。

2. 定期检查双回转子的磨损情况，并及时更换。

3. 定期检查电机的运行情况，如有异常应及时处理。

4. 定期清洗泵体和管路，并检查密封性能是否正常。

七、产品注意事项1. 使用时应避免过载或长时间超负荷运行，以免影响使用寿命。

罗茨真空泵的工作原理罗茨真空泵是一种常用于真空系统中的排气泵，它的工作原理是通过两个相互旋转的叶轮，将气体从进口处吸入，然后通过压缩和扩散的过程将气体排出。

本文将介绍罗茨真空泵的结构、工作原理以及应用领域。

一、罗茨真空泵的结构罗茨真空泵由两个相互旋转的叶轮和一个机壳组成。

其中一个叶轮为固定叶轮，另一个叶轮为旋转叶轮。

固定叶轮和旋转叶轮之间的间隙非常小，约为0.1毫米，因此气体在两个叶轮之间被压缩和扩散时无法逃脱。

机壳上有进气口和排气口，进气口连接真空系统，排气口连接大气。

二、罗茨真空泵的工作原理当罗茨真空泵开始运转时，旋转叶轮和固定叶轮之间的间隙将气体吸入。

旋转叶轮沿着固定叶轮的内部表面转动，将气体压缩。

当旋转叶轮在固定叶轮最高点处时，气体被排出，经过扩散后流向排气口。

由于叶轮之间的间隙非常小，气体无法逃脱，因此气体被压缩和扩散的过程将不断重复，直到气体被排出。

三、罗茨真空泵的应用领域罗茨真空泵广泛应用于真空冶金、真空干燥、真空蒸馏、真空冷却、真空包装等领域。

在真空冶金中，罗茨真空泵可以将气体从高温熔融金属中排出，从而保证金属的纯度和质量。

在真空干燥中，罗茨真空泵可以将湿气从物品中排出，使物品干燥。

在真空蒸馏中，罗茨真空泵可以将沸点低于常温的液体蒸发出来，从而实现分离和纯化。

在真空冷却中，罗茨真空泵可以将气体从冷却系统中排出，从而实现冷却效果。

在真空包装中，罗茨真空泵可以将空气从包装袋中排出，从而实现食品保鲜。

四、罗茨真空泵的优点与其他真空泵相比，罗茨真空泵具有以下优点：1.高效：罗茨真空泵的排气速度很快，可以在短时间内将气体排出。

2.低噪音：罗茨真空泵的噪音很小，适合在噪音敏感的环境中使用。

3.可靠性高：罗茨真空泵的结构简单，没有易损件，因此寿命长，维护成本低。

4.适用范围广：罗茨真空泵可以处理各种气体，适用于多种领域。

五、结论罗茨真空泵是一种高效、低噪音、可靠性高、适用范围广的真空泵。

它的工作原理是通过两个相互旋转的叶轮将气体压缩和扩散，从而实现气体的排出。

罗茨真空泵（简称：罗茨泵）是指泵内装有两个相反方向同步旋转的叶形转子，转子间、转子与泵壳内壁间有细小间隙而互不接触的一种变容真空泵。

罗茨真空泵在石油、化工、塑料、农药、汽轮机转子动平衡、航空航天空间模拟等装置上得到了长期运行的考验，所以应该在国内大力推广和应用。

同时也广泛用于石油、化工、冶金、纺织等工业。

罗茨泵工作原理罗茨泵是一种无内压缩的真空泵，通常压缩比很低，故高、中真空泵需要前级泵。

罗茨泵是靠泵腔内一对叶形转子同步、反向旋转的推压作用来移动气体而实现抽气的真空泵。

罗茨真空泵是指具有一对同步高速旋转的鞋底形转子的机械真空泵，此泵不可以单独抽气，前级需配油封、水环等可直排大气。

它的结构和工作原理与罗茨鼓风机相似，工作时其吸气口与被抽真空容器或真空系统主抽泵相接。

这种真空泵的转子与转子之间、转子与泵壳之间互不接触，间隙一般为0.1～0.8毫米；不需要用油润滑。

转子型线有圆弧线、渐开线和摆线等。

渐开线转子泵的容积利用率高，加工精度易于保证，故转子型线多用渐开线型。

罗茨真空泵的转速可高达3450～4100转/分；抽气速率为30～10000升/秒（1升=10-3米3）；极限真空：单级为6.5×102帕，双级为1×103帕。

罗茨泵的极限真空除取决于泵本身结构和制造精度外，还取决于前级泵的极限真空。

为了提高泵的极限真空度，可将罗茨泵串联使用。

罗茨泵的工作原理与罗茨鼓风机相似。

由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。

由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。

但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。

当转子继续转动时，气体排出泵外。

罗茨泵在泵腔内，有二个“8”字形的转子相互垂直地安装在一对平行轴上，由传动比为1的一对齿轮带动作彼此反向的同步旋转运动。

罗茨真空泵性能及参数 The document was finally revised on 2021罗茨真空泵性能及参数一、罗茨真空泵工作原理罗茨真空泵当转子和泵体形成吸气腔时，两个转子相互之间始终保持密封，从而确保排气口的气体不返流到进气口，以此实现抽气的功能。

转子的反向同步旋转是通过一对安装在转子轴上的齿轮实现的。

由于在泵腔里面没有摩擦，罗茨泵能以每秒1500~3000转的高速运转而无须在泵腔内进行润滑，另外，要保持罗茨泵在高转速下平稳运行，要对转子进行良好的动平衡。

高速旋转的转子间、转子和泵体间没有任何直接的接触，各运动部件之间均保持一定的间隙。

二、罗茨真空泵主要用途罗茨泵被广泛地应用于真空获得的各个方面，它延伸了油封机械真空泵在较低入口压力下的工作范围，具有小体积大抽速的特点，在1~100pa入口压力范围内具有大抽速，特别适合于低入口压力下需要大抽速的真空系统中使用，例如电力变压器、电力电容器、电力互感器的真空干燥、真空浸渍处理、真空热处理、真空冶炼的排气、真空镀膜设备的预抽，大型试验风洞的抽气及照明灯具生产线的排气等等。

如果选用合适的前级泵，罗茨泵还可以在食品、化工、医药、轻纺等行业的真空蒸馏、浓缩、干燥等的工艺过程中得到广泛的应用。

三、罗茨真空泵主要技术性能指标（见下表）四、罗茨真空泵安装说明罗茨泵应安装在干燥、通风和清洁的场所、罗茨泵应水平安装，泵距离墙壁或其他物体之间至少保持300mm以上的空隙。

泵的油窗部分应留出易于观察油位的空间。

接通电源时应注意电机转向，从罗茨泵电机尾部看电机轴的转向应为顺时针方向。

操作步骤：接通电机三相电源，点动电机启动按钮，检查转向是否正确，如转向相反，则对换三个电源接线头中的任意两个接线头。

链接罗茨泵与被抽容器的管道应清洁、干燥、无泄漏，管道孔径应尽可能不小于罗茨泵的进气口经，长度宜短，以减少抽速损失，管道连接处应无泄漏。

被抽气体如含有粉尘或颗粒状物质时，应在泵的入口处安装一合适的进气过滤器，以免粉尘或颗粒状物质吸入泵腔损坏罗茨泵和前级泵。

罗茨真空泵简介一、罗茨真空泵的概念罗茨式真空泵(简称罗茨泵是利用两个8字形转子在泵壳中旋转而产生吸气和排气作用的。

由于它在低压力范围内工作，气体分子自由程较大，气体通过微小缝隙的阻力很大，因而能获得较高的压缩比，可以作为增压真空泵使用。

罗茨式真空泵根据泵体结构可分为两类：一类为普通型，另一类为直排大气型。

二者区别除结构之外，主要是普通型罗茨泵不能单独把气体直接排入大气中去，需要和前级真空泵串联使用，被抽气体通过前级真空泵将气体排到大气中。

而后者则可以直接将被抽气体排入大气。

汉钟现有PS 和PDR 系列真空泵中的Booster 机体就属于普通型罗茨泵。

普通型罗茨泵又可分为一般型泵和带旁通阀型泵两种。

一般型泵的最大允许压差在2000Pa~10000Pa范围，而带旁通阀的压差仅限于2000Pa~4000Pa。

当压差超过每一规格泵的规定值时，旁通阀就会自动顶开，泵出口出的气体经旁通阀返流入进口处，以使泵安全运行。

因为罗茨泵的转子受力面积较大，在大压差情况下运行，会使泵的负载变的很大。

汉钟的PS 系列的Booster 机体就属于一般型泵，而PDR 系列的Booster 机体则属于带旁通阀型泵。

二、工作原理罗茨泵的工作原理如图一所示，工作时，被抽气体由进气口进入转子与泵体之间，这时一个转子和泵体把气体与进气口隔开，被隔开的气体(如图中影线部分所示在转子连续不断的旋转过程中，被送到排气口。

在图(a中，V0空间是处在封闭状态的，因此，没有压缩和膨胀，但当转子的峰部转到排气口边缘时，由于V0部分的压力较之排气口处的压力低，为了使相连体积内压力均匀，气体就会从排气口处扩散到V0区域，其扩散方向与转子旋转方向相反。

当转子再转动时，把V0处的气体压缩到排气口将其排出。

这时转子的另一面与进气口相连部分则吸入气体，当转子不断地旋转时，重复上述抽气过程不断地排出流进来的气体。

这种工作过程相当于转子空间由某一最小值增加到最大值，然后再由最大值减小到最小值。

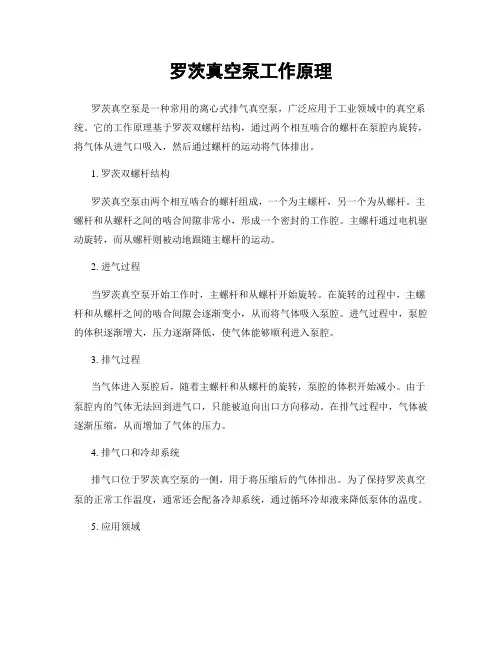

罗茨真空泵工作原理罗茨真空泵是一种常用的离心式排气真空泵，广泛应用于工业领域中的真空系统。

它的工作原理基于罗茨双螺杆结构，通过两个相互啮合的螺杆在泵腔内旋转，将气体从进气口吸入，然后通过螺杆的运动将气体排出。

1. 罗茨双螺杆结构罗茨真空泵由两个相互啮合的螺杆组成，一个为主螺杆，另一个为从螺杆。

主螺杆和从螺杆之间的啮合间隙非常小，形成一个密封的工作腔。

主螺杆通过电机驱动旋转，而从螺杆则被动地跟随主螺杆的运动。

2. 进气过程当罗茨真空泵开始工作时，主螺杆和从螺杆开始旋转。

在旋转的过程中，主螺杆和从螺杆之间的啮合间隙会逐渐变小，从而将气体吸入泵腔。

进气过程中，泵腔的体积逐渐增大，压力逐渐降低，使气体能够顺利进入泵腔。

3. 排气过程当气体进入泵腔后，随着主螺杆和从螺杆的旋转，泵腔的体积开始减小。

由于泵腔内的气体无法回到进气口，只能被迫向出口方向移动。

在排气过程中，气体被逐渐压缩，从而增加了气体的压力。

4. 排气口和冷却系统排气口位于罗茨真空泵的一侧，用于将压缩后的气体排出。

为了保持罗茨真空泵的正常工作温度，通常还会配备冷却系统，通过循环冷却液来降低泵体的温度。

5. 应用领域罗茨真空泵广泛应用于许多工业领域，如化工、食品加工、制药、电子、真空干燥等。

它可以有效地抽取大量的气体，达到较高的真空度，适用于处理各种气体和蒸汽的工艺。

总结：罗茨真空泵通过罗茨双螺杆结构实现气体的吸入和排出。

在工作过程中，主螺杆和从螺杆的旋转运动使得泵腔内的气体被压缩和排出。

罗茨真空泵具有结构简单、效率高、噪音低等优点，被广泛应用于工业领域中的真空系统。

罗茨真空泵工作原理
引言概述：
罗茨真空泵是一种常用的真空泵，广泛应用于各个领域。

本文将详细介绍罗茨真空泵的工作原理，包括其结构、工作过程以及应用领域。

正文内容：
1. 罗茨真空泵的结构
1.1 主体结构：罗茨真空泵由两个相互啮合的旋转叶轮组成，其中一个叶轮称为主叶轮，另一个叶轮称为从叶轮。

1.2 叶轮材质：叶轮通常由高强度的铸铁或合金材料制成，以确保其耐腐蚀性和耐磨性。

1.3 传动机构：罗茨真空泵通常使用齿轮传动或皮带传动来驱动叶轮的旋转。

2. 罗茨真空泵的工作过程
2.1 吸气过程：当叶轮旋转时，两个叶轮之间的空间逐渐增大，从而形成一个负压区域，吸入气体。

2.2 压缩过程：当叶轮继续旋转时，负压区域逐渐减小，气体被压缩并排出泵体。

2.3 冷却过程：由于叶轮旋转时会产生一定的摩擦热，因此罗茨真空泵通常需要冷却系统来降低温度。

3. 罗茨真空泵的应用领域
3.1 工业领域：罗茨真空泵广泛应用于化工、制药、电子、食品等工业领域，用于抽取气体、蒸汽等。

3.2 环保领域：罗茨真空泵可用于污水处理、废气处理等环境保护领域，有效清除有害气体。

3.3 实验室领域：罗茨真空泵在实验室中用于真空干燥、真空冷冻、真空提取等实验操作。

总结：
在本文中，我们详细介绍了罗茨真空泵的工作原理。

通过了解其结构和工作过程，我们了解到罗茨真空泵是一种重要的真空设备，广泛应用于工业、环保和实验室领域。

通过不断的技术创新和应用研究，罗茨真空泵在各个领域的应用前景将会更加广阔。
