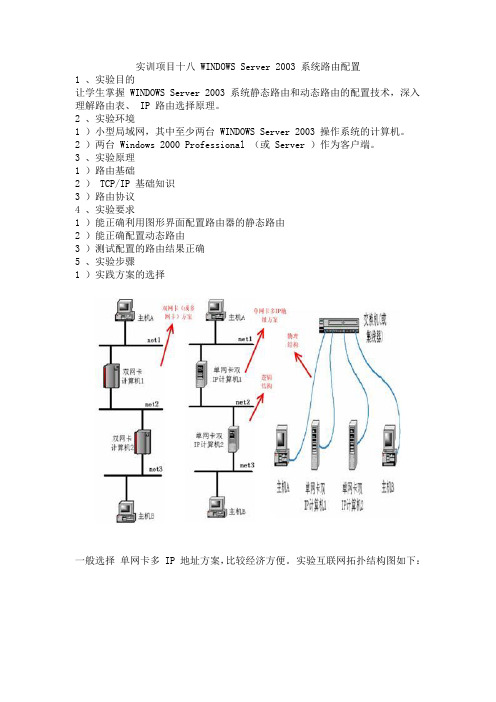

实训项目十八 WINDOWS Server 2003 系统路由配置1 、实验目的让学生掌握 WINDOWS Server 2003 系统静态路由和动态路由的配置技术，深入理解路由表、 IP 路由选择原理。

2 、实验环境1 ）小型局域网，其中至少两台 WINDOWS Server 2003 操作系统的计算机。

2 ）两台 Windows 2000 Professional （或 Server ）作为客户端。

3 、实验原理1 ）路由基础2 ） TCP/IP 基础知识3 ）路由协议4 、实验要求1 ）能正确利用图形界面配置路由器的静态路由2 ）能正确配置动态路由3 ）测试配置的路由结果正确5 、实验步骤1 ）实践方案的选择一般选择单网卡多 IP 地址方案，比较经济方便。

实验互联网拓扑结构图如下：2 ）静态路由的配置过程①配置主机的 IP 地址和默认路由：主机 A 的 IP 地址和默认路由配置如下：主机 B 的 IP 地址和默认路由配置方法同上。

②配置路由设备的 IP 地址：配置路由器 R1 计算机的 IP 地址分别添加路由器 R1 计算机的两个 IP 地址：IP ： 10.1.0 .2 子网掩码： 255.255.0.0 IP ： 10.2.0 .2 子网掩码： 255.255.0.0路由器 R2 （计算机） IP 地址的配置方法同上③利用图形界面配置路由设备的静态路由：启动和配置路由和远程访问（如下：）配置路由器 R1 （计算机）的静态路由：④配置静态路由⑤显示与查看 R1 的路由表同理可配置路由器 R2 （计算机）的静态路由：•动态路由的配置①配置 RIP 路由配置 R1 路由器的 RIP 路由②同理，配置路由器 R2 的 RIP 协议。

•测试配置的路由•测试配置的路由– ping 命令。

•测试配置的路由– tracert 命令•实验思考•选择合适的路由器要注意哪些问题？•如何配置路由器的回环端口？•如何实现路由器的本地验证和授权？。

Windows server 2003网络服务器配置技术摘要：Windows Server2003内置了文件服务器、打印服务器、应用程序服务器、邮件服务器、终端服务器、远程访问/VPN服务器、域控制器、DNS服务器、DHCP服务器、流式媒体服务器、WINS服务器、文件服务器等服务器角色，几乎囊括了所有的服务器应用。

利用这些内置的服务器角色，只需简单的几步，即可完成相应服务器的配置。

它不仅改进了Windows 2000原有的服务，提高了这些服务的性能和扩充了许多功能，而且还增加了新的服务，如“邮件服务器”。

Windows Server 2003内置了IIS 6.0版，较Windows 2000中的IIS 5.0在可靠性、安全性、可管理性等方面有了长足进步，终使Windows Server 2003成为一个优秀的Web服务平台。

关键词：DHCP服务器DNS服务器IIS服务器邮件服务器一、Windows Server 2003安装1.安装过程1.用光盘启动系统:重新启动系统并把光驱设为第一启动盘,保存设置并重启。

将2003安装光盘放入光驱,重新启动电脑。

2.安装Windows Server 2003企业版光盘自启动后,如无意外即可见到安装界面。

全中文提示,要现在安装Windows，请按ENTER，按回车键。

许可协议,这里没有选择的余地，按“F8”。

这里用“向下或向上”方向键选择安装系统所用的分区，我这里使用的是虚拟机的虚拟磁盘，所以没有别的选择，只有一项，这里点回车向下进行。

这里，我用“上移”箭头键选择“用NTFS文件系统格式化磁盘分区”。

回车后出现格式化的警告。

格式化分区完成后,创建要复制的文件列表，跟接着开始复制系统文件。

文件复制完后，安装程序开始初始化Windows配置。

初始化Windows配置完成后，系统将在15秒后重新启动。

这部分安装程序已经完成，系统将会自动重新启动,将控制权从安装程序转移给系统。

Windows 2003网络负载均衡的实现(2) -电脑资料2019-01-01二、网络负载平衡的实现这两台计算机中，一台计算机名称为w2003-1，IP地址为202.206.197.190，另一台名为w2003-2，IP地址为202.206.197.191.规划网络负载平衡群集使用的IP地址为202.206.197.195，规划网络负载平衡群集完整的计算机名称为 .你需要在域中注册此主机名称并将地址设置为202.206.197.195.如果你没有DNS，可以在需要访问网络负载平衡的客户机(包括网络负载平衡主机)上编辑%systemroot%"system32"drivers" etc目录下的hosts文件，添加一条信息“202.206.197.195 ”，即可解决DNS域名解析的问题，。

当正式应用时，客户机只需要使用或IP地址202.206.197.195来访问服务器，网络服务平衡会根据每台服务器的负载情况自动选择202.206.197.190或者202.206.197.191对外提供服务。

网络负载平衡的实现过程如下：在实现网络负载平衡的每一台计算机上，只能安装TCP/IP协议，不要安装任何其他的协议(如IPX协议或者NetBEUI协议)，在网络属性中，“网络负载平衡”也不能被选择，这可以从“网络连接属性”中查看。

①先进入第一台计算机，以员身份登录，从“管理工具”中运行“网络负载平衡管理器”，用鼠标右键单击“网络负载平衡群集”，从出现的菜单中选择“新建群集”，进入“群集参数”界面。

在“IP地址”后面输入规划的群集参数地址202.206.197.195，在子网掩码处使用默认值，在“完整Internet名称”后面输入(也可以是其他的名称，但输入的DNS名称必须与输入的IP地址相符)，《》()。

如果允许远程控制，请选中“允许远程控制”，并在“远程密码”和“确认密码”处输入可以进行远程控制的密码。

配置网络负载平衡参数要配置网络负载平衡参数,您必须配置群集参数、主机参数与端口规则。

有关如何为网络负载平衡设置TCP/IP 得其她信息,请单击下面得文章编号,以查瞧Microsoft 知识库中相应得文章:323431如何在Windows Server 2003 中为网络负载平衡设置TCP/IP配置群集参数1.单击开始,单击控制面板,然后双击网络连接。

2.右键单击本地连接,然后单击属性。

3.在“本地连接属性”对话框中,单击以选中网络负载平衡复选框,然后单击属性。

4.单击群集参数选项卡,然后在“IP 地址”、“子网掩码”与“完整Internet 名称”复选框中键入值。

5.在“群集操作模式”下,单击多播以指定就是否将多播媒体访问控制地址用于群集操作。

如果选择此选项,网络负载平衡会根据需要将群集网络地址转换为多播地址。

它还确保作为地址解析协议(ARP) 得一部分将群集Internet 协议(IP) 地址解析为此多播地址。

网络负载平衡驱动程序绑定到得网络适配器保留它原来得媒体访问控制地址。

有关更多信息,请参阅“网络负载平衡群集”Windows Server 2003 帮助与支持中心主题。

6.单击以选中“允许远程控制”复选框以启用远程控制操作。

在“远程密码”与“确认密码”框中键入密码。

警告:网络负载平衡远程控制选项会带来许多安全风险。

Microsoft 建议您不要启用远程控制,而就是改用网络负载平衡管理器或其她远程管理工具,如Windows Management Instrumentation (WMI)。

有关在网络负载平衡中使用远程控制得其她信息,请参阅“网络负载平衡参数:网络负载平衡群集”Windows Server 2003 帮助与支持中心主题。

配置主机参数1.单击开始,单击控制面板,然后双击网络连接。

2.右键单击本地连接,然后单击属性。

3.在“本地连接属性”对话框中,单击网络负载平衡,然后单击属性。

利用windows2003负载平衡服务实现lcs2005企业版的部署今天我们来部署一下利用windows2003负载平衡服务实现lcs2005企业版的部署,LCS企业版的部署必须得有一个负载平衡器的支持，下面我们就以berlin和firenze来组成一个负载平衡器，实现Lcs2005企业版的部署。

本实验的大致的拓扑图如下:1、1、1、在denver上装入SQL2000+sp4（sp3以上的补丁都可以，包括sp3）2、2、在NDS中为负载平衡器创建记录3、3、在denver上装入企业池后端4、4、在Berlin和Firenze上创建负载平衡器5、5、在Berlin和Firenze上各安装LCS服务器6、6、在DNS中创建新记录（SRV记录）一、在denver上装入SQL2000+sp4在Denver上放入lcs2005企业版的安装光盘，安装SQL server 2000组件安出现安装向导后，点下一步选选择本地计算机创输输入姓名和公司名称同意软件许可证协议，点“是”选择服务器和客户端工具我我们选择默认的就可以，进行下一步选选择自己所喜爱的安装类型，在这里我们做测试就选择典型的吧输输入用户名、密码以及所在的域选择身份验证模式选下一步进行SQL2000的安装根据自己的需求选择设备的数量，点继续开始安装SQL2000SQL2000按装过程点击“完成”完成安装过程完成SQL2000安装之后接着安装sp4补丁，出现向导以后点下一步同意安装许可协议点下一步选择身份验证模式因为我们是在做实验，所以没必要设SA密码，选密码保留为空我们选应用到SQL Server 2000 sp4，点继续进行下一步的安装错误报告选默认的，直接点确定应经拥有了安装sp4所有信息，带下一步开始安装sp4更新了数据库的内容，点确定完成sp4的安装二、在NDS中为负载平衡器创建记录打开DNS，右击“新建主机”我们选择新建主机名为pool，这个名称是后面企业池的名称主机新建完成后，我们在DNS中就可以看见pool这台主机了三、denver上装入企业池后端在denver上放入lcs 2005企业版的安装光盘，选择“企业池版”。

配置网络负载平衡参数要配置网络负载平衡参数，您必须配置群集参数、主机参数和端口规则。

有关如何为网络负载平衡设置TCP/IP 的其他信息，请单击下面的文章编号，以查看Microsoft 知识库中相应的文章：323431如何在Windows Server 2003 中为网络负载平衡设置TCP/IP配置群集参数1.单击开始，单击控制面板，然后双击网络连接。

2.右键单击本地连接，然后单击属性。

3.在“本地连接属性”对话框中，单击以选中网络负载平衡复选框，然后单击属性。

4.单击群集参数选项卡，然后在“IP 地址”、“子网掩码”和“完整Internet 名称”复选框中键入值。

5.在“群集操作模式”下，单击多播以指定是否将多播媒体访问控制地址用于群集操作。

如果选择此选项，网络负载平衡会根据需要将群集网络地址转换为多播地址。

它还确保作为地址解析协议(ARP) 的一部分将群集Internet 协议(IP) 地址解析为此多播地址。

网络负载平衡驱动程序绑定到的网络适配器保留它原来的媒体访问控制地址。

有关更多信息，请参阅“网络负载平衡群集”Windows Server 2003 帮助和支持中心主题。

6.单击以选中“允许远程控制”复选框以启用远程控制操作。

在“远程密码”和“确认密码”框中键入密码。

警告：网络负载平衡远程控制选项会带来许多安全风险。

Microsoft 建议您不要启用远程控制，而是改用网络负载平衡管理器或其他远程管理工具，如Windows Management Instrumentation (WMI)。

有关在网络负载平衡中使用远程控制的其他信息，请参阅“网络负载平衡参数：网络负载平衡群集”Windows Server 2003 帮助和支持中心主题。

配置主机参数1.单击开始，单击控制面板，然后双击网络连接。

2.右键单击本地连接，然后单击属性。

3.在“本地连接属性”对话框中，单击网络负载平衡，然后单击属性。

4.单击主机参数选项卡。

配置windows2003网络负载平衡群集NLBNLB群集允许用户把两台或更多的服务器结合起来使用，在客户端看起来就像是一台服务器。

进入NLB群集的连接请求可以分解传送给两个或更多的NLB群集成员，这样用户可以添加越来越多的服务器(最多32台)，形成一个功能非常强大的FTP站点或Web站点当把一台服务器(包括Web服务器、FTP服务器或者流媒体服务器等等)放入网络中之后，随着客户端数量的不断增加，人们往往需要功能更强大、处理速度更快的服务器。

为了解决这个问题，如果将原有的服务器替换成功能更强大、处理速度更快的服务器显然并不是值得称道的办法。

但是如果能把新服务器添加到原有服务器的处理能力基础上而不是替换它，这种方案毫无疑问更容易被用户接受。

网络负载平衡(Network Load Balancing，NLB)群集的出现正好实现了这一目的。

一、网络负载平衡介绍NLB群集最早出现在Windows 2000 Server的Advanced Server系统中，在Windows Server 2003的各个版本中均提供了此项功能。

NLB群集允许用户把两台或更多的服务器结合起来使用，在客户端看起来就像是一台服务器。

进入NLB群集的连接请求可以分解传送给两个或更多的NLB群集成员，这样用户可以添加越来越多的服务器(最多32台)，形成一个功能非常强大的FTP站点或Web站点。

在NLB群集中，每台服务器都会有一个属于自己的静态IP地址，但NLB群集中的所有服务器还有一个共同的IP地址—NLB群集地址。

客户端可以通过这个IP地址连接到NLB群集，就像连接到其它IP地址一样。

当有客户端请求连接到这个共享的IP地址时，NLB群集会将每个访问请求指派一个具体的群集成员。

尽管NLB群集是一种非常简洁的工具，但安装配置NLB群集必须满足很严格的要求，譬如首先要保证群集中服务器必须能够正常的单独运行。

以安装配置两节点的NLB群集为例，这些条件简述如下：(1)每个节点服务器必须拥有一个静态IP地址，另外还应该为NLB群集准备一个静态IP地址。

实验3：Windows_server2003网络服务配置实验3：Windows server2003网络服务配置1、实验目的（1）熟悉Windows Server2003环境（2）掌握活动目录安装与配置、域控制器管理2、实验内容1）活动目录创建2）域控制器管理3）用户和计算机帐户管理4）用户组管理3、实验原理给出活动目录、域等基本概念活动目录：活动目录是一种目录服务，它存储有关网络对象（如用户、组、计算机、共享资源、打印机和联系人等）的信息，并将结构化数据存储作为目录信息逻辑和分层组织的基础，使管理员和用户可以方便地查找并使用这些网络信息。

域：域是活动目录的分区，定义了安全边界，在没有经过授权的情况下，不允许其他域中的用户访问本域中的资源。

4、实验环境与网络拓扑给出实验用到的设备、仪器、系统开发环境、系统运行环境，给出实验用到的网络拓扑结构和设备清单。

一台DNS服务器和虚拟机一台，系统运行环境为Windows server 2003表4-15、实验步骤1）活动目录的安装，新建域名为（1）启动Windows Server 2003系统自动打开“Windows Server 2003配置服务器”窗口，或者选择“开始”→“管理工具”→“配置服务器”命令，打开如图4-1所示的“配置您的服务器向导”对话框。

图4-1 “配置您的服务器向导”对话框(2)单击“下一步”按钮，出现一个配置服务器向导的预备步骤对话框，以确认所提到的步骤已完成。

单击“下一步”按钮，出现检测网络设置界面，如图4-2所示。

图4-2 显示活动目录内容（3）接下来出现“配置选项”对话框，选择“自定义配置”选项，单击“下一步”按钮，出现“服务器角色”对话框，也就是想让服务器担任的角色，从列表中选择“域控制器”选项，如图4-3所示。

图4-3 “服务器角色”对话框单击下一步按钮，出现确认对话框，以确认选择了正确的角色。

单击“下一步”按钮，出现“Active Directory安装向导”对话框，如图4-4所示。
