江苏甲类公建2010权衡判断节能计算报告

建筑节能计算报告书（公共建筑－综合权衡）工程名称：滨水商业街设计编号：12-05-09-b建设单位：银川奥特莱斯投资有限公司设计单位：福建清华建筑设计院有限公司节能计算单位：福建清华建筑设计院有限公司计算人：校对人：审核人：计算日期：2012年11月27日一、建筑概况二、计算依据1. 《公共建筑节能设计标准》(GB50189-2005)2. 《民用建筑热工设计规范》(GB50176-93)3. 《建筑外窗气密性能分级及其检测方法》（GB/T7106-2008）4. 《建筑幕墙》（GB/T 21086-2007）三、有关说明1、四、工程材料五、体型系数六、窗墙比2、外窗表表格行数为165，大于100，如果输出将影响速度，所以略去。

如要输出，请修改文件becs.ini。

七、天窗（一）天窗屋顶比无天窗（二）天窗类型标准依据：标准要求：结论：不需要八、屋顶构造（一）屋顶相关构造九、外墙构造（一）外墙相关构造（二）外墙平均热工特性十、挑空楼板构造（一）挑空楼板相关构造（二）挑空楼板平均热工特性十一、采暖与非采暖隔墙（一）采暖与非采暖隔墙相关构造十二、采暖与非采暖楼板（一）采暖与非采暖楼板相关构造（二）采暖与非采暖楼板平均热工特性十三、采暖地下室外墙构造本工程无此项内容十四、周边地面-控温构造（一）周边地面-控温相关构造十五、非周边地面-控温构造（一）非周边地面-控温相关构造十六、外窗热工（一）外窗构造1. 平板遮阳无平板遮阳（三）平均遮阳系数4. 北向：=0.860（四）平均传热系数（五）总体热工性能十七、可开启面积十八、外窗气密性十九、幕墙气密性二十、综合权衡二十一、结论。

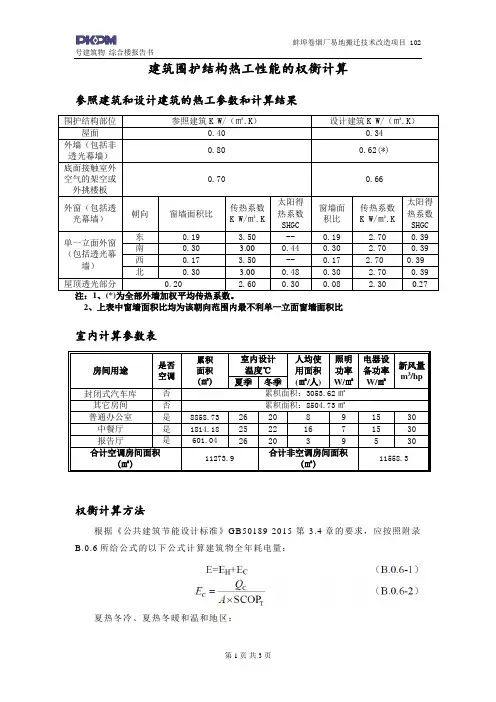

建筑围护结构热工性能的权衡计算参照建筑和设计建筑的热工参数和计算结果2、上表中窗墙面积比均为该朝向范围内最不利单一立面窗墙面积比室内计算参数表权衡计算方法根据《公共建筑节能设计标准》GB50189-2015第 3.4章的要求，应按照附录B.0.6所给公式的以下公式计算建筑物全年耗电量：夏热冬冷、夏热冬暖和温和地区：式中：E——建筑物供暖和供冷总耗电量，（kWh/m2）；E C——建筑物供冷耗电量，（kWh/m2）；E H——建筑物供热耗电量，（kWh/m2）；Q H——全年累计耗热量（通过动态模拟软件计算得到），（kWh）；ç1——热源为燃煤锅炉的供暖系统综合效率，取0.60；q2——上年度国家统计局发布的发电煤耗，2008年数据为0.360 kgce/kWh；Q C——全年累计好冷量（通过动态模拟软件计算得到），（kWh）；A——建筑总面积，（m2）；SCOPT——供冷系统综合性能系数，取2.50；ç2——热源为燃气锅炉的供暖系统综合效率，取0.75；q3——标准天然气热值，取9.87 kWh/m3；Ö——天然气的折标系数，取1.21 kgce/m3。

依据以上建筑全年累计负荷计算结果与附录B.0.6条所给参数。

1. 设计建筑能耗计算根据建筑物各参数以及《公共建筑节能设计标准》(GB50189-2015)附录B所提供的参数，得到该建筑物的年能耗如下：2. 参照建筑能耗计算根据建筑物各参数以及《公共建筑节能设计标准》(GB50189-2015)附录B所提供的参数，得到该参照建筑物的年能耗如下：3. 建筑节能评估结果对比1和2的模拟计算结果，汇总如下：能耗分析图表:结论：该设计建筑的全年能耗小于参照建筑的全年能耗，因此该项目已达到《公共建筑节能设计标准》(GB50189-2015)的节能要求。

江苏省公共建筑节能设计专篇参考样式二、设计根据1、《民用建筑热工设计规范》GB50176-19932、《公共建筑节能设计标准》GB50189-20053、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《江苏省太阳能热水系统施工图文件编制深度规定》（2008年版）5、国家、省、市现行的有关法律、法规本工程外墙墙体材料为厚，内墙为厚。

规定的级，幕墙的气密性不低于《建筑幕墙物理性能分级》GB/T 15227规定的级。

六、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。

七、权衡推断八、节能构造图详：。

江苏省居住建筑节能设计专篇参考样式（建筑专业）二、设计根据1、《民用建筑热工设计规范》GB50176-19932、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-953、《江苏省居住建筑热环境与与节能设计标准》（DGJ32/J71-2008）4、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）5、《江苏省太阳能热水系统施工图设计文件编制深度规定》（2008年版）6、国家、省、市现行的有关法律、法规本工程外墙墙体材料为厚，内墙为厚。

规范的级。

五、太阳能热水系统本工程（有/无）（型号）（太阳能/其它新能源）热水供应系统，使用辅助热源，设计使用范围自层至层。

六、本工程因不符合规定性指标而进行性能指标设计，建筑物节能综合指标满足节能设计标准。

七、节能构造图详：。

江苏省公共建筑节能设计专篇参考样式（电气专业）二、设计根据1、《建筑照明设计标准》GB50034-20042、《民用建筑太阳能热水系统应用技术规范》GB50364-2005（5.6节）3、《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4、《35KV及下列客户端变电所建设标准》JGJ32/J14-2007（6.2节）5、《民用建筑电气设计规范》JGJ16-20086、《全国民用建筑工程设计技术措施节能专篇》（电气分册）7、《江苏省公共建筑用能计量设计规定》（暂行）8、《宿舍建筑设计规范》JGJ36-2005（6.3.2及6.3.8）9、国家、省、市现行的其它建筑节能有关法律、法规三、照明节能设计要求及措施四、大于2万平方米的公共建筑，应按规定装设电能考核节能表计五、当工程含有变电所设计时，则应补充如下内容：1、负荷计算情况、供电电压选择及变电所位置情况概述，确认是否在负荷中心，否则说明原因。

江苏公建规定性指标建筑节能计算报江苏公建规定性指标建筑节能计算报————————————————————————————————作者：————————————————————————————————日期：江苏公共建筑节能计算报告书工程名称：餐厅设计编号：建设单位：设计单位：节能计算单位：计算人：校对人：审核人：计算日期：2013年5月8日计算软件名称建筑节能设计分析软件BECS2010鉴定情况建设部科技项目验收证书建科验字[2005]第008号江苏省认证苏建科发（2008）15号软件版本20110110软件开发单位深圳市斯维尔科技有限公司南京正华通捷电子系统工程有限公司服务热线全国统一服务热线95105705江苏省公共建筑节能设计规定性指标计算报告一、建筑概况地理位置江苏省-苏州工程名称餐厅建筑（节能计算）面积地上建筑面积883.41㎡，地下建筑面积0㎡，建筑（节能计算）高度地上10.2 m，地下0.0 m建筑（节能计算）层数地上2层，地下0层北向角度90度所属结构体系框架结构外墙太阳辐射吸收系数0.75屋顶太阳辐射吸收系数0.75二、计算依据1.《公共建筑节能设计标准》(GB50189-2005)2. 《民用建筑热工设计规范》(GB50176-93)3. 《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）4. 《建筑外门窗气密，水密，抗风压性能分级及检测方法》（GB/T 7106-2008）5. 《建筑幕墙》（GB/T 21086-2007）三、有关说明1、本建筑节能计算方法依据《民用建筑热工设计规范》（GB50176-93）；2、本建筑节能设计取值依据《公共建筑节能设计标准》(GB50189-2005)；3、当节能设计中规定性指标有一项或若干项不达标时，依据《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2009年版）和《公共建筑节能设计标准》(GB50189-2005)进行节能设计权衡判断。
