虚拟机装ROS 拨号设置 RouterOS PPPoE拨号

前提：虚拟机装ROS，我就不说了。

不会装ROS，可以网上查看方法。

虚拟机的ROS要添加两个网卡，连接方法选择【桥接网卡】。

刚装好的ROS默认内网卡IP为192.168.88.1因此，我们的电脑IP设置与其同段，才可以用winbox 或是web的方式连接到ROS第一：更改网卡名称【Interface】这时看到有流量的就是内网卡，我们把它命名为 lan 没有流量的就是外网卡，我们把它命名为 wan第二：给网卡设置IP 【IP→Addresses→点击红色+号添加IP】给 lan 网卡设置为 192.168.0.1/24 给 wan 网卡设置为 192.168.1.1/24第三：设置DHCP服务器，即让ROS自动给局域网电脑分配IP 【IP→DHCP Server→DHCP Setup】DHCP Server Interface：wan →nextDHCP Ad dress Space：192.168.1.0/24→nextGateway for DHCP Network：192.168.1.1→nextAd dress to Give Out ：192.168.1.2-192.168.1.254→nextDNS Server ：223.5.5.5→▼→202.96.128.86→nextLease Time：3d:00:00:00→next第三：设置PPPoE拨号即宽带拨号【PPP→Interface→点击红色+号→PPPoE Client】Interfaces：wan→其他值默认，点击上面Dial OutUser：填写你的宽带上网账号→Password：填写宽带上网的密码→其他值默认，OK第四：IP伪装【IP→Firewall→NAT→点击红色+号】Chain：选择sr cnat→点击Action→Action：选择masquerad e。

MikroTikRouterOS安装后初始化配置（PPPOE拨号上⽹）1、修改登⼊密码路由器默认登⼊账号为admin，密码为空，强烈建议修改登⼊密码保证安全：2、修改接⼝名称选择Interface，切换到Ethernet标签，找到状态是R（run）的两个端⼝。

给⽹⼝修改名称⽅便识别⽐如我们双击ether2端⼝，我们发现ether2⽹卡MAC地址和winbox标题栏显⽰的MAC地址⼀致，说明这是连接PC的端⼝，我们给它改名为lan，那么剩下的另外⼀个ether1就是外⽹了，我们命名为wan3、配置内⽹DHCP我们在内⽹搭建⼀个DHCP Server，⽅便内⽹pc⾃动获取IP上⽹。

⽐如这⾥我们内⽹使⽤192.168.3.0/24，内⽹⽹关设置为192.168.3.251：创建pool我们创建⼀个pool范围为192.168.3.2 ~ 192.168.3.200，让内⽹⽤户⾃动获取⼀个此范围内的IP。

创建DHCP Server以及⽹络，按照这些设置好之后，接在lan⼝的pc即可⾃动获取到pool1内的IP地址。

4、配置外⽹拨号上⽹pppoe拨号接⼊⽅式，在Interface选项，点击倒三⾓，选择PPPoE Client：这⾥我们给建⽴的拨号命名为ADSL（⾃⼰命名），端⼝选外⽹⼝，切到Dial Out标签，输⼊宽带账号密码，点击OK，看到状态那⾥显⽰R（run），表⽰已经连接成功拨上号了，但是还不能上⽹。

5、配置路由表：IP —>Routes，新建⼀条路由，gateway选择前⾯创建的ADSL伪装IP —> firewall，1.切换到NAT标签，chain选择源地址转换srcnat2.切换到Action标签，选择masquerade6、配置DNSIP —>DNS输⼊ISP提供的DNS地址，点击那个倒三⾓，输⼊备⽤DNS，勾上Allow Remote Requests: 允许远程请求。

软路由软件——RouterOs，由MikroTik公司出品，号称是ISP级的路由软件。

看过它的说明书后，发现它的功能还真是够多！最关键就是——它支持PPPoE Server。

好，就选择它了！下面就开始我的RouterOs之旅：一：RouterOs简介RouterOs是一款基于Linux的路由器操作系统，功能强大，拥有几乎所有硬件路由具有的功能。

当然，这里我们只选用了它的PPPOE Server功能。

RouterOs要求相当简单：一台具有奔腾以上的CPU,64M内存的X86计算机就足够了（既然号称ISP级的路由器，对内存的要求是大了点）。

关键是对网卡的支持：Intel的8255X系列、3com的3c905系列、RealTek的8139系列，常见的网卡全可以。

（建议大家选用Intel82559网卡，速度和稳定性都很好。

RealTek8139对CPU资源消耗较大，不适合大数据流量工作。

3com就不要考虑了，官方文件说它不支持MTU1500,在特殊应用上可能有问题。

具体的资料请大家到到查询）。

笔者使用的系统是Intel的奔腾Ⅲ450，64M内存，Intel82559 100M 网卡，可以轻松的承担大约200用户的PPPOE拨号以及NAT（网络地址转换）。

唯一的缺点是该软件是收费的，试用时间只有24小时。

不过还好，发挥我们的“能动性”，可以解决这个问题。

二：RouterOs的安装这一点很简单――RouterOs已经和Linux结合在一起了。

大家可以到/download.html#v2 去下载。

大约有20M。

软盘镜像版可能需要7－9张软盘，建议下载光盘镜像版。

将下载的.iso文件用刻录软件刻录为光盘，可以利用这张光盘启动并安装RouterOs。

安装是自动的，基本不需人工干预。

为了以后方便使用，可以一起下载RouterOs的图形配置界面Winbox。

三：RouterOs的基本配置重新启动计算机后，可以看到下图的界面：管理员用户名是：admin 默认口令为空。

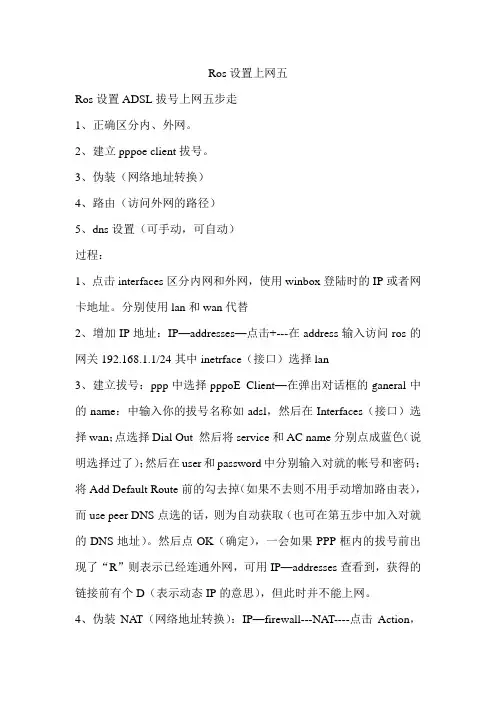

Ros设置上网五Ros设置ADSL拔号上网五步走1、正确区分内、外网。

2、建立pppoe client拔号。

3、伪装（网络地址转换）4、路由（访问外网的路径）5、dns设置（可手动，可自动）过程：1、点击interfaces区分内网和外网，使用winbox登陆时的IP或者网卡地址。

分别使用lan和wan代替2、增加IP地址：IP—addresses—点击+---在address输入访问ros的网关192.168.1.1/24其中inetrface（接口）选择lan3、建立拔号：ppp中选择pppoE Client—在弹出对话框的ganeral中的name：中输入你的拔号名称如adsl，然后在Interfaces（接口）选择wan；点选择Dial Out 然后将service和AC name分别点成蓝色（说明选择过了）；然后在user和password中分别输入对就的帐号和密码；将Add Default Route前的勾去掉（如果不去则不用手动增加路由表），而use peer DNS点选的话，则为自动获取（也可在第五步中加入对就的DNS地址）。

然后点OK（确定），一会如果PPP框内的拔号前出现了“R”则表示已经连通外网，可用IP—addresses查看到，获得的链接前有个D（表示动态IP的意思），但此时并不能上网。

4、伪装NA T（网络地址转换）：IP—firewall---NA T----点击Action，然后在下拉菜单中选择masquerade5、增加DNS：IP—DNS---点击Settings，在弹出的对话框中输入(主和备221.7.128.68\221.7.136.68)DNS，最后将Allow Remote Requests 前的框点勾。

6、路由表中查看到DAC（动态路由表）有两条，因此要指定访问外网的路由链接，点IP—Route，点击+号，选择Gateway使其变蓝色，在Gateway Interface选择前面的拔号名称（adsl），再点ok（确定），在路由表中将会出现有AS：Destination(0.0.0.0/0) Gateway （空白）Gateway Interface（adsl）Interface（adsl）Distance（1）固定IP上网设置方法：1、确定内网网卡，区分内(lan)外(wan)网2、增加IP地址3、伪装4、路由5、DNS设置过程：1、用网卡地址登陆，（或者IP地址登陆）移除IP地址，2、增加IP地址：点IP---addresses点击+，在对话框中输入分配的IP 地址如（172.168.5.11/24）,在Interface中选择wan再点击OK。
