金属晶体结构

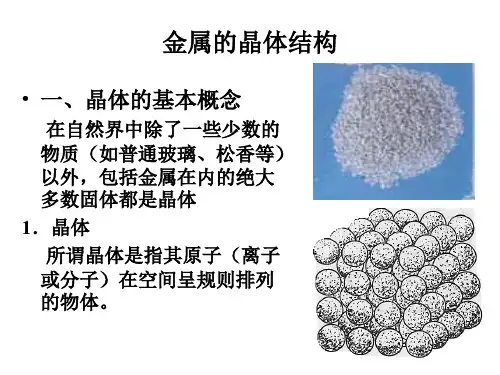

金属材料的晶体结构一、晶体与非晶体固态物质可分为晶体与非晶体两类。

●晶体是指其组成微粒（原子、离子或分子）呈规则排列的物质。

晶体具有固定的熔点和凝固点、规则的几何外形和各向异性特点，如金刚石、石墨及一般固态金属材料等。

●非晶体是指其组成微粒无规则地堆积在一起的物质，如玻璃、沥青、石蜡、松香等都是非晶体。

非晶体没有固定的熔点，而且性能具有各向同性。

图1-18 简单立方晶格及其晶胞示意图二、金属的晶体结构(一)晶格●抽象地用于描述原子在晶体中排列形式的空间几何格子，称为晶格。

(二)晶胞●反映晶格特征、具有代表性的最小几何单元称为晶胞。

晶胞的几何特征可以用晶胞的三条棱边的边长（晶格常数）a、b、c和三条棱边之间的夹角α、β、γ等六个参数来描述。

(三)常见的金属晶格类型常见的晶格类型是：体心立方晶格、面心立方晶格和密排六方晶格：1．体心立方晶格体心立方晶格的晶胞是立方体，立方体的8个顶角和中心各有一个原子，每个晶胞实有原子数是2个。

具有这种晶格的金属有：α铁(α-Fe)、钨(W)、钼(Ｍo)、铬(Ｃr)、钒(Ｖ)、铌（Nb）等约30种金属。

图1-19 体心立方晶格示意图2．面心立方晶格面心立方晶格的晶胞也是立方体，立方体的八个顶角和六个面的中心各有一个原子，每个晶胞实有原子数是4个。

具有这种晶格的金属有：γ铁(γ-Ｆe)、金(Ａu)、银(Ag)、铝(Ａl)、铜(Ｃu)、镍(Ni)、铅（Pb）等金属。

图1-20 面心立方晶格示意图3．密排六方晶格密排六方晶格的晶胞是六方柱体，在六方柱体的十二个顶角和上下底面中心各有一个原子，另外在上下面之间还有三个原子，每个晶胞实有原子数是6个。

具有这种晶格的金属有：α钛(α-Ti)、镁( Mg)、锌(Zn)、铍(Be)、镉（Cd）等金属。

图1-21 密排六方晶格示意图三、金属的实际晶体结构●原子从一个核心（或晶核）按同一方向进行排列生长而形成的晶体，称为单晶体。

自然界存在的单晶体有水晶、金刚石等，采用特殊方法也可获得单晶体，如单晶硅、单晶锗等，单晶体具有显著的各向异性特点。

(3) 不需最小整数化； (4) 〔1 1 1〕
B面：
(1) 该面与z轴平行，因此x=1，y=2， z=∞； (2) 1/x=1，1/y=1/2，1/z=0； (3) 最小整数化1/x=2，1/y=1，1/z=0； (4) 〔2 1 0〕
C面：
(1) 该面过原点，必须沿y轴进行移动，因此x= ∞ ，y=-1，z=∞ (2) 1/x=0，1/y=-1，1/z=0； (3) 不需最小整数化；(4) 〔0 1 0〕
晶胞在三维空间的重复构成点阵
〔4〕晶格常数
在晶胞中建立三维坐标体系， 描述出晶胞的形状与大小
晶胞参数- 晶格常数:a、b、c 棱间夹角:α、β、γ
2 晶系与布拉菲点阵
依据点阵参数 的不同特点划分为七种晶系
(1) 三斜晶系
α≠β≠γ≠90° a≠ b≠ c
复杂单胞 底心单斜
(2) 单斜晶系
α=γ=90°≠β a≠ b≠ c
3 原子半径： r 2 a
4 配位数= 12
4
5 致密度= nv/V=(4×3πr3/4)/a3=0.74
γ－Fe(912~1394℃)、Cu、Ni、Al、Ag 等
——塑性较高
面心立方晶胞中原子半径与晶 格常数的关系
a
r 2a 4
(三)密排六方结构〔 h.c.p〕 〔 了解〕
金属：Zn、Mg、Be、α-Ti、α-Co等
具有光泽：吸收了能量从被激发态回到基态时所 产生的幅射；
良好的塑性：在固态金属中，电子云好似是 一种流动的万能胶，把所有的正离子都结合 在一起，所以金属键并不挑选结合对象，也 无方向性。当一块金属的两局部发生相对位 移时，金属正离子始终“浸泡〞在电子云中， 因而仍保持着金属键结合。这样金属便能经 受较大的变形而不断裂。

面心立方晶胞特征： ①晶格常数：a=b=c,α=β=γ=90° ②晶胞原子数：
③原子半径
面心立方晶格示意图
具有面心立方晶格 的金属有铝、铜、镍、 金、银、γ-铁等。
④致密度：0.74(74%)
第一节 金属的晶体结构
(2)密排六方晶格(胞)
金属原子分布在立方体的八个角上和六个面的中心。 面中心的原子与该面四个角上的原子紧靠。
体心立方晶胞特征： ①晶格常数：a=b=c,α=β=γ=90° ②晶胞原子数：一个体心立方晶胞所 含的原子数为2个。
体心立方晶格示意图 具有体心立方晶格
的金属有钼、钨、钒、 α-铁等。
第一节 金属的晶体结构
(1)体心立方晶格(胞)
体心立方晶胞特征： ③原子半径：晶胞中相距最近的两个原子之间距离的一半,或晶胞中原子 密度最大的方向上相邻两原子之间距离的一半称为原子半径(r原子)。
1.增大金属的过冷度 原理：一定体积的液态金属中,若成核速率N越大,则结晶后的晶粒
越多,晶粒就越细小;晶体长大速度G越快,则晶粒越粗。 随着过冷度的增加,形核速率和长大速度均会增大。但当过冷度超
过一定值后，成核速率和长大速度都会下降。对于液体金属，一般不会 得到如此大的过冷度，通常处于曲线的左边上升部分。所以,随着过冷 度的增大，成核速率和长大速度都增大，但前者的增大更快，因而比值 N/G也增大,结果使晶粒细化。
二、纯金属的晶体结构
晶体中原子(离子或分子)规则排列的方式称为晶体结构。 通过金属原子(离子)的中心划出许多空间直线，这些直线将形成空间格架。 这种格架称为晶格。晶格的结点为金属原子(或离子)平衡中心的位置。
晶体
晶格
第一节 金属的晶体结构
二、纯金属的晶体结构

金属晶体的常见结构
金属晶体的常见结构有以下几种：
1. 面心立方（FCC）结构：在这种结构中，金属原子分别位于正方形面的角点和中心，以及正方形面的中心。

每个原子都与12个邻近原子相接触，形成一个紧密堆积的结构。

典型的例子是铜、铝和金。

2. 体心立方（BCC）结构：在这种结构中，金属原子分别位于正方体的角点和正方体的中心。

每个原子都与8个邻近原子相接触，形成一个比较紧密的结构。

铁和钨是常见的具有BCC结构的金属。

3. 密排六方（HCP）结构：在这种结构中，金属原子以一定的方式排列，形成六边形的密排层，其中每个层的原子位于前一层原子的空隙上。

这些层之间存在垂直堆叠，形成一个紧密堆积的结构。

典型的例子是钛和锆。

除了以上三种常见的金属晶体结构外，还有其他特殊的结构，如体心立方密堆积（BCC HCP）和面心立方密堆积（FCC HCP）等。

这些不同的结构对于金属的性质和行为有着重要的影响。

1。
