装配式建筑施工工艺流程实例详解（图文并茂）装配式建筑施工工艺流程工艺流程图解：1、安装外墙板(三明治夹心保温板)2、墙板连接件安装、板缝处理。
3、叠合梁安装4、内墙板安装。
5、柱、剪力墙钢筋绑扎。
6、电梯井道内模板安装。
7、剪力墙、柱模板安装。
8、墙、柱浇筑混凝土。
9、墙柱模板拆除、楼板支撑搭设、安装叠合式楼板。
10、吊装楼梯梯段。
11、工作面安装安全防护措施。
12、楼板拼缝处抗裂钢筋安装。
13、楼板内预埋管线安装、面层钢筋绑扎。
14、楼板混凝土浇筑。
15、进入上一层结构施工，拆除栏杆，吊装外墙板。
装配式建筑工艺与传统建筑工艺对比的5大优势：1、施工现场施工取消外架，取消了室内、外墙抹灰工序，钢筋由工厂统一配送，楼板底模取消，墙体塑料模板取代传统木模板，现场建筑垃圾可大幅减少。
装配式：传统式：2、PC构件在工厂预制，构件运输至施工现场后通过大型起重机械吊装就位。
操作工人只需进行扶板就位，临时固定等工作，大幅降低操作工人劳动强度。
装配式：传统式：3、门窗洞预留尺寸在工厂已完成，尺寸偏差完全可控。
室内门需预留的木砖、砼块在工厂也完成，定位精确，现场安装简单，安装质量易保证。
装配式：传统式：4、保温板夹在两层混凝土板之间，且每块墙板之间有有效的防火分隔，可以达到系统防火A级，避免大面积火灾隐患。
且保温效果好，保温层耐久性好，外墙为混凝土结构，防水抗渗效果好。
装配式：传统式：5、取消了内外粉刷，墙面均为混凝土墙面，有效避免开裂，空鼓、裂缝等墙体质量通病，同时平整度良好，可预先涂刷涂料或施工外饰面层或采用艺术混凝土作为饰面层，避免外饰面施工过程中的交叉污损风险。
装配式：传统式：。
图解日本的装配式住宅技术
本文主要介绍日本鹿岛装配式技术。
用多张图介绍了其结构形式、高层常用装配方式、装配式构件构件生产及施工安装。
日本高层建筑筒体结构形式
简体结构（单筒）
简体结构（筒中筒）
简体结构（沈阳兆寰实验楼）
日本高层建筑常用装配式方式
基本型
三维PCA（梁柱一体型）
外周梁（逆梁）
工厂制造型：道路搬送可能型
两端套管=0.5D套管
柱2层1节+莲根
通常的柱梁Pca工法
在节点区域进行梁主筋结合的PCa工法
楼板区域+梁一体型PCa工法
（莲根型PCa工法）
柱2层1节的PCa工法
日本混凝土构件生产
日本装配式结构施工安装。
装配式建筑施工过程解析图文并茂一、引言装配式建筑是一种新型的建筑模式，与传统的现场施工方式不同，它将主体结构和部分装饰材料在工厂中进行预制加工，并通过运输后现场组装完成。
本文旨在解析装配式建筑的施工过程，并通过图文并茂的方式展示其具体操作步骤。
二、装配式建筑施工过程解析1. 地基处理装配式建筑施工的第一步是对地基进行处理。
首先需要对土壤进行勘测和测试，确保地基承载力满足要求。
接下来进行挖掘和平整地面，清除杂物和障碍物。
最后，根据设计要求，在地基上铺设合适的防水层和绝缘层。
2. 基础施工在地基处理完成后，需要进行基础施工。
这包括浇注混凝土基础或安装钢结构基座等。
同时，在基础上设置排水系统以及其他必要的管道设施。

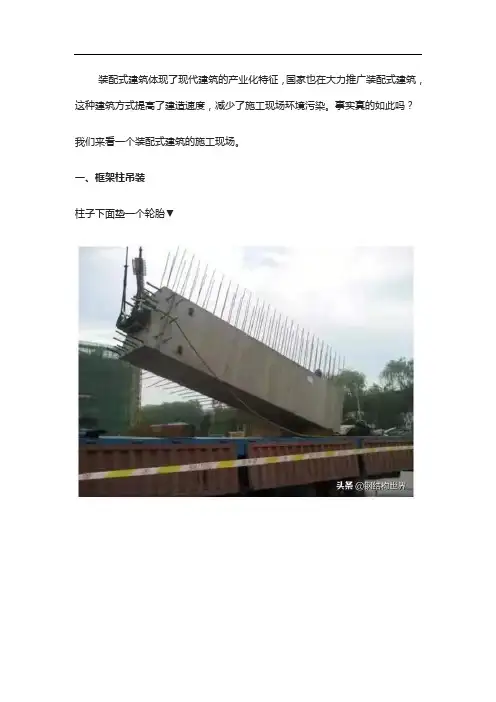

3. 主体结构组装主体结构是装配式建筑的核心部分。
通常采用预制混凝土板、轻钢龙骨或钢结构等材料进行制作。
首先，根据设计图纸，在工厂中进行预制加工。
然后，将预制构件通过运输工具送至施工现场。
在现场上，使用吊装设备将构件准确地组装起来，并通过焊接或螺栓连接固定。
4. 水电安装水电安装是装配式建筑的重要环节之一。
它包括给排水管道、电气线路、通风系统等的安装。
在主体结构组装完成后，根据施工图纸和设备规格，进行相应的水电布置和连接。
5. 外墙和屋面施工外墙和屋面是为了保护建筑免受自然环境的影响而设置的外部防护层。
在装配式建筑中，常见的外墙材料包括彩钢板、玻璃幕墙等。
屋面则可以采用预制构件或者涂层防水材料进行覆盖。
6. 室内装饰室内装饰是营造舒适室内环境的重要一步。
根据设计要求，在主体结构搭建完成后，进行地板、天花板、墙壁等的安装和装饰。
同时，安装门窗、洁具、灯具等设备。
7. 系统调试与验收施工完成后，需要对各项系统进行调试和验收。
包括水电系统、空调系统、消防系统等。
确保设备正常运行并符合相关标准和规定。
三、结束语通过本文的解析，我们可以了解到装配式建筑的施工过程及其各个环节的操作步骤。
装配式建筑以其高效快捷的特点逐渐在建筑业中得到应用，并在加快建筑进度、改善施工质量等方面展现出巨大潜力。
附录A1.1不锈钢芯板模块化框架结构、安装以现场螺栓连接为主，不锈钢框架—芯板墙结构安装以现场焊接为主，部分安装构造如下图所示：（1）柱与柱的安装构造可见图1.1.1所示：图1.1.1柱与柱安装构造示意图1—不锈钢管柱；2—满焊;3—不锈钢内六角圆柱头螺钉；4—不锈钢柱柱法兰（2）柱与柱的节点示意图可见图1.1.2所示：图1.1.2柱与柱节点示意图2—不锈钢C型柱；3—筋板;4—M24不锈钢螺栓（3）柱与梁的安装构造可见图1.1.3：图1.1.3柱与梁安装构造示意图1—不锈钢管柱；2—满焊；3—不锈钢芯板梁（4）柱与主梁的安装构造可见图1.1.4：图1.1.4柱与主梁节点示意图2—不锈钢C型柱；3—柱梁；4—柱螺板；5—M16不锈钢螺栓（5）梁和楼板的安装构造可见图1.1.5：图1.1.5梁与楼板的安装构造示意图1—不锈钢芯板楼板；2—交错段焊；3—不锈钢芯板次梁；4—不锈钢芯板主梁（6）梁和楼板的节点示意图可见图1.1.6：图1.1.6梁与楼板的节点意图2—中间次梁；3—托座；4—楼板；5—M12不锈钢芯板螺钉；6—边主梁；7—楼板角条；8—楼板下沿；9—自攻螺钉ST4.2×25（7）板墙的节点可见图1.1.7、1.1.8：图1.1.7梁连板墙与柱连接节点示意图1—不锈钢管柱；2—满焊；3-梁连板墙图1.1.8梁连板墙与芯板主梁连接节点示意图1-梁连板墙；2—满焊；3-不锈钢芯板主梁；4-不锈钢芯板楼板1.2部分包覆钢混凝土组合结构柱与柱连接时，上下柱拼接接头可采用主钢件栓焊混合连接或全螺栓连接（图1.2.1）所示。
梁柱连接可采用铰接节点（图1.2.2）或刚接节点（图1.2.3），其中铰接节点宜将梁主钢件的腹板与柱的主钢件连接，刚接节点应使梁主钢件的翼缘和腹板均与柱的主钢件连接。
（a ）栓焊连接（b ）全螺栓连接图1.2.1柱拼接连接示意图1-预制包覆混凝土；2-耳板；3-连接板；4-后浇混凝土；5-双面焊5d 、单面焊10d （d 为纵筋直径）（a）节点平面图（b）强轴剖面1-1（c）强轴剖面2-2（d）节点平面图（e）强轴剖面1-1（f）强轴剖面2-2图1.2.2梁柱铰接示意图1-包覆混凝土；2-连接板；3-横向加劲板；4-竖向加劲板；5-高强度螺栓；6-挡板；7-纵向钢筋；8-端板；9-后浇混凝土（a）节点平面图（b）强轴剖面1-1（c）强轴剖面2-2（d）扩大式端板连接平面（e）扩大式端板连接1-1剖面（e）非扩大式边柱端板连接平面（f）非扩大式端板连接1-1剖面（g）非扩大式端板连接2-2剖面（i）非扩大式中柱端板连接平面（j）非扩大式端板1-1剖面（k）非扩大式端板2-2剖面图1.2.3梁柱钢接示意图1-包覆混凝土；2-连接板；3-横向加劲板；4-竖向加劲板；5-高强度螺栓；6-挡板；7-纵向钢筋；8-端板；9-后浇混凝土；10-扩大端；11-灌浆孔1.3装配式榫卯节点钢框架组合结构节点区连接槽钢与U型钢梁的连接可采用槽钢连接件连接、托板连接及直接连接的形式（图1.3.1-1.3.2）。

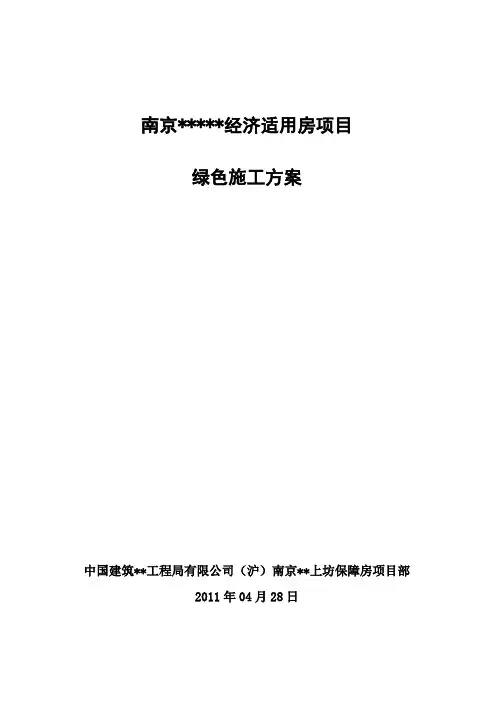

南京*****经济适用房项目绿色施工方案中国建筑**工程局有限公司（沪）南京**上坊保障房项目部2011年04月28日目录一、工程概况------------------------------------------------------- - 1 -二、绿色施工总体框架----------------------------------------------- - 2 -三、绿色施工目标--------------------------------------------------- - 2 -四、绿色施工管理--------------------------------------------------- - 3 -五、现场环境保护措施----------------------------------------------- - 7 -六、节材与材料资源利用-------------------------------------------- - 16 -七、节水与水资源利用---------------------------------------------- - 22 -八、节能与能源利用------------------------------------------------ - 24 -九、节地与施工用地保护-------------------------------------------- - 26 -十、绿色施工的“四新”应用及技术创新点---------------------------- - 29 -十一、全预制装配结构安装主要绿色施工技术-------------------------- - 32 -十二、绿色施工经济效益分析---------------------------------------- - 35 -十三、结束语------------------------------------------------------ - 39 -一、工程概况南京*****经济适用房项目4号地块6-01、6-03、6-04、6-05栋及4号地库是由南京市政府投资，中建二局施工的政府民生工程。

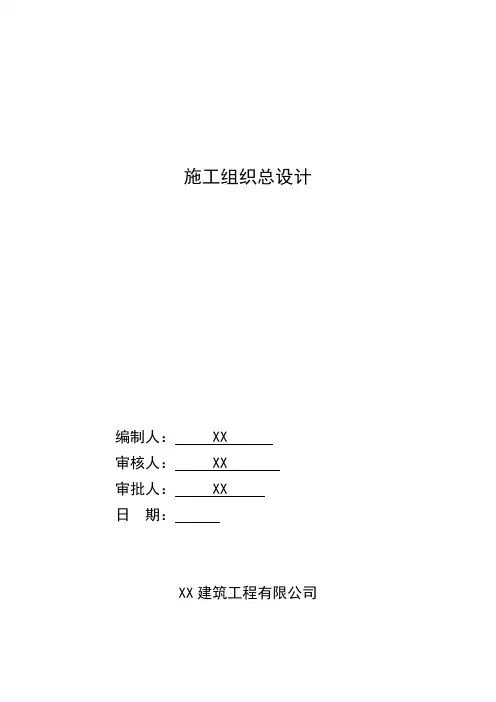

施工组织总设计编制人： XX审核人： XX审批人： XX日期：XX建筑工程有限公司目录2015G61-J、K地块项目工程 ....................................................................................................... 错误!未定义书签。
