002关于防止锅炉高温受热面氧化皮的运行措施

超超临界锅炉高温受热面氧化皮脱落与治理超超临界锅炉是一种新一代的高效节能锅炉，其高温受热面处于极端的工作条件下，容易发生氧化皮脱落问题。

本文将探讨超超临界锅炉高温受热面氧化皮脱落的原因，并提出相应的治理措施。

1. 高温氧化作用：高温下，锅炉受热面的金属材料容易与氧气反应，形成氧化物。

这些氧化物会沉积在受热面上形成氧化皮，进而脱落。

2. 烟气侵蚀：锅炉燃料燃烧产生的烟气中含有大量的气体和颗粒物，其中包括酸性物质，如二氧化硫和二氧化氮等。

这些酸性物质会侵蚀受热面，导致氧化皮脱落。

3. 热应力作用：超超临界锅炉高温受热面由于长期承受高温烟气的冲击，会引起受热面的热胀冷缩。

这种热应力会使氧化皮与基材之间的结合变弱，从而加速氧化皮的脱落。

1. 材料选用：使用耐热、抗氧化性能好的材料作为受热面，以提高锅炉的耐温性和抗氧化性能。

常用的材料有铬钼钢和镍基高温合金等。

2. 涂层处理：在受热面表面涂覆一层抗氧化的涂层，以提高受热面的抗氧化性能和耐蚀性。

常用的涂层材料有铁铝高温涂层和陶瓷涂层等。

3. 清洗除锈：定期对受热面进行清洗除锈工作，以去除氧化皮和其他污垢，减少氧化皮的形成和脱落。

4. 热应力控制：通过优化锅炉的运行参数和调整受热面的结构设计，减少受热面的热应力，延缓氧化皮的脱落。

5. 烟气净化：增加烟气净化的设备，如脱硫装置和脱硝装置等，减少烟气中的酸性物质含量，减少受热面的侵蚀和氧化皮的脱落。

超超临界锅炉高温受热面氧化皮脱落是一个复杂的问题，需要综合考虑材料性能、涂层处理、清洗除锈、热应力控制和烟气净化等因素。

通过采取综合治理措施，可以有效延缓氧化皮的形成和脱落，提高锅炉的运行效率和安全性。

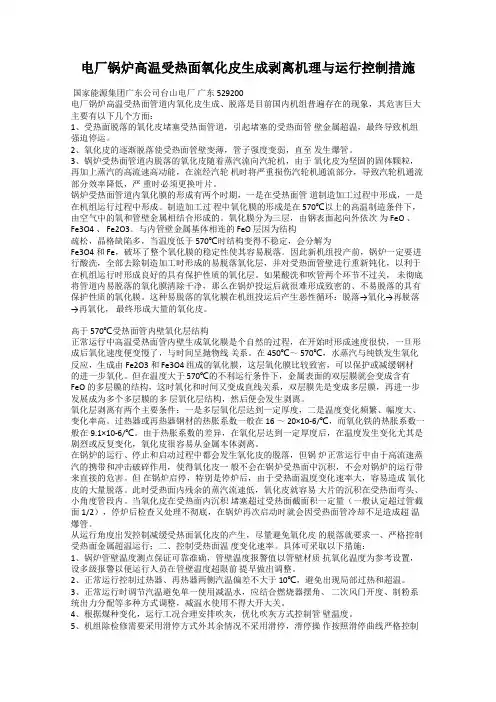

电厂锅炉高温受热面氧化皮生成剥离机理与运行控制措施国家能源集团广东公司台山电厂广东 529200电厂锅炉高温受热面管道内氧化皮生成、脱落是目前国内机组普遍存在的现象，其危害巨大主要有以下几个方面：1、受热面脱落的氧化皮堵塞受热面管道，引起堵塞的受热面管壁金属超温，最终导致机组强迫停运。

2、氧化皮的逐渐脱落使受热面管壁变薄，管子强度变弱，直至发生爆管。

3、锅炉受热面管道内脱落的氧化皮随着蒸汽流向汽轮机，由于氧化皮为坚固的固体颗粒，再加上蒸汽的高流速高动能，在流经汽轮机时将严重损伤汽轮机通流部分，导致汽轮机通流部分效率降低，严重时必须更换叶片。

锅炉受热面管道内氧化膜的形成有两个时期，一是在受热面管道制造加工过程中形成，一是在机组运行过程中形成。

制造加工过程中氧化膜的形成是在 570℃以上的高温制造条件下，由空气中的氧和管壁金属相结合形成的。

氧化膜分为三层，由钢表面起向外依次为 FeO 、Fe3O4 、 Fe2O3。

与内管壁金属基体相连的 FeO 层因为结构疏松，晶格缺陷多，当温度低于 570℃时结构变得不稳定，会分解为Fe3O4 和 Fe，破坏了整个氧化膜的稳定性使其容易脱落。

因此新机组投产前，锅炉一定要进行酸洗，全部去除制造加工时形成的易脱落氧化层，并对受热面管壁进行重新钝化，以利于在机组运行时形成良好的具有保护性质的氧化层。

如果酸洗和吹管两个环节不过关，未彻底将管道内易脱落的氧化膜清除干净，那么在锅炉投运后就很难形成致密的、不易脱落的具有保护性质的氧化膜。

这种易脱落的氧化膜在机组投运后产生恶性循环：脱落→氧化→再脱落→再氧化，最终形成大量的氧化皮。

高于 570℃受热面管内壁氧化层结构正常运行中高温受热面管内壁生成氧化膜是个自然的过程，在开始时形成速度很快，一旦形成后氧化速度便变慢了，与时间呈抛物线关系。

在 450℃～ 570℃，水蒸汽与纯铁发生氧化反应，生成由 Fe2O3 和 Fe3O4 组成的氧化膜，这层氧化膜比较致密，可以保护或减缓钢材的进一步氧化。

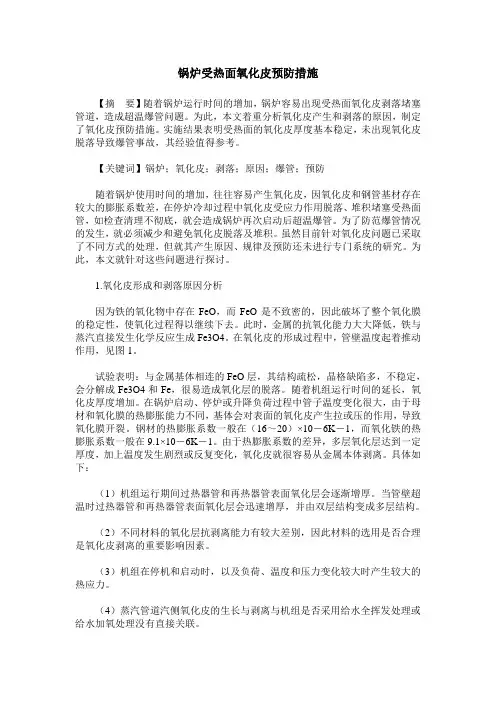

锅炉受热面氧化皮预防措施【摘要】随着锅炉运行时间的增加，锅炉容易出现受热面氧化皮剥落堵塞管道，造成超温爆管问题。

为此，本文着重分析氧化皮产生和剥落的原因，制定了氧化皮预防措施。

实施结果表明受热面的氧化皮厚度基本稳定，未出现氧化皮脱落导致爆管事故，其经验值得参考。

【关键词】锅炉；氧化皮；剥落；原因；爆管；预防随着锅炉使用时间的增加，往往容易产生氧化皮，因氧化皮和钢管基材存在较大的膨胀系数差，在停炉冷却过程中氧化皮受应力作用脱落、堆积堵塞受热面管，如检查清理不彻底，就会造成锅炉再次启动后超温爆管。

为了防范爆管情况的发生，就必须减少和避免氧化皮脱落及堆积。

虽然目前针对氧化皮问题已采取了不同方式的处理，但就其产生原因、规律及预防还未进行专门系统的研究。

为此，本文就针对这些问题进行探讨。

1.氧化皮形成和剥落原因分析因为铁的氧化物中存在FeO，而FeO是不致密的，因此破坏了整个氧化膜的稳定性，使氧化过程得以继续下去。

此时，金属的抗氧化能力大大降低，铁与蒸汽直接发生化学反应生成Fe3O4。

在氧化皮的形成过程中，管壁温度起着推动作用，见图1。

试验表明：与金属基体相连的FeO层，其结构疏松，晶格缺陷多，不稳定，会分解成Fe3O4和Fe，很易造成氧化层的脱落。

随着机组运行时间的延长，氧化皮厚度增加。

在锅炉启动、停炉或升降负荷过程中管子温度变化很大，由于母材和氧化膜的热膨胀能力不同，基体会对表面的氧化皮产生拉或压的作用，导致氧化膜开裂。

钢材的热膨胀系数一般在（16～20）×10－6K－1，而氧化铁的热膨胀系数一般在9.1×10－6K－1。

由于热膨胀系数的差异，多层氧化层达到一定厚度，加上温度发生剧烈或反复变化，氧化皮就很容易从金属本体剥离。

具体如下：（1）机组运行期间过热器管和再热器管表面氧化层会逐渐增厚。

当管壁超温时过热器管和再热器管表面氧化层会迅速增厚，并由双层结构变成多层结构。

（2）不同材料的氧化层抗剥离能力有较大差别，因此材料的选用是否合理是氧化皮剥离的重要影响因素。

锅炉受热面氧化皮形成剥离机理分析及防范措施近期机组检修发现，后屏过热器氧化皮有脱落严重，给机组运行和设备本身带来了极大的风险，由于锅炉受热面表面氧化层的形成与剥离，许多大机组曾发生过过热器和再热器管的堵塞爆管，主汽门卡涩和汽轮机部件的固体颗粒侵蚀问题，造成了机组可用率的降低和经济损失。

下面就从氧化皮的形成、氧化皮脱落的原因以及氧化皮的控制措施予以介绍。

二、锅炉简介本锅炉是与600MW四缸四排汽、单轴、凝汽式、中间再热汽轮机配套的亚临界一次中间再热控制循环汽包炉。

锅炉采用单炉膛∏型露天布置，全钢架悬吊结构，固态排渣。

炉膛上部布置了分隔屏过热器，后屏过热器及屏式再热器，前墙与两侧墙前部均设有墙式辐射再热器。

水平烟道深度为8548 mm，整个水平烟道由水冷壁管延伸部分和后烟井过热器管延伸部分包覆。

内部布置有末级再热器和末级过热器。

后烟井深度12768 mm，布置了低温过热器和省煤器。

三、氧化皮形成的原因从热力学角度讲，锅炉管内壁产生蒸汽氧化现象是必然的，因为Fe与水反应生成Fe（OH）3，饱和后，在一定范围转化为Fe3O4Fe+H2O---- Fe3O4+H2此反应在铁表面进行，在表面形成Fe3O4氧化膜，并随同有氢析出，氧化膜的生成遵循塔曼法则：d2=Kt（d为氧化皮的厚度，K为与温度有关的塔曼系数，t为时间），氧化膜的生长与温度和时间有关。

蒸汽侧氧化皮尽管是在运行中产生并不断增厚，但在正常运行中并不大量剥落，其剥落原因主要归咎于机组启停或温度大幅度波动，所产生的温差热应力。

因此机组启停工艺控制非常关键，经验说明，氧化皮剥落特别容易发生在机组停运后再启动时发生。

长期高温运行过程中，奥氏体不锈钢过热器和再热器管子内壁在高温蒸汽作用下会不断氧化从而生成连续的氧化皮，这种氧化皮通常附着在管壁上，在运行中不断增厚并不剥落，由于氧化皮的膨胀系数和奥氏体钢相比差别很大，温度变化时，二者热胀冷缩变形很不协调，就会在其间产生很大的热应力，当氧化皮厚度很薄时其变形协调能力相对较好，粘贴在金属表面的柔弱氧化膜能够随着基体金属的热胀冷缩而协调变形，即使局部产生显微裂纹也不会脱落，但随着金属表面氧化皮厚度的增加，硬而脆的氧化皮变形协调能力不断变差，从而导致其间的温差热应力逐渐变大。
